Труба ТЗК ЭНЕРГОПЛАСТ ТС 3 DN315х26,6 SN 64 Fmax 506
Доставка бесплатная* до 10000 - 500 рублей
- 14 дней возврат/обмен
- 2 года гарантия
Предназначена для строительства электрической кабельной канализации напряжением до 500 кВ, в качестве защитного негорючего футляра стойкого к высоким температурам, с повышенной износостойкостью и теплопроводностью.

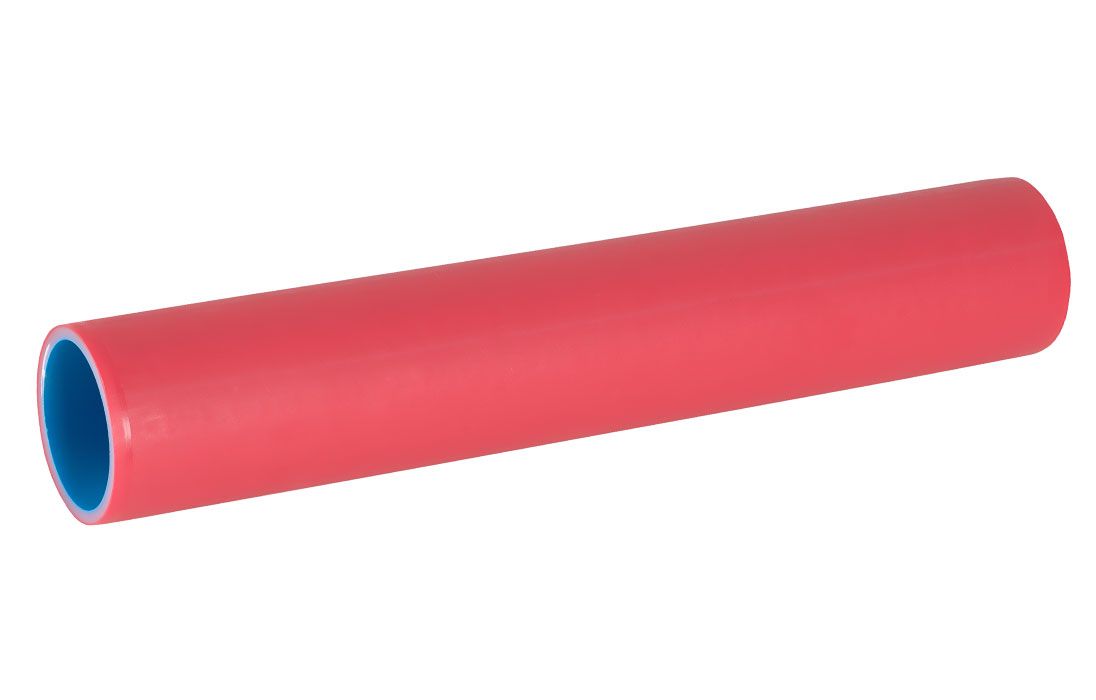

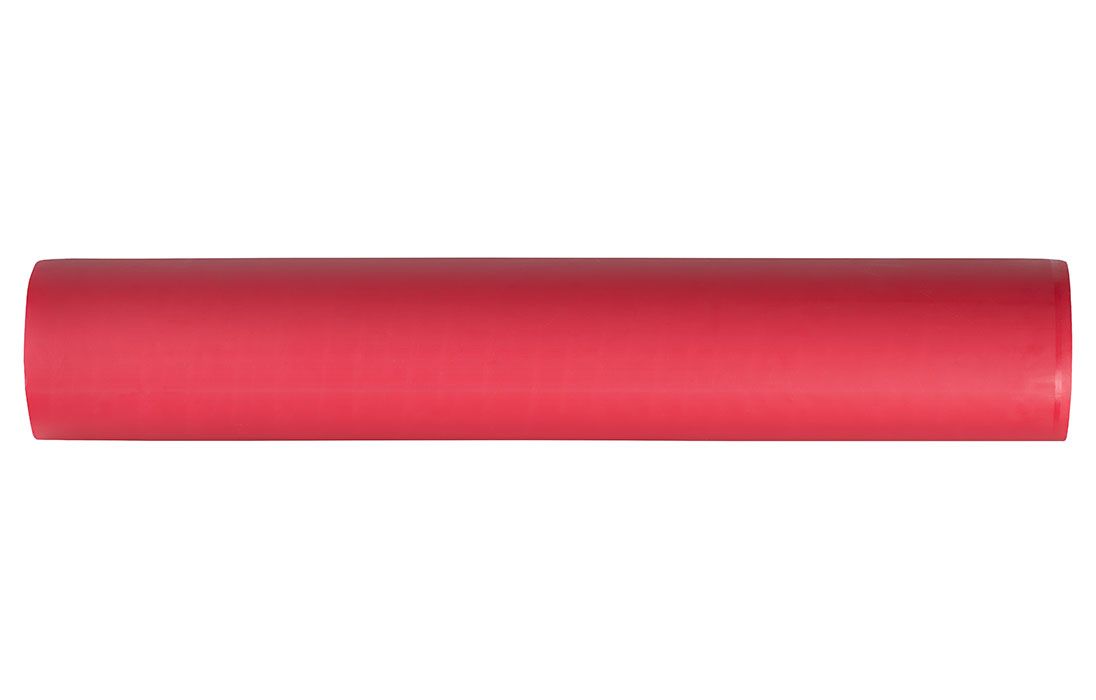

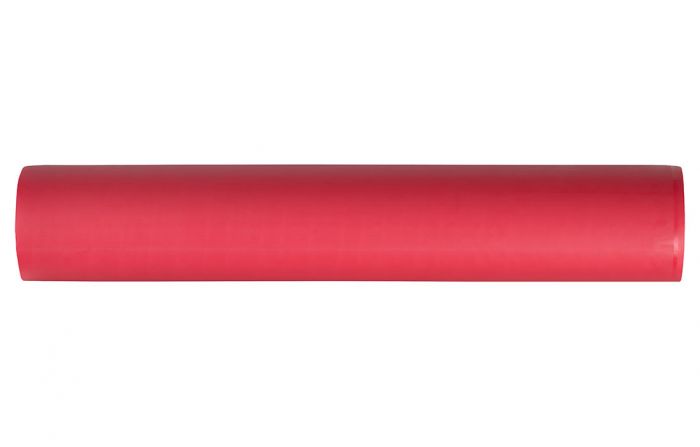

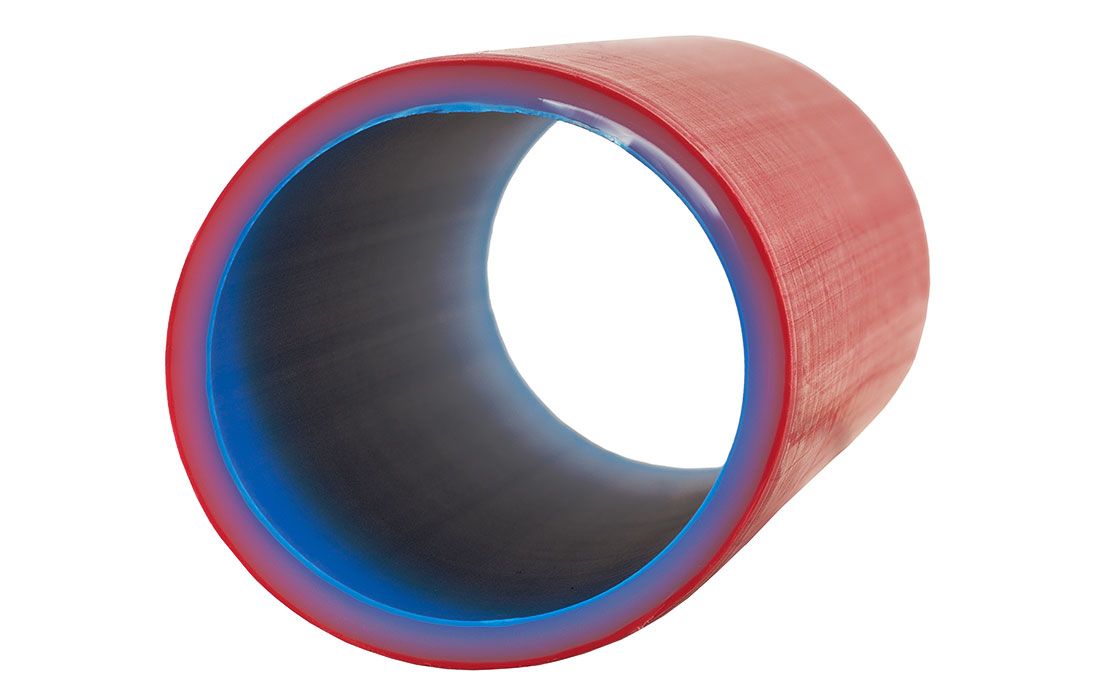

Труба безгалогенная трехслойная гладкая с негорючим внутренним слоем. Состоит из внешнего маркерного слоя красного цвета с синими полосами. Толщина этого слоя составляет до 10% от толщины стенки трубы. Наружный слой позволяет диагностировать значительные повреждения стенки трубопровода. Средний слой изготовлен из термостойкой полимерной композиции белого или черного цвета. Внутренний слой – негорючий, синего цвета. Он предотвращает распространение горения кабеля в случае его возгорания при аварийной ситуации, а также самой трубы. При возникновении короткого замыкания он препятствует адгезии кабеля к стенке трубы. Труба обладает категорией стойкости к горению – ПВ-0 (ГОСТ Р 53313-2009). По запросу клиента возможно изготовление наружного слоя черного цвета, для осуществления прокладки трубы открытым способом.
Монтаж трубопровода осуществляется с помощью электросварных муфт, а также методом сварки труб встык. Прокладка трубы осуществляется траншейным и бестраншейным методами (методом горизонтально-направленного бурения).
Трехслойные трубы имеет ряд преимуществ перед непосредственной прокладкой кабеля в грунт и другими типами труб:
- негорючесть;
- температурные режимы: tраб - 90°С; tдлит - 110°С; tmax - 130°С;
- высокая термостойкость на протяжении всего срока службы кабельной канализации;
- возможность извлечения, модернизации, ремонта или замены кабеля;
- надежная защита кабеля от механических повреждений;
- повышенная теплопроводность стенки;
- возможности применения контактной сварки;
- комплектация расширительными воронками из термостойкой полимерной композиции (tmax - 130° С) для исключения перетирания оболочки кабеля (приобретаются дополнительно);
- комплектация термостойкими уплотнителями (tmax - 130 ° С; IP68) для герметизации пространства между кабелем и трубой, включая случаи групповой прокладки кабелей в трубе (приобретаются дополнительно);
- срок эксплуатации более 50 лет.
Труба производится отрезками по 13 метров. Возможно изготовление отрезков другой длины при заказе трубы от 200 метров. Изготавливается в соответствии с ТУ 22.21.21-002-16073610-2019.
Маркировка трубы соответствует СТО 34.01-2.3.3-037-2020 ПАО «Россети» от 05.02.2020 года.
Цвет (внешний слой) | Красный с синими полосами |
Цвет (средний слой) | Натурального светлого цвета |
Цвет (внутренний слой) | Синего цвета |
Кольцевая жесткость SN, кН/м? | 64 |
Макс. усилие тяжения Fmax, кН | 540 |
Сопротивление сжатию, Н | 1250 |
Сопротивление удару | N (нормая) |
Сопротивление изгибу | Жесткая |
Код усилия протяжки | F1 |
Радиус изгиба, ° | не менее 20 |
Герметичность соединений, ГОСТ 14254-96 | IP68 |
Категория стойкости к горению, ГОСТ Р 53313-2009 | ПВ-0 |
Группа горючести по ГОСТ 30244-94 | Г1 |
Испытание раскаленной проволокой, °С | 960 |
Сопротивление изоляции, МОм | более 100 |
Электрическая прочность, мин | не менее 15 |
Термостабильность при t 200 °С, мин | не менее 120 |
Теплопроводность, Вт(м·К) | 0,7 ± 0,2 |
Твердость по Шору D (наружный слой) | 66 |
Наружный диаметр, мм | 315 |
Внутренний диаметр, мм | 257,8 |
Толщина стенки, мм | 28,6 |
Длина отрезка, м | 13 |
Масса трубы, кг | 334,1 |
