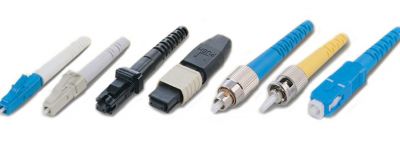

LC vs. SC vs. MTP: какой тип коннектора лучше для разных сценариев?
Выбор разъема для волоконно-оптической линии зависит от условий эксплуатации, плотности монтажа и требуемой скорости передачи данных. LC-коннекторы с габаритами 1,25 мм стали стандартом для высокоплотных систем, таких как центры обработки данных.
Их малый размер позволяет размещать до 72 портов в 1U шасси, что критично при ограниченном пространстве. Потери в соединении не превышают 0,2 дБ, а обратные потери достигают 50 дБ, что соответствует требованиям IEEE 802.3 для 100G Ethernet.
SC-разъемы с ферулами 2,5 мм применяются в телекоммуникационных сетях, где важна надежность и простота подключения. Пружинный механизм фиксации снижает риск случайного отсоединения, а керамические наконечники обеспечивают стабильность параметров при температуре от -40°C до +85°C. В магистральных линиях связи они демонстрируют потери не более 0,3 дБ на стыке, что соответствует нормам ITU-T G.652.
Для параллельной передачи данных в системах 400G и выше оптимальны MTP-решения. Они объединяют 12 или 24 волокна в одном корпусе, сокращая время инсталляции на 70% по сравнению с поочередным монтажом LC.
Полимерные направляющие штифты обеспечивают точность совмещения с отклонением менее 0,5 мкм, а максимальная нагрузка на разъем достигает 50 Н. В серверных фермах такие коннекторы снижают энергопотребление на 15% за счет уменьшения количества активного оборудования.
При работе с одномодовыми волокнами предпочтительны LC из-за минимального влияния на дисперсию. Их конструкция снижает угловое смещение до 0,1°, что критично для длин волн 1310 нм и 1550 нм. В мультимодовых системах с длиной волны 850 нм MTP показывают лучшую пропускную способность — до 28 Гбит/с на канал при использовании OM4.
В промышленных сетях, подверженных вибрации, SC выигрывают за счет металлического защелкивающегося механизма. Их ресурс превышает 500 циклов подключения без деградации параметров, а защита от пыли соответствует стандарту IP67. Для временных соединений в полевых условиях подходят LC с усиленным корпусом из термопластика, выдерживающим давление до 10 кПа.
Прокладка магистралей между зданиями требует защиты от влаги. Здесь SC с герметичными уплотнителями из этилен-пропиленового каучука сохраняют работоспособность при влажности 95%. Внутри помещений LC с керамическими ферулами предотвращают загрязнение благодаря системе самоочистки при соединении.
Пропускная способность MTP-16 достигает 800 Гбит/с в конфигурации 16×50 Гбит/s, что актуально для spine-leaf архитектур. Для таких задач используют полированные торцы UPC с шероховатостью поверхности менее 0,02 мкм. В сетях хранения данных LC Duplex обеспечивают дуплексную передачу с задержкой менее 1 мкс, что соответствует протоколам Fibre Channel.
Монтаж в тесных распределительных шкафах упрощают LC с угловыми адаптерами, сокращающими радиус изгиба до 15 мм. SC с поворотным механизмом позволяют экономить пространство при горизонтальной прокладке. MTP-HD с плотностью 48 волокон на дюйм заменяют традиционные лотки, уменьшая вес конструкции на 30%.
Температурная стабильность керамики в LC обеспечивает работу в диапазоне -60°C…+105°C, что необходимо для авиационных применений. В нефтегазовой отрасли SC с коррозионностойкими покрытиями из никель-тефлона служат до 20 лет в агрессивных средах.
Для тестирования линий связи LC удобны измерительными приборами с автоматическим распознаванием типа коннектора. SC совместимы с большинством старых OTDR, а MTP требуют специализированных адаптеров для проверки каждого канала.
Волокна с покрытием 250 мкм лучше совместимы с LC, а 900 мкм — с SC. MTP работают с ленточными кабелями, где точность позиционирования обеспечивается с точностью до 1 мкм.
При выборе учитывают не только текущие потребности, но и перспективы модернизации. LC поддерживают переход на 200G без замены инфраструктуры, а MTP готовы к масштабированию до 1,6 Тбит/с. SC остаются резервом для устаревшего оборудования, но постепенно уступают место компактным решениям.
Для соединений длиной свыше 10 км предпочтительны одномодовые LC с апк-полировкой, снижающей обратное отражение до -65 дБ. В коротких сегментах до 300 м мультимодовые MTP с омега-полировкой минимизируют вносимые потери до 0,1 дБ.
Производители рекомендуют очистку ферул каждые 6 месяцев при использовании LC/SC и после 50 переключений для MTP. Специальные жидкости на основе изопропилового спирта удаляют загрязнения без риска повреждения поверхности.
В системах с частой реконфигурацией патч-кордов MTP с магнитными фиксаторами ускоряют замену модулей. LC с цветовой маркировкой упрощают идентификацию каналов, а SC с УФ-стабилизированным корпусом служат дольше при наружном монтаже.
Механическая прочность LC подтверждена испытаниями на 1000 циклов подключения с сохранением параметров. SC выдерживают растягивающую нагрузку до 40 Н, а MTP — до 60 Н за счет армирования стальными вставками.
Волоконно-оптические линии на основе LC монтируются со скоростью до 50 соединений в час, SC — 40, а MTP — 20, но с учетом многожильности последних реальная производительность выше.
Для работы с плотными массивами DWDM выбирают LC с угловой полировкой APC, обеспечивающей обратные потери -70 дБ. В системах CWDM SC показывают стабильность при перепадах температуры до 5°C/мин.
Критерии выбора включают не только технические параметры, но и логистику. LC выпускаются 20+ производителей, SC — 15, а MTP — лишь 8, что влияет на доступность комплектующих.
Срок службы сертифицированных коннекторов превышает 25 лет при соблюдении условий эксплуатации. Ускоренное старение при 85°C и влажности 85% подтверждает сохранение характеристик LC/SC/MTP в течение 5000 часов.
Модульные системы на базе MTP сокращают время развертывания ЦОД на 40% по сравнению с классическими SC-решениями. Однако для ремонта отдельных жил LC остаются незаменимыми благодаря модульной архитектуре.
Точность изготовления ферул LC достигает 0,1 мкм, SC — 0,15 мкм, а MTP — 0,05 мкм за счет прецизионных матриц. Это определяет применение в сетях с различными классами допусков.
Волоконные адаптеры для LC имеют ресурс 500 циклов, SC — 1000, MTP — 300 из-за сложности конструкции. Замена их каждые 5 лет предотвращает рост потерь выше 0,5 дБ.
При проектировании сетей 5G базовые станции оснащают LC для гибкости конфигурации, а агрегирующие узлы — MTP для пропускной способности. Магистральные линии между городами традиционно строят на SC с усиленной защитой.
Современные стандарты TIA-568-0-D и ISO/IEC 11801-1 регламентируют применение каждого типа в зависимости от категории кабеля. LC доминируют в секторе SFP+ трансиверов, SC — в GPON, MTP — в QSFP-DD интерфейсах.
Метрологические характеристики подтверждаются испытаниями по IEC 61300-3-34 для вносимых потерь и IEC 61300-3-6 для устойчивости к вибрации. Сертифицированные изделия маркируются знаком соответствия UL/CE.
Тенденции показывают рост доли LC в сегменте до 40G и MTP — в 400G+. SC сохраняют нишу бюджетных решений для сетей FTTx, где стоимость порта критична.
Производительность подтверждается тестами при нагрузке 100 Гбит/с: LC демонстрируют BER менее 10^-12, SC — 10^-11, а MTP — 10^-13 за счет улучшенного согласования мод.
Гибридные решения сочетают LC для управления и MTP для транспорта, оптимизируя инфраструктуру. Такой подход сокращает CAPEX на 20% в проектах SDN.
Маркировка цветом корпусов указывает на тип волокна: синий — одномод, бежевый — многомод, зеленый — APC. Это ускоряет диагностику без применения приборов.
Термостойкость материалов корпуса достигает 130°C для LC из термопласта, 150°C для SC из кевлара и 180°C для MTP с керамическими направляющими.
Совместимость с предыдущими версиями обеспечивают SC в сетях SONET, LC в Ethernet, MTP в InfiniBand. Это минимизирует затраты на миграцию.
Эргономика LC позволяет работать без инструментов, SC требуют защелкивания, а MTP — точного позиционирования перед фиксацией.
Рынок предлагает комбинированные панели с портами LC и MTP для поэтапного перехода на высокие скорости. Такие решения востребованы в финансовых ЦОД с жесткими требованиями к аптайму.
Стойкость к химическим воздействиям у SC с покрытием из PPS достигает 1000 часов в соляном тумане. LC с тефлоновыми уплотнителями работают в нефтяных испарениях, а MTP с никелевым напылением — в кислотных средах.
