Почему OTDR иногда дает ложные пики отражения и как их интерпретировать

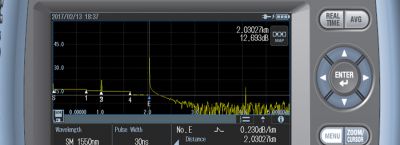

Прибор для оптической рефлектометрии (OTDR) — основной инструмент для диагностики волоконно-оптических линий связи, но его показания не всегда однозначны. Ложные пики отражения возникают из-за особенностей работы устройства, характеристик среды передачи и условий измерений.
Одна из причин появления артефактов — наложение обратного рассеяния от нескольких событий. При малой длине импульса (менее 10 нс) и высокой чувствительности детектора прибор может зафиксировать отражения, которые на самом деле являются шумом. В случае с длинными линиями (свыше 50 км) уровень затухания приводит к тому, что слабые сигналы искажаются из-за дисперсии.
Иногда ложные пики появляются из-за неоднородностей в волокне. Микроизгибы или локальные изменения коэффициента преломления создают дополнительные отражения, которые прибор интерпретирует как реальные события. Для минимизации ошибок стоит использовать усреднение результатов (не менее 100 измерений) и выбирать оптимальную длину импульса.
Другая распространенная причина — отражения от неидеальных соединений. Если угол скола на торце коннектора отличается от 8° (стандарт для APC), часть света возвращается обратно в волокно. При этом уровень обратного отражения может достигать -40 дБ, что прибор воспринимает как реальное событие.
Артефакты возникают и при наличии нескольких типов волокон в линии. Переход с одномодового на многомодовое волокно с другим диаметром сердцевины приводит к резкому изменению коэффициента обратного рассеяния. OTDR интерпретирует это как пик, хотя физического разрыва или соединения нет.
Для корректной интерпретации данных необходимо учитывать динамический диапазон прибора. Если уровень сигнала близок к порогу чувствительности (обычно около -70 дБ), возрастает вероятность фиксации ложных событий. В таком случае стоит увеличить мощность излучения или уменьшить длину диагностируемого участка.
Ложные пики могут появляться из-за эффекта мертвых зон. После сильного отражения (к примеру, от коннектора) прибор временно не способен регистрировать события на расстоянии 10–100 м в зависимости от модели. Если в этой зоне находится реальный дефект, он либо не отображается, либо искажается.
Иногда артефакты связаны с нелинейными эффектами в волокне. При высокой мощности излучения (свыше 10 дБм) возможно возникновение вынужденного рассеяния Бриллюэна, которое приводит к появлению дополнительных пиков. Для предотвращения этого следует снижать мощность или использовать фильтры.
Влияние температуры также может искажать результаты. При резких перепадах (более 5°C/час) изменяется коэффициент преломления, что приводит к флуктуациям обратного рассеяния. В полевых условиях стоит дождаться стабилизации температуры или проводить измерения в ночное время.
Для проверки достоверности событий полезно сравнивать трассы, полученные с разных концов линии. Если пик присутствует только на одном графике, скорее всего, это артефакт. Дополнительно можно изменять длину импульса: ложные отражения обычно исчезают при переходе от коротких к длинным импульсам.
Современные OTDR имеют встроенные алгоритмы обработки данных, но полностью полагаться на них не стоит. Ручной анализ с учетом всех факторов — единственный способ избежать ошибок. При сомнениях в достоверности пика стоит провести повторные измерения с другими настройками.
Ложные отражения часто возникают вблизи активного оборудования. Излучение передатчика может попадать в измерительный порт, создавая паразитные пики. Для исключения таких ситуаций необходимо отключать передатчики или использовать оптические изоляторы.
Влияние хроматической дисперсии также может приводить к искажениям. Коротковолновые компоненты сигнала распространяются с другой скоростью, что вызывает размытие пиков. Для точных измерений стоит выбирать прибор с длиной волны, соответствующей рабочей (1310 или 1550 нм).
Иногда артефакты появляются из-за некачественного сращивания. Если в месте соединения есть воздушный зазор, возникает двойное отражение, которое прибор может интерпретировать как два отдельных события. Визуальный контроль с помощью микроскопа помогает избежать таких ошибок.
Для сложных линий с множеством ответвлений полезно использовать режим рефлектометрии с двумя длинами волн. Ложные пики обычно проявляются только на одной из них, тогда как реальные события видны на обеих. Это особенно актуально для сетей PON, где отражения от сплиттеров могут вводить в заблуждение.
При анализе данных стоит обращать внимание на форму пика. Резкие симметричные отражения характерны для коннекторов, тогда как артефакты часто имеют размытую асимметричную форму. Коэффициент отражения более -14 дБ почти всегда указывает на физическое событие.
Волокна с нетипичными параметрами (к примеру, с легированной сердцевиной) могут давать неожиданные результаты. Повышенное обратное рассеяние в таких случаях приводит к появлению ложных пиков. Перед измерениями стоит уточнить характеристики используемого волокна.
При диагностике старых линий стоит учитывать возможную деградацию. Микротрещины или влага в оболочке изменяют обратное рассеяние, создавая дополнительные пики. В таких случаях помогает сравнение с историческими данными или эталонными трассами.
Для минимизации ошибок рекомендуется использовать приборы с высокой пространственной разрешающей способностью (менее 0,5 м). Это позволяет отделить реальные события от шумов. Также полезно применять режим реального времени, чтобы отслеживать стабильность сигнала.
Ложные пики могут возникать из-за интерференции между модами в многомодовом волокне. Прибор регистрирует их как локальные изменения затухания, которые можно ошибочно принять за дефекты. Для точных измерений стоит использовать центральный режим возбуждения.
При работе с длинными линиями (свыше 100 км) влияние поляризационной модовой дисперсии становится заметным. Изменение состояния поляризации приводит к флуктуациям обратного рассеяния, что может имитировать события. Использование приборов с усреднением по поляризации снижает этот эффект.
Иногда артефакты появляются из-за нестабильности источника излучения. Если мощность лазера колеблется во времени, это приводит к изменению уровня обратного рассеяния. Для точных измерений необходим прибор с стабилизированным источником.
Для сложных случаев полезно комбинировать OTDR с другими методами диагностики. Измерение затухания методом обрыва или использование визуализатора дефектов помогает подтвердить или опровергнуть сомнительные события.
Ложные пики отражения — неизбежная часть работы с OTDR, но их влияние можно минимизировать. Понимание физических принципов, учет условий измерений и критический анализ данных позволяют получать достоверные результаты даже в сложных ситуациях.
