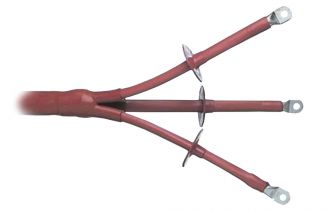

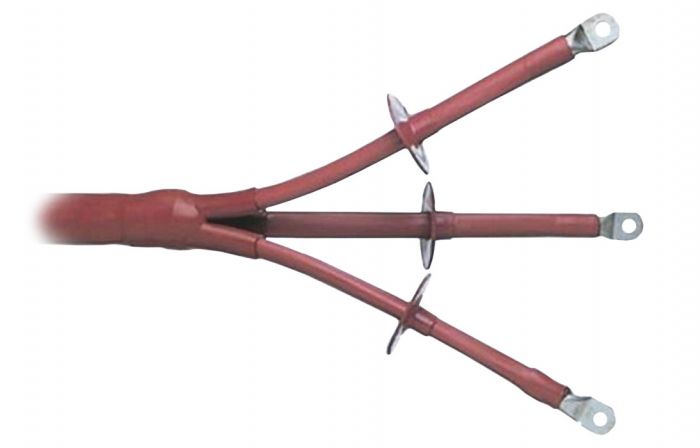

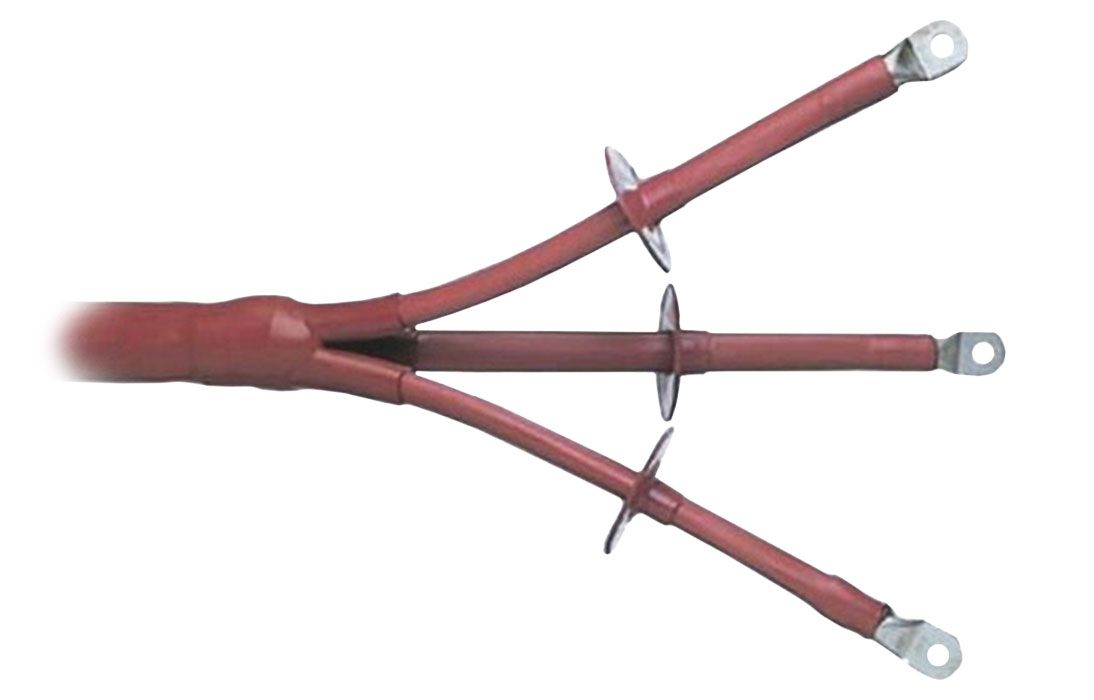

EPKT-0063-CEE01 (858651-097)

Концевые муфты для кабелей с пластмассовой изоляцией с броней или без брони.

Кабель: ВВГ, АВВБ, ВВбШв, АПвВБбШв, NAYBY, N(A)YY, N2XY, AXMK, AMCMK, MCMK, СБ2лГ, АСБ2л, СБГ, АСБУ, N(A)KLEY, N(A)KBY.

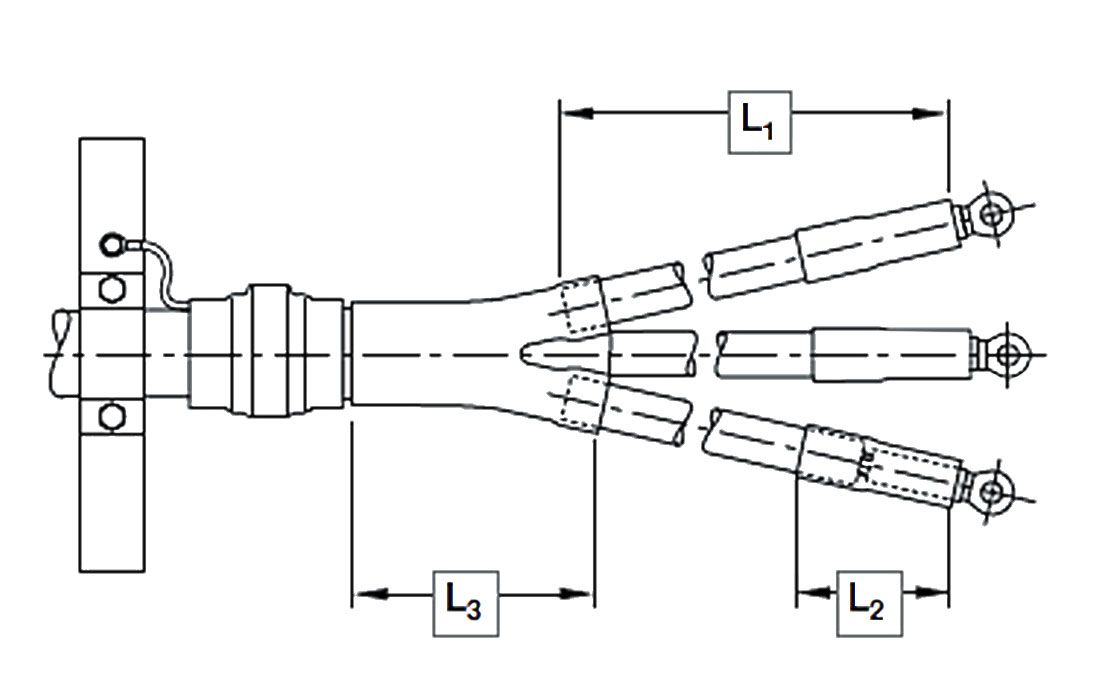

Конструкция для кабелей с пластмассовой изоляцией:

Корешок кабеля герметизируется с помощью термоусаживаемой перчатки, на внутренней поверхности которой нанесен термоплавкий клей. Область наконечника и конца изоляции жил герметизируется с помощью термоусаживаемой манжеты с клеем. Для одножильных кабелей требуются только манжеты с клеем для герметизации наконечников. Все материалы обладают стойкостью к ультрафиолетовому излучению солнца и погодным условиям. Непаянная система заземления, состоящая из роликовой пружины и провода заземления, включается в комплект для кабелей с броней. В случае необходимости защиты изоляции жил от ультрафиолетового воздействия на жилы устанавливают дополнительные термоусаживаемые изоляционные трубки CGPT, которые заказываются отдельно. Все концевые муфты могут быть заказаны как в комплекте, так и отдельными компонентами. Комплект с модификацией L12 включает болтовые наконечники с отверстием под болт M12 и, соответственно, модификация L16 под болт М16.

Непаянная система заземления включает 2 изолированных провода заземления и 2 роликовые пружины, что обеспечивает раздельное заземление медного экрана и брони. Область присоединения заземления герметизируется и изолируется клейкой мастикой и термоусаживаемой трубкой. Мастика заполнения пустот желтого цвета накладывается вокруг края медного экрана, и на это место усаживается проводящая трубка. Сверху надевается трекингостойкая изоляционная трубка и усаживается от проводящей трубки до наконечника.

Примечания:
• все муфты для 3-х жильного кабеля включают материалы для заземления оболочки;
• для заказа муфт без наконечников убрать из обозначения - L12;
• концевые муфты и компоненты для других типов кабелей могут быть заказаны по запросу;
• все концевые муфты могут заказываться с модификацией - L12, или -L16 по запросу;
• лента S1052 и трубка MWTM заказываются отдельно.
