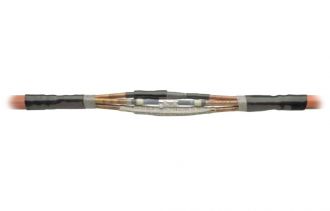

POLJ-12/3x70-150-W (D54393-097)

Соединительные муфты для экранированных одножильных кабелей с пластмассовой изоляцией на напряжение 10, 20 и 35 кВ.

Кабель: ПвП, АПвП, ПвПГ, АпвПГ YHAKXS, XUHAKXS..., AXEKVCY, CXEKVCY, AXEKVCEY, CXEKVCY, N(A)2XSY.

Конструкция с механическими соединителями (кабели с проволочным и ленточным экраном):

Место среза экрана подматывается желтой лентой заполнения пустот, и затем на это место усаживается термоусаживаемая трубка, выравнивающая напряженность электрического поля. Жилы соединяются механическими соединителями, поставляемыми комплектно. Область соединителей оборачивается мастичной пластиной для выравнивания напряженности поля. Затем надвигается термоусаживаемая двухслойная эластомерная трубка, обеспечивающая равномерную толщину изоляции и создавая экран в месте соединения. Медная сетка оборачивается вокруг места соединения и восстанавливает металлический экран. Для кабелей с проволочным экраном комплект включает систему соединения экранов. Для кабелей с ленточным экраном в комплект муфты входит система непаянного заземления, которая также применима для кабелей с алюминиевым ламинированным экраном типа AHXAMK-W (кабели типа NK). Внешняя герметизация и защита обеспечивается толстостенной термоусаживаемой трубкой.

Конструкция муфт без соединителей (кабели с проволочным и ленточным экраном):

Место среза экрана подматывается желтой лентой заполнения пустот, и затем на это место усаживается термоусаживаемая трубка, выравнивающая напряженность электрического поля. На область соединения надвигается термоусаживаемая двухслойная эластомерная трубка, обеспечивающая равномерную толщину изоляции и создавая экран в месте соединения. Медная сетка оборачивается вокруг места соединения и восстанавливает металлический экран. Для кабелей с ленточным экраном в комплект муфты входит система непаянного заземления, которая также применима для кабелей с алюминиевым ламинированным экраном типа AHXAMK-W (кабели типа NK). Внешняя герметизация и защита обеспечивается толстостенной термоусаживаемой трубкой.
