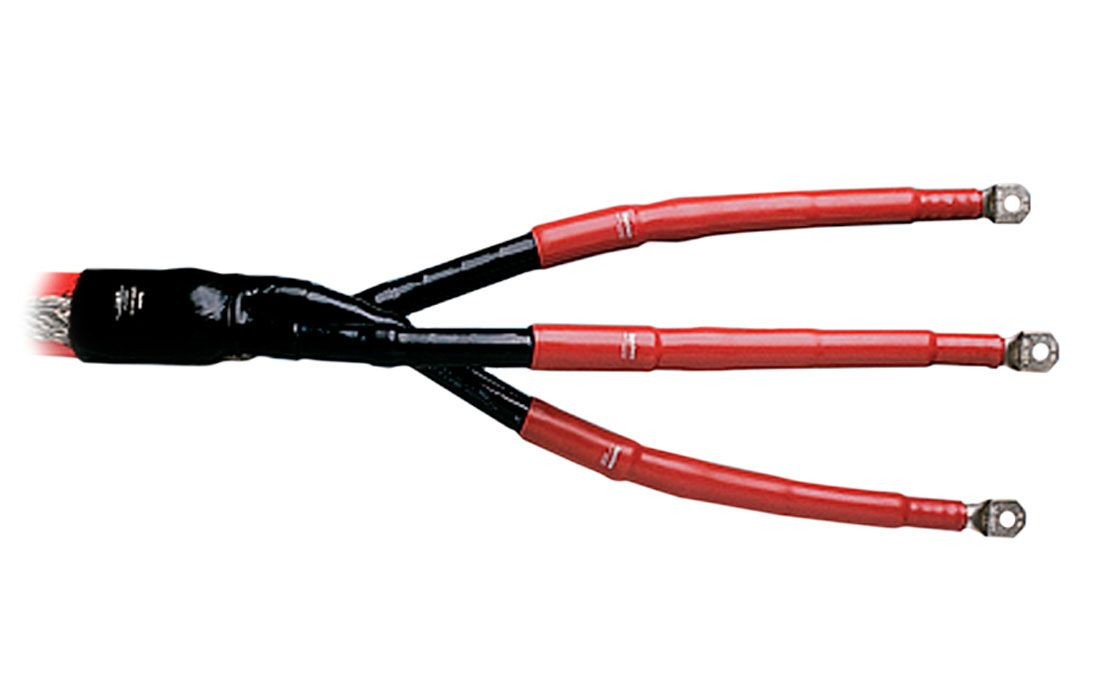

POLT-12D/3XO-H1-L12A (097) (D85867-097)

Концевые муфты для экранированных трехжильных кабелей с пластмассовой изоляцией напряжением 10, 20 и 35 кВ, с броней или без брони, или медным ленточным экраном.

Кабель: АПВГ, АпвБШв, N(A)YSEY, NA2XSY, N2XSEY, NA2XS2Y, AXEKVCY, AXEKVCEY, N(A)2XSY и пр.

Конструкция:

Кабель преобразуется в 3 одножильных кабеля, что позволяет перефазировать жилы даже в ограниченном пространстве. На жилы усаживаются проводящие трубки от корешка до окончания экрана жилы. Область корешка герметизируется и защищается проводящей перчаткой с клеем, которая усаживается на жилы и окончание наружного покрова. Желтая мастика для выравнивания напряженности электрического поля накладывается вокруг окончания экрана жил. Затем на жилы устанавливаются трекингостойкие изоляционные трубки с нанесенным изнутри слоем мастики распределения напряженности электрического поля и клеящей мастикой. Трубки усаживаются от окончания проводящих трубок до кабельных наконечников, с заходом на них.
