SMOE-81512-CEE05(250292-097)

Соединительные муфты для 3-, 3,5-, 4- и 5- жильных кабелей с пластмассовой изоляцией, с броней или без брони.

Кабель: ВВГ, АВВГ, АВБбШв SZAMtKAtM, KAtM, N(A)YY, N(A)YBY, VVG, AVVG.

Конструкция:

-Для кабелей без брони:

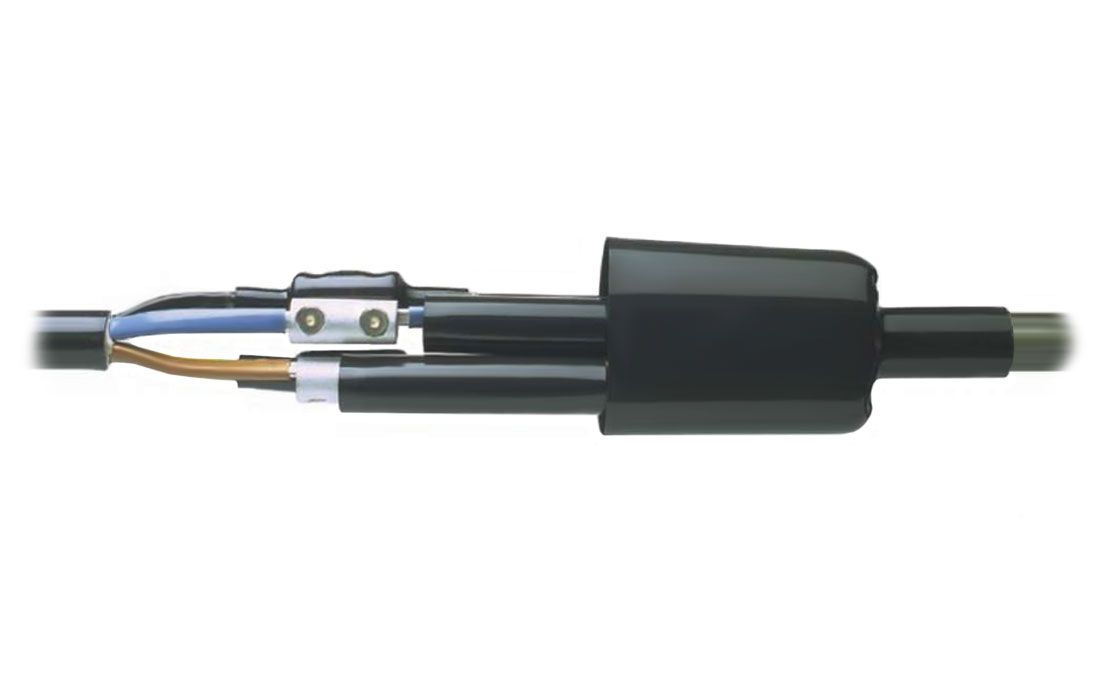

Соединительная муфта Raychem Райхем состоит из четырех или пяти внутренних и одной внешней термоусаживаемых изоляционных трубок. Соединители изолируются и герметизируются толстостенными трубками, на внутреннюю поверхность которых нанесен термоплавкий клей. Аналогичная трубка большего диаметра обеспечивает внешнюю защиту и герметизацию. Все муфты Raychem Райхем позволяют перекрещивать жилы при фазировке.

-Для кабелей со стальной ленточной броней:

Соединительная муфта Raychem Райхем состоит из четырех или пяти внутренних и одной внешней термоусаживаемых изоляционных трубок, а также луженой медной сетки и роликовых пружин. Соединители изолируются и герметизируются толстостенными трубками, на внутреннюю поверхность которых нанесен термоплавкий клей. Луженая медная сетка оборачивается вокруг места соединения, служит механической защитой и с помощью роликовых пружин электрически соединяет броню кабелей. Термоусаживаемая трубка большего диаметра обеспечивает внешнюю защиту и герметизацию. Все муфты Raychem Райхем позволяют перекрещивать жилы при фазировке.
