Ключевые отличия между центральным и распределенным усилением сигнала в ВОЛС
Волоконно-оптические линии связи обладают высокой эффективностью передачи данных на значительные расстояния, что делает их востребованным решением в современной телекоммуникационной инфраструктуре. Вопрос усиления сигнала в таких линиях связи играет важную роль для поддержания качества передачи информации и устранения потерь.
Центральное и распределенное усиление отличаются подходами к расположению и характеристикам оборудования, а также особенностями применения в различных сценариях.
При использовании центрального усиления сигнал усиливается в одном месте, чаще всего в непосредственной близости от передающего оборудования. Для этого применяются мощные оптические преобразователи, работающие на принципе стимулированного излучения. Такие устройства имеют высокую мощность и обеспечивают достаточный уровень усиления, чтобы передать сигнал на большие расстояния.
Например, для оптических линий длиной до 80 км достаточно одного центрального усилителя с мощностью около +23 дБм. Однако этот подход имеет ограничения, связанные с необходимостью высокого уровня входного сигнала и равномерного распределения мощности по всем длинам волн в случае использования спектрального уплотнения. Несоблюдение этих условий может привести к неравномерности, что отразится на стабильности и скорости передачи данных.
Распределенное усиление, напротив, предполагает размещение усилителей на протяжении всей линии связи. Примером могут служить редкие повторители, устанавливаемые через каждые 20-40 км. Такое решение снижает требования к мощности оборудования на передающем конце и позволяет поддерживать стабильное качество сигнала даже при значительных потерях, связанных с затуханием оптоволокна.
Усилители для распределенной схемы обычно обладают меньшей мощностью, около +15 дБм, что делает их более экономичным вариантом в плане энергопотребления. К примеру, в длинных магистральных сетях с общей протяженностью более 500 км применение распределенного усиления обеспечивает поддержание параметров передачи, исключая необходимость использования сверхмощных центральных усилителей.

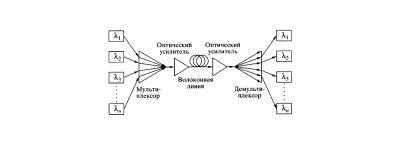

Материалы, из которых изготовлены усилители, также влияют на их параметры. Наиболее распространенные типы – эрбиевые волоконные (EDFA), которые обеспечивают высокую эффективность при длине волны около 1550 нм. Такие устройства хорошо совместимы с большинством оптоволоконных линий и могут использоваться как в центральной, так и в распределенной схемах.
Однако для систем с большими требованиями к пропускной способности и длине линии могут применяться рамановские усилители. Они более сложны в настройке, но позволяют гибко регулировать характеристики усиления в зависимости от реальных условий линии.
Одним из ключевых критериев выбора между центральным и распределенным усилением является уровень затухания на участке линии. Для стандартного одномодового оптоволокна затухание составляет примерно 0,2-0,4 дБ на километр, что при длине линии свыше 100 км делает использование только центрального усиления нецелесообразным.
В таких случаях распределенное усиление становится более эффективным вариантом. Однако нужно учитывать, что установка дополнительных элементов увеличивает сложность системы и требует согласования каждого устройства с другими элементами линии. Для этого важно учитывать коэффициент усиления, интермодуляционные искажения и другие параметры оборудования.
При проектировании волоконно-оптической линии с усилением стоит ориентироваться на нормативные требования. Согласно стандарту ITU-T G.652, величина затухания должна соответствовать характеристикам используемого оптоволокна.
Для одномодовых волокон на длине волны 1550 нм это значение не должно превышать 0,25 дБ/км. Также важно обеспечить соответствие межмодовой дисперсии и коэффициента нелинейных искажений заявленным параметрам, чтобы избежать ухудшения качества сигнала.
Практическая настройка усилителей требует соблюдения ряда рекомендаций. Для центрального усиления необходимо точно рассчитать мощность выходного сигнала, чтобы исключить перегрузку приемного оборудования. Это достигается настройкой выходного уровня в пределах допустимого диапазона, который обычно составляет от -10 до +5 дБм для стандартных приемников.
В случае распределенного усиления важно правильно выбрать точки размещения устройств. Это делают, исходя из длины участка между ними и уровня затухания. Например, при затухании 0,3 дБ/км и мощности передатчика +10 дБм через каждые 40 км уровень сигнала снизится до +2 дБм, что требует установки усилителя для восстановления уровня мощности.
Также стоит уделить внимание особенностям монтажа и подключения оборудования. Усилители должны быть размещены в герметичных корпусах, защищающих их от воздействия пыли и влаги. Оптические разъемы следует регулярно очищать от загрязнений, чтобы избежать дополнительного затухания и обратных отражений.
При использовании распределенного усиления важно обеспечить стабильное питание всех устройств. Для этого чаще всего применяются резервные системы электропитания, которые предотвращают перебои в работе линии.
Одним из преимуществ распределенного усиления является возможность гибкой настройки системы под конкретные условия эксплуатации. Например, в случае наличия участков с повышенным затуханием можно установить дополнительные повторители, увеличив их количество на таких отрезках линии.
Для центрального усиления подобное решение невозможно, поскольку мощность одного устройства ограничена и не позволяет компенсировать значительные потери.
Несмотря на все преимущества распределенного подхода, центральное усиление остается востребованным вариантом для относительно коротких линий связи, где затухание не превышает критических значений. Для таких систем установка одного мощного усилителя оказывается экономически оправданной и позволяет минимизировать затраты на обслуживание оборудования.
Однако при этом необходимо учитывать возможные риски перегрева усилителя, особенно при его эксплуатации в условиях повышенных температур. Для предотвращения таких ситуаций используются системы активного охлаждения, например, вентиляторы или термоэлектрические модули, которые поддерживают стабильный температурный режим.
Различия в подходах к усилению также сказываются на стоимости внедрения и эксплуатации систем. Центральное усиление требует меньших затрат на начальном этапе за счет ограниченного количества оборудования, но повышает требования к мощности самого усилителя.
В то же время распределенная схема требует больших вложений в установку, поскольку включает большее количество устройств, однако снижает стоимость обслуживания благодаря равномерному распределению нагрузки.
