Методы измерения задержки сигнала в оптических волокнах и ее влияние на синхронизацию сетей. Как минимизировать задержку в высокоточных системах
Задержка сигнала в оптических волокнах, также известная как латентность, является критическим параметром в современных телекоммуникационных системах. Она определяется временем, которое требуется световому импульсу для прохождения через волокно от точки передачи до точки приема.
В среднем, задержка в стандартном одномодовом волокне составляет около 5 микросекунд на километр, что связано с коэффициентом преломления материала, обычно равным 1,47.
Для точного измерения этого параметра используются методы, основанные на временных метках и отражениях.

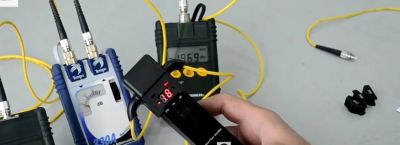

Одним из наиболее распространенных способов измерения задержки является метод оптической рефлектометрии (OTDR). Этот подход позволяет не только определить время прохождения сигнала, но и выявить возможные дефекты в волокне, такие как изгибы или повреждения.
В процессе измерений OTDR отправляет короткий импульс света и анализирует отраженный сигнал, что дает возможность точно рассчитать задержку. Для повышения точности измерений рекомендуется использовать оборудование с разрешением по времени не хуже 1 наносекунды.
В высокоточных системах, таких как финансовые сети или системы синхронизации времени, даже незначительные задержки могут привести к серьезным последствиям. В случае с финансовыми транзакциями, где время передачи данных измеряется в микросекундах, задержка в несколько наносекунд может повлиять на результат сделки.
Для минимизации латентности в таких системах применяются специализированные протоколы, такие как Precision Time Protocol (PTP), который позволяет синхронизировать устройства с точностью до десятков наносекунд.
Для снижения задержки в оптических сетях также важно учитывать физические параметры волокна. Использование волокон с низким коэффициентом затухания, таких как G.652 или G.655, позволяет уменьшить потери сигнала и, как следствие, снизить латентность.
В случае с длинными магистральными линиями, где задержка может достигать сотен микросекунд, рекомендуется применять компенсационные методы, такие как использование дисперсионно-компенсирующих модулей.
Температурные изменения также оказывают влияние на задержку сигнала. При повышении температуры на 1°C длина волокна увеличивается примерно на 0,02%, что приводит к дополнительной латентности.
Для компенсации этого эффекта в высокоточных системах используются термостабилизированные корпуса или активные системы контроля температуры.
В условиях, где температурные колебания значительны, такие как подводные кабели, применяются специальные материалы с низким коэффициентом теплового расширения.
В сетях с высокой плотностью трафика, таких как центры обработки данных, задержка может быть вызвана не только физическими параметрами волокна, но и перегрузкой оборудования. Для минимизации этого эффекта рекомендуется использовать коммутаторы с низкой латентностью, которые обеспечивают время переключения порядка 100 наносекунд.
Кроме того, важно оптимизировать маршрутизацию данных, чтобы избежать избыточных пересылок через промежуточные узлы.
При проектировании оптических сетей для высокоточных систем необходимо учитывать не только задержку, но и джиттер — случайные отклонения времени передачи сигнала. Для борьбы с джиттером применяются фазово-автоподстраивающиеся петли (PLL), которые стабилизируют частоту сигнала. В системах, где требуется высокая точность синхронизации, такие как сети 5G, джиттер должен быть менее 1 наносекунды.
Волоконно-оптические линии, используемые в системах синхронизации, должны соответствовать строгим нормативным требованиям.
Так, стандарт ITU-T G.8273.2 определяет допустимую задержку для сетей синхронизации времени, которая не должна превышать 100 микросекунд для магистральных линий.
Для локальных сетей этот параметр еще более строг — не более 1 микросекунды. Соблюдение этих требований обеспечивает стабильную работу систем, таких как GPS или синхронизация базовых станций сотовой связи.
Для измерения задержки в реальных условиях часто используется метод двустороннего обмена временными метками (Two-Way Time Transfer).
Этот подход позволяет компенсировать асимметрию в задержках передачи и приема, что особенно актуально для спутниковых и подводных кабелей.
Точность такого метода может достигать нескольких пикосекунд, что делает его незаменимым в системах с жесткими требованиями к синхронизации.
Волоконно-оптические системы, используемые в высокоточных приложениях, должны быть защищены от внешних воздействий, таких как вибрации или электромагнитные помехи. Для этого применяются экранированные кабели с дополнительными слоями защиты, а также системы активного подавления шумов.
В условиях, где вибрации значительны, например, в промышленных зонах, рекомендуется использовать волокна с усиленной конструкцией.
Для минимизации задержки в высокоточных системах также важно правильно выбирать длину волны передачи.
В случае с одномодовыми волокнами наиболее эффективной является длина волны 1550 нм, которая обеспечивает минимальное затухание и дисперсию.
В многомодовых волокнах, где задержка может быть выше из-за модовой дисперсии, рекомендуется использовать длины волн 850 нм или 1300 нм.
Задержка сигнала в оптических волокнах — это комплексный параметр, зависящий от множества факторов. Для ее минимизации необходимо учитывать как физические свойства волокна, так и особенности оборудования и условий эксплуатации.
