Оптические фильтры: виды и применение в системах связи
Оптические фильтры в системах передачи информации обеспечивают точное управление длинами волн и эффективное подавление нежелательных сигналов. В зависимости от требований сети, они выбираются для конкретных задач — будь то разделение каналов, снижение шумов или оптимизация полосы пропускания.
Каждый тип оборудования характеризуется уникальными показателями, которые определяют его пригодность к той или иной области. Например, многоканальные фильтры с показателями пропускания на уровне 0,3 дБ и ниже используются в сложных сетях, где минимизация потерь крайне важна. В то же время узкополосные устройства помогают исключить помехи и могут иметь коэффициенты подавления вне полосы в пределах от 20 до 50 дБ.
Для эффективной работы фильтров в современных условиях важно учитывать их физические параметры, такие как спектральная селективность, минимальная полоса пропускания и коэффициент отражения. Например, устройства на основе диэлектрических покрытий, рассчитанные на высокие требования по селективности, достигают показателей добротности на уровне 5000 и выше. Такие конструкции применимы в системах, где точное разграничение длин волн критично. Нередко их используют совместно с демультиплексорами, которые позволяют направлять сигналы разных частот по отдельным каналам.

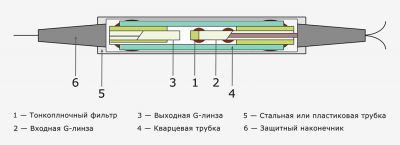

Для передачи сигнала по длинным линиям опорные фильтры с параметрами подавления выше 30 дБ помогают сократить влияние шумов, улучшая общее качество сигнала. Фильтры с интерференционными покрытиями, выполненные с использованием многослойных конструкций, обеспечивают надежное разделение, поддерживая точные показатели пропускной способности, при этом минимальные потери на уровне 0,1–0,2 дБ становятся важным преимуществом, так как при больших расстояниях они могут существенно влиять на пропускные параметры. Специально подобранные материалы – кремний или диоксид титана, обеспечивают долговечность и устойчивость к колебаниям температуры.
В сетях с плотным мультиплексированием критично применение многоканальных фильтров с возможностью обработки нескольких десятков потоков одновременно, что позволяет обеспечить высокий уровень плотности. При этом устройства с полосой пропускания менее 1,0 нм помогают минимизировать перекрестные помехи, в подобных случаях используются фильтры с коэффициентом отражения около 0,1%, что обеспечивает стабильно низкий уровень потерь и повышенную точность. Также для стабилизации параметров частотных фильтров в условиях колебаний температуры применяются модели, рассчитанные на температурный диапазон от -40°C до +85°C, что актуально для наружных линий связи.
При подборе важно учитывать не только полосу пропускания, но и показатели углового смещения, так как отклонение входящего сигнала от центральной частоты может негативно влиять на эффективность. Для точного выравнивания сигналов применяются устройства с диапазоном угловой коррекции до ±2°, что помогает снизить влияние смещения. Часто такие параметры достигаются с использованием особых конструктивных элементов, например, поляризованных стекол или антирефлекторных слоев. Подобная оптимизация необходима для магистральных сетей, где важен каждый процент эффективности.
В зависимости от задач в линиях связи устанавливаются фильтры разного типа: полосовые, режекторные, гребенчатые. Полосовые устройства, передающие сигнал в узком спектре частот, применяются для разделения каналов. Они эффективны в системах, где требуется строгое соблюдение частотного диапазона, и обычно имеют коэффициент подавления вне полосы на уровне 40 дБ и выше. Режекторные устройства, наоборот, отсекают определенные длины волн, снижая влияние помех. Их эффективность напрямую зависит от показателя пропускной способности в зоне подавления и зачастую используется в широкополосных сетях, где требуется точное разграничение длин волн.
Гребенчатые фильтры особенно эффективны для сложных систем с многоканальной передачей данных, так как обеспечивают возможность работы с несколькими частотами одновременно. При этом устройство должно соответствовать требованиям по полосе пропускания, которая варьируется от 0,4 до 2,5 нм в зависимости от длины волны. Такие фильтры разрабатываются с учетом дополнительных параметров, например, устойчивости к температурным колебаниям и внешним вибрациям, что делает их подходящими для магистральных и межрегиональных линий. На практике добротность таких устройств, то есть отношение центральной частоты к полосе пропускания, находится на уровне 2000 и выше, что является оптимальным показателем для высокоскоростных сетей передачи данных.
Для систем, где критично подавление побочных спектральных составляющих, подходят узкополосные фильтры с шириной пропускания до 0,5 нм и коэффициентом подавления на уровне 50 дБ. Они обеспечивают высокую степень селективности и применяются в магистральных сетях, где минимизация спектральных искажений играет ключевую роль. При высокой плотности передачи информации подобные фильтры позволяют оптимально распределить каналы по спектру, избегая перекрестных помех. Высокий уровень подавления и малые потери при этом обеспечиваются за счет использования многослойных покрытий и особых конструкций, рассчитанных на спектральную устойчивость в условиях длительной эксплуатации.
Существует несколько стандартов, регулирующих использование фильтров в волоконных системах передачи, в частности, ITU-T G.694.1, который определяет частотные диапазоны для многоканальных систем, и IEC 60793-2, задающий требования к техническим характеристикам. В этих документах прописаны критерии в зависимости от сферы применения, будь то городские линии связи или магистральные каналы. Например, для полосовых фильтров установлены параметры минимальной ширины пропускания в пределах от 0,4 до 1,6 нм, а также допустимые потери в пределах 0,2 дБ на каждый канал.
При монтаже и настройке оптических фильтров важно соблюдать точные допуски и параметры, так как даже малейшие отклонения могут негативно сказаться на эффективности работы. Например, для многоканальных устройств требуется четкое центрирование по длине волны, так как сдвиг даже на 0,2 нм может привести к потере данных или появлению шумов. Также обязательным является соблюдение параметров отражения, слишком высокий коэффициент может вызвать обратное рассеяние, что приводит к деградации сигнала. Современные фильтры оборудованы механизмами для автоматической калибровки, однако при установке в сложных линиях связи может потребоваться точная настройка, которая выполняется с учетом климатических условий и параметров кабельных каналов.
Для улучшения стабильности параметров применяются фильтры с конструкцией на основе планарных волноводов, которые способны выдерживать механические нагрузки и минимизировать влияние внешних факторов. Эти устройства особенно полезны в промышленных условиях или в магистральных сетях с повышенными требованиями к надежности.
