Особенности передачи данных через гибридные кабели (оптика + медь)

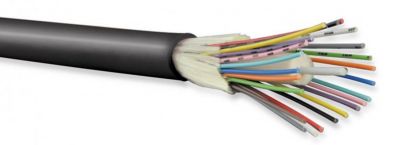

Гибридные кабели, сочетающие оптические волокна и медные проводники, представляют собой универсальное решение для передачи данных и энергии в одном корпусе. Такие конструкции позволяют одновременно передавать высокоскоростные сигналы и обеспечивать питание устройств, что делает их востребованными в различных сферах.

В случае с системами видеонаблюдения, гибридные кабели могут передавать видео с камер по оптическому волокну и подавать питание по медным жилам, что упрощает монтаж и снижает затраты на инфраструктуру.

Оптическая часть гибридного кабеля обычно состоит из одномодовых или многомодовых волокон. Одномодовые волокна обеспечивают передачу данных на большие расстояния с минимальными потерями, что актуально для магистральных линий связи. Многомодовые волокна чаще применяются для коротких дистанций, таких как локальные сети или системы внутри зданий. Медные проводники, в свою очередь, могут быть выполнены из скрученных пар или коаксиальных жил, что позволяет передавать токи до 60 В при силе до 2 А, в зависимости от сечения проводника.

Для обеспечения надежности передачи данных и энергии, гибридные кабели должны соответствовать ряду стандартов. Так, оптические волокна должны отвечать требованиям ITU-T G.652 для одномодовых и ISO/IEC 11801 для многомодовых. Медные проводники обязаны соответствовать стандартам IEEE 802.3af/at для Power over Ethernet (PoE), что гарантирует стабильную передачу энергии.

При выборе кабеля стоит обратить внимание на его механическую прочность, так как внешняя оболочка должна выдерживать растяжение до 200 Н и изгибы с радиусом не менее 10 диаметров кабеля.

В системах видеонаблюдения гибридные кабели часто используются для подключения IP-камер. Оптическое волокно передает видеопоток с разрешением до 4K, а медные жилы обеспечивают питание устройств.

Это позволяет сократить количество кабелей и упростить монтаж, особенно в условиях протяженных объектов, таких как аэропорты или промышленные зоны. Для таких задач подходят кабели с диаметром от 8 до 12 мм, которые легко прокладывать в кабельных каналах или под землей.

В телекоммуникационных сетях гибридные кабели применяются для подключения базовых станций сотовой связи. Оптические волокна передают данные между узлами, а медные проводники обеспечивают питание оборудования.

Это особенно актуально для удаленных объектов, где прокладка отдельных линий для данных и энергии экономически нецелесообразна. В таких случаях используются кабели с защитной броней, устойчивые к механическим повреждениям и перепадам температур от -40 до +70 °C.

При проектировании сетей с использованием гибридных кабелей важно учитывать параметры затухания сигнала. Для одномодовых волокон затухание обычно составляет 0,2-0,3 дБ/км на длине волны 1550 нм, а для многомодовых — 2,5-3,5 дБ/км на длине волны 850 нм. Медные проводники должны иметь сопротивление не более 9,38 Ом на 100 м для обеспечения стабильной передачи энергии. Для расчета допустимой длины кабеля можно использовать формулу

L = (U  - Umin) / (I * R),

где U — напряжение источника, Umin — минимальное напряжение на устройстве, I — ток, R — сопротивление проводника.

В промышленных сетях гибридные кабели часто используются для подключения датчиков и контроллеров. Оптические волокна передают данные с высокой скоростью, а медные жилы обеспечивают питание устройств. Это позволяет создавать надежные системы автоматизации, устойчивые к электромагнитным помехам. Для таких задач подходят кабели с защитной оболочкой из полиуретана, устойчивой к маслам и химическим веществам.

При монтаже гибридных кабелей необходимо соблюдать ряд правил. Оптические волокна нельзя изгибать с радиусом менее 10 диаметров кабеля, чтобы избежать потерь сигнала. Медные проводники должны быть надежно закреплены, чтобы предотвратить их повреждение.

Для соединения оптических волокон рекомендуется использовать сварку, которая обеспечивает минимальные потери сигнала. Для медных проводников подходят стандартные разъемы RJ45 или клеммные колодки.

В системах безопасности гибридные кабели применяются для подключения охранных датчиков и видеокамер. Оптические волокна передают данные с высокой скоростью, а медные жилы обеспечивают питание устройств.

Это позволяет создавать централизованные системы мониторинга, которые легко масштабировать. Для таких задач подходят кабели с диаметром от 6 до 10 мм, которые можно прокладывать в кабельных каналах или под землей.

При выборе гибридного кабеля стоит учитывать условия эксплуатации. Для наружной прокладки подходят кабели с защитной броней и оболочкой из полиэтилена, устойчивой к ультрафиолету. Для внутренней прокладки можно использовать кабели с оболочкой из ПВХ, которая обеспечивает гибкость и устойчивость к механическим повреждениям.

В случае с прокладкой в агрессивных средах, таких как химические заводы, стоит выбирать кабели с оболочкой из тефлона, устойчивой к высоким температурам и химическим веществам.

Гибридные кабели также применяются в системах умного дома. Оптические волокна передают данные между устройствами, а медные проводники обеспечивают питание. Это позволяет создавать интегрированные системы управления освещением, отоплением и безопасностью.

Для таких задач подходят кабели с диаметром от 4 до 8 мм, которые легко прокладывать в стенах или потолках.

В системах передачи данных гибридные кабели позволяют объединить преимущества оптических и медных линий. Оптические волокна обеспечивают высокую скорость передачи данных, а медные проводники — стабильную подачу энергии. Это делает их универсальным решением для различных задач, от телекоммуникаций до промышленной автоматизации.

При выборе кабеля стоит учитывать его параметры, такие как затухание сигнала, сопротивление проводников и механическую прочность, чтобы обеспечить надежную работу системы.

В заключение, гибридные кабели представляют собой эффективное решение для передачи данных и энергии в одном корпусе. Их применение позволяет сократить затраты на инфраструктуру и упростить монтаж, что делает их востребованными в различных сферах. При выборе и монтаже таких кабелей важно учитывать их параметры и условия эксплуатации, чтобы обеспечить надежную и долговечную работу системы.
