Технология когерентной оптической передачи данных
Технология когерентной оптической передачи данных позволяет обеспечить высокую пропускную способность, стабильность сигнала и эффективное использование полосы частот.
Основой данной технологии является использование когерентного детектирования, которое позволяет восстанавливать фазу, частоту и амплитуду сигнала. Это достигается благодаря применению лазеров с узкой шириной спектра излучения, высокоточного оборудования и специальных модулей обработки данных.
Для организации системы передачи необходимо учитывать несколько ключевых факторов, таких как характеристики используемых волокон, параметры передающего и принимающего оборудования, а также внешние условия, которые могут повлиять на качество сигнала.
При выборе волокон предпочтение следует отдавать одномодовым моделям с минимальной дисперсией, такими как G.652.D или G.657.A1. Эти варианты обеспечивают оптимальное соотношение между стоимостью и характеристиками при передаче данных на большие расстояния.
При проектировании системы нужно учитывать рабочую длину волны. Наиболее распространенные диапазоны — это C-диапазон (1530–1565 нм) и L-диапазон (1565–1625 нм), которые используются благодаря низким уровням потерь в стандартных оптических волокнах.
Для обеспечения стабильной работы лазеры, применяемые в передающих устройствах, должны иметь широкий диапазон настройки длины волны и стабильность частоты, не превышающую 2,5 МГц.

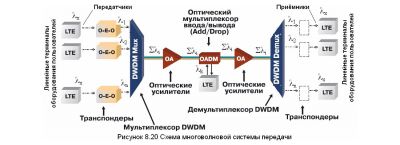

Для повышения эффективности передачи данных используется технология мультиплексирования по длине волны (DWDM). Она позволяет объединять несколько оптических каналов в одном волокне, что значительно увеличивает пропускную способность линии связи. Для этого применяются мультиплексоры и демультиплексоры с высоким коэффициентом разделения сигналов.
Например, устройства с параметрами 50 ГГц между соседними каналами позволяют разместить до 80 каналов в одном волокне.
Одним из важных элементов когерентной системы является модуляция сигнала. Наиболее часто применяемый формат — это квадратурная амплитудная модуляция (QAM), которая позволяет кодировать несколько бит информации в одном символе. В зависимости от требований к пропускной способности и устойчивости сигнала выбираются различные форматы, например, 16-QAM или 64-QAM.
При этом следует учитывать, что более сложные форматы модуляции требуют повышенной мощности передатчика и более точных систем синхронизации.
В когерентных системах применяется гетеродинный прием, где сигнал сравнивается с опорным излучением лазера, синхронизированного по фазе. Это позволяет восстановить полную структуру входного сигнала, включая его фазу и частоту. Важным компонентом являются фазовые детекторы и аналого-цифровые преобразователи с высокой скоростью выборки, позволяющие обрабатывать сигналы на скорости до 400 Гбит/с на один канал.
Для реализации таких систем часто применяются устройства на базе интегральных фотонных схем, обеспечивающих компактность и стабильность работы.
Важным аспектом является компенсация дисперсии и поляризационной модовой дисперсии. Для этого используются цифровые схемы обработки сигнала, такие как алгоритмы компенсации дисперсии на основе метода Фурье-преобразований. Эти алгоритмы позволяют эффективно корректировать искажения, возникающие при прохождении сигнала через волокно, даже на расстояниях свыше 2000 километров.
Для точной настройки системы применяются оптические усилители, такие как EDFA (усилители на основе эрбиевого волокна), которые обеспечивают усиление сигнала без значительного увеличения шума. Важно учитывать такие параметры, как уровень шума усилителя, коэффициент усиления и плоскую амплитудную характеристику в пределах рабочего диапазона частот.
Для длинных линий связи необходимо устанавливать усилители через каждые 80-120 километров, чтобы поддерживать уровень сигнала на приемлемом уровне.
При проектировании когерентной линии связи важно уделить внимание схемам кодирования коррекции ошибок. Наиболее популярным методом является использование алгоритмов FEC (Forward Error Correction), таких как LDPC-коды (Low-Density Parity-Check). Они обеспечивают коррекцию ошибок без необходимости повторной передачи данных, что особенно важно для магистральных каналов связи с высокой загрузкой.
Одним из факторов, влияющих на стабильность и качество связи, является шум лазера и его ширина спектра. Чтобы минимизировать влияние этих факторов, используются лазеры с узкой шириной линии, не превышающей 100 кГц. Для контроля стабильности частоты применяется синхронизация с внешними эталонами, такими как атомные часы или высокостабильные опорные генераторы.
Кроме того, использование фазовых модуляторов позволяет стабилизировать работу системы и улучшить качество передачи данных.
Для интеграции когерентных систем в существующую инфраструктуру требуется точная настройка и совместимость с оборудованием предыдущего поколения. Это особенно важно для мультисервисных сетей, где когерентные линии связи используются наряду с традиционными.
Одним из решений является использование транспондеров, которые выполняют преобразование сигнала из одного формата в другой. Такие устройства поддерживают работу с различными протоколами передачи, включая OTN (Optical Transport Network) и Ethernet, что делает их универсальным инструментом для построения современных систем связи.
С точки зрения нормативных требований, оборудование должно соответствовать стандартам ITU-T, таким как G.709, который определяет параметры передачи в OTN-сетях. Для DWDM-систем важным является соответствие рекомендациям ITU-T G.694.1, регулирующим параметры каналов в спектральной области.
Эти стандарты обеспечивают совместимость оборудования различных производителей и позволяют создавать масштабируемые системы.
Когерентные системы передачи данных требуют тщательной настройки и регулярного обслуживания. Одним из методов повышения надежности является использование резервных каналов связи и автоматических переключателей, которые позволяют быстро восстановить работоспособность линии при сбоях.
Кроме того, важным шагом является мониторинг параметров сети, таких как уровень сигнала, коэффициент ошибок и ширина полосы частот. Для этого применяются системы управления сетью (NMS), которые позволяют оперативно реагировать на изменения и устранять проблемы до их перерастания в критические ситуации.
