Как правильно рассчитывать бюджет оптической линии: потери, затухание, длина кабеля
Проектирование сети всегда начинается с проведения расчета пропускной способности и устойчивости в линиях передачи данных: при планировании соединений важно учитывать влияние длины трассы и характеристик материалов. Главной задачей инженера становится оптимальная оценка общей потери энергии на всем пути сигнала от источника до точки приема.
Тип используемого кабеля играет ключевую роль. В зависимости от потребностей и расстояний применяют одномодовые и многомодовые решения. Одномодовая система подходит для передачи информации на значительные дистанции благодаря минимальному снижению мощности — около 0,35 дБ на километр при длине волны 1310 нм и порядка 0,22 дБ при использовании 1550 нм. Многомодовые варианты лучше работают на коротких отрезках, но их затухание гораздо выше — примерно 2,5-3,5 дБ на километр при 850 нм. Знание этих параметров помогает точно определить максимальную протяженность и количество соединений без угрозы для стабильности.
Еще одним важным фактором являются разъемы. Каждый из них вносит дополнительные потери — в среднем около 0,3-0,5 дБ. В сварных местах они ниже и составляют 0,1 дБ. Если предстоит монтаж с большим количеством точек стыков, то каждое место нужно учитывать. Например, для линии длиной 10 км с четырьмя стыками общий расчетный уровень потерь составит: 10 × 0,35 + 4 × 0,3 = 4,7 дБ. Это значение не должно превышать максимальную разницу между начальным уровнем и допустимой чувствительностью на стороне приема.
Мощность источника может колебаться от -5 до +3 дБм, а чувствительность оборудования для приема обычно составляет от -24 до -30 дБм. Важно, чтобы итоговый сигнал находился в пределах этих значений. Например, если передатчик выдает +2 дБм, а на всем пути теряется около 15 дБ, на выходе останется -13 дБм, что укладывается в диапазон чувствительности. Всегда закладывают запас на случай ухудшения характеристик с течением времени, обычно он составляет 3-6 дБ.
Механическое воздействие на кабель также может привести к неожиданным потерям. Радиус изгиба должен соответствовать рекомендациям производителя и обычно составляет минимум 10–20 диаметров провода. Нарушение этого требования может вызвать микротрещины, ухудшающие прохождение сигнала. Прокладка должна выполняться с учетом маршрута, чтобы исключить резкие повороты и потенциальные зоны деформации.

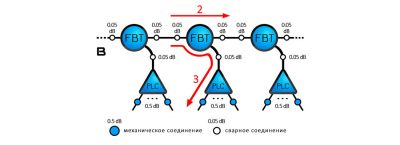

Для стабильной работы оборудования учитывают влияние разветвителей, которые распределяют световой поток на несколько направлений. Например, делитель 1:2 снижает мощность в два раза, что эквивалентно дополнительному ослаблению примерно на 3 дБ. В сложных схемах с множеством делений важно оценить каждое ответвление. Использование качественных коннекторов, таких как APC или UPC, помогает минимизировать влияние на итоговые характеристики.
Пример расчета поможет понять, как учитывать все параметры. Допустим, необходимо соединить два узла с помощью одномодового световода на расстоянии 12 км, а на пути будет четыре соединения и два адаптера. Уровень затухания для кабеля на выбранной длине волны составляет 0,22 дБ/км. В данном случае потери на протяженности составят 12 × 0,22 = 2,64 дБ. При добавлении потерь на соединениях (4 × 0,3 = 1,2 дБ) и адаптерах (2 × 0,5 = 1 дБ) общая сумма составит 4,84 дБ. Если передатчик выдает мощность +3 дБм, а чувствительность приемника равна -25 дБм, запас получится (3 - (-25)) - 4,84 = 23,16 дБ. Этого вполне достаточно для стабильной работы.
Рассмотрим типичные ошибки, которые могут повлиять на качество. Одна из них — игнорирование влияния небольших соединительных элементов, которые в совокупности могут значительно снизить уровень сигнала. Неправильный выбор типа кабеля тоже может стать проблемой: например, многомодовые системы плохо работают на больших расстояниях из-за более высокого затухания. Не менее важно соблюдать радиус изгиба при укладке, поскольку механические напряжения со временем приводят к ухудшению свойств материала.
При планировании всегда учитывают возможность обновления оборудования или увеличения пропускной способности. Оставляя некоторый резерв, можно избежать необходимости замены в будущем. Прокладывать линии лучше так, чтобы был доступ к ключевым точкам для ремонта или обслуживания, укладка в каналах с возможностью быстрого доступа упрощает замену поврежденных участков и сокращает время простоя.
Важной рекомендацией будет точное документирование всех параметров при проектировании. Необходимо фиксировать уровень на каждом участке и суммарные значения, чтобы иметь возможность быстро диагностировать возможные проблемы. Использование качественных сварочных аппаратов позволяет минимизировать рассеяние на стыках, что особенно актуально на длинных участках.
При выборе разъемов лучше отдать предпочтение моделям с низким отражением и минимальными потерями. Со временем даже небольшие проблемы могут привести к снижению качества передачи, поэтому регулярная проверка соединений и обновление расходных материалов являются залогом надежности. На практике удобно иметь резервные части для быстрого ремонта. Прокладка дополнительных линий или использование альтернативных каналов может повысить общую надежность системы и обеспечить ее бесперебойную работу в случае аварийных ситуаций.
Тщательно продуманный проект с учетом всех перечисленных параметров поможет избежать неожиданных сложностей в процессе эксплуатации. Оптимальный выбор оборудования и материалов, а также грамотное планирование маршрута и укладки позволяют добиться высокой эффективности и долгого срока службы.
