Как правильно измерять потери на стыках после монтажа
При работе с оптическими линиями связи, сварка волокон требует обязательного контроля их качества, поскольку любые погрешности приводят к снижению эффективности передачи данных. Одним из важнейших моментов является измерение потерь на соединениях. Чтобы правильно оценить этот параметр, используются специализированные инструменты. Определить, насколько качественно выполнена сварка, можно с помощью различных приборов, каждый из которых имеет свои особенности и требования к эксплуатации.

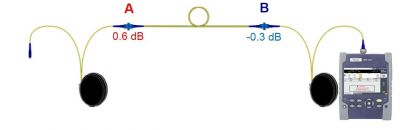

Среди ключевых инструментов для проверки соединений можно выделить оптический рефлектометр. Это устройство работает на основе принципа анализа отраженного сигнала, который возвращается от мест контакта сегментов, а также от дефектов. Рефлектометр посылает короткий световой импульс и фиксирует его возвращение, что позволяет оценить состояние проводящей среды. Он позволяет определить такие параметры, как длина, уровень отражения и величина потерь.
Особое внимание нужно уделять настройке устройства. Важным шагом при его использовании является выбор диапазона измерений. Рекомендуется устанавливать его в зависимости от протяженности и характеристик магистрали, чтобы исключить возможность получения неверных данных. Точный анализ помогает выявить даже малейшие дефекты, такие как микроизгибы или разрывы, которые оказывают значительное влияние на функционирование всей сети.
Другой распространенный прибор – измеритель оптической мощности. Этот инструмент прост в эксплуатации и позволяет оперативно оценить уровень потерь на сварных стыках. В комбинации с источником света, который подает сигнал, он фиксирует мощность поступающего излучения после прохождения анализируемого отрезка. Основное преимущество использования такого оборудования – возможность точного измерения при заданных длинах волн, что актуально как для одномодовых, так и для многомодовых проводов. Обычно диагностику выполняют на 1310 и 1550 нм, так как это стандартные значения для передачи данных в ВОЛС. Правильная калибровка перед началом диагностики кабеля – обязательное условие для получения достоверных результатов. Перед подключением измерителя убедитесь в том, что все соединители чисты, а оборудование исправно.
После того как сварка волокон выполнена, следует провести тестирование качества результата. Сначала волокна необходимо подготовить к проверке, удалив с них все возможные загрязнения, влияющие на точность замеров. Для этого рекомендуется использовать специальные чистящие средства и инструменты. После такой очистки подключаем измерительные приборы: источники света и анализаторы. Рекомендуется выполнить несколько замеров на разных длинах волн, чтобы получить полную картину состояния по отражениям и затуханию.
Когда результаты будут получены, их требуется проанализировать. Показатели потерь варьируются в зависимости от типа кабеля и его характеристик. Например, для одномодовых кабелей допустимые потери составляют около 0,1 дБ, тогда как для многомодовых световодов это значение выше. Если измеренные показатели находятся в пределах допустимых норм, можно считать, что соединение выполнено корректно. Однако, если потери превышают рекомендуемые, нужно немедленно заняться устранением причин таких отклонений.
Наиболее распространенными проблемами являются неправильное совмещение сердцевин или наличие загрязнений на соединителях. Для устранения подобных дефектов требуется пересварка волокон. Обращайте внимание на состояние используемых соединительных элементов, так как даже незначительные повреждения существенно влияют на результаты.
Еще один момент — регулярное выполнение замеров после завершения монтажа. Даже если при первоначальной проверке все параметры соответствовали нормам, со временем состояние линии изменяется. Например, на местах контакта кабелей появятся микротрещины, или проводник подвергнется воздействию внешних факторов, что приведет к повышению потерь. Поэтому рекомендуется периодически проводить повторные проверки. Для этого можно использовать как рефлектометр, так и измеритель мощности. Это позволит своевременно обнаружить проблемы и предотвратить их дальнейшее развитие.
Кроме того, правильный выбор оборудования для проведения измерений играет ключевую роль. При покупке оптического рефлектометра или измерителя мощности необходимо учитывать характеристики и задачи, которые с его помощью собираетесь решать. Например, если планируется работа с длинными сегментами, предпочтительно выбирать рефлектометры с расширенным диапазоном, чтобы анализировать протяженные участки сети. Для линий с большим количеством стыков проверяйте точность прибора, поскольку даже небольшие отклонения ведут к значительным ошибкам в расчетах.
Помимо выбора оборудования, учитывайте качество используемых соединительных элементов. Использование некачественных соединителей значительно повышает потери. Это касается как методов сварки, так и механических, которые используются как временное решение или в тестовых целях.
При работе с оптоволокном важно уделять внимание всем этапам процесса — от подготовки до оценки качества выполненных соединений. Правильно выбранные инструменты и своевременные проверки помогут избежать проблем с передачей сигнала, а также обеспечат высокую надежность и долговечность линии.
