Методы измерения и компенсации поляризационного шума в оптических системах

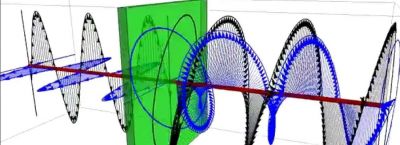

Поляризационный шум в волоконно-оптических линиях связи возникает из-за случайных изменений состояния поляризации света, что может существенно ухудшить качество передачи данных.
Для его измерения применяются специализированные приборы, такие как поляриметры и анализаторы состояния поляризации. Эти устройства позволяют отслеживать изменения поляризации с точностью до 0,1 градуса, что критично для высокоскоростных систем связи, работающих на скоростях 100 Гбит/с и выше.
Одним из эффективных способов компенсации поляризационного шума является использование динамических компенсаторов. Они автоматически корректируют состояние поляризации сигнала, минимизируя влияние шума.
Современные компенсаторы способны работать с задержкой менее 1 мс, что делает их пригодными для систем с высокой скоростью передачи данных. В случае с длинными магистральными линиями связи, где шум накапливается, такие устройства становятся незаменимыми.
Для точной настройки компенсаторов необходимо учитывать параметры оптического волокна, такие как коэффициент затухания и дисперсия. Так, в стандартном одномодовом волокне типа G.652 затухание составляет около 0,2 дБ/км на длине волны 1550 нм.
Эти данные помогают правильно настроить компенсатор, чтобы он эффективно устранял шум без искажения полезного сигнала.
При проектировании систем связи с компенсацией поляризационного шума важно правильно выбрать тип волокна. Для магистральных линий часто используют волокна с низкой поляризационной модовой дисперсией, такие как G.655 или G.656.
Они обеспечивают стабильность передачи сигнала на больших расстояниях, что особенно актуально для сетей дальнего действия.
В процессе эксплуатации необходимо регулярно проверять состояние компенсаторов и корректировать их настройки. Для этого применяются тестовые сигналы с известными параметрами поляризации, которые позволяют оценить эффективность работы устройства.
В случае отклонений от нормы проводится калибровка, которая включает в себя настройку фазовых пластин и поляризационных контроллеров.
Для измерения поляризационного шума в реальном времени используются анализаторы спектра с функцией отслеживания состояния поляризации. Эти приборы позволяют выявить даже незначительные изменения, которые могут повлиять на качество связи.
Так, анализаторы серии OSA с разрешением 0,01 нм способны обнаружить шум на уровне -80 дБ, что соответствует требованиям современных стандартов.
При монтаже волоконно-оптических линий связи следует минимизировать механические воздействия на кабель, так как они могут вызвать дополнительные изменения поляризации. Для этого используются специальные крепления и защитные кожухи, которые предотвращают изгибы и перекручивания. В случае с подводными кабелями применяются дополнительные меры, такие как армирование и гидроизоляция.
Для компенсации поляризационного шума в системах с плотным спектральным уплотнением (DWDM) используются многоканальные компенсаторы. Они способны одновременно обрабатывать несколько десятков каналов, что значительно повышает эффективность системы.
В таких устройствах применяются алгоритмы адаптивной фильтрации, которые автоматически подстраиваются под изменения параметров сигнала.
При выборе оборудования для компенсации поляризационного шума следует обращать внимание на его совместимость с другими компонентами системы. Так, компенсаторы должны поддерживать протоколы управления, используемые в сети, такие как SNMP или TL1.
Это позволяет интегрировать их в существующую инфраструктуру без дополнительных затрат.
Для повышения точности измерений поляризационного шума рекомендуется использовать эталонные источники света с известными параметрами поляризации. Они позволяют калибровать измерительные приборы и компенсаторы, что особенно важно при работе с высокоточными системами. В качестве таких источников часто применяются лазеры с узкой спектральной линией, такие как DFB-лазеры.
В процессе эксплуатации волоконно-оптических линий связи необходимо учитывать влияние внешних факторов, таких как температура и влажность. Они могут вызывать дополнительные изменения поляризации, что требует периодической корректировки компенсаторов. Для этого используются датчики температуры и влажности, которые интегрируются в систему управления.
При проектировании систем с компенсацией поляризационного шума следует учитывать требования стандартов, таких как ITU-T G.650 и G.652. Они определяют допустимые уровни шума и методы его измерения, что позволяет обеспечить соответствие системы международным нормам.
В случае с магистральными линиями связи эти требования особенно строги, так как они определяют качество передачи данных на большие расстояния.
Для повышения надежности систем связи рекомендуется использовать резервирование компенсаторов. Это позволяет обеспечить непрерывную работу системы даже в случае выхода из строя одного из устройств. В таких случаях применяются схемы с автоматическим переключением, которые минимизируют время простоя.
При работе с поляризационным шумом важно учитывать влияние нелинейных эффектов, таких как кросс-поляризационная модуляция. Она возникает при взаимодействии сигналов с разной поляризацией и может вызывать дополнительные искажения. Для минимизации этого эффекта используются компенсаторы с функцией подавления нелинейных искажений.
Эффективное управление поляризационным шумом требует комплексного подхода, включающего точные измерения, правильный выбор оборудования и регулярное обслуживание. Соблюдение этих рекомендаций позволяет обеспечить высокое качество передачи данных в волоконно-оптических системах связи.
