Сравнение принципов работы EDFA и Raman-усилителей. Разбор технических особенностей и применения в длинных магистралях
Волоконно-оптические линии связи требуют использования усилителей сигнала для компенсации потерь, особенно на протяженных магистралях. Двумя основными технологиями, применяемыми для этой цели, являются EDFA (эрбиевый усилитель на основе оптоволокна) и Raman-усилители. Каждая из них имеет свои особенности, преимущества и ограничения, которые определяют их применение в различных сценариях.

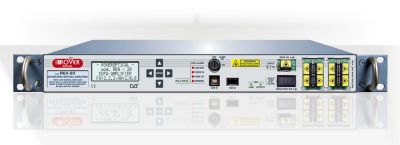

EDFA работает на основе оптоволокна, легированного ионами эрбия. При подаче на него света с длиной волны 980 нм или 1480 нм происходит накачка, которая переводит ионы эрбия в возбужденное состояние. Когда через такое волокно проходит сигнал с длиной волны 1550 нм, ионы эрбия возвращаются в основное состояние, излучая фотоны, усиливающие сигнал.
Этот процесс обеспечивает стабильное усиление в диапазоне C-band (1530–1565 нм) и L-band (1565–1625 нм). Коэффициент усиления EDFA обычно составляет 20–40 дБ, а шумовая фигура находится в пределах 4–6 дБ.
Raman-усилители используют нелинейный эффект Рамана, возникающий в оптоволокне при взаимодействии мощного излучения накачки с сигналом. В отличие от EDFA, Raman-усиление не требует легирования волокна, так как эффект Рамана происходит в стандартном кварцевом волокне.
Длина волны накачки обычно на 100 нм короче, чем у сигнала, что позволяет гибко выбирать диапазон усиления. Например, для сигнала 1550 нм используется накачка на 1450 нм. Коэффициент усиления Raman-усилителей может достигать 20–30 дБ, а шумовая фигура ниже, чем у EDFA, — около 3–5 дБ.
Одним из ключевых различий между EDFA и Raman-усилителями является их зависимость от длины волокна. EDFA концентрирует усиление в одном месте, обычно в точке установки усилителя.
Это делает его удобным для использования в узловых точках магистрали. Raman-усиление, напротив, распределено по всей длине волокна, что снижает пиковую мощность сигнала и уменьшает влияние нелинейных эффектов, таких как четырехволновое смешение и самофокусировка. Это особенно полезно на длинных магистралях, где требуется минимизировать искажения сигнала.
С точки зрения энергопотребления Raman-усилители менее эффективны, чем EDFA. Для достижения сопоставимого уровня усиления требуется значительно большая мощность накачки — до 1 Вт и более. Это увеличивает затраты на энергоснабжение и требует использования более мощных лазерных диодов. EDFA, напротив, потребляет меньше энергии, что делает его более экономичным решением для большинства приложений.
При выборе усилителя для конкретной магистрали необходимо учитывать требования к шумовой фигуре. В случае с Raman-усилителями распределенное усиление позволяет снизить уровень шума, что особенно важно для систем с высокой скоростью передачи данных, таких как 100G или 400G. EDFA, хотя и имеет более высокую шумовую фигуру, остается предпочтительным выбором для систем с меньшими требованиями к качеству сигнала.
Температурная стабильность также играет роль при выборе усилителя. EDFA менее чувствителен к изменениям температуры, так как его работа основана на свойствах ионов эрбия, которые слабо зависят от внешних условий.
Raman-усилители, напротив, требуют точного контроля температуры лазера накачки, так как даже небольшие отклонения могут привести к изменению длины волны накачки и снижению эффективности усиления.
Для магистралей большой протяженности часто применяется гибридное решение, сочетающее EDFA и Raman-усиление. В таком случае EDFA используется для основного усиления, а Raman-усилитель — для компенсации потерь на отдельных участках.
Это позволяет достичь оптимального баланса между энергопотреблением, шумовой фигурой и стоимостью системы. Например, на магистралях длиной более 1000 км гибридные усилители обеспечивают стабильное качество сигнала при минимальных затратах.
При проектировании магистралей с использованием EDFA важно учитывать ограничения по максимальной выходной мощности. Обычно она не превышает 23 дБм, так как при больших значениях возрастает риск повреждения волокна из-за нелинейных эффектов. Raman-усилители, благодаря распределенному усилению, позволяют избежать этой проблемы, что делает их предпочтительными для систем с высокой плотностью каналов.
Стоимость оборудования также является фактором, влияющим на выбор усилителя. EDFA, как правило, дешевле в установке и обслуживании, так как требует меньше компонентов и менее сложной настройки.
Raman-усилители, напротив, требуют дорогостоящих лазеров накачки и систем контроля температуры, что увеличивает общую стоимость системы. Однако на длинных магистралях их преимущества в виде снижения шума и нелинейных эффектов могут оправдать дополнительные затраты.
Выбор между EDFA и Raman-усилителями зависит от конкретных требований магистрали. Для коротких и средних расстояний EDFA остается наиболее экономичным и простым в реализации решением. На длинных магистралях, особенно с высокой скоростью передачи данных, Raman-усилители или их гибридные комбинации с EDFA обеспечивают лучшее качество сигнала и устойчивость к нелинейным эффектам.
