Поляризационная модовая дисперсия (PMD): причины возникновения и методы компенсации

Поляризационная модовая дисперсия (PMD) возникает из-за различий в скорости распространения двух ортогональных поляризационных мод в оптическом волокне. Это явление вызвано асимметрией структуры волокна, механическими напряжениями и внешними воздействиями, такими как изгибы или вибрации.

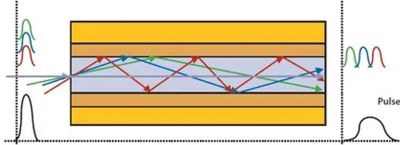

В результате световые импульсы, передаваемые по разным поляризационным модам, достигают конца волокна с разной временной задержкой, что приводит к искажению сигнала.

В стандартном одномодовом волокне величина PMD обычно составляет 0,1–0,5 пс/√км, но на длинных магистралях это значение накапливается, достигая десятков пикосекунд. Для систем с высокой скоростью передачи данных, таких как 100G или 400G, даже незначительная задержка может привести к ошибкам.

Волокна с низким PMD (менее 0,1 пс/√км) специально разработаны для минимизации двулучепреломления. Они используются в магистралях, где требуется высокая точность передачи сигнала. Однако такие волокна дороже в производстве, что ограничивает их применение. В случае с обычными волокнами компенсация PMD становится необходимым этапом при проектировании сети.

Одним из методов борьбы с PMD является использование компенсаторов, которые выравнивают задержку между поляризационными модами. Эти устройства состоят из секций волокна с контролируемым преломлением и систем обратной связи, которые динамически корректируют задержку. Современные компенсаторы способны работать с PMD до 50 пс, что достаточно для большинства магистралей.

Для систем с высокой скоростью передачи данных применяются цифровые методы компенсации, такие как алгоритмы цифровой обработки сигналов (DSP). Они анализируют искажения сигнала и корректируют их непосредственно в приемнике. В случае с 400G системами DSP становится обязательным элементом, так как позволяет компенсировать не только PMD, но и другие виды дисперсии.

При прокладке волокна следует минимизировать механические воздействия, которые усиливают PMD. Изгибы радиусом менее 10 см могут значительно увеличить преломление.

Рекомендуется использовать кабели с защитными оболочками, которые предотвращают деформацию волокна при укладке. В магистралях, проходящих через зоны с высокой сейсмической активностью, дополнительно применяются демпфирующие элементы.

Температурные изменения также влияют на PMD. При колебаниях температуры волокно расширяется или сжимается, что приводит к изменению лучепреломления. Для стабилизации параметров используются термостабилизированные корпуса компенсаторов и кабели с низкой температурной зависимостью. В условиях экстремальных температур рекомендуется применять волокна с PMD-коэффициентом менее 0,05 пс/√км.

При выборе оборудования для магистрали необходимо учитывать требования к допустимому уровню PMD. Для систем 10G максимальная дифференциальная групповая задержка (DGD) не должна превышать 30% от длительности битового интервала.

В случае с 100G системами это значение снижается до 10%. Современные анализаторы PMD позволяют измерять DGD с точностью до 0,01 пс, что помогает точно оценить качество волокна.

Для минимизации PMD на этапе проектирования сети рекомендуется использовать волокна с низким коэффициентом лучепреломления. В случае с уже проложенными магистралями эффективным решением является установка компенсаторов на ключевых участках. При этом важно учитывать, что компенсация PMD должна быть интегрирована с другими методами борьбы с дисперсией, такими как компенсация хроматической дисперсии.

В системах с когерентной передачей данных PMD компенсируется автоматически благодаря использованию сложных алгоритмов DSP. Это позволяет достичь высокой устойчивости сигнала даже при значительных уровнях PMD. Однако для таких систем требуется более мощное и дорогостоящее оборудование, что увеличивает общую стоимость сети.

При эксплуатации магистралей с высокими требованиями к качеству сигнала рекомендуется регулярно проводить мониторинг PMD. Современные измерительные приборы, такие как рефлектометры с функцией анализа PMD, позволяют быстро выявлять участки с повышенным лучепреломлением. Это помогает своевременно устранять проблемы, вызванные механическими повреждениями или старением волокна.

Волокна с низким PMD особенно востребованы в подводных кабелях, где доступ для обслуживания ограничен. В таких условиях даже небольшое увеличение PMD может привести к значительному ухудшению качества связи. Для подводных систем используются волокна с PMD-коэффициентом менее 0,05 пс/√км, что обеспечивает стабильную работу на протяжении десятилетий.

При проектировании магистралей с высокой плотностью каналов необходимо учитывать влияние PMD на межканальные помехи. В случае с DWDM-системами PMD может вызывать перекрестные искажения, которые снижают качество передачи данных. Для минимизации таких эффектов применяются компенсаторы с широким рабочим диапазоном и высокой точностью настройки.

Волокна с низким PMD также используются в системах квантовой связи, где поляризация фотонов играет ключевую роль. Даже незначительное лучепреломление может привести к ошибкам при передаче квантовых ключей. Для таких систем применяются специальные волокна с PMD-коэффициентом менее 0,01 пс/√км, что обеспечивает высокую точность передачи данных.

При выборе компенсаторов PMD следует учитывать их совместимость с другим оборудованием сети. Современные устройства поддерживают протоколы управления, такие как SNMP, что позволяет интегрировать их в системы мониторинга. Это упрощает диагностику и настройку сети, особенно на длинных магистралях.

Для минимизации PMD в уже проложенных магистралях можно использовать методы реконфигурации сети. Например, переключение на резервные волокна с меньшим уровнем лучепреломления позволяет снизить общий PMD без замены кабеля. В случае с критически важными магистралями рекомендуется проводить регулярный аудит PMD для своевременного выявления проблем.

Волокна с низким PMD также применяются в системах с высокой чувствительностью к поляризации, таких как интерферометрические датчики. В таких системах даже небольшое лучепреломление может привести к значительным погрешностям измерений. Для обеспечения высокой точности используются волокна с PMD-коэффициентом менее 0,02 пс/√км.

При проектировании магистралей с высокими требованиями к качеству сигнала рекомендуется использовать комплексный подход к компенсации PMD. Это включает выбор волокна с низким лучепреломлением, установку компенсаторов и применение цифровых методов обработки сигналов. Такой подход позволяет минимизировать влияние PMD даже в условиях высокой скорости передачи данных.
