Оптические фильтры на основе брэгговских решеток: принцип работы и применение
Оптические фильтры на основе брэгговских решеток (FBG) представляют собой устройства, которые избирательно отражают или пропускают световые волны определенной длины. Их работа основана на явлении интерференции, возникающей при периодическом изменении показателя преломления в сердцевине оптического волокна. Это позволяет создавать узкополосные фильтры с высокой точностью настройки, что делает их незаменимыми в современных системах передачи данных.

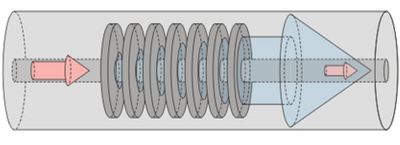

Брэгговские решетки формируются путем создания периодической структуры в волокне с помощью ультрафиолетового излучения. Длина волны отражения (λB) определяется периодом решетки (Λ) и эффективным показателем преломления (neff) по формуле
λB = 2neffΛ.
Для типичных FBG длина волны отражения находится в диапазоне 1500–1600 нм, что соответствует окну прозрачности кварцевого волокна. Ширина полосы отражения обычно составляет 0,1–1 нм, что позволяет эффективно выделять отдельные каналы в системах DWDM.
В системах плотного волнового мультиплексирования (DWDM) FBG используются для фильтрации и маршрутизации сигналов. Они позволяют выделять отдельные каналы с минимальными потерями и высокой избирательностью.
В случае с системами 100G и 200G FBG обеспечивают стабильную работу даже при высокой плотности каналов, что делает их предпочтительным выбором для магистральных сетей.
Одним из ключевых преимуществ FBG является их температурная стабильность. При изменении температуры период решетки и показатель преломления меняются, что приводит к смещению длины волны отражения.
Для компенсации этого эффекта используются термостабилизированные корпуса или компенсационные структуры, которые минимизируют температурную зависимость. В условиях экстремальных температур применяются FBG с коэффициентом температурной чувствительности менее 10 пм/°C.
FBG также используются в системах мониторинга состояния волоконно-оптических линий. В случае с распределенными датчиками на основе FBG можно измерять температуру и деформацию вдоль всего волокна с точностью до 0,1 °C и 1 мкм соответственно.
Это делает их полезными для мониторинга протяженных магистралей, таких как подводные кабели или трубопроводы.
При проектировании систем с FBG необходимо учитывать требования к точности настройки длины волны. Современные технологии позволяют создавать решетки с точностью до 0,01 нм, что достаточно для систем с высокой плотностью каналов. Для настройки FBG используются специализированные установки, такие как UV-лазеры с длиной волны 248 нм или 193 нм.
В системах когерентной передачи данных FBG применяются для компенсации дисперсии. Они позволяют корректировать фазовые искажения сигнала, что особенно важно для систем 400G и выше. В таких системах FBG используются в сочетании с цифровой обработкой сигналов (DSP), что обеспечивает высокую устойчивость к помехам.
Для минимизации потерь в FBG используются волокна с низким уровнем примесей и высокой однородностью сердцевины. В случае с высококачественными решетками потери на отражение могут быть менее 0,1 дБ, что делает их пригодными для использования в системах с высокой чувствительностью.
При выборе FBG рекомендуется обращать внимание на параметры, такие как коэффициент отражения (обычно 90–99%) и ширина полосы отражения.
FBG также применяются в системах квантовой связи, где требуется высокая точность фильтрации фотонов. В таких системах FBG используются для выделения отдельных длин волн с минимальными потерями, что позволяет повысить эффективность передачи квантовых ключей. Для квантовых систем применяются решетки с шириной полосы отражения менее 0,01 нм.
При установке FBG в магистралях необходимо учитывать механические воздействия, такие как вибрации или изгибы. Даже небольшие деформации волокна могут привести к изменению периода решетки и смещению длины волны отражения. Для защиты FBG используются специальные корпуса, которые предотвращают механические повреждения.
В системах с высокой плотностью каналов FBG применяются для компенсации нелинейных эффектов, таких как четырехволновое смешение. Они позволяют снизить уровень помех между каналами, что особенно важно для систем DWDM с числом каналов более 100. В таких системах FBG используются в сочетании с другими методами компенсации, такими как оптические усилители.
Для повышения надежности систем с FBG рекомендуется проводить регулярный мониторинг их параметров. Современные анализаторы позволяют измерять длину волны отражения, ширину полосы и потери с точностью до 0,001 нм. Это помогает своевременно выявлять проблемы, вызванные старением волокна или внешними воздействиями.
FBG также используются в системах с переменной длиной волны, таких как перестраиваемые лазеры. В таких системах FBG позволяют точно настраивать длину волны излучения с минимальными потерями. Для перестраиваемых лазеров применяются решетки с диапазоном настройки до 10 нм, что обеспечивает гибкость при выборе рабочих длин волн.
При выборе FBG для конкретной системы необходимо учитывать требования к стабильности и точности. В случае с системами высокой плотности каналов рекомендуется использовать FBG с коэффициентом температурной чувствительности менее 5 пм/°C и точностью настройки длины волны до 0,01 нм. Это позволяет минимизировать влияние внешних факторов на работу системы.
FBG также применяются в системах с высокой чувствительностью к поляризации, таких как интерферометрические датчики. В таких системах FBG используются для компенсации поляризационных искажений, что позволяет повысить точность измерений. Для интерферометрических систем применяются решетки с шириной полосы отражения менее 0,05 нм.
Волокна с FBG также используются в системах мониторинга состояния конструкций, таких как мосты или здания. В таких системах FBG позволяют измерять деформации и температуры с высокой точностью, что помогает своевременно выявлять потенциальные проблемы. Для мониторинга конструкций применяются решетки с диапазоном измерения до 10 000 мкм.
При проектировании систем с FBG рекомендуется использовать комплексный подход, который включает выбор волокна, настройку решетки и защиту от внешних воздействий. Это позволяет минимизировать потери и обеспечить стабильную работу системы даже в условиях высокой плотности каналов. В случае с магистральными сетями FBG становятся незаменимым инструментом для повышения надежности и эффективности передачи данных.
