Оптические изоляторы Фарадея: принципы работы и применение

Категории

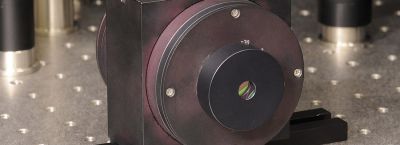

Оптические изоляторы, основанные на эффекте Фарадея, играют ключевую роль в стабильной работе линий связи на основе света. Эти устройства предотвращают обратное распространение лучей, что снижает риск повреждения оборудования или искажения сигнала.

Принцип их работы базируется на явлении вращения плоскости поляризации под воздействием магнитного поля, возникающего благодаря материалам с особыми свойствами. В производстве таких компонентов чаще всего используют гадолиниевые гранаты с иттриевым наполнением или другие кристаллические материалы с высокими коэффициентами вращения.

Чтобы понять, как работают эти устройства, важно учитывать их конструкцию. Основной элемент — магнитно-оптический кристалл, помещенный в постоянное магнитное поле. В качестве магнита применяют неодимовые сплавы или ферритовые сердечники, которые создают стабильное поле определенной интенсивности.

Поляризаторы, расположенные на входе и выходе устройства, ориентируют свет таким образом, чтобы он проходил через кристалл строго заданным образом. Изменение угла поляризации обычно составляет 45 градусов, что позволяет полностью блокировать обратное распространение.

Эффективность работы таких устройств определяется множеством параметров. Например, длина пути света через кристалл и сила магнитного поля напрямую влияют на величину вращения.

Практическое применение изоляторов связано с их возможностью функционировать в широком диапазоне длин волн. Наиболее часто встречаются устройства, рассчитанные на 1310 или 1550 нанометров, поскольку именно эти значения наиболее распространены в телекоммуникационной сфере. Однако для специализированных систем можно подобрать варианты с другими диапазонами, в зависимости от характеристик оборудования.

Важным моментом является выбор подходящего устройства для конкретной задачи. При подборе важно учитывать рабочую мощность. Например, стандартные изоляторы рассчитаны на уровень мощности до 500 милливатт, тогда как усиленные модели выдерживают до 1 ватта и более.

Это критично при работе с высокомощными лазерными передатчиками, используемыми в магистральных линиях. Для систем передачи с высокой плотностью данных рекомендуются изоляторы с минимальными потерями, которые составляют не более 0,3–0,5 дБ.

Еще одним параметром является температурный диапазон эксплуатации. Большинство стандартных моделей способны работать при температурах от –5 до +70 градусов Цельсия, однако для суровых условий, таких как наружная прокладка линий или использование в промышленных зонах, выпускаются модификации с расширенными диапазонами — от –40 до +85 градусов. Это достигается за счет использования более термостойких материалов, как для самого кристалла, так и для поляризаторов.

Для корректной интеграции изоляторов в линию связи необходимо учитывать их размер и способ подключения. Большинство устройств выпускаются в формате компактных цилиндров диаметром от 3 до 10 миллиметров и длиной не более 30 миллиметров.

Подключение осуществляется через стандартные оптические разъемы, такие как SC/APC или LC/UPC, что упрощает их интеграцию в существующую инфраструктуру. При монтаже важно строго соблюдать правила защиты от загрязнений, поскольку пыль или грязь на разъемах могут привести к увеличению потерь сигнала.

Одной из практических рекомендаций для инженеров является проверка параметров потерь перед установкой. Для этого используются измерители мощности или рефлектометры. Если потери превышают 1 дБ, это может указывать на повреждение поверхности поляризатора или неправильное соединение разъемов. Регулярное обслуживание, включая чистку коннекторов с использованием изопропилового спирта и специальных салфеток, помогает поддерживать стабильную работу устройства.

Особое внимание следует уделять совместимости изолятора с другими компонентами линии. Например, при использовании мультиплексоров или разветвителей важно учитывать, что некоторые модели могут вносить дополнительные отражения, которые снижают эффективность системы. В таких случаях рекомендуется использовать изоляторы с дополнительным антиотражающим покрытием.

С точки зрения нормативных требований, большинство современных моделей соответствуют стандартам ITU-T G.652 и G.657. Это гарантирует их надежную работу в линиях связи стандартной и высокой плотности. Однако при проектировании и установке также следует учитывать местные нормы, такие как ГОСТ Р 50840, регулирующий параметры световодов и сопутствующих компонентов.

Для инженеров, работающих с системами передачи данных, одной из практических задач является выбор изоляторов с учетом коэффициента деполяризации. Этот параметр характеризует способность устройства сохранять поляризацию сигнала на заданном уровне. Для магистральных линий или систем DWDM необходимо подбирать устройства с минимальным коэффициентом деполяризации, не превышающим 0,01%.

Также важно помнить, что изоляторы Фарадея применяются не только в линиях связи, но и в измерительных системах или лазерных установках. Например, в лабораторных условиях их используют для защиты источников излучения от отраженного света, который может нарушить стабильность работы оборудования. Здесь на первый план выходит параметр обратного затухания, который должен составлять не менее 40–50 дБ для обеспечения надежной работы.

В условиях полевых работ практическим советом будет использование изоляторов с корпусом, защищенным от влаги и пыли. Такие модели соответствуют классу защиты IP67 и позволяют эксплуатировать оборудование даже при высокой влажности или запыленности. Для монтажа в условиях повышенных механических нагрузок рекомендуется выбирать устройства с армированными разъемами, которые обладают повышенной устойчивостью к вибрациям и ударам.

Изоляторы, использующие явление Фарадея, остаются важным компонентом для обеспечения надежной работы линий передачи данных. Правильный выбор параметров устройства, его настройка и регулярное обслуживание позволяют минимизировать потери сигнала и обеспечить стабильную работу всей сети.
