Оптические циркуляторы: применение в телекоммуникационных системах
Оптические циркуляторы находят широкое применение в современных телекоммуникационных системах, позволяя эффективно распределять оптический сигнал между различными направлениями передачи.

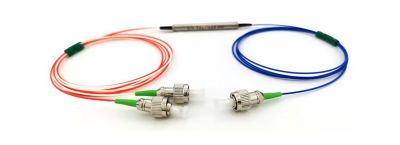

Эти устройства представляют собой пассивные трех- или многопортовые компоненты, которые направляют световой поток строго в заданном порядке. Их использование особенно актуально в задачах, связанных с двусторонней передачей данных по одному оптическому волокну, а также в сложных мультиплексированных сетях.
Основой функционирования циркуляторов является явление неразрушающего взаимодействия света с магнитным полем в специально подобранных кристаллах. Эти материалы обладают эффектом Фарадея, что позволяет изменять поляризацию луча при его прохождении через элемент. Ключевые свойства материалов включают низкие потери, высокую степень устойчивости к внешним воздействиям и стабильность характеристик в широком диапазоне температур.
На практике в оптических циркуляторах применяют ферриты с повышенным коэффициентом Верде, обеспечивающие эффективное управление световым потоком. Параметры этих материалов, такие как уровень затухания менее 0,5 дБ и температурная стабильность до ±0,01 дБ в диапазоне от –40 °C до +85 °C, подтверждают их надежность.
Для подключения циркуляторов в системе следует учитывать порядок их портов. Чаще всего применяются устройства с тремя портами, где первый является входным, второй служит для выхода сигнала в прямом направлении, а третий принимает сигнал, возвращенный из системы. Такой порядок позволяет минимизировать потери и избежать перекрестных помех.
При проектировании пассивных оптических сетей (PON) циркуляторы используются для разделения и объединения сигналов от различных источников, что увеличивает пропускную способность канала и снижает затраты на установку дополнительных кабелей.
Важным аспектом выбора аппарата является рабочая длина волны, которая должна соответствовать используемым в системе лазерным источникам. Наиболее распространенными являются устройства для длин волн 1310, 1490 и 1550 нм. Кроме того, стоит обратить внимание на показатели возвратных потерь и изоляции.
Рекомендуемые значения для первых не должны превышать 50 дБ, а уровень изоляции между соседними портами должен быть выше 40 дБ. Это обеспечит минимизацию утечек энергии и исключение паразитного взаимодействия сигналов.
При практическом использовании циркуляторов в многоканальных сетях с плотным спектральным уплотнением (DWDM) их интеграция позволяет задействовать одну линию для передачи информации в обоих направлениях.
Примером может служить настройка для двунаправленного обмена данными между двумя узлами, где один передает сигнал на длине волны 1530 нм, а другой — на 1550 нм. В этом случае исключается необходимость прокладки двух физических линий, обеспечивая экономию ресурсов и снижение стоимости эксплуатации сети.
Установка циркуляторов требует точности и соблюдения нормативных требований. Основными стандартами, регулирующими характеристики и применение оптических компонентов, являются ITU-T G.652, IEC 61754 и GR-1221-CORE. Эти документы определяют не только оптические параметры, но и механические характеристики устройств, включая прочность корпуса, стойкость к вибрациям и воздействию влаги. Циркуляторы, соответствующие GR-1221-CORE, гарантируют надежную работу даже при влажности до 95% и температурных перепадах в пределах от –10 °C до +60 °C.
Для повышения эффективности системы необходимо тщательно подбирать оптические разъемы. Наиболее распространенными являются разъемы SC и LC, обеспечивающие минимальные потери на соединениях и простоту монтажа. Использование разъемов с технологией UPC (ультраточная полировка) снижает коэффициент отражения, что особенно важно при высоких мощностях сигналов. Также стоит учитывать длину оптического кабеля между компонентами, чтобы исключить избыточные потери на изгибах и стыках.
При настройке телекоммуникационного оборудования с использованием циркуляторов часто применяют оптические аттенюаторы для компенсации избыточного уровня мощности. Это позволяет защитить чувствительные компоненты приемников от перегрузки.
Если мощность входного сигнала превышает 0 дБм, рекомендуется установить аттенюатор с уровнем ослабления 5–10 дБ. Такие устройства подключаются последовательно с входным портом и обеспечивают оптимальный баланс между мощностью и качеством сигнала.
Еще одной областью применения циркуляторов является интеграция с датчиками на основе технологии распределенной обратной связи (FBG). Эти датчики позволяют измерять физические параметры, такие как температура и деформация, на значительных расстояниях.
Циркуляторы в таких системах направляют сигнал к сенсору и возвращают его на приемник, исключая необходимость использования дополнительных линий связи. Практическим примером может служить мониторинг состояния опор мостов, где точность измерений достигает ±0,1 °C или ±0,01 мм при длине линии до 25 км.
Монтаж требует соблюдения некоторых рекомендаций. Во-первых, перед установкой необходимо проверить чистоту разъемов и оптических волокон, так как даже минимальное загрязнение может привести к значительным потерям сигнала. Для этого используют специальные очищающие инструменты, такие как безворсовые салфетки или автоматические чистящие устройства. Во-вторых, следует избегать избыточного изгиба кабелей. Минимальный радиус изгиба для большинства оптических волокон составляет 30 мм. Превышение этого значения может привести к микротрещинам и повышению коэффициента затухания.
Циркуляторы также применяются в задачах, связанных с усилением сигнала. В оптических усилителях EDFA (усилители на основе эрбиевого волокна) их использование позволяет направить сигнал на усиление и затем вернуть его в линию без дополнительных переключателей. Это особенно удобно при необходимости передачи данных на расстояния более 100 км, где потери становятся критическими.
В производственной практике важно учитывать параметры надежности и долговечности циркуляторов. При выборе устройств следует обращать внимание на их долговечность, которая оценивается числом рабочих циклов. Большинство качественных моделей рассчитаны на 10^6 циклов без ухудшения параметров. Также важна стойкость к внешним воздействиям, включая вибрации и перепады температуры. Герметичные корпуса из алюминиевых сплавов выдерживают удары силой до 5 Дж и гарантируют стабильность характеристик при влажности до 85%.
Подключение в сетях с высокой плотностью элементов требует точного планирования. В системах с протоколом GPON, где количество абонентских узлов достигает нескольких сотен, циркуляторы интегрируются с мультиплексорами и демультиплексорами, позволяя разделять потоки данных для различных пользователей. В таких системах важно учитывать не только оптические параметры, но и физическое размещение устройств, чтобы минимизировать длину соединительных кабелей и упростить обслуживание.
Использование в лабораторных установках позволяет проводить исследования характеристик оптических компонентов, таких как лазеры, фильтры и модуляторы. В таких случаях циркуляторы обеспечивают обратную связь и помогают оценить параметры устройств без необходимости их демонтажа. Практическим примером является тестирование нового типа лазерного диода, где циркулятор направляет излучение на спектроанализатор и одновременно возвращает отраженный сигнал для калибровки.
