Правила организации резервных каналов в волоконно-оптических сетях
Организация резервных каналов в волоконно-оптических сетях — сложная, но крайне важная задача для обеспечения устойчивой и бесперебойной работы телекоммуникационных систем.
Эффективное резервирование достигается с учетом специфики материалов, топологии сети, а также технических и эксплуатационных требований. При проектировании такой инфраструктуры следует учитывать множество факторов, чтобы избежать сбоев и минимизировать последствия аварий.
В основе планирования резервных линий лежит принцип разделения маршрутов основного и резервного кабелей. Это уменьшает риск повреждений в случае внешних воздействий, например, строительных работ. При выборе трассы важно учитывать не только расстояние, но и географические особенности, такие как наличие рек, горных участков или зон с высокой сейсмической активностью.
Для увеличения надежности основной и дополнительный кабель прокладывают на значительном удалении друг от друга, зачастую превышающем 50 метров. В условиях городской застройки это правило можно адаптировать, обеспечив прокладку в разных каналах кабельной канализации или в раздельных коллекторах.
Для организации резервирования применяют несколько топологий: кольцевую, ячеистую и смешанную. Кольцевая структура особенно популярна благодаря способности сохранять связь при разрыве линии в одной из точек. При этом сигналы автоматически перенаправляются в обход поврежденного участка.
В сетях доступа операторов связи часто используется кольцо с радиусом до 40 километров, что обеспечивает оптимальный баланс между затратами на оборудование и уровнем защищенности. Ячеистая структура, применяемая в магистральных сетях, дает большую гибкость за счет множества маршрутов, но требует более сложного управления.
Выбор оптического кабеля играет ключевую роль. Для магистральных линий используют кабели с высокой плотностью волокон, до 144 и более в одном корпусе, что позволяет обеспечить резервирование на уровне отдельных пар. Внутренние элементы защищают стеклонить, минимизируя риски механических повреждений.
В городских условиях часто применяют бронированные кабели с металлическими оболочками, выдерживающими значительное давление и предотвращающими повреждения от грызунов. Наружное покрытие выбирают из материалов с высокой устойчивостью к ультрафиолету и перепадам температур, например полиэтилена высокой плотности.
Важным этапом является расчет длины оптического тракта. Параметры усиления сигналов зависят от типа передатчиков, качества волокон и используемых устройств. На практике расстояние между усилителями редко превышает 80–100 километров, чтобы избежать значительных потерь сигнала.
Применение современных волокон с малой величиной затухания, менее 0,2 дБ/км, позволяет удлинить участки без дополнительных затрат. При резервировании желательно учитывать запасы длины, закладывая около 10–15% от общей длины линии для возможных обходов или отклонений.

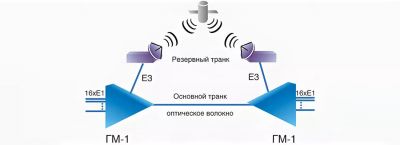

Система распределения сигналов требует особого внимания. Для управления потоками между основным и дополнительным маршрутом используют оптические мультиплексоры, способные автоматически переключать сигнал при обнаружении неисправности.
Рекомендуется выбирать устройства с минимальным временем переключения, не превышающим 10 миллисекунд, чтобы исключить заметные для пользователя сбои. Такие параметры достигаются благодаря применению высокоточных лазерных излучателей и полупроводниковых усилителей.
Кабельные соединения на участках ввода в здания или подземные коммуникации выполняются с использованием специальных вводных устройств. Герметизация вводов необходима для защиты от влаги и загрязнений, используя монтажные коробки из алюминия или нержавеющей стали, обеспечивающие стойкость к коррозии. Для укладки в грунте применяют дополнительную защиту, например, полиэтиленовые трубы с кольцевым профилем, предотвращающие повреждения при движении грунта.
Особое внимание следует уделять настройке активного оборудования. Маршрутизаторы и коммутаторы, поддерживающие резервные подключения, должны быть настроены на автоматическое переключение при потере сигнала. Для этого используются протоколы динамической маршрутизации, такие как OSPF или BGP. Их конфигурация должна учитывать приоритеты каналов, чтобы основной маршрут всегда оставался предпочтительным при восстановлении связи.
Организация питания оборудования — еще один важный фактор. Оптические узлы требуют надежных источников энергии, способных функционировать в аварийных ситуациях. Применяют аккумуляторные блоки с емкостью, обеспечивающей автономную работу минимум на 4 часа. Альтернативным решением может стать использование генераторов с автоматическим запуском, размещенных вблизи ключевых узлов.
При проектировании систем резервирования учитывают нормативные документы, регулирующие прокладку и эксплуатацию волоконно-оптических линий. В России такими стандартами являются ГОСТ Р 53315 и СП 121.13330, определяющие требования к размещению кабелей, глубине заложения и методам крепления. Например, минимальная глубина укладки кабеля в грунте составляет 70 сантиметров, для защиты от механических повреждений.
Контроль за качеством монтажа обязателен. Для проверки сварных соединений используют рефлектометры с точностью измерения до 0,01 дБ. Такие устройства необходимы для исключения дефектов, способных повлиять на работу резервных каналов.
Для обеспечения долгосрочной надежности важно предусмотреть регулярное техническое обслуживание. Раз в год проводится проверка состояния кабелей, соединений и оборудования. В зонах повышенного риска, например, в местах пересечения автомобильных дорог, дополнительно устанавливают сигнальные устройства, предупреждающие о возможных повреждениях.
Организация резервных каналов в волоконно-оптических сетях требует комплексного подхода, включающего подбор оборудования, грамотное проектирование трасс и соблюдение всех технических норм.
