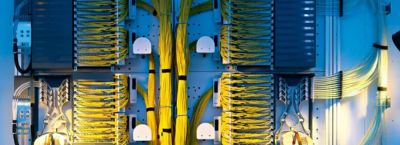

Преимущества использования ODF (оптических распределительных рам) в современных сетях
Оптические распределительные рамы (ODF) широко применяются для организации и управления волоконно-оптическими линиями связи. Их использование обеспечивает удобное и безопасное подключение, защиту соединений и эффективное распределение волокон в сетях различного уровня.
Основной задачей таких рам является упорядоченное размещение кабелей, патч-кордов и разъемов, что упрощает техническое обслуживание и модернизацию инфраструктуры. Они бывают настенными, стоечными или напольными, что позволяет выбрать оптимальное решение для любого помещения.
Материалы, используемые для изготовления рам, должны соответствовать требованиям надежности и долговечности. Как правило, корпуса изготавливаются из стали с антикоррозийным покрытием или алюминия, что обеспечивает высокую механическую прочность и устойчивость к внешним воздействиям.
Внутренние элементы, включая держатели для кассет и панели для адаптеров, часто делают из термопластика или композитов, устойчивых к температурным перепадам и ультрафиолетовому излучению. Толщина металла корпуса варьируется в пределах 1–2 миллиметров, что обеспечивает достаточную жесткость конструкции.
Для прокладки волокон в рамах применяются кассеты, которые защищают сварные соединения и упрощают управление запасом волокна. Размеры кассет стандартны и зависят от типа волокна и количества сварок, обычно они рассчитаны на размещение 12–24 соединений.
Кассеты устанавливаются в специальные направляющие, что обеспечивает удобный доступ для технического обслуживания. При укладке кабелей важно соблюдать минимальный радиус изгиба, рекомендованный производителем. Этот показатель составляет 30–40 миллиметров для стандартных волокон и 15–20 миллиметров для гибких кабелей.
Патч-панели, используемые в рамках, оснащаются адаптерами для подключения кабелей. Адаптеры бывают разных типов в зависимости от стандарта разъема: SC, LC, ST и других. Каждый тип имеет свои особенности.
Например, SC-разъемы обеспечивают надежное соединение и удобны в эксплуатации благодаря защелкивающемуся механизму. LC-разъемы отличаются компактными размерами, что позволяет увеличить плотность размещения. Для многомодовых систем часто выбирают MT-RJ, обеспечивающие двунаправленную передачу через один корпус.
Планируя монтаж, следует учитывать плотность портов. Стандартная рамка может включать от 12 до 288 портов, а при необходимости используются модули с увеличенной плотностью, достигающей 576 соединений на один юнит. Это особенно важно для крупных объектов, таких как дата-центры или узлы связи, где требуется максимальная оптимизация пространства.
Для защиты кабелей и разъемов от механических повреждений используются вводные уплотнители и защитные гофры. Они предотвращают попадание пыли и влаги, что особенно актуально для помещений с повышенной запыленностью. Важно учитывать степень защиты корпуса, соответствующую стандарту IP. В условиях закрытых помещений обычно достаточно уровня IP20, тогда как для внешних установок требуется IP65 или выше.
Организация кабелей в ODF предусматривает применение кабельных организаторов, которые помогают избежать путаницы и повреждений. Их конструкция обеспечивает надежное крепление и фиксирование, предотвращая натяжение и перегибы. Такие организаторы часто изготавливаются из пластика с высокой стойкостью к износу.
Для маркировки используют бирки или цветные держатели, что облегчает идентификацию соединений, что особенно удобно при сложной структуре сети, когда требуется быстро определить нужное волокно.
Рамы обеспечивают надежную фиксацию сварных соединений, которые выполняются с использованием сварочных аппаратов. На практике потери на сварке составляют не более 0,1 дБ, если соблюдены все требования к качеству соединения.
Для защиты стыков применяются термоусаживаемые трубки, которые не только фиксируют, но и герметизируют место соединения. Их длина обычно составляет 40–60 миллиметров, а диаметр выбирается в зависимости от типа волокна.
Для проверки качества соединений применяются оптические тестеры и рефлектометры. Важным параметром является коэффициент затухания, который для одномодовых систем не должен превышать 0,3 дБ на разъем и 0,1 дБ на сварку. Если при тестировании выявляются отклонения от норматива, место соединения подлежит переделке. Такие тесты проводят после монтажа каждого нового участка или изменения конфигурации сети.
Одним из практических преимуществ ODF является возможность масштабирования. При необходимости добавления новых соединений добавляются дополнительные модули или панели, которые легко интегрируются в существующую конструкцию. Это особенно актуально для операторов связи и крупных корпоративных сетей, где требуется частое обновление и расширение инфраструктуры.
Монтаж и настройка рам требуют соблюдения определенных требований. Высота установки определяется с учетом удобства доступа, обычно это 1–1,5 метра от пола. Рамы крепятся к стене, полу или стойкам с помощью болтов или анкеров, обеспечивающих надежную фиксацию. Важно учитывать вибрационные нагрузки, особенно в промышленных помещениях, где возможны механические колебания.
Использование распределительных рам упрощает управление волоконно-оптическими сетями, снижает риск повреждения кабелей и улучшает общий порядок в технических помещениях.
Это позволяет снизить временные затраты на обслуживание и минимизировать простои при ремонте. Удобный доступ ко всем соединениям, продуманная организация и защита элементов делают ODF важной частью современной инфраструктуры связи.
