Оптические мультиплексоры ввода-вывода (OADM): применение в сетях

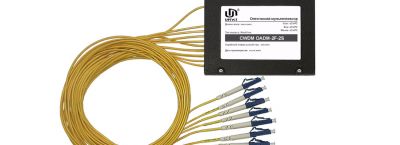

Оптические устройства ввода-вывода, также известные как OADM, используются для добавления или изъятия определенных длин волн из общего транспортного потока данных в системах DWDM.
Они обеспечивают гибкость в управлении трафиком, позволяя передавать данные на нескольких участках без необходимости преобразования сигнала. Для правильного применения важно понимать не только их конструкцию, но и спецификации, соответствующие современным требованиям телекоммуникационных сетей.
Основой работы устройства является спектральное разделение сигналов. OADM обычно состоит из демультиплексора, модуля обработки и мультиплексора. Демультиплексор извлекает из потока заданные длины волн, которые затем направляются на обработку или передачу на конечный узел. Оставшиеся спектральные компоненты проходят через устройство практически без потерь, возвращаясь обратно в магистраль.
На заключительном этапе мультиплексор объединяет новые и старые каналы в единый поток. Для реализации этих процессов применяются фильтры на основе тонкопленочных технологий, дифракционные решетки или фотонно-кристаллические структуры. Каждая технология имеет свои особенности, но тонкопленочные фильтры обеспечивают лучшее подавление внеполосных сигналов, что делает их наиболее востребованными.
При выборе оборудования следует учитывать, какие стандарты поддерживаются системой. Например, современные устройства работают с длинами волн в диапазоне от 1525 до 1565 нм и от 1570 до 1610 нм. Это соответствует C- и L-диапазонам, наиболее часто используемым в телекоммуникациях. Каналы в этих диапазонах расположены с шагом 100 ГГц или 50 ГГц, что эквивалентно интервалам между длинами волн 0,8 и 0,4 нм. Для точной работы важно, чтобы отклонения центральной частоты фильтров не превышали 0,01 нм.
Пропускная способность каждого канала должна соответствовать требованиям системы. Для скоростей передачи данных 10, 40, 100 или 400 Гбит/с важны минимальные потери сигнала, которые зависят от качества используемых материалов. Например, потери на каждом узле OADM обычно составляют не более 1–2 дБ, а уровень отражения должен быть ниже -45 дБ, чтобы предотвратить обратное распространение света, влияющее на стабильность системы.
Важным компонентом является блок обработки сигналов, который позволяет добавлять новые каналы или заменять уже существующие. Эти модули включают в себя усилители, компенсаторы дисперсии и преобразователи формата сигнала. Усиление обеспечивает восстановление уровня мощности, который снижается в процессе передачи.
Для компенсации дисперсии применяются устройства с волновыми решетками, способные исправлять временные задержки различных спектральных компонентов. Например, при передаче данных на расстояние до 80 км можно использовать компенсаторы с параметрами до 1700 пс/нм. Превышение этих значений приведет к искажению сигнала и росту битовых ошибок.
Для минимизации потерь в системе требуется точная стыковка разъемов и кабелей. Используемые соединители должны соответствовать стандартам LC или SC, обеспечивая отражение на уровне не выше -55 дБ. Перед установкой коннекторы очищают от пыли и загрязнений с помощью изопропилового спирта, что предотвращает ухудшение характеристик передачи. Качество полировки торцевой поверхности разъема также влияет на потери. Например, при использовании UPC-разъемов (ультраполированная поверхность) уровень затухания обычно не превышает 0,3 дБ.
При установке оборудования в стойках необходимо обеспечить соблюдение параметров окружающей среды. Температурный режим в помещении должен находиться в пределах от +10 до +35 °C, а уровень влажности — не превышать 75%, это предотвращает нестабильность работы активных элементов, таких как лазеры и усилители. Кабельные организаторы должны поддерживать радиус изгиба не менее 30 мм, что исключает механическое повреждение сердечника. При нарушении минимального радиуса увеличиваются отражения и потери на изгибах, что напрямую сказывается на качестве передачи.
Настройка работы устройства требует проведения тестирования. Например, для проверки соответствия характеристик используется анализатор спектра, который измеряет параметры всех длин волн в диапазоне от 1500 до 1625 нм. Его разрешение по частоте должно составлять не менее 10 МГц, чтобы обеспечить точность измерений. Для оценки качества передачи применяются тестеры BER, которые фиксируют уровень ошибок. Этот показатель не должен превышать 10⁻¹², что соответствует современным требованиям высокоскоростных систем.
Необходимо учитывать возможные шумы, возникающие при работе усилителей. Уровень шума в устройстве не должен превышать 5 дБ, иначе возникает риск ухудшения отношения сигнал/шум, что особенно критично для дальних магистралей. Использование EDFA-усилителей позволяет минимизировать этот параметр благодаря эрбиевой добавке в волоконных компонентах.
Применение OADM требует учета не только параметров оборудования, но и особенностей топологии сети. При организации кольцевых или линейных структур важно учитывать количество узлов, через которые проходит сигнал. Чем больше точек подключения, тем выше уровень совокупных потерь, поэтому на каждом этапе требуется дополнительное усиление.
Для компенсации таких потерь между узлами устанавливаются промежуточные усилители с выходной мощностью от +10 до +20 дБм. Их настройка должна быть выполнена так, чтобы суммарный уровень мощности на входе следующего элемента системы не превышал -5 дБм.
Мультиплексоры должны соответствовать стандартам ITU-T G.694.1 и G.694.2, регламентирующим диапазоны длин волн и минимальные значения потерь. Эти нормы обеспечивают совместимость различных элементов сети и упрощают интеграцию нового оборудования.
Выбор конкретного решения зависит от требований конкретной сети, включая объем трафика, длину участка и доступное оборудование. Для сложных сетей рекомендуется использовать модульные устройства, которые позволяют добавлять новые компоненты без остановки работы системы.
Разработка сетей с использованием OADM требует тщательного планирования и учета всех параметров. Правильный подбор оборудования, настройка системы и соблюдение стандартов обеспечивают стабильную передачу данных и минимальные затраты на обслуживание.
