Технология DWDM: увеличение пропускной способности оптоволоконных линий
Технология DWDM, или мультиплексирование с разделением по длинам волн, является ключевым способом увеличения пропускной способности оптических каналов, позволяя передавать значительные объемы данных без необходимости прокладки дополнительных кабелей.
Этот метод основан на объединении нескольких независимых потоков информации, передаваемых по различным длинам волн, в единый транспортный канал. Для реализации данной технологии необходимы специальные устройства, материалы и строгие соблюдение технических параметров.
Для начала важно выбрать кабели с низкими потерями, которые соответствуют требованиям ITU-T G.652.D, G.657.A1 или A2, так как они обладают высокой совместимостью с оборудованием и минимизируют затухание в диапазоне от 1260 до 1625 нм.
Эти стандарты регламентируют физические характеристики стеклянного сердечника и оболочки, а также допустимые изгибы и долговечность материала. Например, кабель с допустимым радиусом изгиба до 7,5 мм упрощает монтаж, не ухудшая качества сигнала.

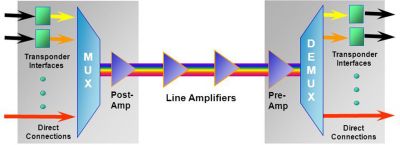

На практике к установке оборудования DWDM предъявляются жесткие требования. Для организации системы необходимы мультиплексоры и демультиплексоры, которые обеспечивают объединение и разделение спектра длин волн. Чаще всего используются устройства на базе планарных световодов или волновых решеток.
Первый тип обеспечивает передачу с низким уровнем перекрестных помех, что особенно важно на участках с высокой плотностью каналов. Для эффективного использования всей ширины спектра желательно выбирать устройства, поддерживающие каналы с шагом 50 ГГц, что соответствует 0,4 нм в оптическом диапазоне.
Источники света для передачи данных должны обладать высокой стабильностью и минимальным спектральным разбросом. Наиболее распространены лазеры с модуляцией на длинах волн в диапазоне от 1525 до 1565 нм (C-диапазон) или от 1570 до 1610 нм (L-диапазон).
Для каждого лазера требуется точная настройка частоты, отклонение которой не должно превышать 0,01 нм, иначе возникает риск наложения каналов и роста ошибок. Современные системы используют генераторы с автоматической подстройкой частоты, минимизирующие влияние температурных изменений.
Для приема и передачи данных через DWDM-системы применяются транспондеры, которые преобразуют электрические сигналы в оптические и обратно. Эти устройства должны поддерживать скорости от 10 Гбит/с до 400 Гбит/с на канал, а их интерфейсы обычно соответствуют стандартам Ethernet, OTN или SDH.
Практически важно, чтобы транспондеры имели встроенные функции компенсации дисперсии, так как хроматическая дисперсия в стеклянной среде увеличивается с ростом длины линии. Например, при передаче на расстояние 80 км без компенсации дисперсии ошибка передачи может достигать 10⁻³, что значительно ухудшает качество связи.
Оптические усилители играют важную роль в поддержании стабильности сигнала. Наиболее распространены EDFA (на основе эрбия), которые работают в C-диапазоне. Эти устройства обеспечивают усиление без преобразования сигнала в электрическую форму, что уменьшает задержки.
Усилители должны соответствовать требованиям по шумовому коэффициенту, который не превышает 5 дБ для качественной передачи данных. Например, для протяженных сетей с длиной более 100 км важно предусматривать усиление каждые 40–60 км, чтобы избежать затухания.
Мощность сигнала в каждом канале должна быть строго сбалансирована. Например, для входных сигналов мощностью от -15 до -5 дБм необходимо настроить выходной уровень так, чтобы он не превышал -3 дБм, иначе возможно повреждение приемных модулей.
Оптические аттенюаторы помогают корректировать мощность в случае превышения допустимого уровня. Эти устройства могут быть регулируемыми, что позволяет оперативно адаптировать систему при изменении нагрузки.
Практическое внедрение DWDM требует учета параметров фильтров, используемых для разделения и объединения каналов. Пропускная способность фильтра должна быть не меньше 0,3 нм, а уровень подавления соседних каналов — не менее 25 дБ. Это обеспечит четкое разделение сигналов и устранит интерференцию. Наиболее удобны фильтры на основе тонкопленочных технологий, которые легко интегрируются в компактные мультиплексоры.
Важным шагом является тестирование качества связи после установки оборудования. Для этого используются анализаторы спектра и тестеры битовой ошибки. Анализатор должен поддерживать диапазон длин волн от 1500 до 1625 нм, а его разрешение по частоте должно составлять не менее 10 МГц. Тестеры проверяют соответствие передачи уровню BER (битовой ошибки), который не должен превышать 10⁻¹² для высокоскоростных каналов.
Для защиты данных в DWDM-сетях рекомендуется использовать шифрование на уровне оптических каналов. Современные устройства поддерживают алгоритмы AES-256, обеспечивающие надежную защиту. При этом задержка, вызванная шифрованием, не превышает 50 микросекунд, что практически не влияет на производительность.
Правильная организация среды также играет ключевую роль. Все устройства необходимо размещать в шкафах с поддержанием температуры от +10 до +35 °C и влажности до 75%. Отклонение от этих параметров может привести к снижению стабильности работы лазеров и усилителей. Для монтажа кабельных трасс важно использовать держатели и разветвители с радиусом кривизны не менее 30 мм, что предотвращает механическое повреждение сердечника.
Подключение кабелей к оборудованию производится через коннекторы, соответствующие стандартам LC, SC или MPO. Каждый разъем должен обеспечивать отражение сигнала на уровне не выше -55 дБ, чтобы исключить потери. Перед установкой разъемы очищают изопропиловым спиртом для удаления пыли и жировых загрязнений.
Выбор оборудования и материалов для DWDM требует тщательного анализа спецификаций и условий эксплуатации. Соблюдение стандартов ITU-T и практических рекомендаций минимизирует вероятность ошибок, обеспечивая стабильность и высокую производительность системы.
