Оптические разветвители: принцип действия, виды и практическое применение в пассивных оптико-волоконных сетях

Оптические разветвители представляют собой устройства, которые распределяют один оптический сигнал между несколькими выходами. Они выполняют важную роль в сетях, где необходимо передавать информацию одновременно нескольким пользователям. Основной принцип работы этих устройств заключается в делении светового потока, проходящего по волокну, на несколько частей, каждая из которых направляется в разные выходные волокна. Это достигается за счет использования различных оптических технологий и материалов.

В пассивных оптических сетях разветвители работают без применения активных компонентов, таких как электроника или источники энергии. Это существенно снижает затраты на эксплуатацию и техническое обслуживание сетей. Однако, поскольку сигнал делится на несколько частей, неизбежно возникают потери мощности. Основным фактором, влияющим на эти потери, является коэффициент деления — чем больше выходов у устройства, тем большее количество энергии теряется на каждом из них.

Кроме того, важную роль играют такие факторы, как коэффициент затухания, который отражает степень потерь сигнала при передаче, и общая длина волокна. Оптические разветвители обеспечивают передачу данных с минимальными искажениями, что делает их незаменимыми в телекоммуникационных сетях.

Материалы и технологии производства оптических разветвителей

Основные материалы, используемые при производстве оптических разветвителей, включают кварцевое стекло и различные полимеры. Кварцевое стекло обеспечивает высокую прозрачность для световых сигналов и минимальные потери при передаче. Полимеры же используются для создания дополнительных слоев защиты и усиления прочности конструкции.

Важным фактором является использование материалов высокого качества. Это напрямую влияет на долговечность и эксплуатационные характеристики устройств. Высококачественные материалы снижают вероятность появления микротрещин и других дефектов, которые могут привести к значительным потерям сигнала.

Производственные технологии можно разделить на несколько категорий. Одним из наиболее распространенных методов является термическая диффузия, при которой оптические волокна сплавляются под воздействием высоких температур. Этот процесс позволяет обеспечить равномерное распределение сигнала между выходами, что критически важно для качественной работы. Еще одной технологией является метод сплавления оптоволокон, при котором волокна соединяются под давлением и температурой, образуя надежные и стабильные соединения.

Основные типы оптических разветвителей

Оптические разветвители подразделяются на несколько типов, среди которых наиболее распространенными являются PLC (Planar Lightwave Circuit) и FBT (Fused Biconical Taper). Эти два типа различаются по своей конструкции, технологии производства и области применения.

PLC-разветвители основаны на использовании планарных световодных схем. Они представляют собой миниатюрные устройства с высокой точностью деления сигнала. Их основным преимуществом является стабильная работа при высоких коэффициентах деления (до 1:64 и выше). PLC-устройства широко применяются в магистральных и распределительных сетях, где требуется передача большого объема данных на длительные расстояния.

FBT-разветвители, в свою очередь, основаны на технологии сплавления оптоволокон. Они применяются для распределения сигнала на небольшие расстояния и чаще всего используются в домашних или корпоративных сетях с низкими требованиями к передаче данных. Основное преимущество — их относительно низкая стоимость, что делает устройства востребованными для бюджетных решений.

Сравнивая PLC и FBT-разветвители, можно отметить, что PLC обеспечивает более высокую точность и стабильность сигнала, тогда как FBT является экономически выгодным решением для небольших сетей. Оба типа находят свое применение в зависимости от требований сети и бюджета.

Коэффициент деления и его влияние на качество сигнала

Коэффициент деления оптического разветвителя определяет, на сколько частей делится исходный сигнал. Наиболее распространенные коэффициенты деления включают 1:2, 1:4, 1:16 и 1:32. Чем больше частей, на которые делится сигнал, тем выше потери мощности. Поэтому выбор коэффициента деления является ключевым моментом при проектировании сети.

Для магистральных линий, где требуется передача сигнала на большое расстояние, рекомендуется использовать разветвители с низким коэффициентом деления (1:2 или 1:4), чтобы минимизировать потери и сохранить качество сигнала. В распределительных сетях, где расстояния до конечных устройств относительно небольшие, допустимо использование устройств с коэффициентами деления 1:16 или даже 1:32.

Кроме того, важно учитывать особенности эксплуатации сети в зависимости от типа пользователей. Например, в городских сетях, где абоненты расположены относительно близко друг к другу, можно использовать высокий коэффициент деления. В сельских сетях, где расстояния между абонентами больше, предпочтительнее использовать устройства с меньшим коэффициентом.

Особенности применения в пассивных оптических сетях (PON)

Эти сети используют разветвители для распределения сигнала между абонентами без необходимости использования активных устройств. Это позволяет значительно сократить затраты на обслуживание сети и упростить ее эксплуатацию.

Разветвители находят широкое применение в таких архитектурах сетей, как FTTx и FTTH, где требуется передача сигнала на большое количество абонентов с минимальными потерями. Благодаря их использованию, операторы сетей могут эффективно распределять интернет-сигнал, что делает пассивные оптические сети одним из наиболее популярных решений для городских и сельских районов.

Среди преимуществ использования в PON можно выделить экономичность, простоту установки и долговечность. Однако важно учитывать и некоторые ограничения. Например, при увеличении числа пользователей возрастает коэффициент деления, что может привести к значительным потерям мощности сигнала. Поэтому при проектировании сетей важно учитывать все эти аспекты, чтобы обеспечить стабильную работу сети.

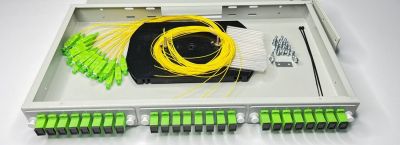

Монтаж и эксплуатационные требования

Монтаж оптических разветвителей требует соблюдения ряда технических условий. Первым шагом является выбор правильного места для установки разветвителя. Он должен находиться в защищенном от влаги и пыли месте, так как любые внешние воздействия могут привести к ухудшению качества сигнала.

При монтаже важно соблюдать требования к температурному режиму. Устойства должны работать в пределах допустимых температур, чтобы избежать повреждений волокна. Также необходимо избегать механических нагрузок на кабели и разветвители, так как это может привести к их повреждению и, как следствие, к потере сигнала.

Кроме того, при монтаже оптических кабелей следует учитывать радиус изгиба волокна. Слишком резкий изгиб может привести к нарушению целостности сигнала и увеличить потери. Для предотвращения таких ситуаций рекомендуется прокладывать кабели по специальным каналам, обеспечивающим необходимый радиус изгиба.

Технические параметры и их влияние на выбор

Выбор оптического разветвителя зависит от множества технических параметров. Одним из ключевых является уровень затухания сигнала. Чем меньше затухание, тем лучше качество сигнала на выходе. Для магистральных сетей с большими расстояниями необходимо выбирать разветвители с минимальными потерями.

Другим важным параметром является рабочий диапазон длин волн. Для большинства сетей используются длины волн 1310 нм и 1550 нм, однако в некоторых случаях могут применяться и другие диапазоны. Важно, чтобы разветвитель был совместим с используемым оборудованием, иначе это может привести к потерям сигнала и снижению эффективности сети.

Поляризационное зависимое затухание — еще один параметр, который стоит учитывать при выборе. Этот параметр отражает, как сильно затухание зависит от поляризации света, проходящего через волокно. В сетях с высокими требованиями к качеству передачи данных рекомендуется выбирать устройства с минимальным поляризационным зависимым затуханием.

Практические советы по выбору устройства

Магистральные сети. В этих сетях передача данных осуществляется на большие расстояния, поэтому важно минимизировать потери сигнала. Для магистральных линий подходят разветвители с низким коэффициентом деления (1:2, 1:4), так как потери на каждом выходе будут меньше. Это позволяет поддерживать качественную передачу данных даже на протяженных участках сети.

Городские сети. В условиях плотной застройки и большого числа абонентов выбираются устройства с более высоким коэффициентом деления (1:8, 1:16). Здесь расстояния между точками подключения относительно небольшие, и даже при значительных потерях мощности сигнал остается достаточно сильным для обеспечения надежной связи.

Сельские сети. В сельских районах, где абоненты могут находиться на большом удалении друг от друга, рекомендуется использовать устройства с низким коэффициентом деления, чтобы минимизировать потери сигнала. Обычно в таких сетях используются разветвители 1:2 или 1:4, что позволяет сократить количество необходимых регенераторов сигнала и улучшить общую пропускную способность сети.

Выбирая разветвитель, следует ориентироваться на архитектуру сети. В магистральных сетях основной задачей является минимизация потерь, поэтому лучше использовать PLC-разветвители с низким коэффициентом деления. Эти устройства обеспечивают высокую точность и равномерное распределение сигнала, что особенно важно на длинных линиях связи. В городских сетях, где важнее экономия ресурсов и возможность подключения большого числа абонентов, также рекомендуются PLC-разветвители, но уже с более высоким коэффициентом деления.

Для домашних сетей подойдут и более дешевые FBT-разветвители. Они менее точны в распределении сигнала, но вполне справляются с задачей передачи данных на небольшие расстояния, что делает их идеальным выбором для частных домов и небольших офисов.

В городской инфраструктуре, где требуется подключение большого числа пользователей, часто применяются PLC-разветвители с коэффициентом деления 1:16 или 1:32. Это позволяет оператору сети экономить на оборудовании, подключая больше абонентов без дополнительных затрат на установку новых разветвителей.

Для промышленных сетей, которые могут включать в себя сложные структуры передачи данных на больших расстояниях, выбор разветвителя должен учитывать устойчивость к внешним воздействиям и высокую пропускную способность. В таких сетях чаще используются PLC-разветвители с коэффициентом деления 1:4 или 1:8.

Сельские районы, где расстояния между абонентами могут быть значительными, требуют разветвителей с минимальными потерями сигнала. На практике это означает использование FBT-разветвителей с коэффициентом деления 1:2 или 1:4. Это решение позволяет сохранить качество сигнала на больших расстояниях без необходимости использования усилителей.
