Волоконно-оптические коннекторы: типы и критерии выбора
Волоконно-оптические системы играют ключевую роль в передаче данных на больших скоростях и расстояниях. Один из важнейших элементов этих систем — волоконно-оптические коннекторы, которые обеспечивают соединение оптических волокон и позволяют передавать световой сигнал с минимальными потерями. В этой статье мы подробно разберем, что такое волоконно-оптические коннекторы, их основные типы и критерии, на которые следует обращать внимание при выборе.
Что такое волоконно-оптические коннекторы
Коннекторы служат для стыковки оптических волокон, обеспечивая максимально точное совмещение их торцов, что позволяет световому сигналу проходить с минимальными потерями. Это крайне важно для обеспечения качественной и стабильной передачи данных на большие расстояния, так как даже незначительные расхождения могут привести к значительным потерям сигнала.
Принцип работы волоконно-оптического коннектора основан на передаче светового сигнала через оптические волокна. В конструкции коннектора присутствует несколько основных элементов: феррул, корпус и соединительные элементы. Феррул, как правило, изготовлен из керамики или высокопрочного пластика и служит для центрирования и фиксации оптического волокна. Корпус защищает внутренние элементы коннектора и способствует его надежной установке в порт. Соединительные элементы обеспечивают плотное соединение коннектора с портом, что минимизирует риск потерь сигнала.

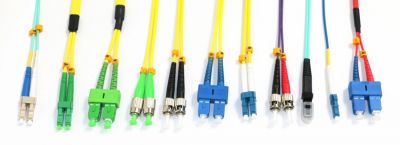

Типы волоконно-оптических коннекторов
Существует множество типов коннекторов, которые различаются по своей конструкции, применению и особенностям. Рассмотрим основные из них.
ST (Straight Tip). Этот тип коннектора имеет штыревой разъем с закручивающимся фиксатором. ST-коннекторы часто используются в локальных сетях и корпоративных сетях. Они обеспечивают надежное соединение и просты в установке, однако могут быть менее удобны для систем, требующих высокой плотности подключения.
SC (Subscriber Connector). SC-коннекторы имеют прямоугольную форму и защелкивающийся механизм, что делает их удобными для быстрой установки и снятия. Они обеспечивают высокую надежность соединения и стабильность передачи сигнала. SC-коннекторы часто используются в телекоммуникационных сетях и дата-центрах, благодаря своей простоте и эффективности.
LC (Lucent Connector). LC-коннекторы обладают компактным форм-фактором, что делает их подходящими для плотной укладки, особенно в дата-центрах, где требуется экономия пространства. LC-коннекторы часто используются в телекоммуникациях и высокоскоростных сетях передачи данных. Благодаря меньшему размеру они могут эффективно использоваться в системах с большим количеством соединений на ограниченной площади.
FC (Ferrule Connector). FC-коннекторы отличаются наличием резьбового соединения, что обеспечивает дополнительную прочность и надежность. Они часто используются в агрессивных средах, где присутствуют вибрации или сильные механические воздействия, например, в промышленных сетях или на объектах с высокой степенью физической нагрузки.
MTP/MPO (Multi-Fiber Push On/Pull Off). Многоволоконные коннекторы MTP и MPO предназначены для одновременной передачи больших объемов данных. Эти коннекторы применяются в высокопроизводительных системах, таких как центры обработки данных (ЦОД), где требуется высокая плотность соединений и максимальная пропускная способность. Благодаря возможности передачи данных по нескольким волокнам одновременно, они востребованы в инфраструктуре будущего с высокими требованиями к скорости и объему информации.
Материалы волоконно-оптических коннекторов
Качество и долговечность волоконно-оптического коннектора во многом зависят от используемых материалов.
Один из ключевых элементов коннектора — феррул, который непосредственно контактирует с оптическим волокном и отвечает за его центрирование. Наиболее распространенные материалы для феррула — это керамика, пластик и металл. Керамические феррулы считаются наиболее точными и долговечными, так как они обеспечивают минимальные потери при соединении благодаря высокой жесткости и стойкости к износу.
Материалы корпуса могут варьироваться от пластика до металла в зависимости от требований к прочности и защите от внешних воздействий. Металлические корпуса используются в тех случаях, когда требуется высокая прочность и устойчивость к внешним условиям, таким как вибрации, удары или воздействие окружающей среды.
Пылезащитные крышки защищают оптические волокна от загрязнения и повреждений. Это необходимый элемент для обеспечения стабильной работы оптических систем, так как даже небольшие частицы пыли на поверхности волокна могут существенно ухудшить качество передачи сигнала.
Параметры и характеристики для выбора коннектора
При выборе волоконно-оптического коннектора важно учитывать ряд параметров, которые могут влиять на качество соединения и стабильность передачи данных.
Тип волокна. Коннекторы могут быть предназначены для одномодового или многомодового волокна. Одномодовые коннекторы используются для передачи данных на большие расстояния, так как они минимизируют дисперсию сигнала. Многомодовые коннекторы чаще применяются в локальных сетях и на коротких дистанциях, где приоритет отдается скорости передачи.
Тип соединения. Полировка торца коннектора также имеет большое значение для качества соединения. Существуют два основных типа полировки — UPC (Ultra Physical Contact) и APC (Angled Physical Contact). UPC-коннекторы обеспечивают минимальные потери при прямом контакте торцов волокон, тогда как APC-коннекторы с угловой полировкой минимизируют возвратные потери, что особенно важно для высокоскоростных систем передачи данных.
Коэффициент возврата сигнала. Возвратные потери характеризуют количество света, возвращающегося обратно в источник при соединении волокон. Чем выше этот показатель, тем больше искажений возникает в системе. Коннекторы с угловой полировкой (APC) позволяют существенно снизить возвратные потери и улучшить качество передачи сигнала.
Уровень затухания. Затухание измеряет потери сигнала при его передаче через соединение. Чем ниже затухание, тем выше качество сигнала на выходе. Коннекторы с низким уровнем затухания обеспечивают более стабильную передачу данных и меньшее количество ошибок.
Выбор волоконно-оптического коннектора
Чтобы выбрать правильный волоконно-оптический коннектор, необходимо учитывать несколько факторов.
Определение типа сети. Первым шагом является определение назначения сети: корпоративная, телекоммуникационная или дата-центр. Каждая из этих сетей предъявляет разные требования к коннекторам, начиная от плотности укладки и заканчивая скоростью передачи данных.
Количество волокон. Определите, требуется ли одно или многомодовое соединение. В многоволоконных системах, таких как дата-центры, используются многомодовые коннекторы, которые позволяют передавать большие объемы данных по нескольким волокнам одновременно.
Условия эксплуатации. Температурные условия, вибрации, влажность – все это должно учитываться при выборе коннектора. Для агрессивных сред лучше подойдут металлические корпуса и резьбовые соединения, такие как FC-коннекторы.
Расстояние передачи. Для больших расстояний предпочтение отдается одномодовым волокнам и соответствующим им коннекторам, таким как SC или LC. Многомодовые волокна используются на коротких дистанциях.
Одной из самых распространенных ошибок является неправильный выбор типа волокна. Это может привести к несовместимости коннекторов и ухудшению качества передачи данных. Также ошибки при полировке торца могут вызвать серьезные потери сигнала, что негативно сказывается на общей производительности системы.
Особенности монтажа и использования волоконно-оптических коннекторов
Правильная установка коннектора напрямую влияет на качество соединения и передачу данных. Рассмотрим основные шаги по монтажу.
Подготовка волокна. Перед установкой коннектора волокно необходимо тщательно очистить и отполировать. Любые загрязнения или неровности могут вызвать серьезные потери сигнала.
Установка и фиксация ферула. Феррул должен быть установлен с максимальной точностью для обеспечения надежного соединения. Любое отклонение от оси может привести к значительным потерям сигнала.
Проверка качества соединения. После установки коннектора необходимо провести тестирование на возвратные потери и затухание. Это поможет убедиться в том, что соединение выполнено правильно и сигнал передается с минимальными потерями.
Очистка и защита от пыли. Регулярная очистка и использование защитных колпачков помогают предотвратить загрязнение и повреждение волокна, что значительно продлевает срок службы системы.
