Волоконно-оптические усилители EDFA: принципы работы и характеристики
В оптоволоконных линиях передачи данных усиливающие устройства необходимы для поддержания качества сигнала на дальних расстояниях. Один из самых популярных типов таких усилителей — это усилитель на основе эрбиевого волокна (EDFA). EDFA представляет собой оптический усилитель, который усиливает световой сигнал без преобразования его в электрический, благодаря чему сохраняется скорость и качество передачи данных.
EDFA использует активное волокно, легированное ионами эрбия. Когда световой сигнал проходит через такое волокно, ионы эрбия возбуждаются под воздействием накачивающего лазера, что приводит к усилению сигнала. Этот процесс стимулированного излучения делает EDFA ключевым компонентом для современных оптических телекоммуникационных систем.

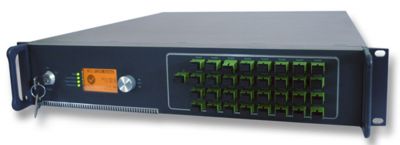

Состав и структура EDFA
EDFA состоит из нескольких основных компонентов, которые обеспечивают его работу. Ключевым элементом является активное оптоволокно, легированное ионами эрбия. Легирование подразумевает внедрение ионов эрбия в структуру волокна, что и создает условия для усиления сигнала.
Накачивающий лазер играет важную роль в создании условий для инверсии населенности, что необходимо для стимулированного излучения. Лазер подает на волокно свет с длиной волны около 980 или 1480 нм, возбуждая ионы эрбия. Для управления и фильтрации сигналов используются дополнительные компоненты — фильтры и разделители спектра, которые позволяют оптимизировать процесс усиления и предотвратить возможные помехи.
Особенность материалов, используемых в активном волокне, заключается в их способности эффективно поглощать накачивающий свет и переносить энергию в усиливаемый сигнал. Оптоволокно с легированием эрбия обычно работает в диапазоне длин волн около 1550 нм, что делает его оптимальным для работы с телекоммуникационными системами.
Принцип работы EDFA
Основой работы EDFA является процесс инверсии насыщенности. Это означает, что при воздействии накачивающего лазера ионы эрбия переходят в возбужденное состояние, а затем высвобождают энергию в форме фотонов при взаимодействии с проходящим световым сигналом.
Процесс накачки происходит за счет подачи света от лазера на волокно с легированием эрбия. Наиболее часто используются длины волн накачки 980 нм и 1480 нм. Эти длины волн оптимальны для эффективного возбуждения ионов эрбия и обеспечения максимального усиления сигнала.
Когда фотон светового сигнала проходит через волокно, легированное эрбием, возбужденные ионы эрбия передают свою энергию этому фотону, тем самым усиливая его. Этот процесс называется стимулированным излучением и лежит в основе работы EDFA.
Характеристики EDFA
EDFA обладает рядом характеристик, которые делают его столь востребованным в оптических телекоммуникациях. Одна из ключевых характеристик — коэффициент усиления, который зависит от мощности накачки и концентрации ионов эрбия в волокне. Чем больше ионов участвует в процессе инверсии населенности, тем большее усиление сигнала можно достичь.
Спектральная полоса усиления EDFA охватывает длины волн в диапазоне около 1530–1565 нм, что совпадает с одним из окон низких потерь для оптических волокон. Это делает EDFA идеальным для усиления сигнала в длинноволновом диапазоне, используемом в большинстве современных систем передачи данных.
Отношение сигнал/шум (OSNR) является еще одной важной характеристикой, которая определяет качество передаваемого сигнала. Чем выше это соотношение, тем чище сигнал и меньше искажений. Для поддержания высокого OSNR важно избегать перегрузки усилителя, когда сигнал превышает уровень насыщения.
Уровень насыщения — это максимальная мощность, которую усилитель может обрабатывать, не теряя эффективности. При превышении этого уровня усиление снижается, что может привести к ухудшению качества передачи данных.
Энергопотребление EDFA также играет важную роль, особенно в крупных сетях. Оптимальная настройка накачивающего лазера и правильный выбор длины волны помогают минимизировать потребление энергии без потери усиления.
Типы и режимы работы EDFA
Существует несколько типов EDFA, которые используются для разных задач в оптических сетях. Например, предварительные усилители устанавливаются перед приемниками для усиления слабого сигнала, линейные усилители поддерживают сигнал на протяжении всей линии, а выходные усилители используются для максимального усиления перед передачей сигнала на большие расстояния.
Режимы работы EDFA также варьируются в зависимости от задачи. Низкоуровневый режим используется для усиления слабых сигналов с минимальными потерями, в то время как высокоуровневый режим подходит для работы с более мощными сигналами. Выбор режима и типа усилителя зависит от особенностей сети и требуемого качества сигнала.
Практические рекомендации по использованию EDFA
При выборе EDFA важно учитывать задачи, которые предстоит решить. Если требуется усиление сигнала на больших расстояниях, предпочтительнее использовать линейные усилители. Для восстановления сигнала перед приемом — предварительные усилители.
Для оптимальной работы EDFA необходимо правильно настроить мощность накачки, чтобы избежать перегрузки усилителя. Также важно учитывать длины волн накачки и сигнала, чтобы усиление было максимально эффективным.
Установка требует точной настройки фильтров и параметров накачки, чтобы минимизировать потери и улучшить качество передачи данных. При этом важно учитывать специфику системы передачи, так как неправильно выбранный усилитель может ухудшить качество сигнала.
Риски и ограничения использования EDFA
Как и любое оборудование, EDFA имеет свои ограничения. Одно из них — ограничение по мощности накачки. Если мощность накачивающего лазера слишком велика, это может привести к перегрузке усилителя и ухудшению качества передачи данных.
Нелинейные эффекты, такие как четырехволновое смешение и самовозбуждение, также могут возникать при чрезмерной мощности сигнала. Эти эффекты приводят к появлению искажений и ухудшению сигнала.
Температурные колебания могут негативно сказываться на работе EDFA. Для стабильной работы необходимо поддерживать постоянную температуру, так как перегрев или охлаждение могут снизить эффективность усиления.
Частые ошибки при использовании EDFA
Одна из распространенных ошибок при использовании EDFA — неправильная настройка мощности накачки. Слишком высокая мощность может привести к насыщению усилителя и ухудшению качества сигнала, в то время как недостаточная мощность — к низкому уровню усиления.
Также часто игнорируются характеристики шумов. Высокий уровень шумов может ухудшить качество передачи данных, особенно на больших расстояниях. Важно учитывать этот параметр при выборе усилителя и его настройки.
Ошибки при выборе длины волны накачки также могут привести к снижению эффективности усиления. Для оптимальной работы необходимо правильно настроить длину волны накачивающего лазера, чтобы усиление было максимально эффективным.
Обслуживание и контроль состояния EDFA
Для обеспечения долгосрочной работы оборудования необходимо регулярно проводить профилактическое обслуживание. Проверка мощности сигнала, уровня шума и параметров накачки поможет поддерживать стабильную работу усилителя и предотвратить возможные неисправности.
Диагностика неисправностей включает проверку на перегрузку, уровень шумов и правильную работу фильтров. В случае обнаружения проблем необходимо своевременно вносить коррективы, чтобы избежать ухудшения качества передачи данных.
Методы диагностики могут включать как автоматические системы мониторинга, так и ручную проверку параметров оборудования.
