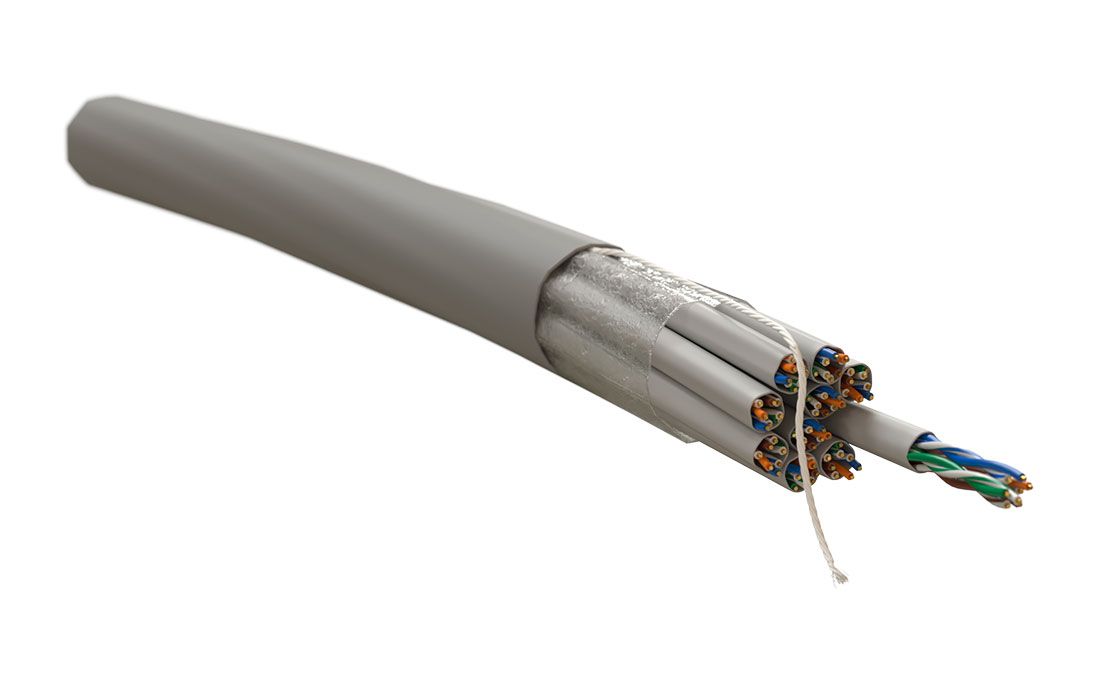

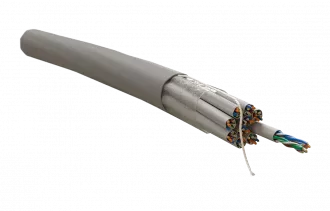

469273 UUTP4x10W-C5E-S24-IN-LSZH/LSZH-GY Cборка кабельная, 10 неэкранированных кабелей U/UTP 4х2х0,51 (24 AWG), категория 5e, однопроволочные жилы,
Доставка бесплатная* до 10000 - 500 рублей
- 14 дней возврат/обмен
- 2 года гарантия
Предназначен для использования внутри помещений. Построение магистральной и горизонтальной подсистем СКС категории 5e в условиях незначительных электромагнитных помех. Передача сигналов 1 Гбит/с на частоте до 100 МГц.
Поддерживаемые приложения
10–1000 Мбит/с Ethernet (10BASE-T, Fast 100BASE-TX, Gigabit 1000BASE-T), ATM-622 Мбит/с, 100VG-AnyLAN, Token Ring, Firewire, другие приложения кабельных систем категории 5e.
На кабеле нанесена маркировка с указанием категории кабеля, количества пар, типа и диаметра медного проводника. Кабель поставляется в картонных коробках на катушках по 305 метров.
Соответствие стандартам
IEC 61156, IEE 802.3ab (1000BASE-T)
ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 5e/ Класс D)
LSZH (исполнение «нг»): IEC 60332-3, IEC 60754, IEC 61034
Исполнение нг(A)-HF: ГОСТ 54429-2011, ГОСТ 31565-2012
Особенности и преимущества
• Неэкранированная U/UTP кабельная сборка на 24/40 пар (х4)
• Содержит 4-парные кабели под общей внешней оболочкой
• Передача сигналов 1 GbE (90 м) на частоте до 100 МГц
• Безопасная безгалогенная оболочка LSZH (нг-HF)
• Однопроволочные жилы: 0,51 мм (24 AWG)
| Проводник | Электролитическая медь |
| Изоляция жил | Полиэтилен высокой плотности (HDPE) |
| Число витых пар | 40 (4x10) |
| Диаметр проводника (жилы) | (0,51 ±0,01) мм (24 AWG) |
| Номинальное сечение жилы, мм? | 0,205 |
| Диаметр жилы по изоляции, мм | (0,91 ±0,03) |
| Диаметр внутренней оболочки, мм | (5,00 ±0,20) |
| Толщина внутренней оболочки, мм | (0,45 ±0,05) |
| Толщина внешней оболочки, мм | (1,10 ±0,30) |
| Растягивающее усилие (экспл.)1), H | 500 |
| Радиус изгиба (монтаж / экспл.)1), мм | 128 |
| Температура эксплуатации, °С | -20...+60 |
| Внешний диаметр кабельной сборки, мм | (17,2 ±1,2) |
| Диапазон частот, МГц | 1–100 |
| Волновое сопротивление (при 100 МГц), Ом | (100 ±15) |
| Электр. сопротивление жилы (при 20 °С), Ом/км | ? 93,8 |
| Омическая асимметрия жил в паре, % | ? 2 |
| Электрическая емкость рабочей пары, пФ/м | ? 56 |
| Емкостная асимметрия на частоте 1 кГц, пФ/м | ? 1,6 |
| Приведенная скорость распр. сигнала, % | ? 69 |
| Асимметрия задержки сигнала, нс/100 м | ? 45 |
| Испытательное напряжение (пост. ток), кВ/2 с | 2,5 |
| Сопротивление изоляции жил, ГОм•км | ? 5 |
| Масса 1 км кабеля (ном.), кг | 550 |
