Адаптер герметичного ввода для полимерных и ЖБИ колодцев ССД-Пайп ГЕРМО 90 мм

Предназначен для ввода спиральных труб ССД-Пайп в полимерные смотровые устройства и ЖБИ колодцы путём надёжного резьбового крепления к стенке колодца.

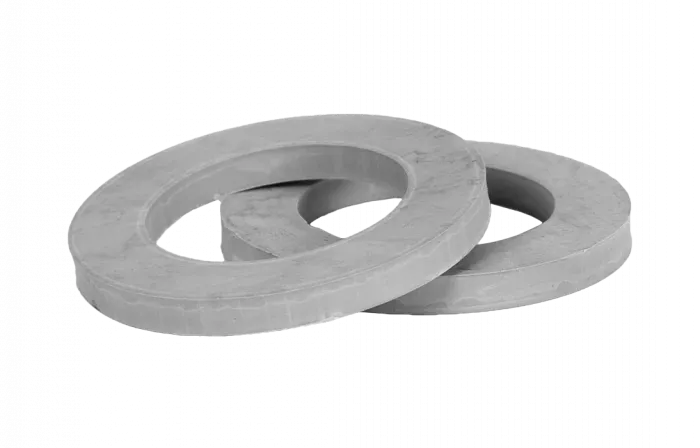

Адаптер представляет собой полый цилиндр с опорным раструбом с одной стороны корпуса и наружной приемочной резьбой с другой стороны. Для обеспечения высокой герметизации в комплект поставки входят уплотнительные кольца.

1. Ввод труб в ЖБИ колодец ККС ССД-Пайп.

Места ввода труб в колодцах ККС ССД-Пайп оснащены предустановленными муфтами. Адаптер ввода вкручивается с внутренней стороны колодца в предустановленную муфту.

Соединение адаптера ввода и трубы осуществляется с наружной стороны колодца с помощью соединительной резьбовой муфты. Муфта не входит в комплект поставки и приобретается дополнительно.

2. Ввод труб в полимерные смотровые устройства.

Ввод трубы в колодец осуществляется через отверстие в стенке колодца, которое прорезается в нужном месте с помощью кругового регулируемого сверла с резцом («балеринка»). Адаптер устанавливается в отверстие с внутренней стороны корпуса смотрового устройства. Соединение адаптера с трубой осуществляется с помощью соединительной резьбовой муфты.

Использование адаптеров ввода для полимерных и ЖБИ колодцев позволяет без применения сварки в полевых условиях обеспечить прочное на разрыв крепление трубы к стенке смотрового устройства.

Степень защиты соединения без применения уплотнительного кольца – IP68.
