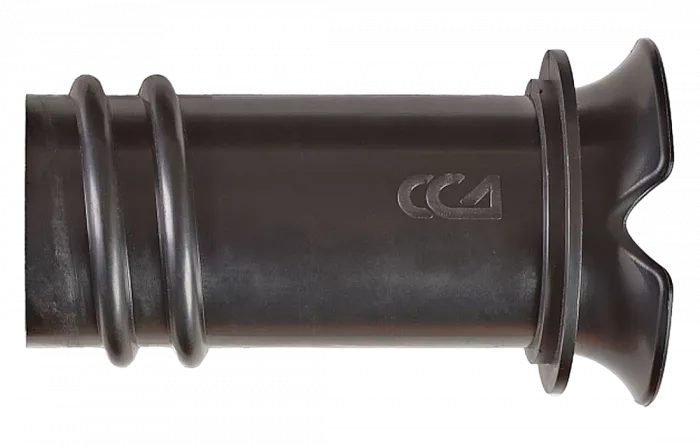

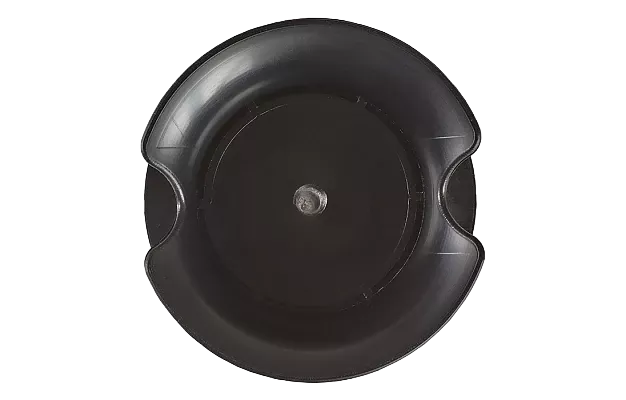

Адаптер ввода труб ССД-Пайп УльтраФ 75 мм

Предназначен для герметичного ввода трубы полимерной жесткой гофрированной спиральной (ССД-Пайп) в пластиковые кабельные колодцы путём её надёжного резьбового крепления к стенке колодца.

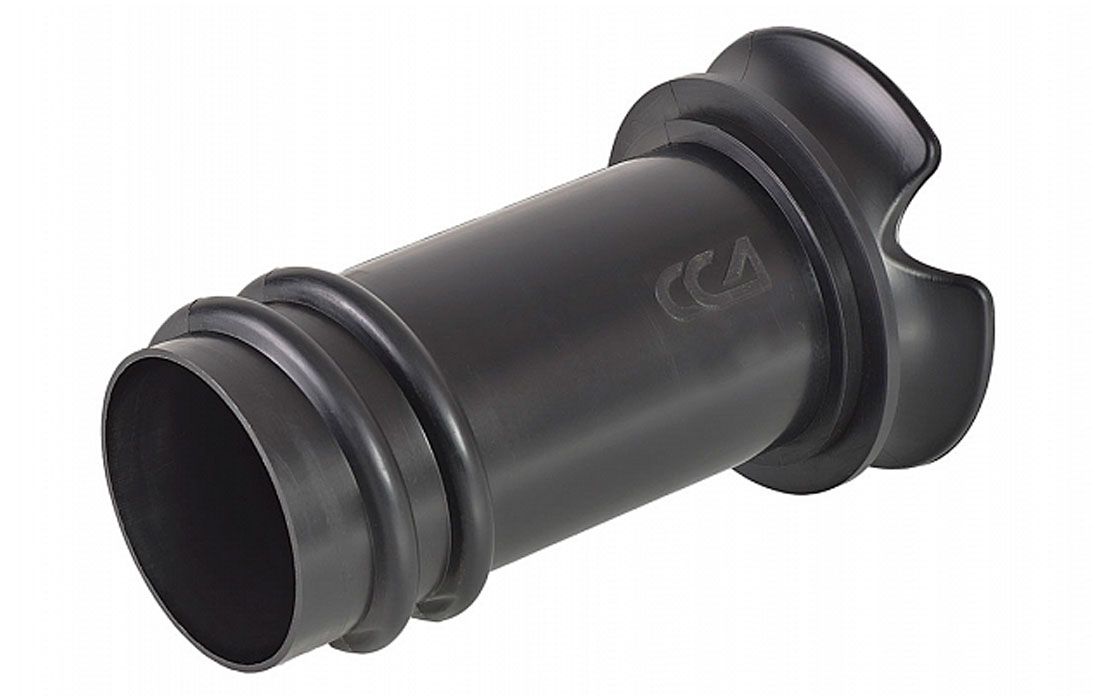

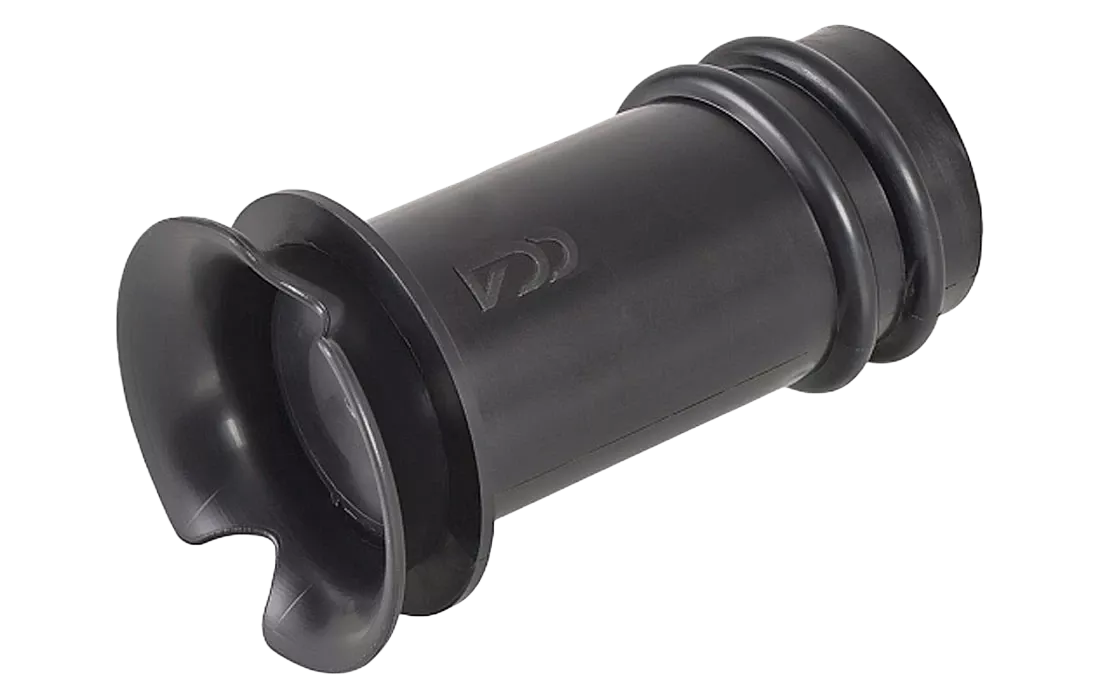

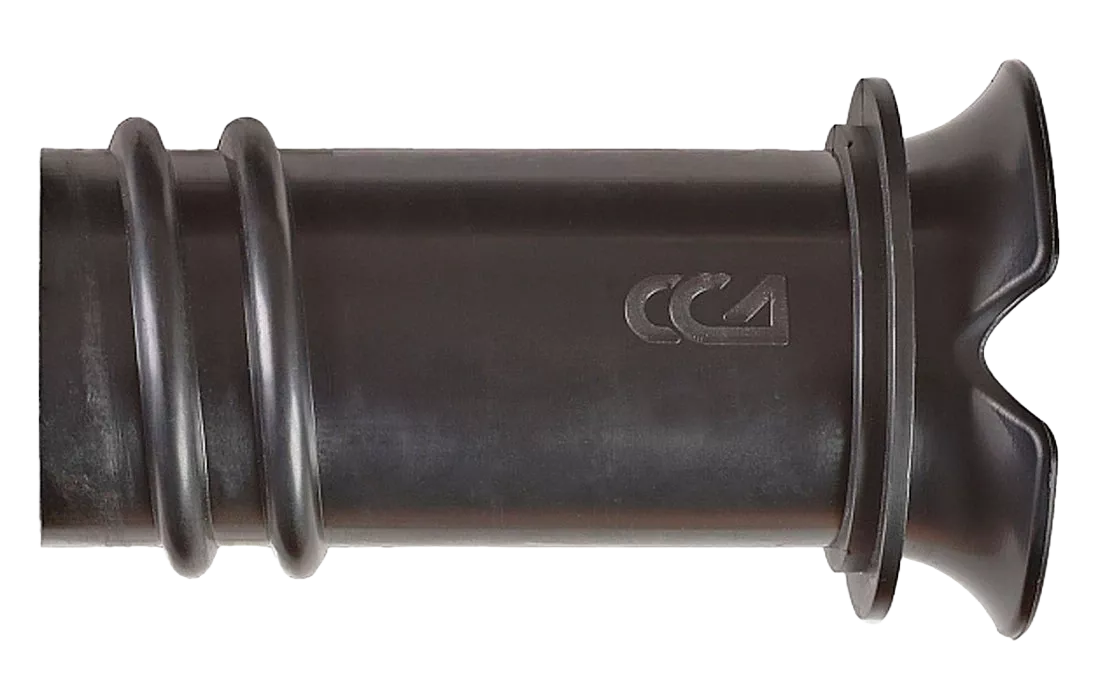

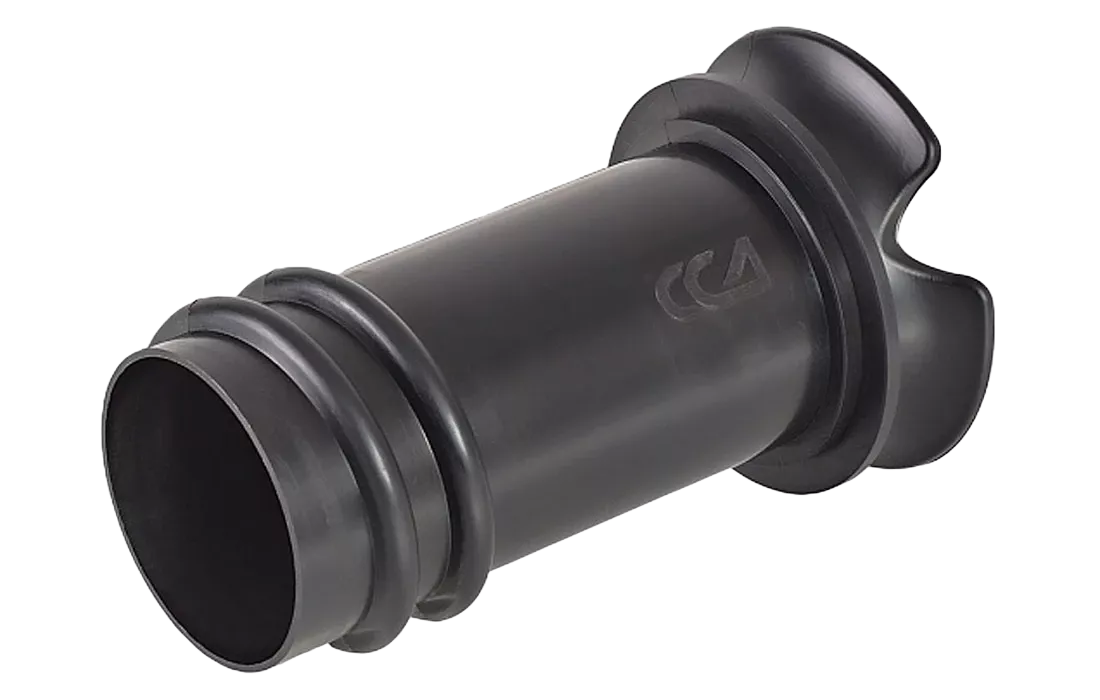

Адаптер представляет собой полый цилиндр с опорным раструбом с одной стороны корпуса и наружной приемочной резьбой с другой стороны.

Ввод трубы в колодец осуществляется через отверстие в стенке колодца, которое прорезается в нужном месте с помощью кругового регулируемого сверла с резцом («балеринка»). Адаптер устанавливается в отверстие с внутренней стороны корпуса колодца и резьбовой частью вкручивается во внутренний диаметр соединительной муфты трубы, пристыкованной к отверстию в стенке колодца.

Использование адаптеров герметичного ввода позволяет без применения сварки в полевых условиях обеспечить прочное на разрыв крепление трубы к стенке колодца и герметизировать ввод спиральной гофрированной трубы в смотровые устройства кабельной канализации. Степень герметизации соединения без использования герметизирующей прокладки – IP 54.

Адаптер «ССД-Пайп УльтраФ» соответствует:

• ГОСТ Р 20.57.406, метод 211-1 (стойкость к ультрафиолету);
• ГОСТ Р МЭК 61386.24-2014 «Трубные системы для прокладки кабелей. Часть 24. Трубные системы для прокладки в земле»;
• ГОСТ Р МЭК 61386.1-2014 «Трубные системы для прокладки кабелей»;
• ГОСТ Р 53313-2009 «Изделия погонажные электромонтажные. Требования пожарной безопасности. Методы испытаний»:
  • обладает теплостойкостью при испытаниях в соответствии с пунктом 5.1 ГОСТ Р 53313-2009;
  • обладает стойкостью к зажиганию нагретой проволоки при испытаниях в соответствии с пунктом 5.2 ГОСТ Р 53313-2009.
