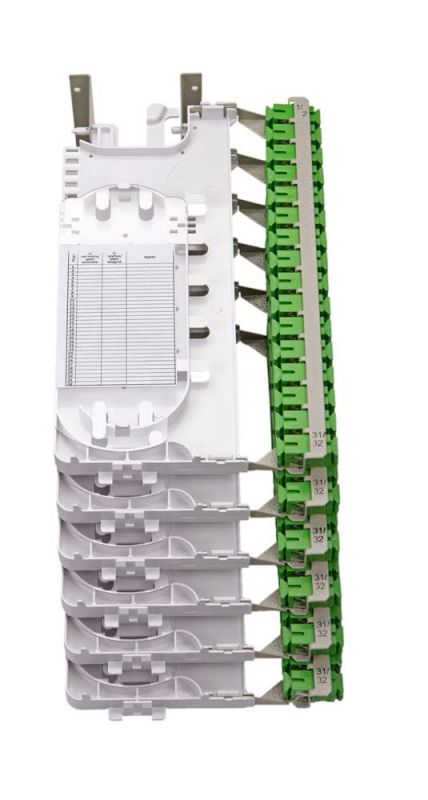

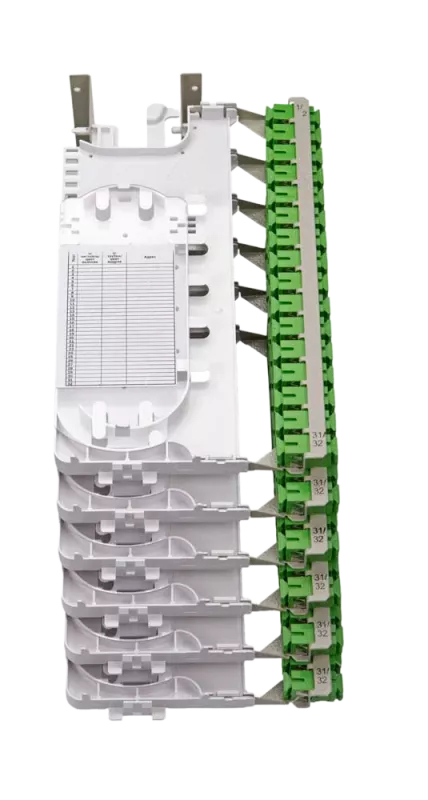

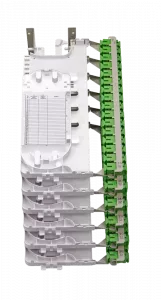

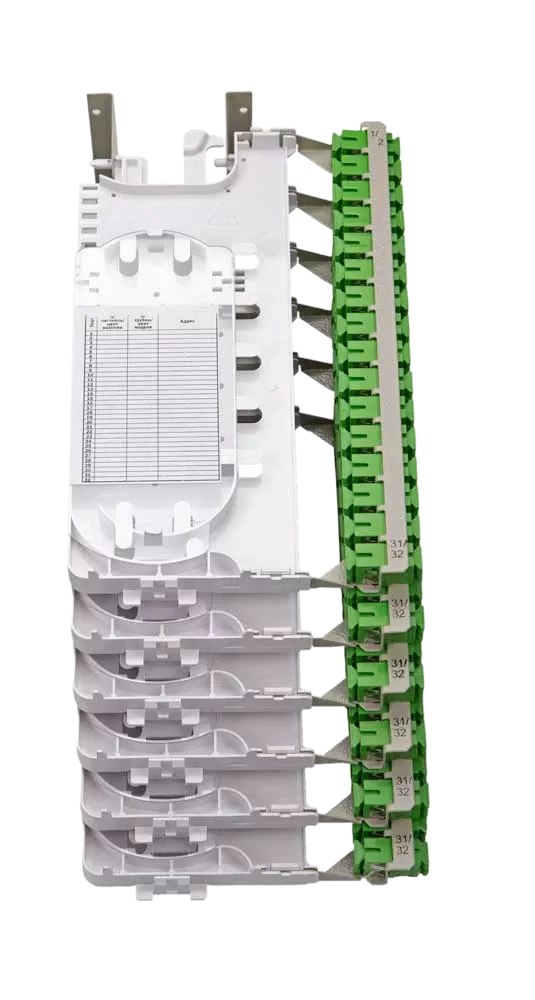

Блок кроссовый 6 модулей КБ6-К6-144SC-144SC/APC-144SC/APC ССД ВОКС-Б

В кроссах ВОКС-Б-63 используются кроссовые блоки на 6 кросс-модулей ёмкостью 144 порта FC или SC. При использовании соединителей LC ёмкость может быть удвоена.

Всего в шкафах ВОКС-Б-63 и ВОКС-Б-93 устанавливается 4 кроссовых блока.

Кроссовый модуль

Конструктивной особенностью данного решения является монтаж и кросс-коммутация ОВ в откидных кроссовых модулях, объединенных в кроссовые блоки. Каждый модуль содержит кассету для укладки ОВ и панель с адаптерами (до 24 FC или 32 SC). В собранном состоянии модули размещаются в блоке вертикально, при этом адаптерные панели образуют кроссовое поле. При повороте модуля в горизонтальное положение обеспечивается удобный доступ к адаптерам и пигтейлам. Для монтажа модуль свободно снимается с блока за счет запаса длины транспортных трубок.
