Колодец ККСр-1М-10(80) ГЕК (2024)

Колодец кабельный связи производства АО «СВЯЗЬСТРОЙДЕТАЛЬ» предназначен для установки на газонах, тротуарах и на проезжей части улиц в качестве проходного, углового или разветвительного колодца (рекомендации по выбору колодцев для проектирования и строительства).

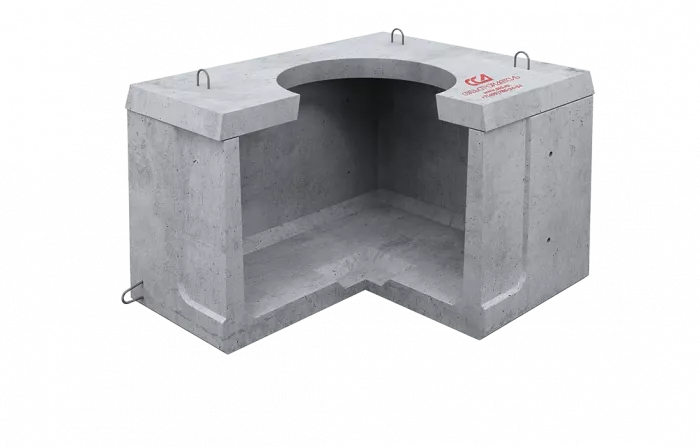

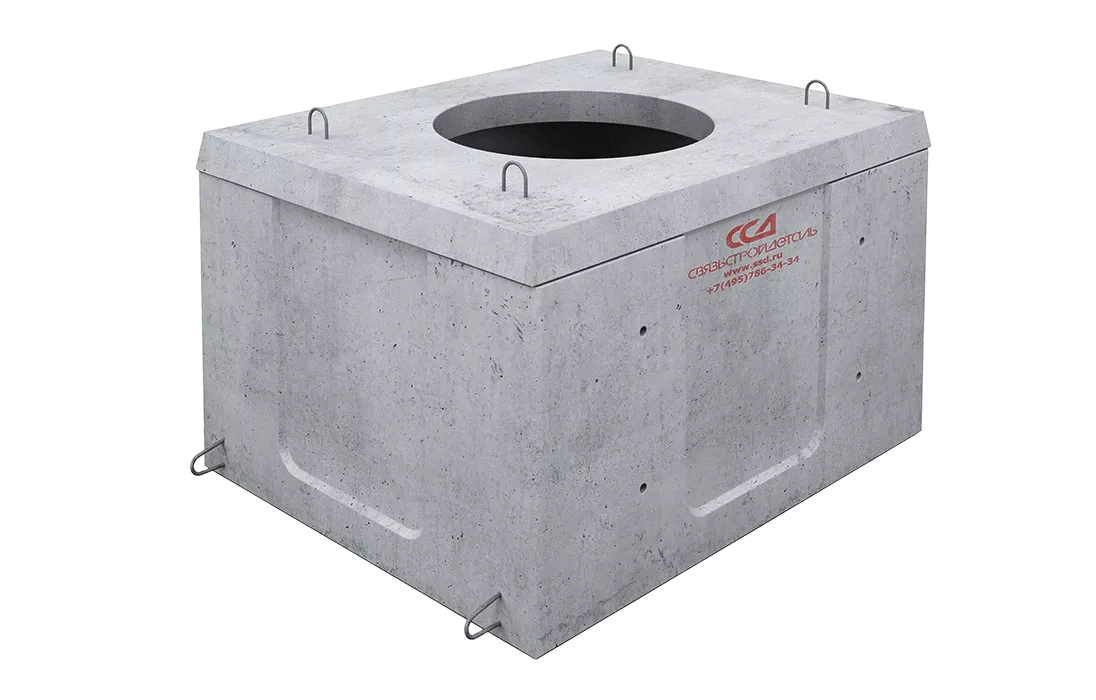

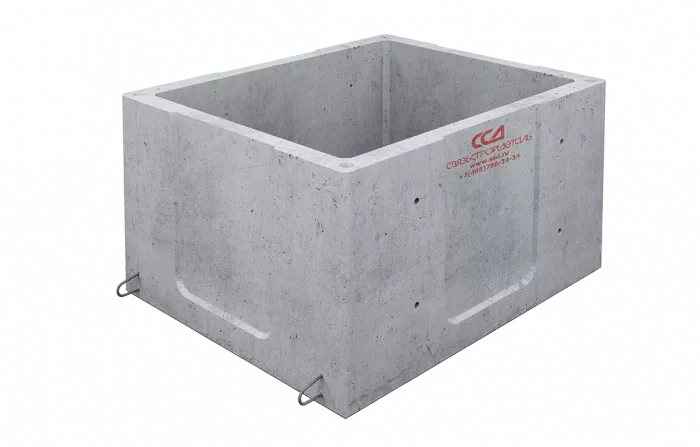

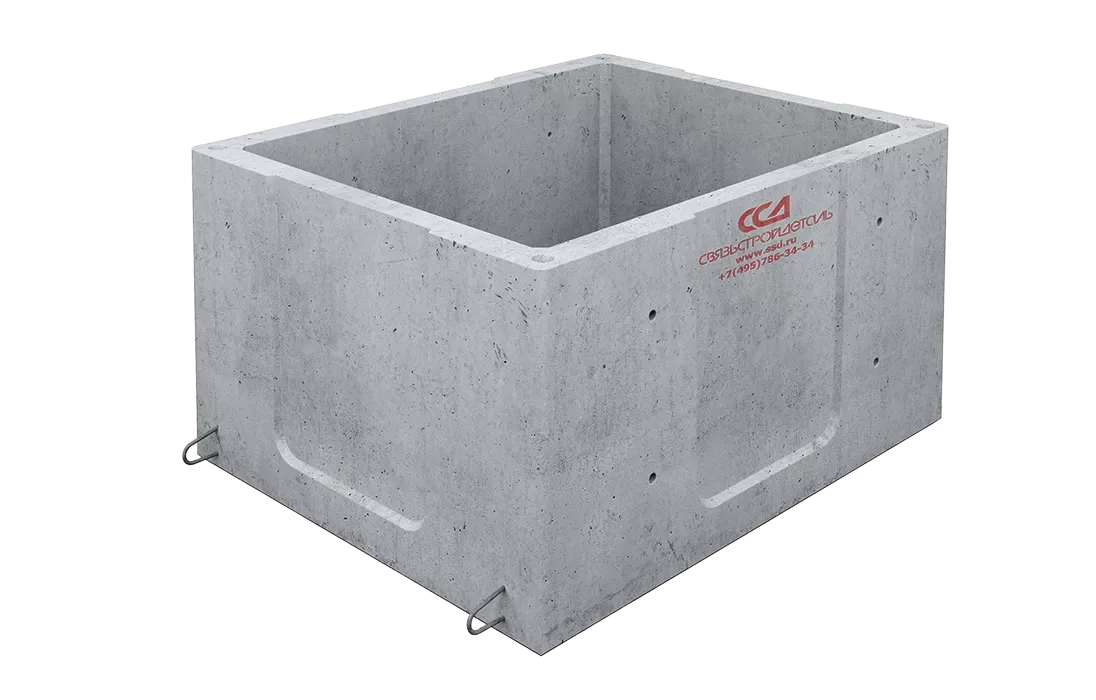

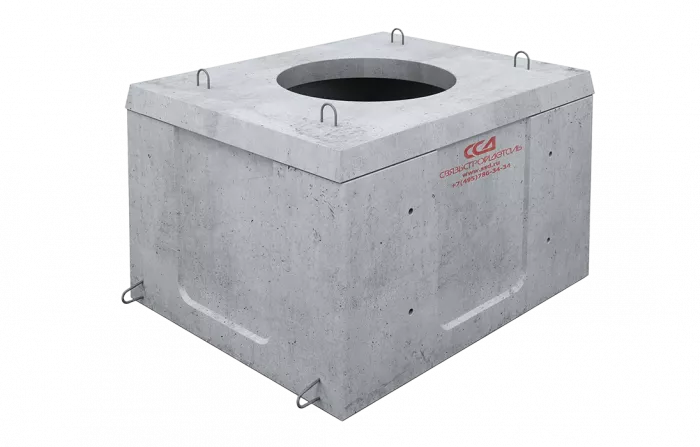

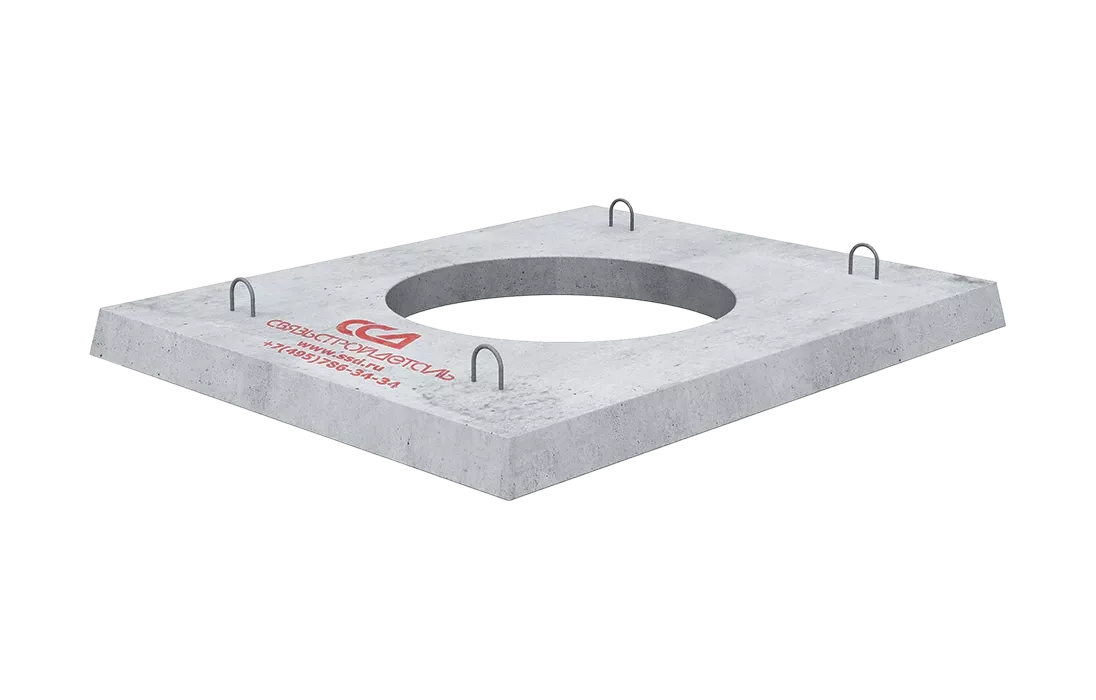

Колодец имеет в сечении прямоугольную форму и состоит из двух элементов – корпуса и плиты перекрытия с круглым отверстием диаметром 600 мм для формирования горловины с люком. В основании корпуса колодца с внутренней стороны расположена прямоугольная ниша. При необходимости, ее стенку вырезают для создания дренажа. На наружных поверхностях торцевых и боковых стен расположены глухие ниши, в пределах которых можно проделывать (высверливать) отверстия в тех местах, в которых к колодцу подходит труба.

На торцевых поверхностях корпуса колодца имеются петли для строповки при его погрузке и разгрузке с автомобиля, а также для опускания в котлован. Такое расположение петель позволяет осуществлять погрузо-разгрузочные работы корпуса колодца накрытого плитой в один прием.

В варианте комплектации «ГЕК» вместе с колодцем поставляется комплект внутренних металлоконструкций – вертикальные кронштейны, ерши с гайками и шайбами. Кабельные консоли приобретаются отдельно.

В качестве вводимых в колодец каналов могут использоваться разные как по диаметру так и по материалу трубы, такие как: труба ССД-Пайп, любые виды полиэтиленовой трубы, хризотилцементные и др.

Глубина установки колодца на тротуаре или газоне должна быть не менее 250 мм, а на проезжей части - не менее 330 мм. Подъём крышки люка на необходимую высоту от поверхности перекрытия колодца выполняется с помощью железобетонных опорных колец типа КО-1; КО-1,5; КО-0,5, а также сегментов.

Для идентификации завода-изготовителя колодца в течение всего срока эксплуатации на внутренней поверхности корпуса литьевым способом нанесен оттиск логотипа компании – ССД.

Дополнительная информация о конструкционных особенностях линейки колодцев производимых СВЯЗЬСТРОЙДЕТАЛЬ и нормах загрузки представлена в описании группы.

Подробная информация о назначении, характеристиках и полном цикле монтажа колодца представлена в «Рекомендации по сборке ККСр-1-10(80)».

Отдельно о качестве производства ССД:

После совместных разработок АО «СВЯЗЬСТРОЙДЕТАЛЬ» и ООО «НИИЖБ» учитывая воздействие агрессивной среды, современные условия эксплуатации, железобетонные изделия производства АО «СВЯЗЬСТРОЙДЕТАЛЬ», выдерживают многократные циклы заморозки и оттаивания, сохраняя при этом на длительное время свои технические характеристики.

Колодец кабельной канализации связи изготавливается из тяжёлого бетона по ГОСТ 26633. Характеристики бетона: класс бетона-В25; морозостойкость-F200; водонепроницаемость-W8.

Класс бетона показывает фактическую прочность материала из которого изготовлено изделие, прочность бетона измеряется в кгс/см2. Чем выше класс бетона, тем лучше его технические характеристики: прочность бетона, морозостойкость, водонепроницаемость.

Морозостойкость – данный показатель отображает количество циклов замораживания и оттаивания бетона в конструкции без снижения технических характеристик материала.

Водонепроницаемость - способность материала не пропускать влагу под определенным давлением в течение определённого времени.
