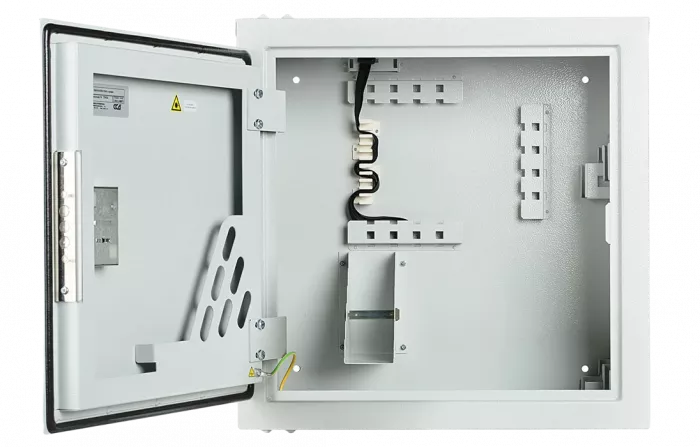

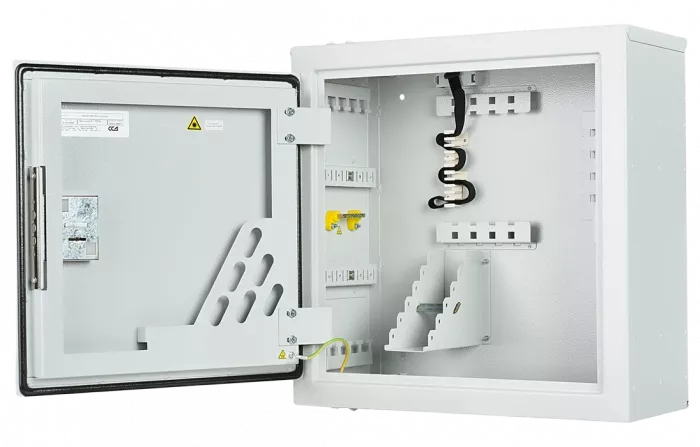

Кросс ШКОН-КПВ-192(6) с кронштейном (корпус) ССД

Артикул: 130411-00075
Нет на складе
Есть в наличии
0
12 141
+
Оптовая цена: 12 141 (мин: шт.)
Наличие:
Москва: 41 шт.
Екатеринбург: 5 шт.
Условия доставки

Доставка бесплатная* до 10000 - 500 рублей

Условия оплаты
  • 14 дней возврат/обмен
  • 2 года гарантия
Описание

Оптический распределительный шкаф (ОРШ) серии ШКОН-КПВ предназначен для использования в многоквартирных жилых домах при строительстве городских сетей абонентского доступа по технологии FTTH (PON) - «волокно-в-квартиру». Антивандальное пылевлагозащищенное исполнение шкафа позволяет размещать его непосредственно в подъезде, в подвале, техническом этаже или на чердаке.

Конструктивной особенностью кросса является то, что монтаж и кросс-коммутация ОВ осуществляется в откидных кроссовых модулях, объединенных в кроссовый блок. Подобная компоновка кроссового поля является оригинальной разработкой ССД и получила название – система «книжка». Откидные кроссовые модули позволили значительно уменьшить габариты шкафа, особенно его глубину. При этом общее количество портов увеличилось.

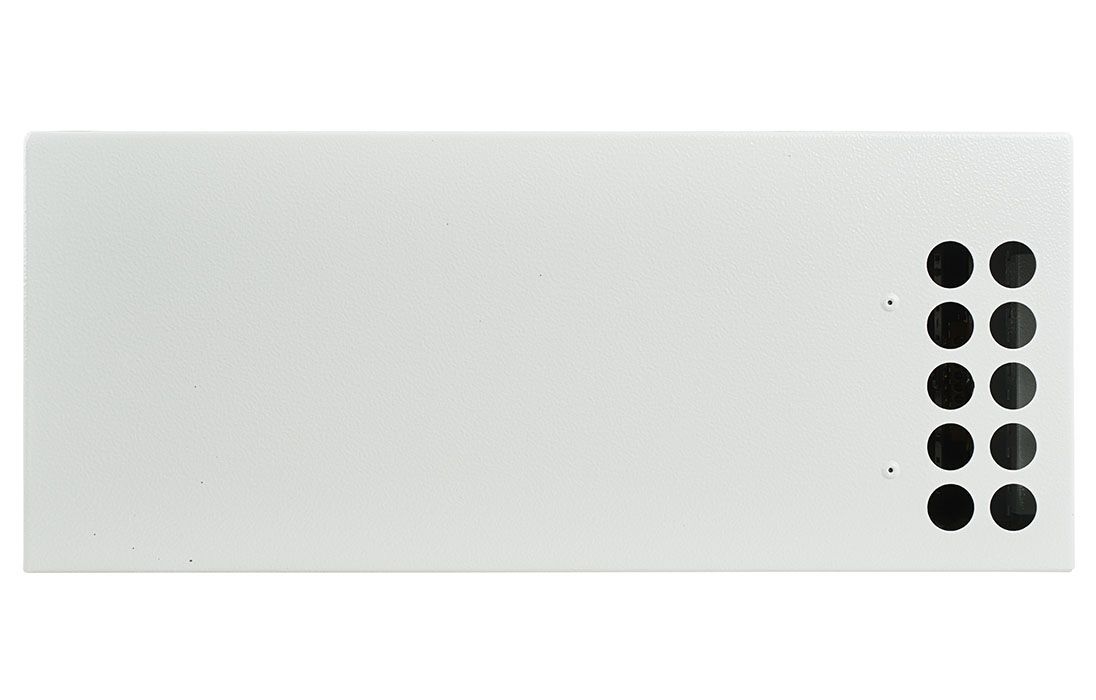

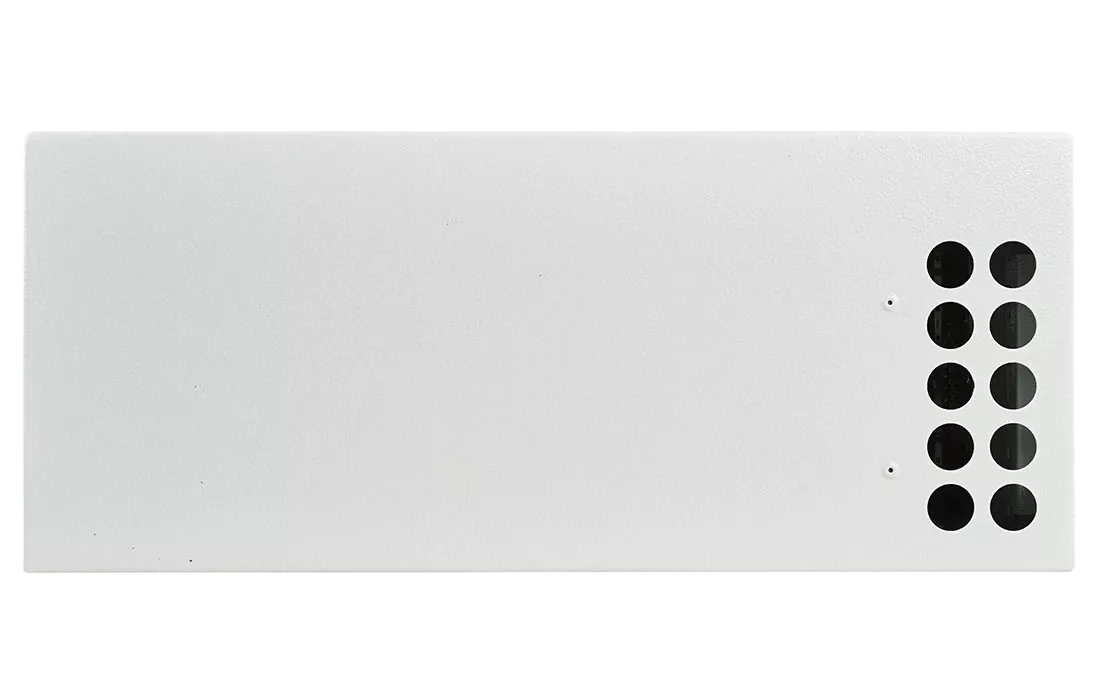

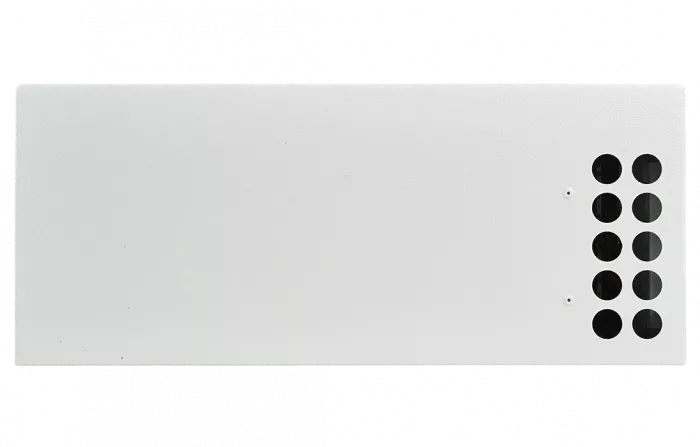

Оптические кабели вводятся в шкаф через отверстия в верхней и нижней стенках.

В отверстиях устанавливаются пылезащитные заглушки.

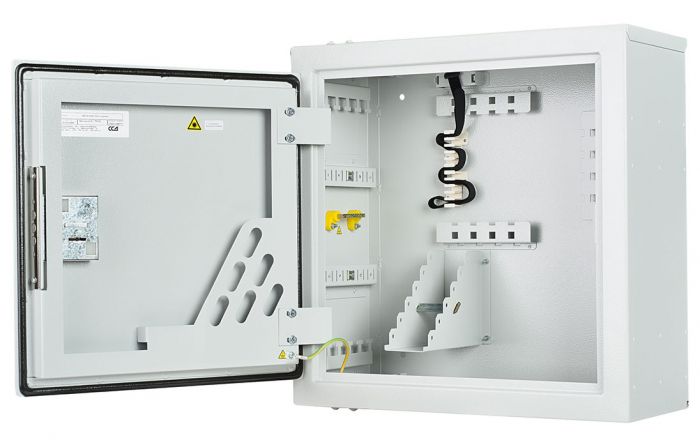

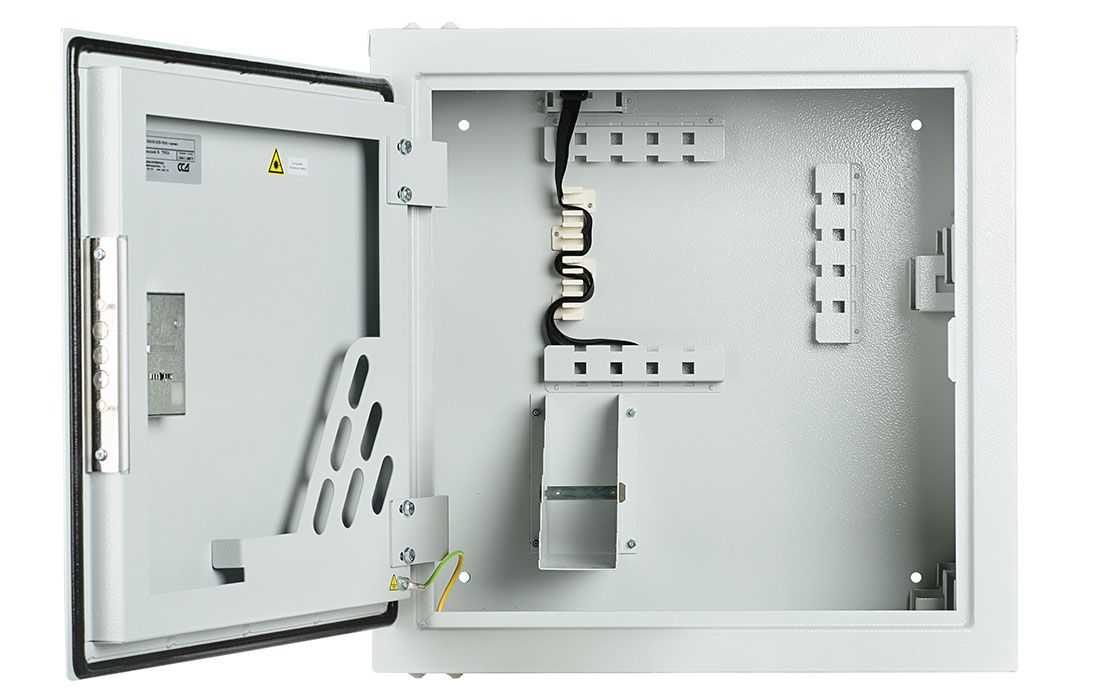

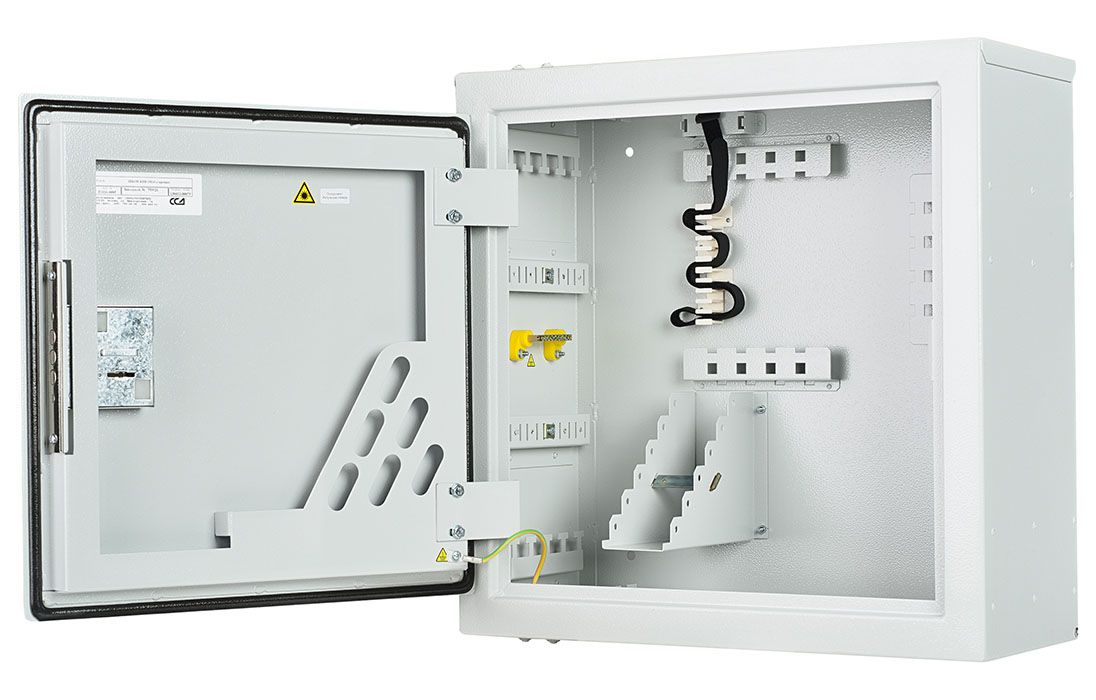

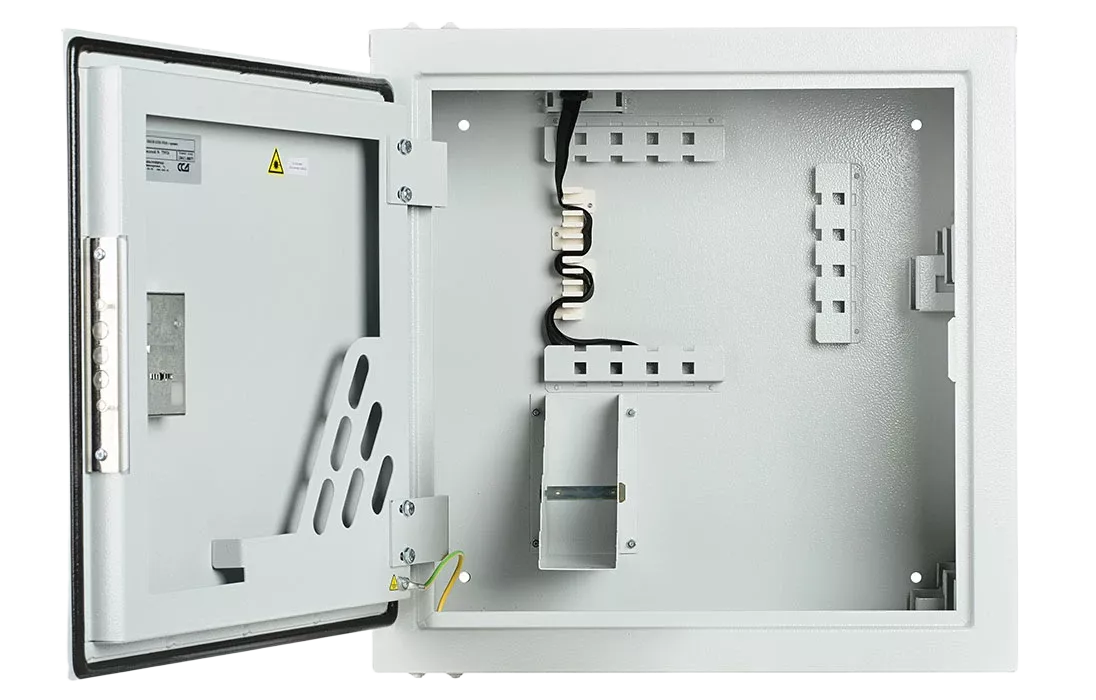

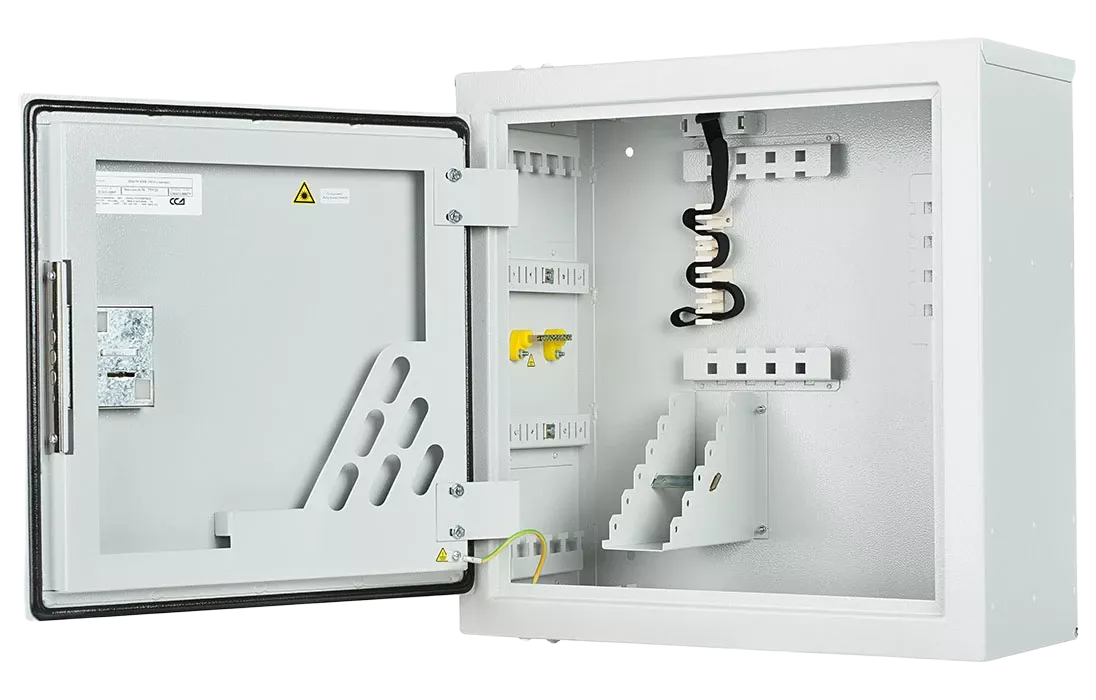

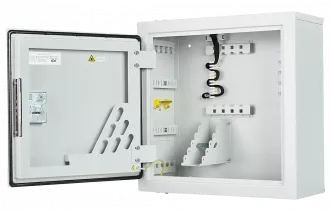

В шкафу предусмотрены несколько монтажных зон. В зоне ввода оптические кабели разделываются и фиксируются. Далее волокна в транспортных трубках поступают в зону монтажа на соответствующий кроссовый модуль. Планарные оптические разветвители устанавливаются в специальные контейнеры на правой боковой стенке шкафа.

В закрытом положении кроссовые модули защелкиваются один за другой.

При обслуживании нужный кроссовый модуль фиксируется в горизонтальном положении. Система «книжка» позволяет извлекать модуль из блока и благодаря запасу волокон, находящихся в транспортной трубке, производить работы вне шкафа.

Тип корпуса Пылевлагозащищенный
Материал корпуса Сталь (толщина 2 мм)
Тип замка Сувальдный
Кол-во кроссовых блоков 1
Макс. кол-во кроссовых модулей 6
Макс. кол-во разветвителей 1х8/1х16/1х32 20/10/5
Габариты корпуса разветвителей, мм 100х80х10/
120х80х18
Макс. кол-во вводимых ОК 20
Макс. диаметр ОК, мм 20
Защищенность IP54
Габариты, мм 500х500х212
Масса, кг 21
