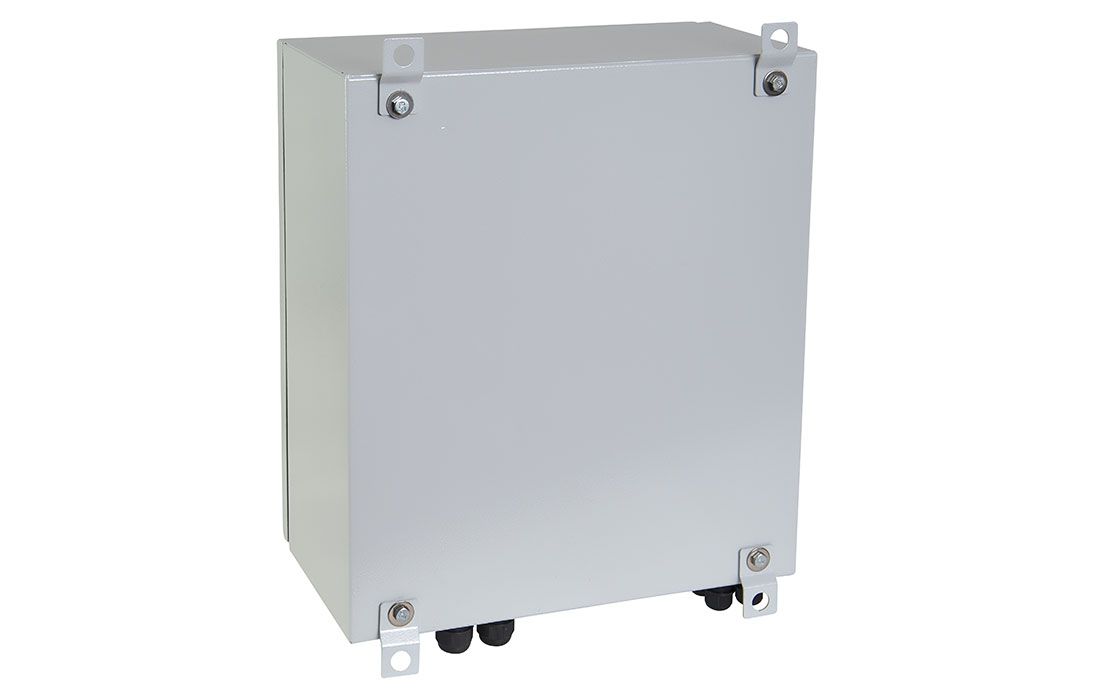

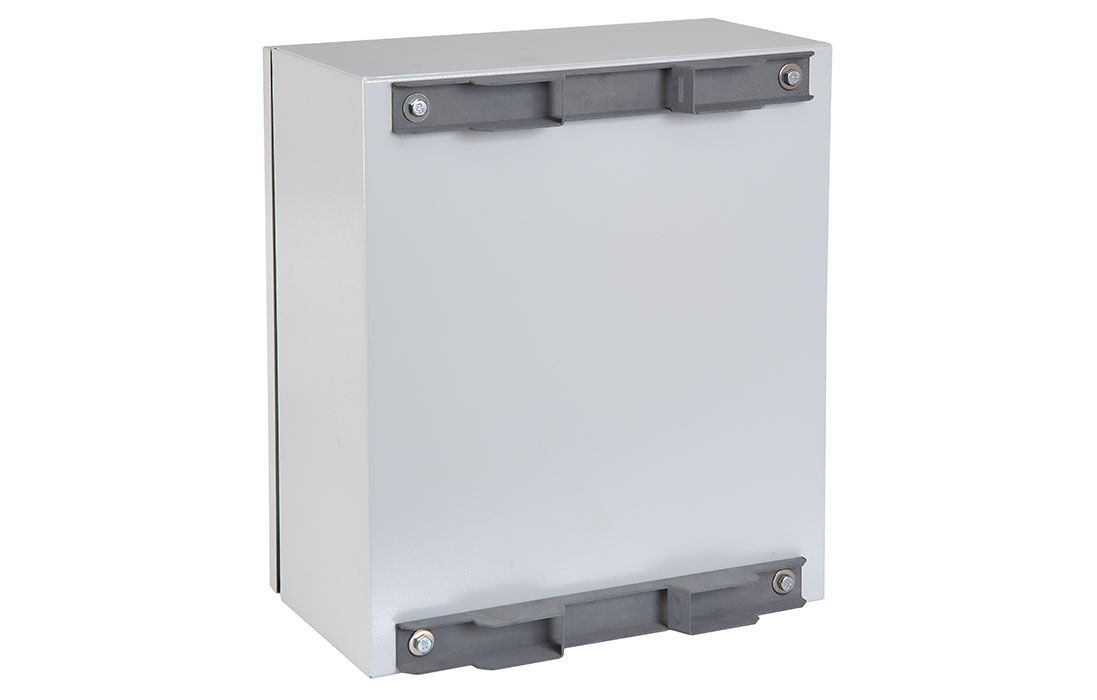

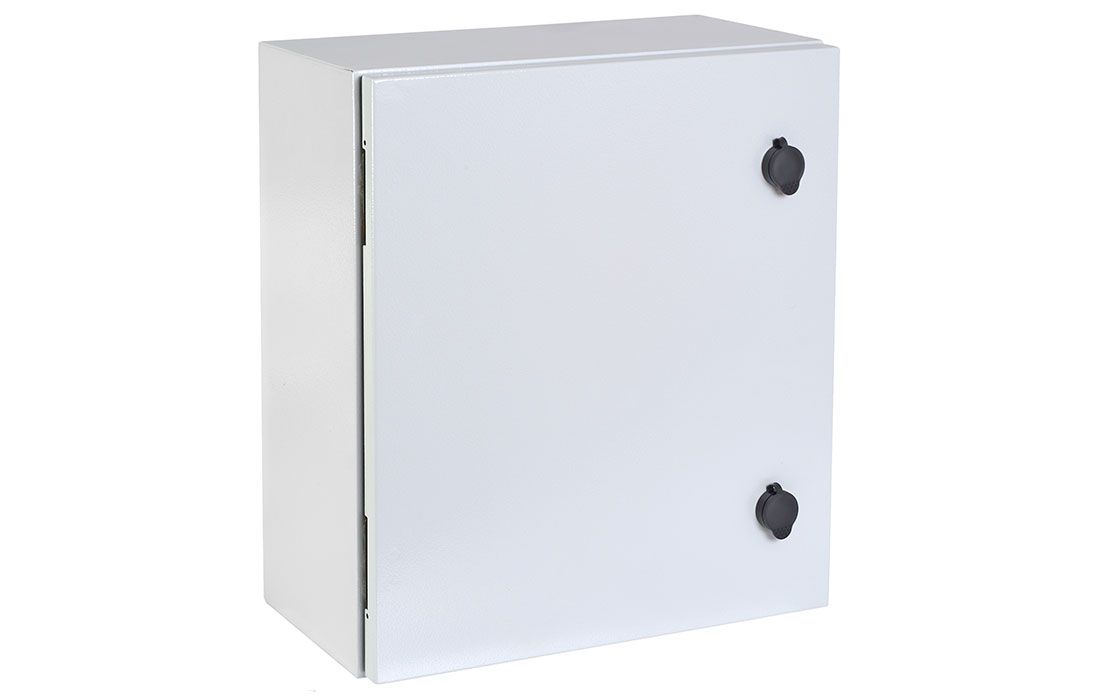

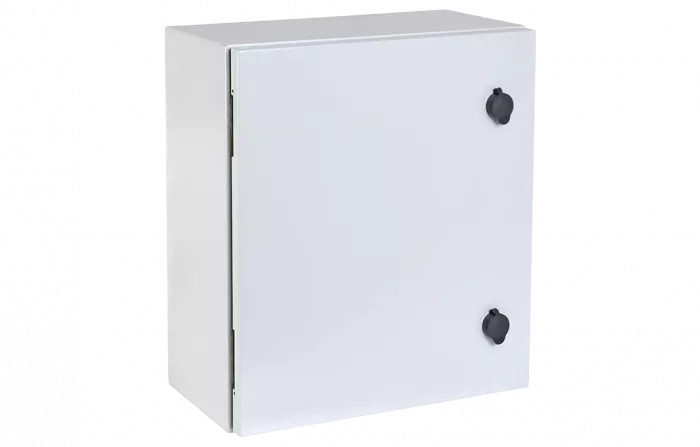

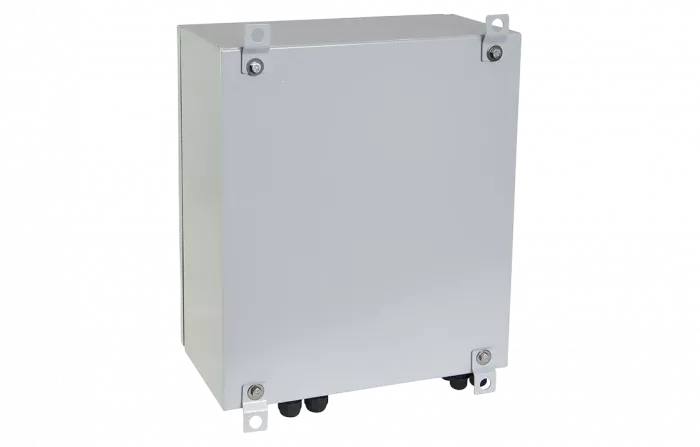

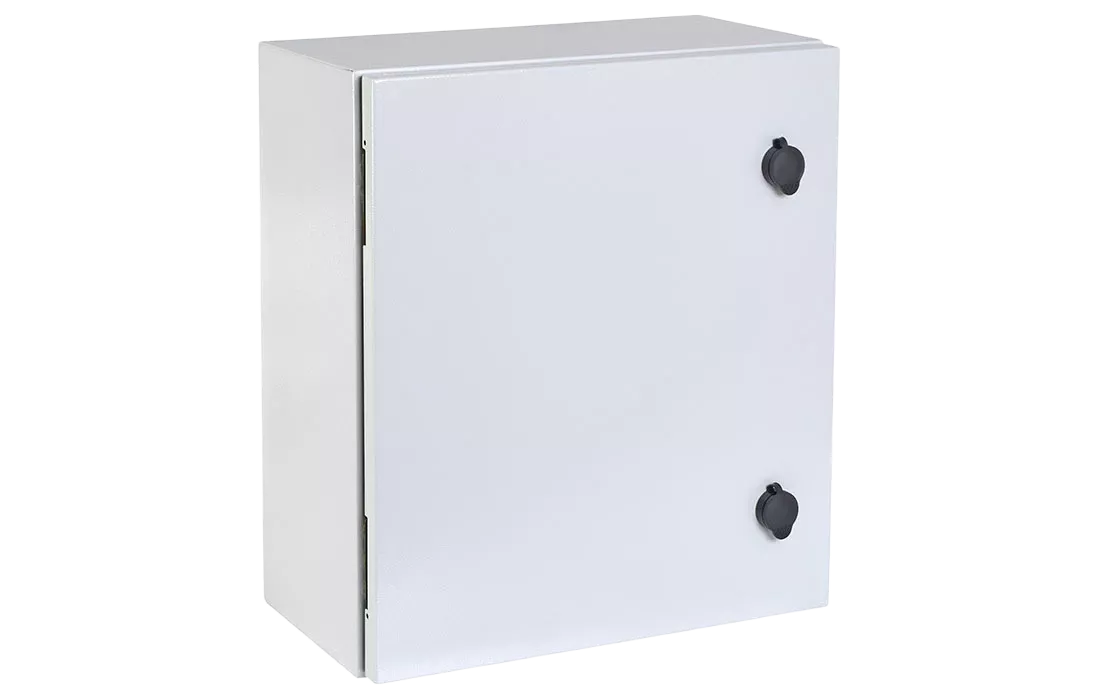

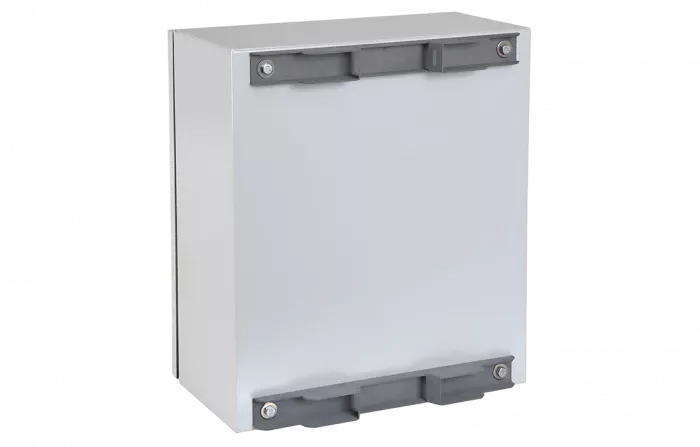

Кросс ВОКС-УБ-192(6К) с кронштейном (корпус)

Предназначен для установки на столбовых опорах при строительстве сетей абонентского доступа в городских районах индивидуального жилищного строительства («частный сектор»), в сельских поселениях, в коттеджных и дачных поселках, и т.п.

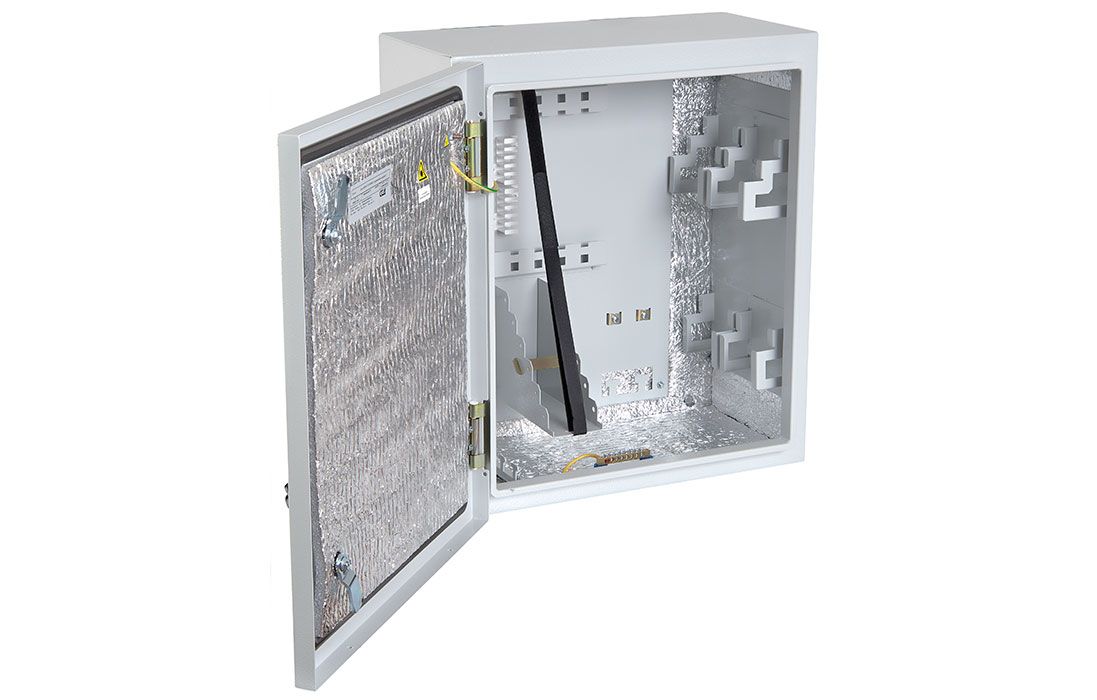

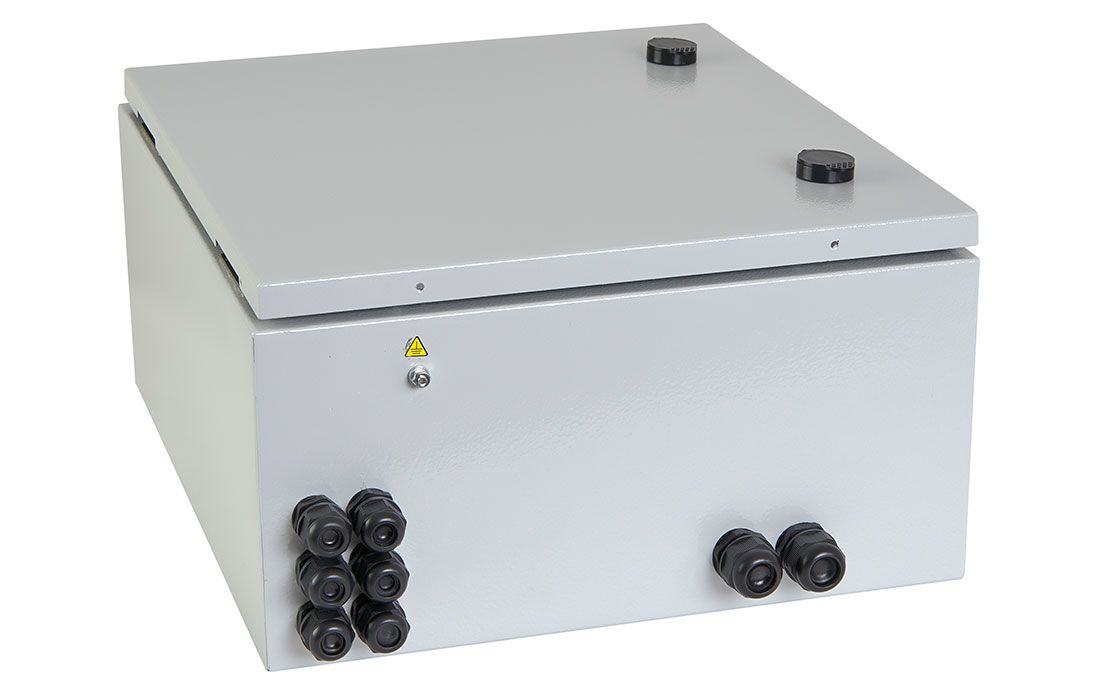

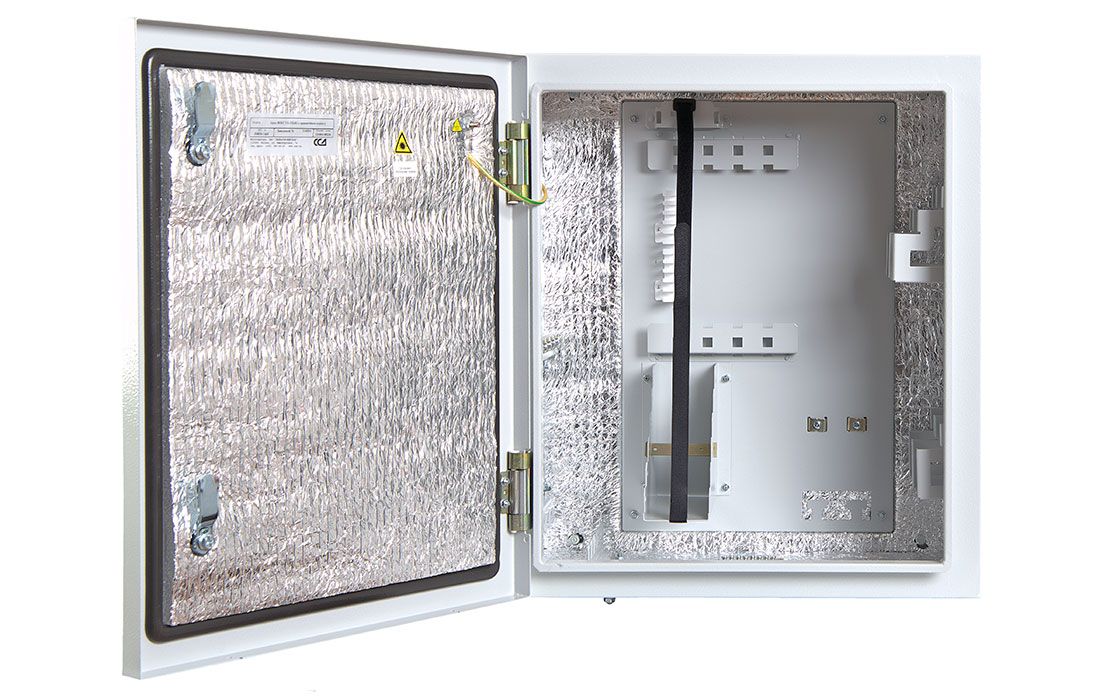

Корпус шкафа изнутри оклеен теплоизоляционным материалом. Внутри шкафа располагаются линейный кросс на 8-12 оптических волокон и абонентский кросс ёмкостью до 160 оптических волокон и планарные разветвители. Оптические кабели вводятся в шкаф через отверстия выбивного типа в нижней стенке. В состоянии поставки отверстия заглушены. При монтаже заглушки выбиваются по числу вводимых кабелей. В отверстиях устанавливаются фитинги.

В шкафу предусмотрены несколько монтажных зон. В зоне ввода оптические кабели разделываются и фиксируются. Далее волокна в транспортных трубках поступают в зону монтажа на соответствующий кроссовый модуль. Планарные оптические разветвители устанавливаются в специальные контейнеры на правой боковой стенке шкафа.

Монтаж и кросс-коммутация ОВ осуществляется в съёмных откидных кроссовых модулях, объединенных в кроссовый блок. В закрытом положении кроссовые модули защелкиваются один за другой. При обслуживании нужный кроссовый модуль фиксируется в горизонтальном положении.
