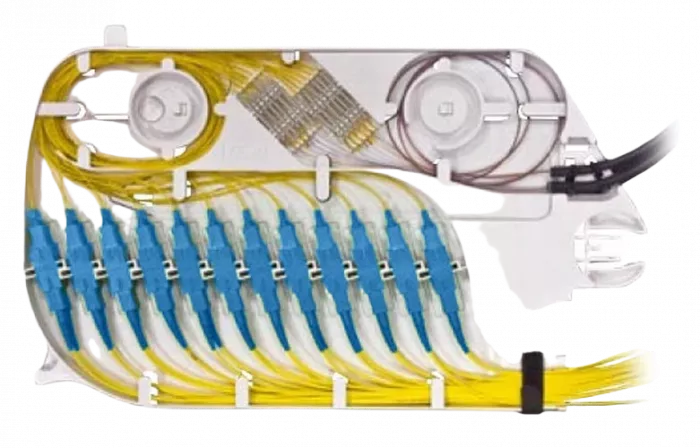

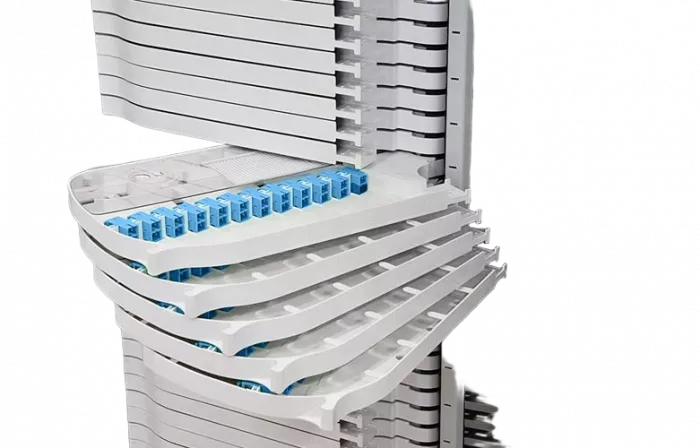

Модуль кроссовый поворотный П-24SC-12SC/SM-12SC/UPC ССД ВОКС-ФП

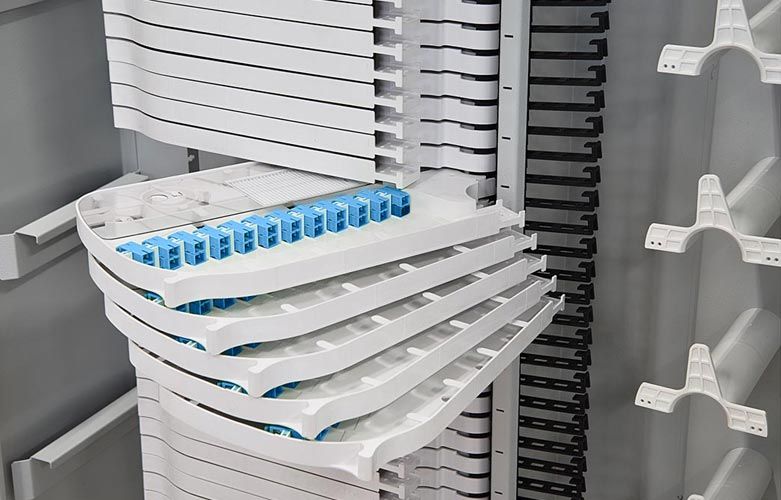

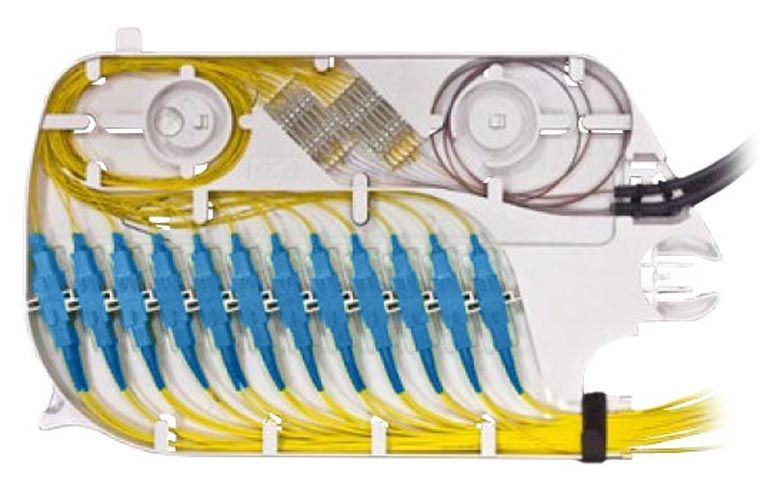

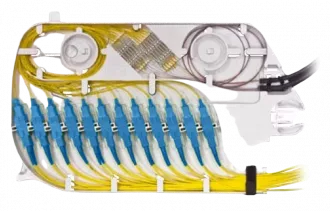

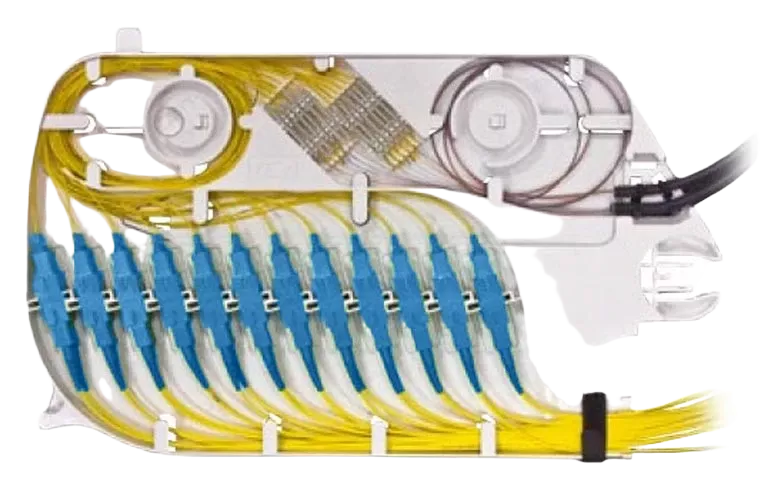

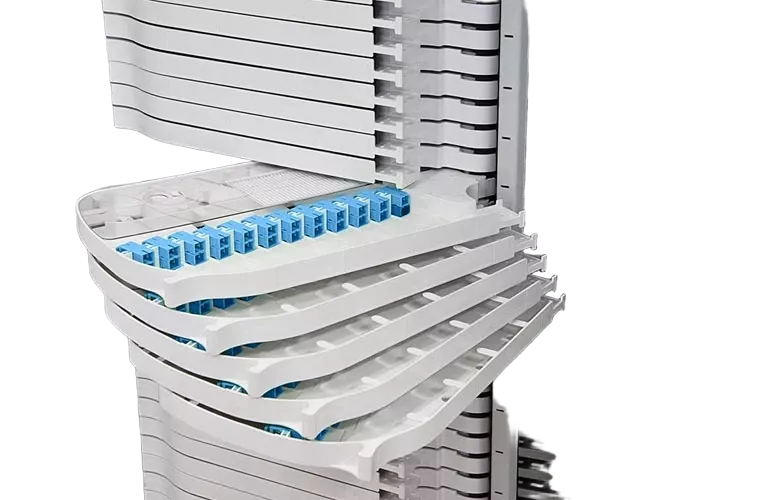

Кроссовые модули поворотного типа («П») устанавливаются в кроссовых шкафах серии ВОКС-ФП для осуществления монтажа и кросс-коммутации оптических волокон (ОВ). Кроссовый модуль представляет собой кассету, на которой выделены зоны для монтажа/ выкладки и коммутации ОВ, разделенные адаптерными портами. В смонтированном состоянии модули размещаются внутри конструктива шкафа, при этом доступа к зонам монтажа и коммутации нет. При обслуживании кросса поворот модуля обеспечивает удобный доступ к зоне монтажа ОВ и к адаптерам.

Для осуществления монтажа модуль снимается с конструктива и за счет запаса длины ОВ в транспортных трубках выносится из шкафа на монтажный стол.

Установка модуля в шкаф ВОКС-ФП предыдущего поколения подразумевает применение кроссовых блоков типа КБ4-П, КБ6-П, соответственно на 4 или на 6 кроссовых модулей.

С 2016 г. поставляется модернизированный вариант шкафа, в котором кроссовые блоки не используются. Кроссовые модули устанавливаются непосредственно в конструктив модернизированного шкафа.

При этом кроссовые модули являются универсальными и могут устанавливаться как в кроссовые блоки в шкафах старого образца, так и без кросс-блоков в модернизированных шкафах.

В модулях ВОКС-ФП применяются соединительные изделия премиального качества, прошедшие 100% дополнительный контроль.

По согласованию с заказчиком, возможно предъявление дополнительных требований к соединителям, использование комплектующих определенных поставщиков, и т. п.

Кроссовые модули ВОКС-ФП не взаимозаменяемы с модулями, используемыми в кроссах ШКОН-ФПВ, ВОКС-УФП, ВОКС-ФП-СТ, т.к. имеют другую комплектацию.

Кроссовые шкафы высокой плотности размещения оптических портов серии ВОКС-ФП целесообразно использовать в тех случаях, когда требуется смонтировать и осуществлять коммутацию большого количества оптических волокон. Шкафы этой серии стали широко применяться с началом строительства сетей абонентского доступа по технологии «волокно-в-квартиру» FTTH/PON в крупных городах.
