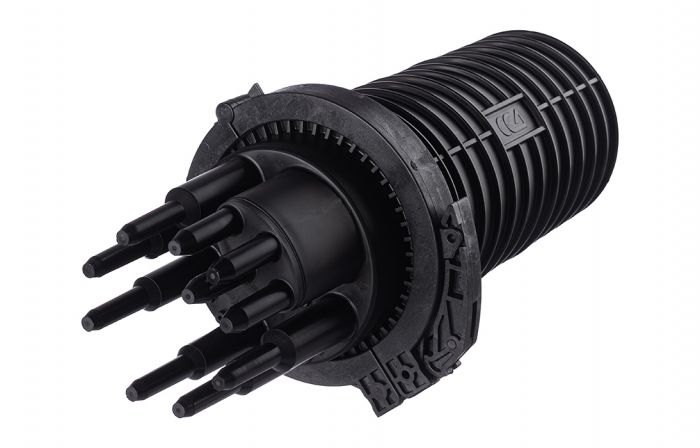

Муфта-кросс МКО-Г3/СМ6-1PLC16-SC/APC-20SC-17SC/APC-1SC/APC ССД

Предназначена для монтажа подвесных самонесущих ОК и оптических кабелей с вынесенным силовым элементом типа «8», а также городских кабелей любых конструкций, в том числе и с броней из стальной гофрированной ленты. В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания.

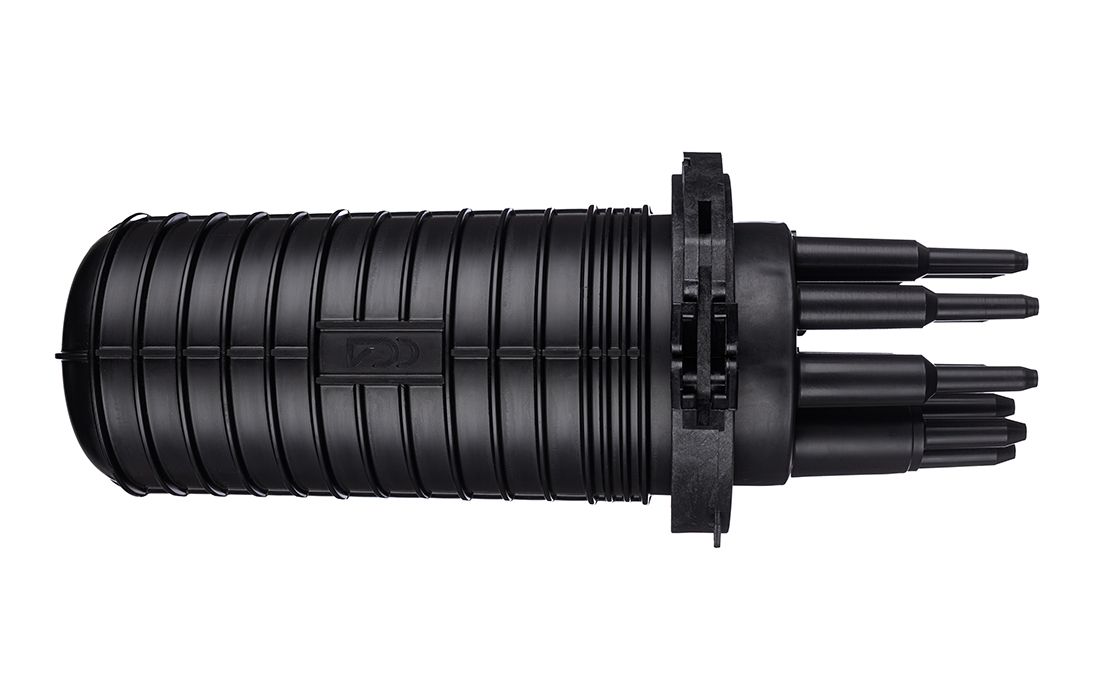

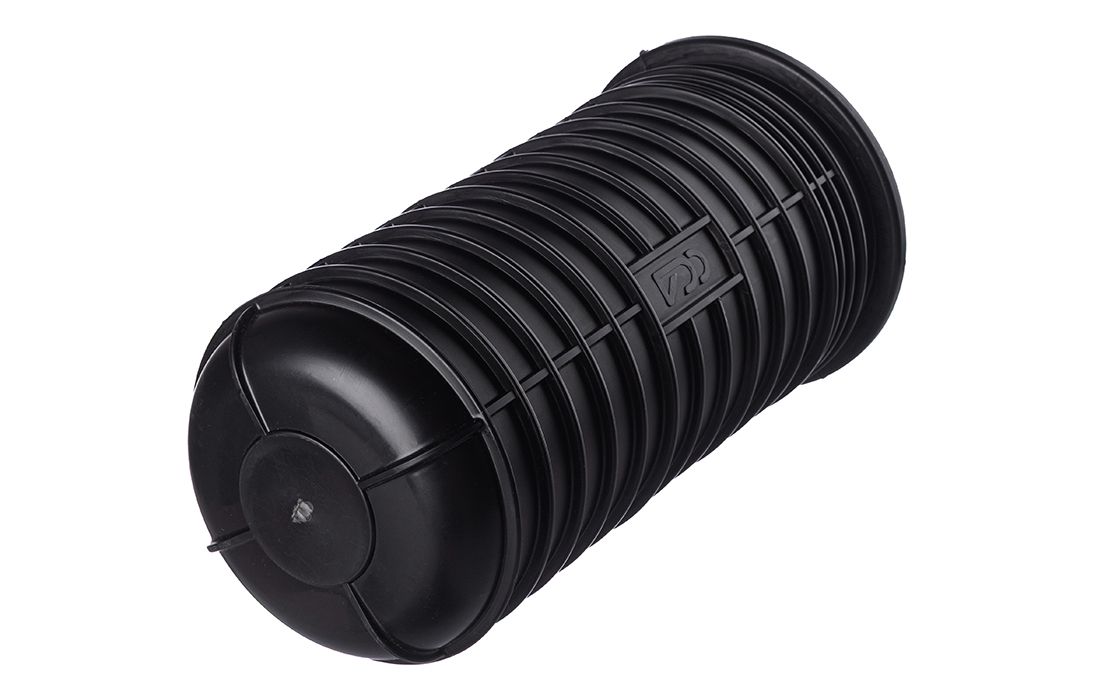

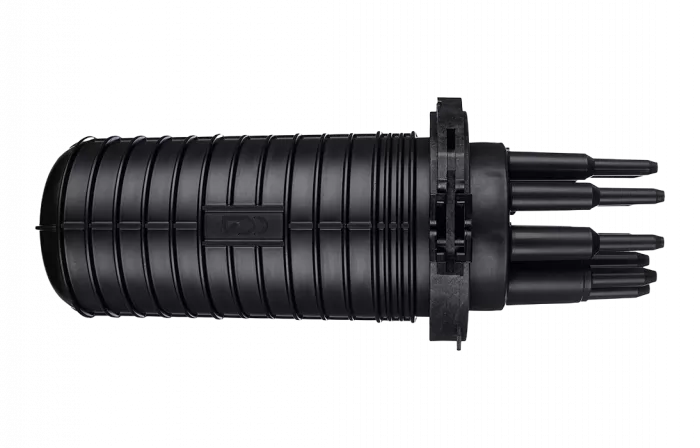

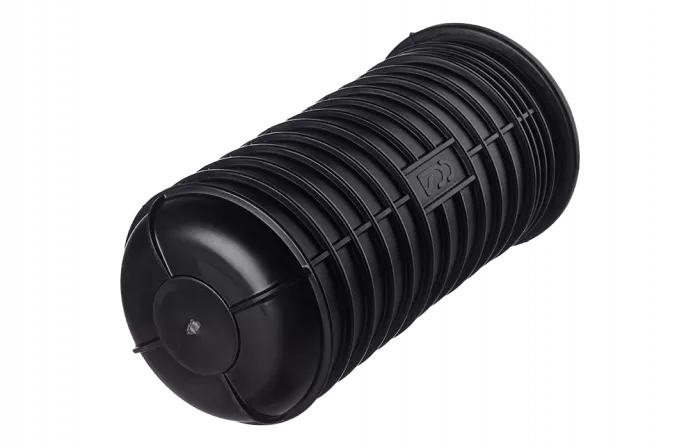

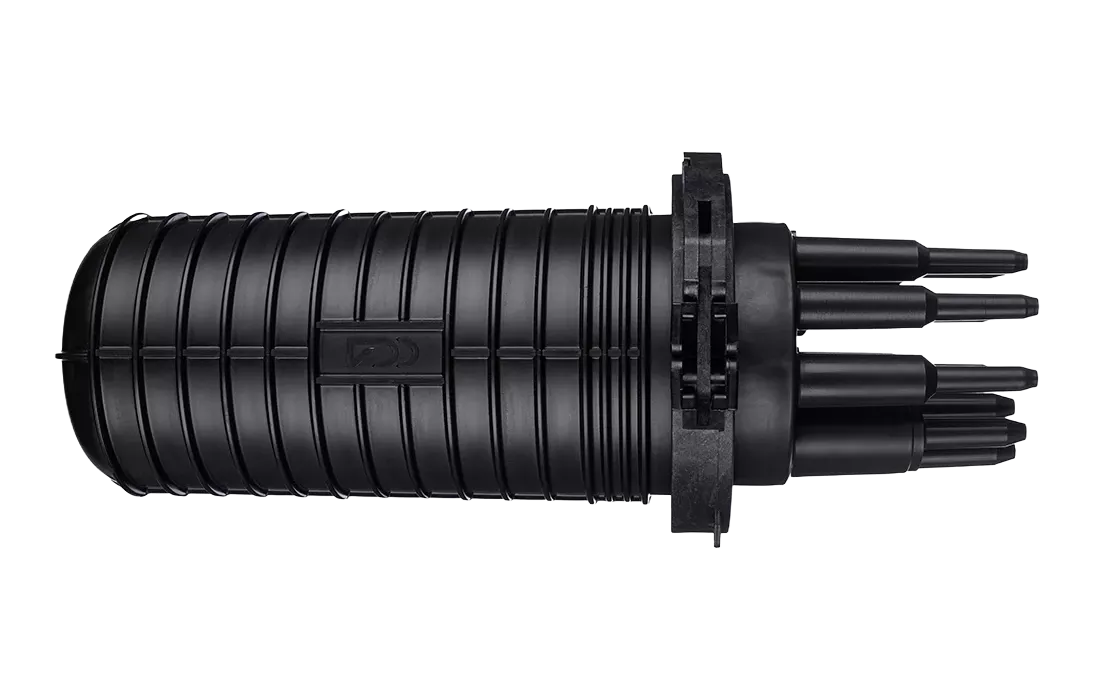

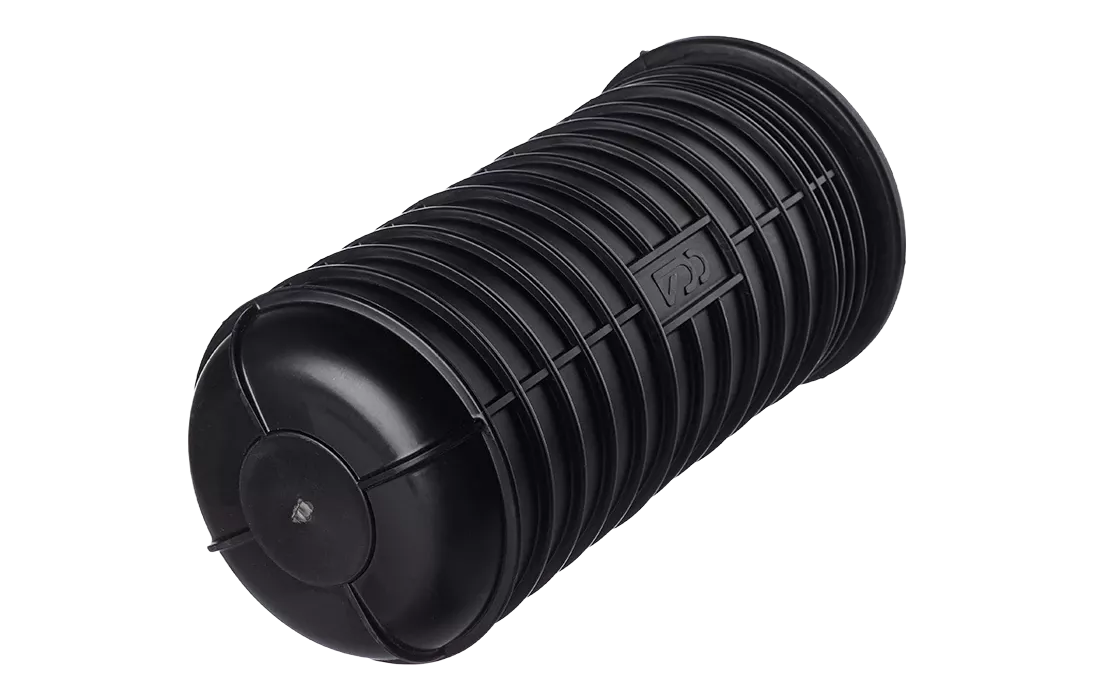

Муфта выполнена из качественной пластмассы и имеет пыле-влагозащищенную тупиковую конструкцию (ввод ОК и вывод дроп-кабелей производится с одной стороны), с уплотнительной прокладкой на стыке кожуха с оголовником.

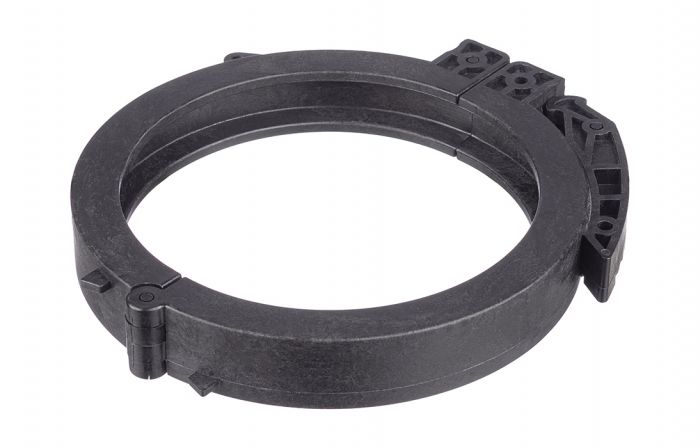

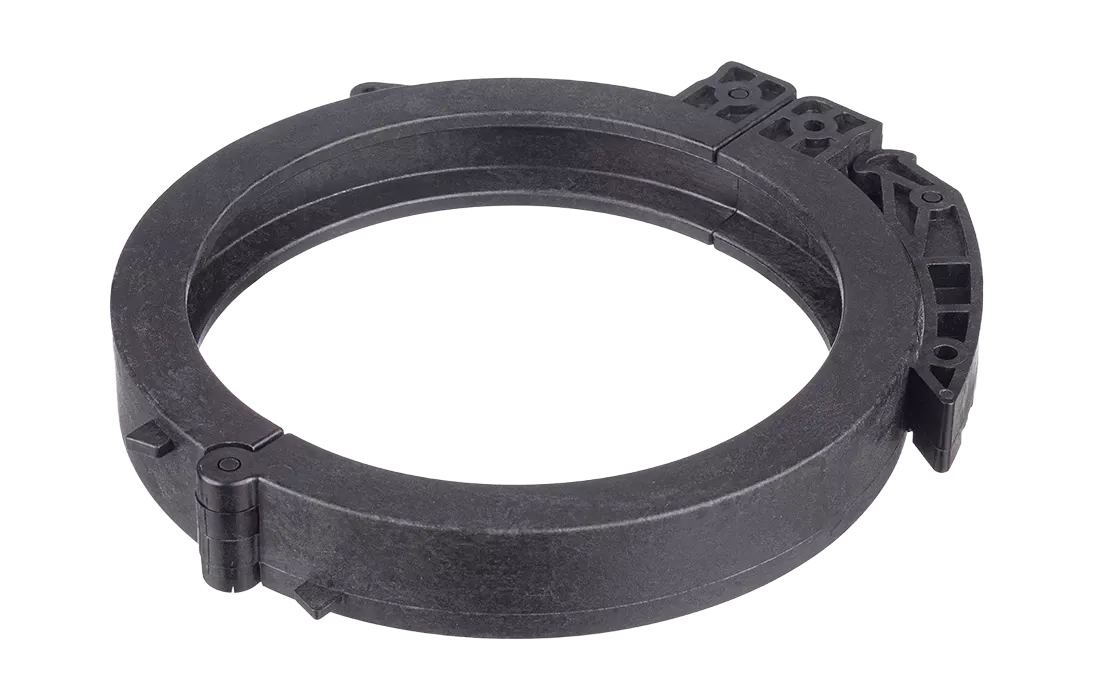

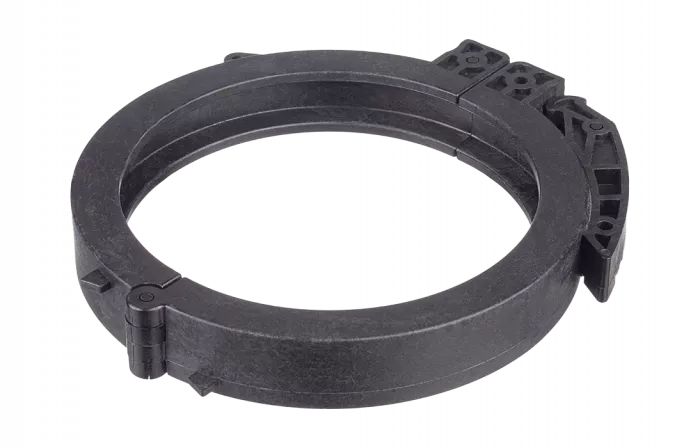

Фиксация кожуха и оголовника осуществляется пластмассовым хомутом с рычажным замком, который сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

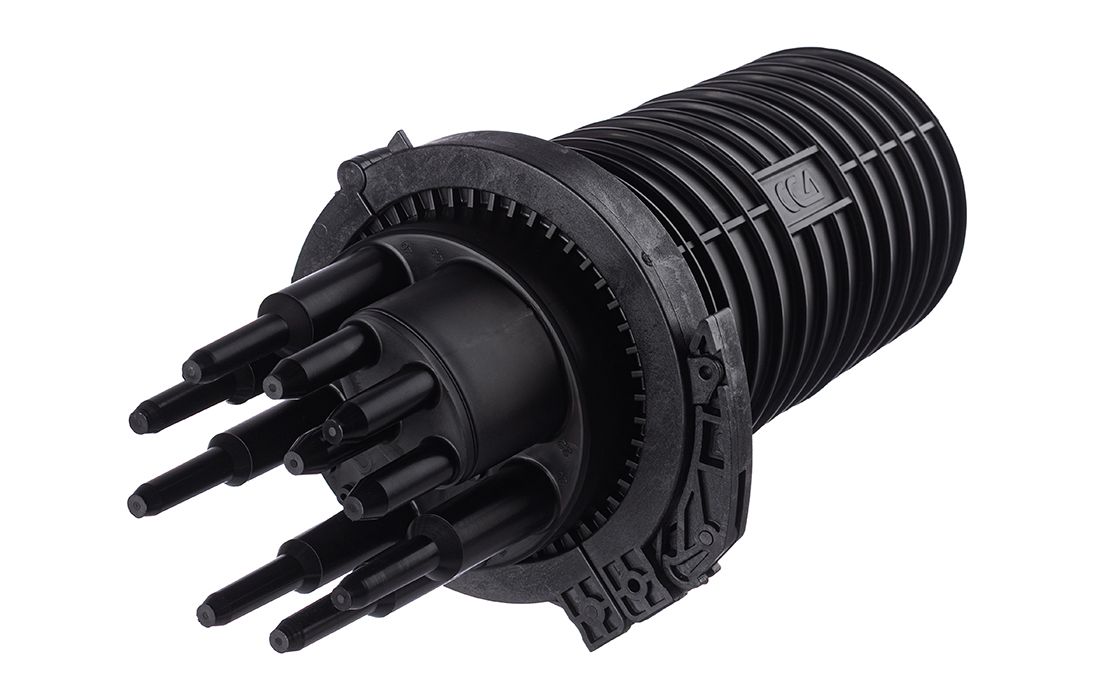

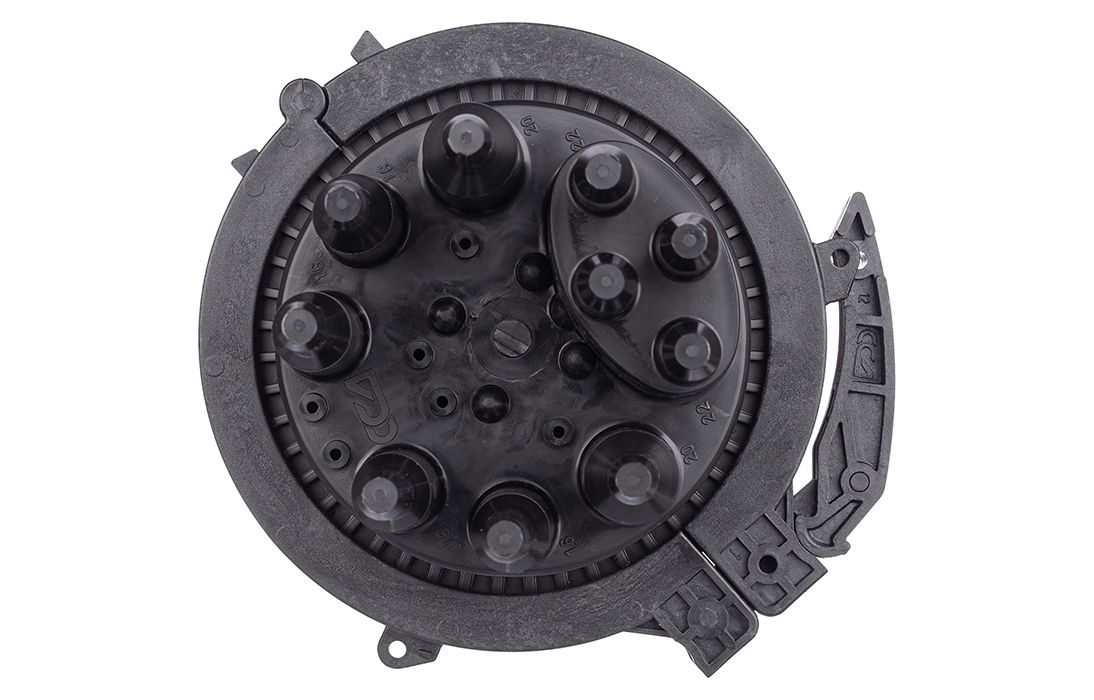

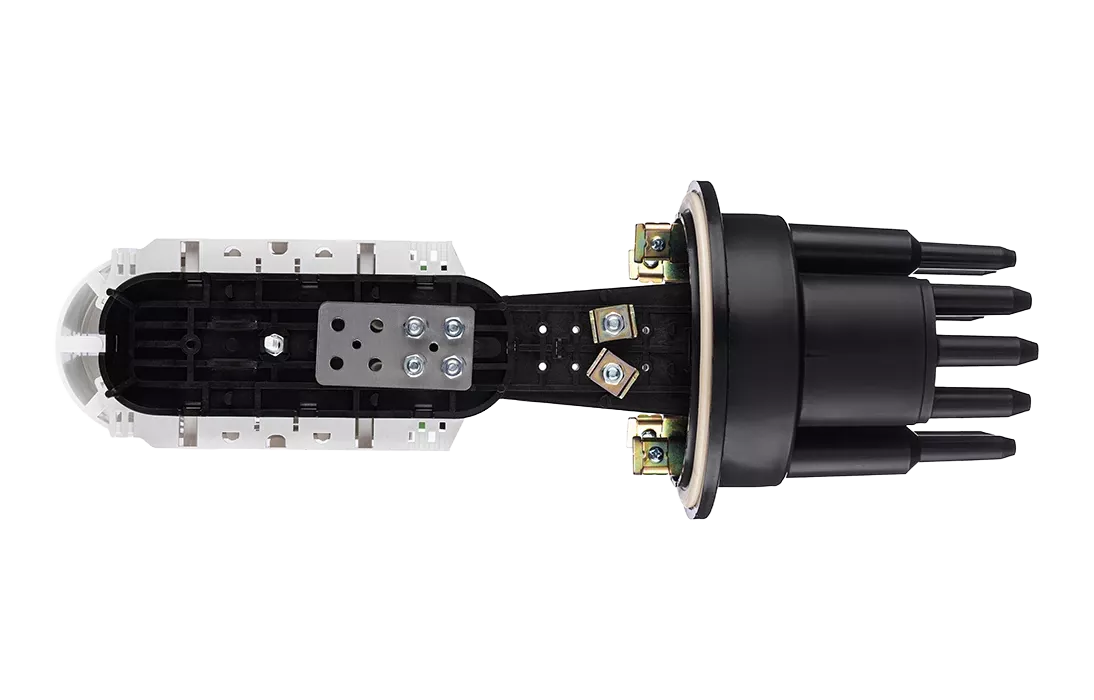

Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами.

Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ.

Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм или 2) ввода двух кабелей диаметром до 25 мм. Во втором случае для герметизации необходимо дополнительно приобрести «Ввод №6».

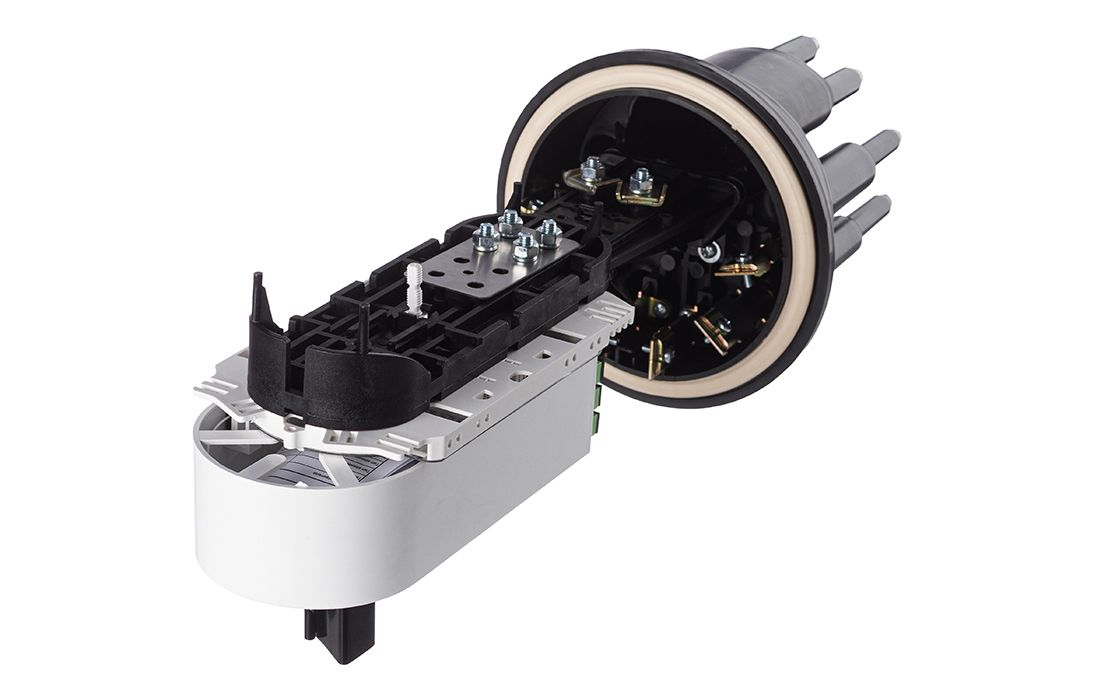

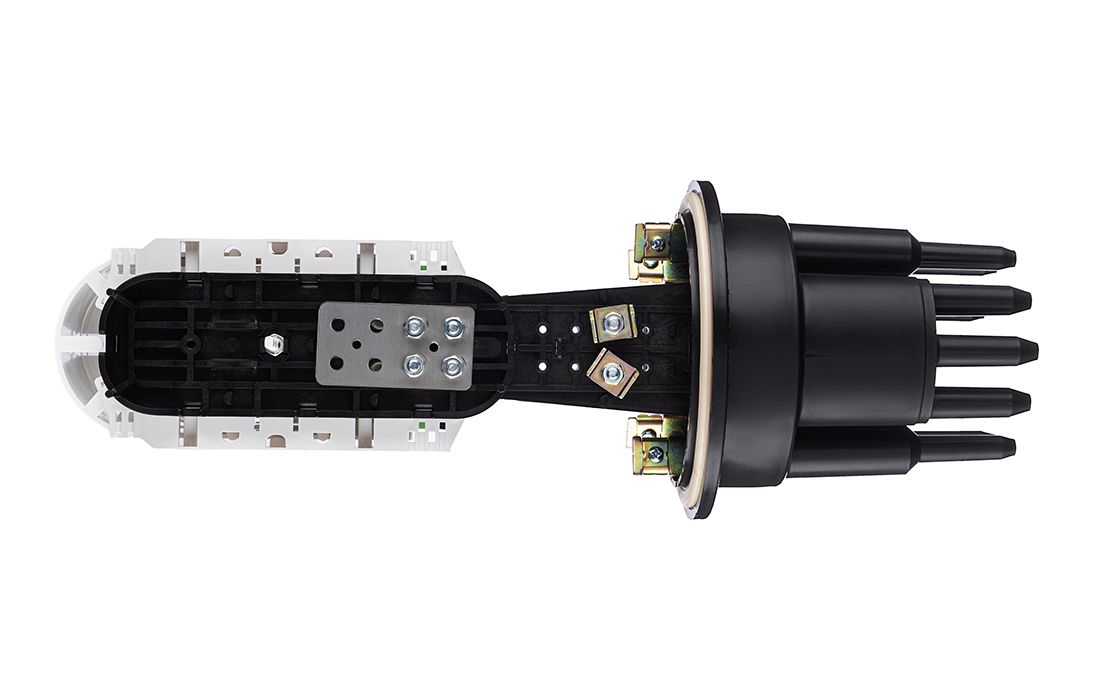

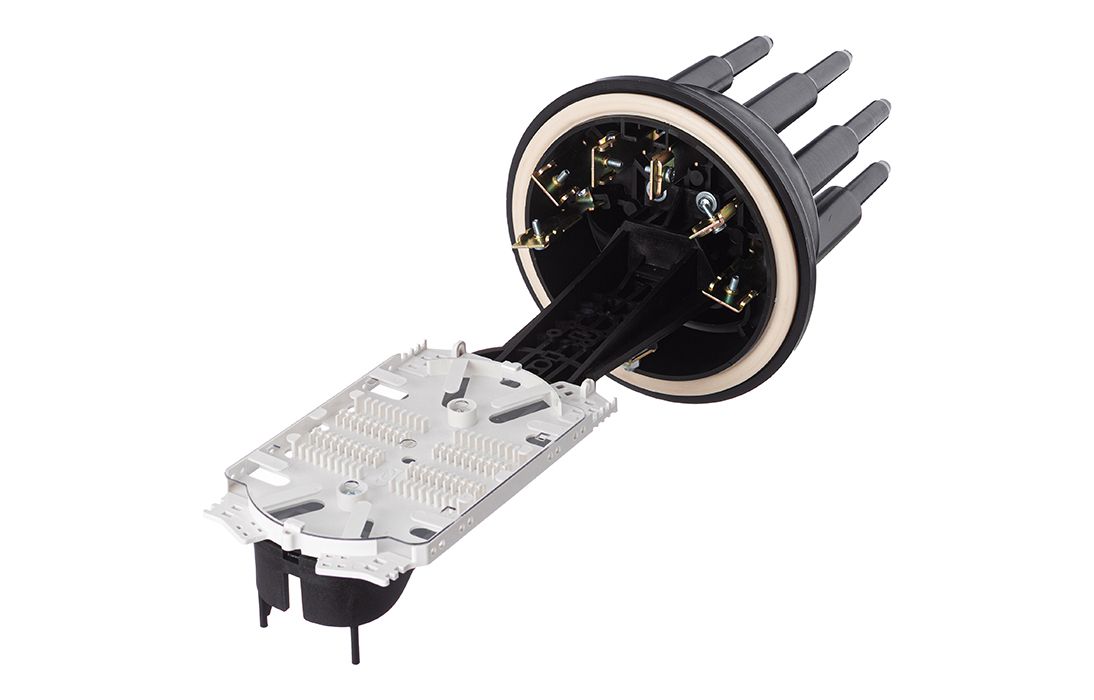

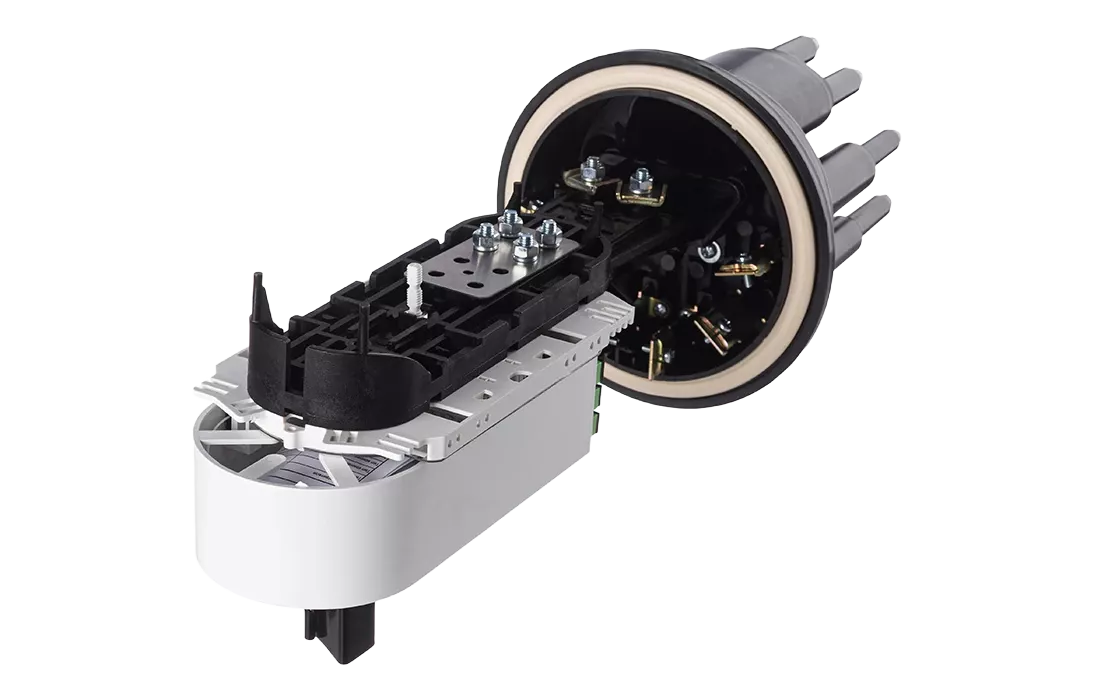

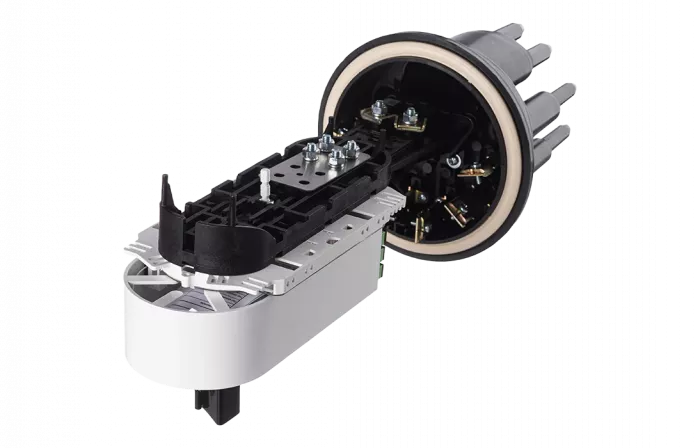

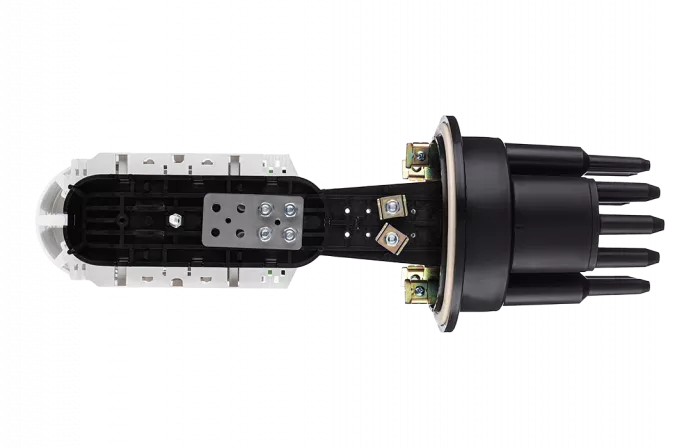

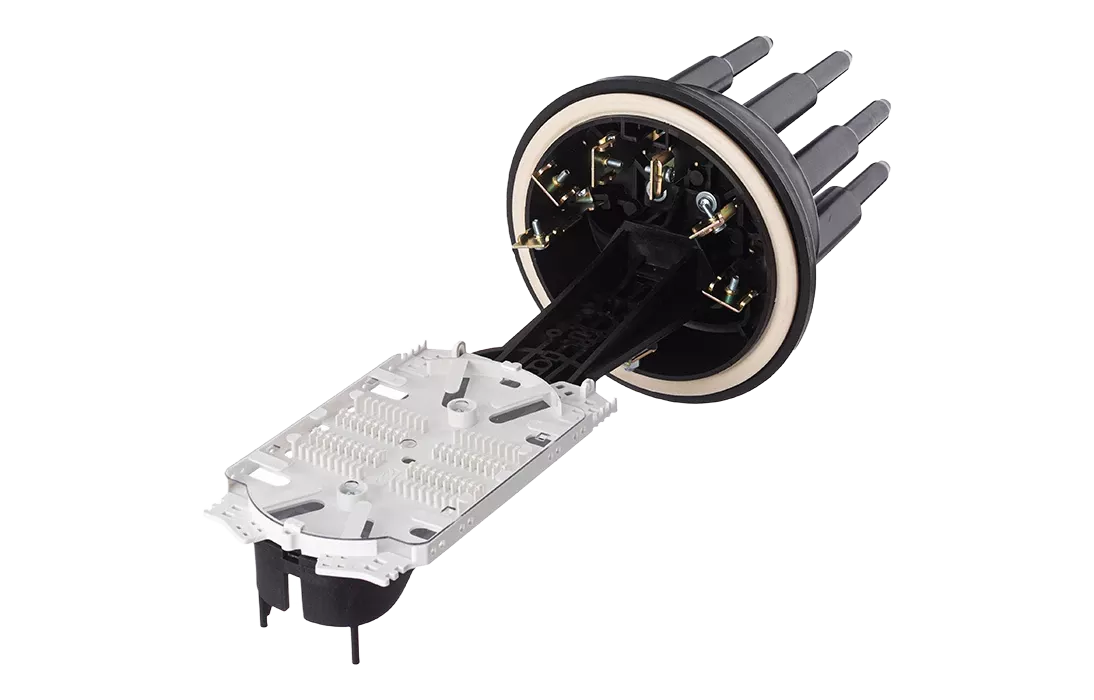

Внутри корпуса установлен кронштейн, на котором крепится кассета КТ3645, при необходимости можно поставить дополнительную кассету, тем самым увеличить емкость до 72 сварных соединений.

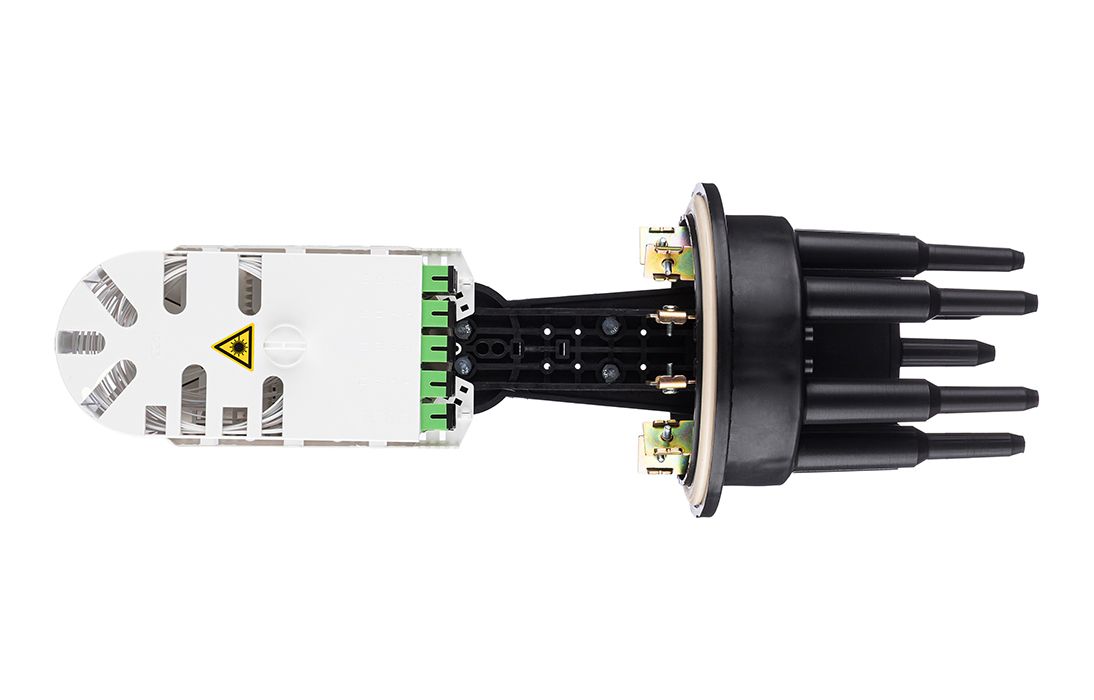

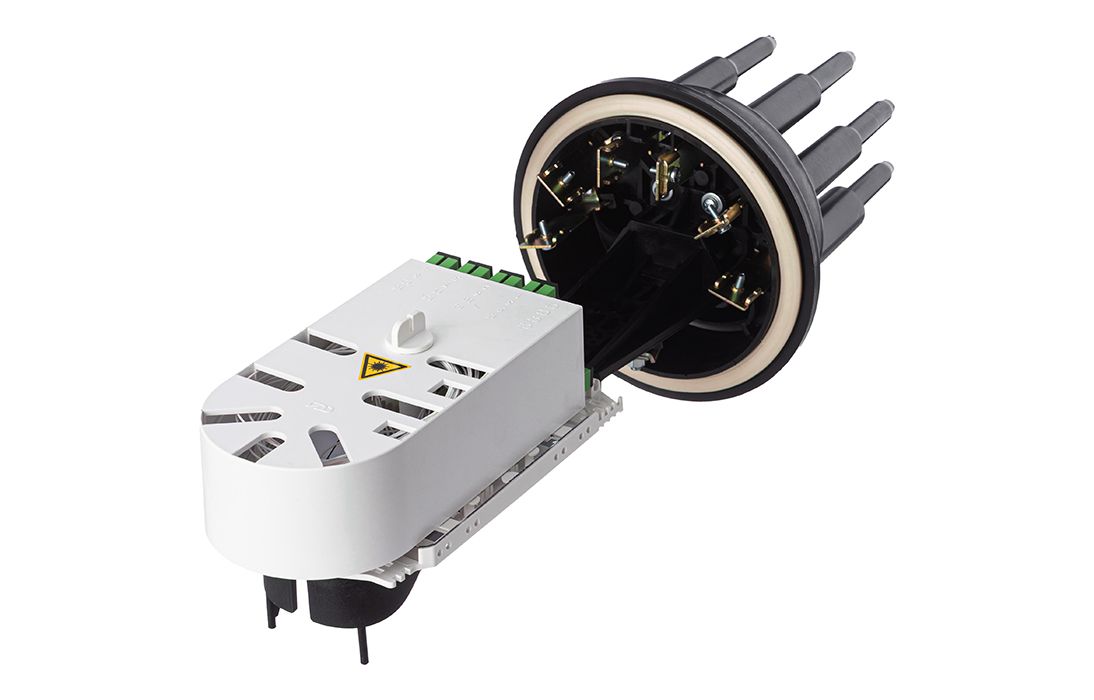

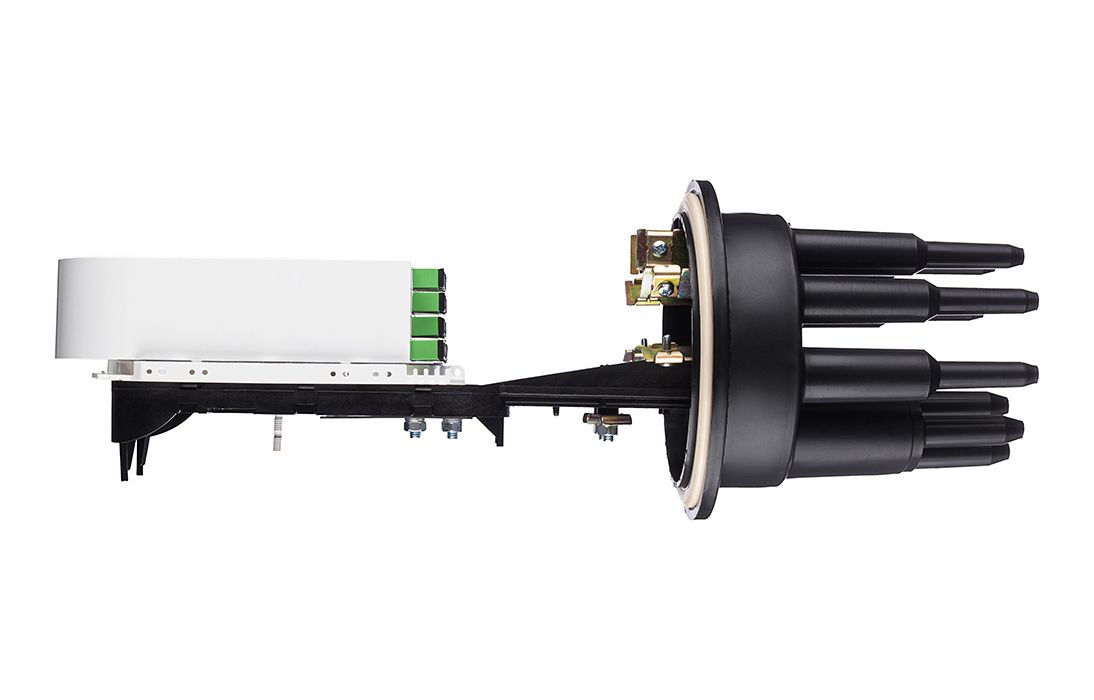

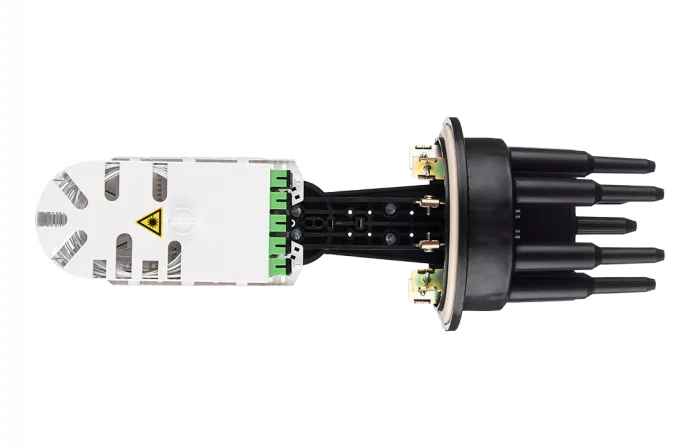

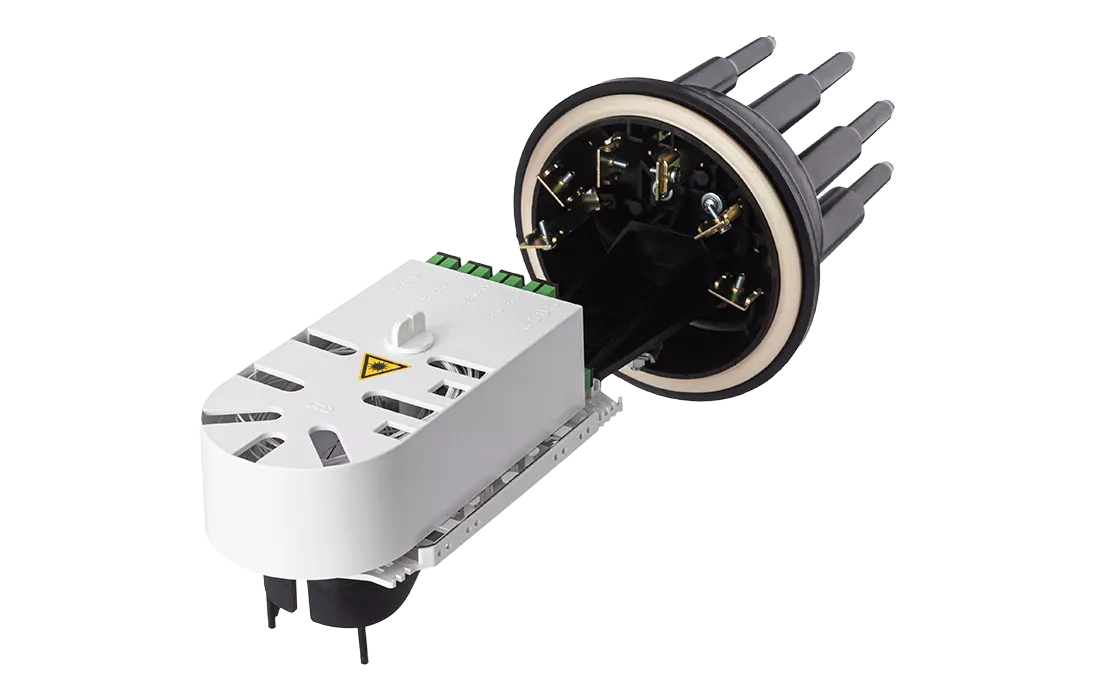

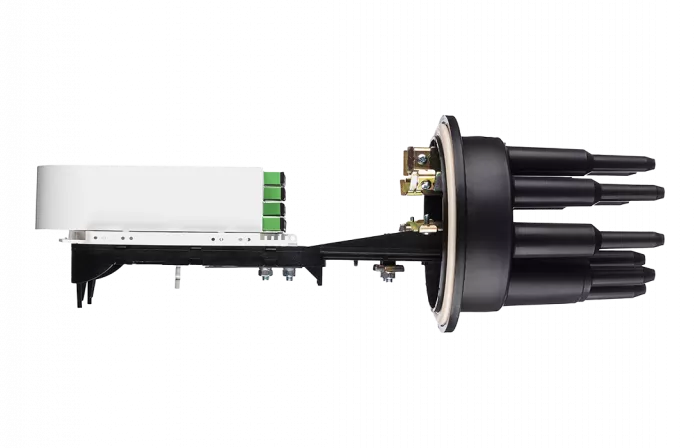

Особенностью муфты является модульный сплиттер СМ6 на лицевой стороне которого находятся гнёзда для установки адаптеров типа SC, в который, в зависимости от комплектации, могут быть установлены до 20 адаптеров SC-типа и один PLC разветвитель 1х16 или два PLC разветвителя 1х8.

Модульный сплиттер СМ6 - съемный, при необходимости легко снимается и устанавливается, в случаях неисправности нужно заменить только модуль, а не муфту целиком.

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
