Муфта-кросс МКО-П1-М/C09-1PLC4-SC/APC-10SC-10SC/APC-2SC/APC ССД

Предназначена для монтажа подвесного магистрального кабеля с абонентскими ответвлениями самонесущих дроп-кабелей малого диаметра. Используется как для каскадных схем построения сетей по технологии GPON, так и прочих видов абонентских подключений в оптические адаптеры, для кросс коммутации.

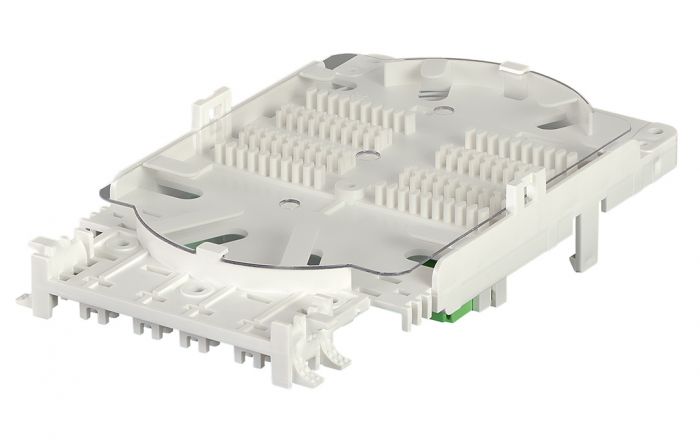

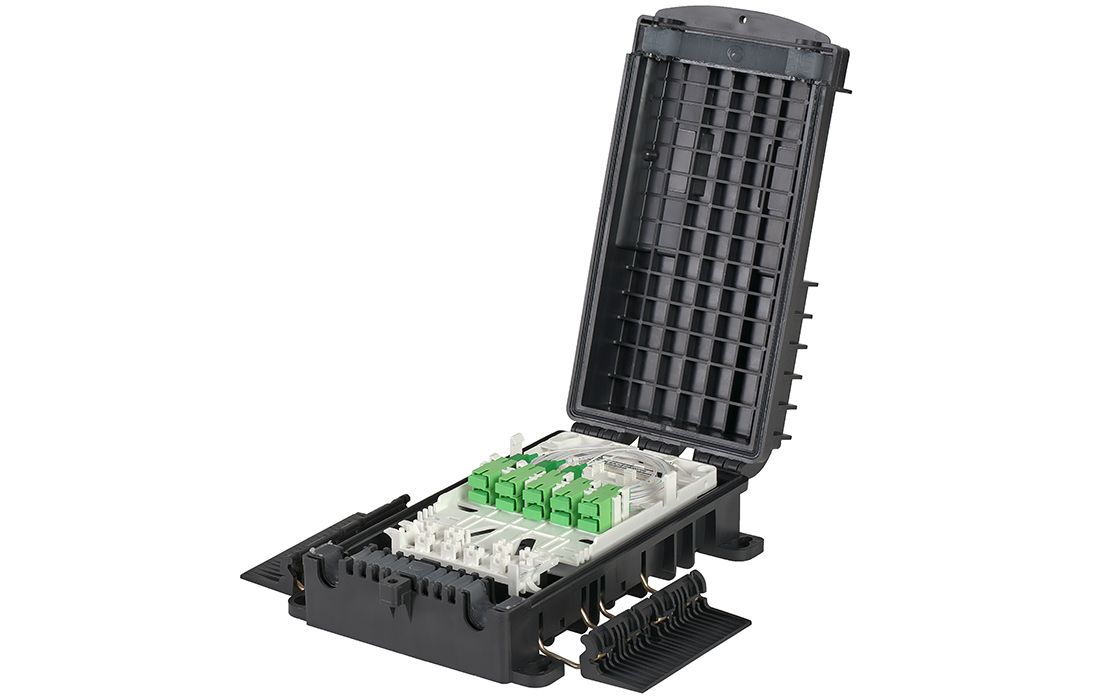

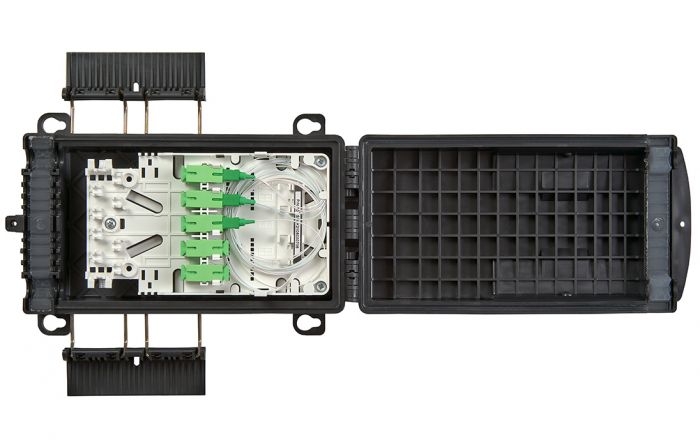

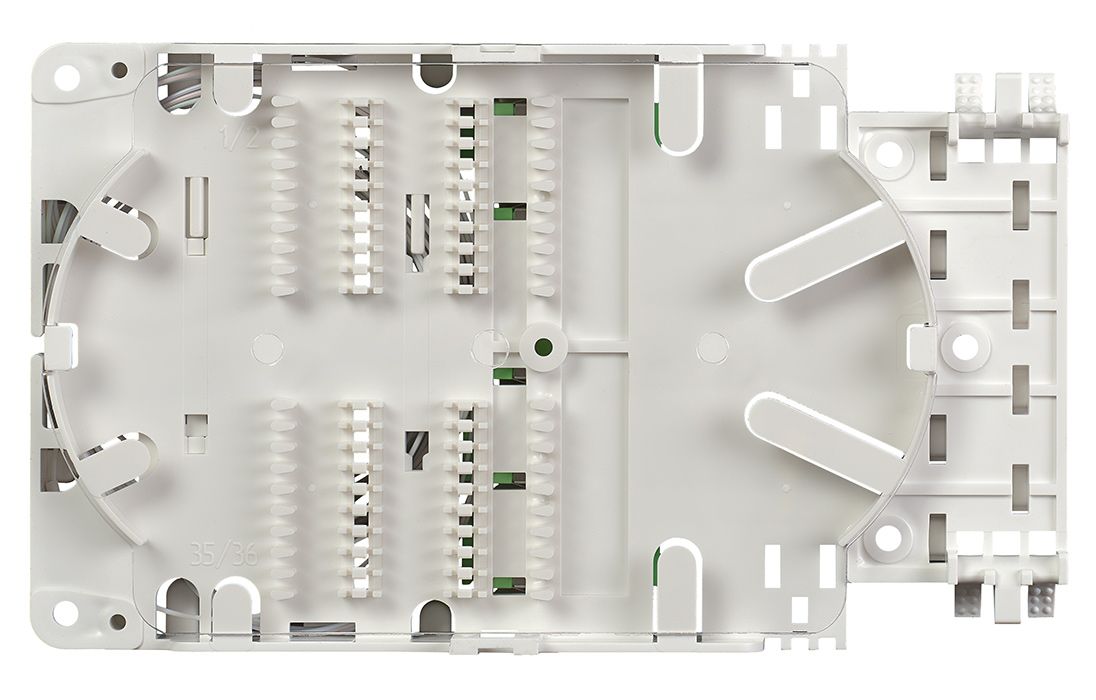

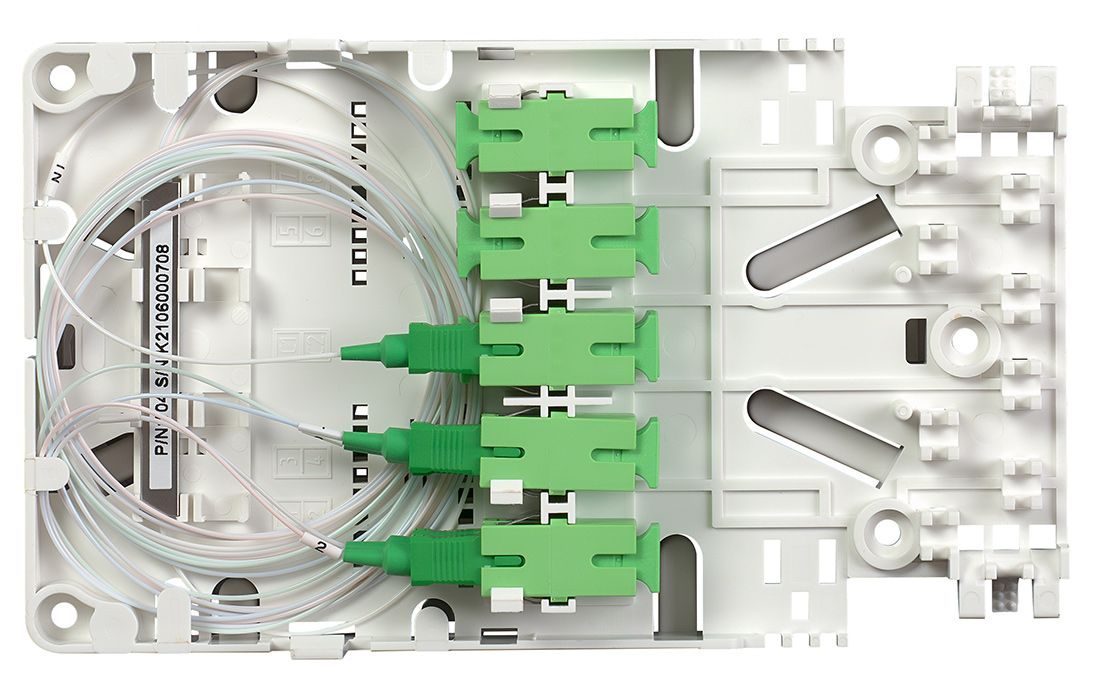

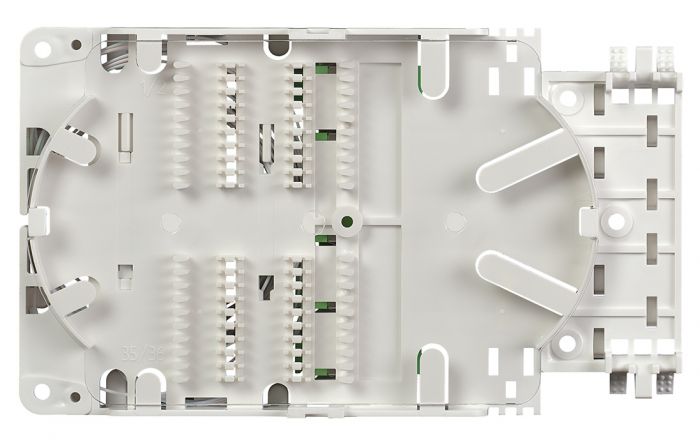

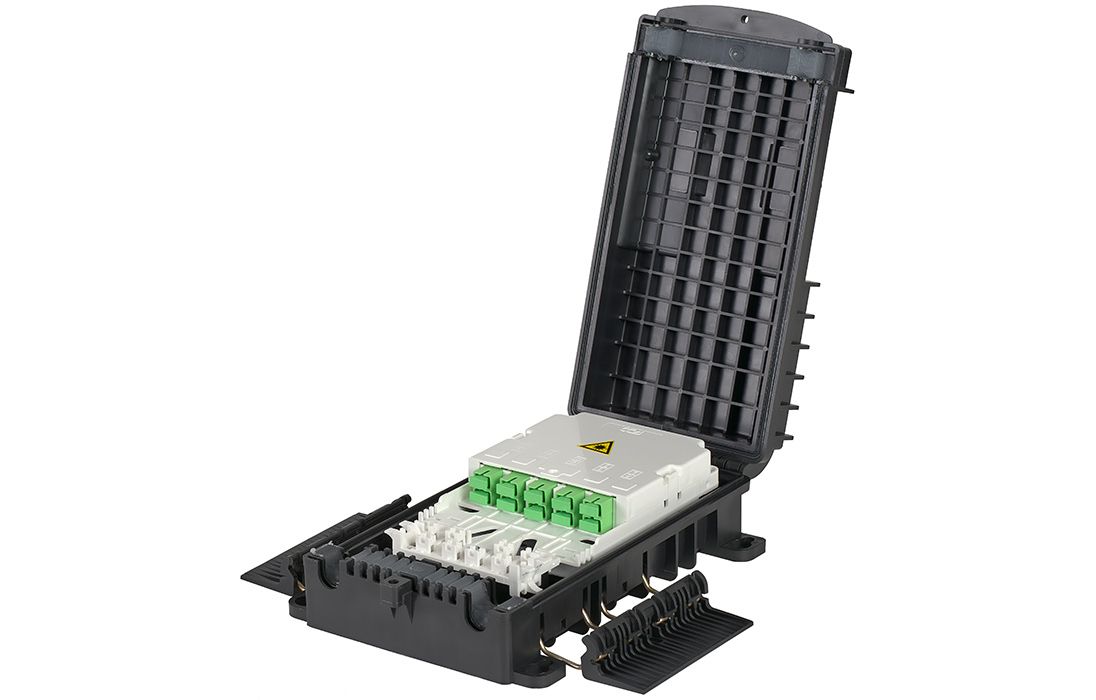

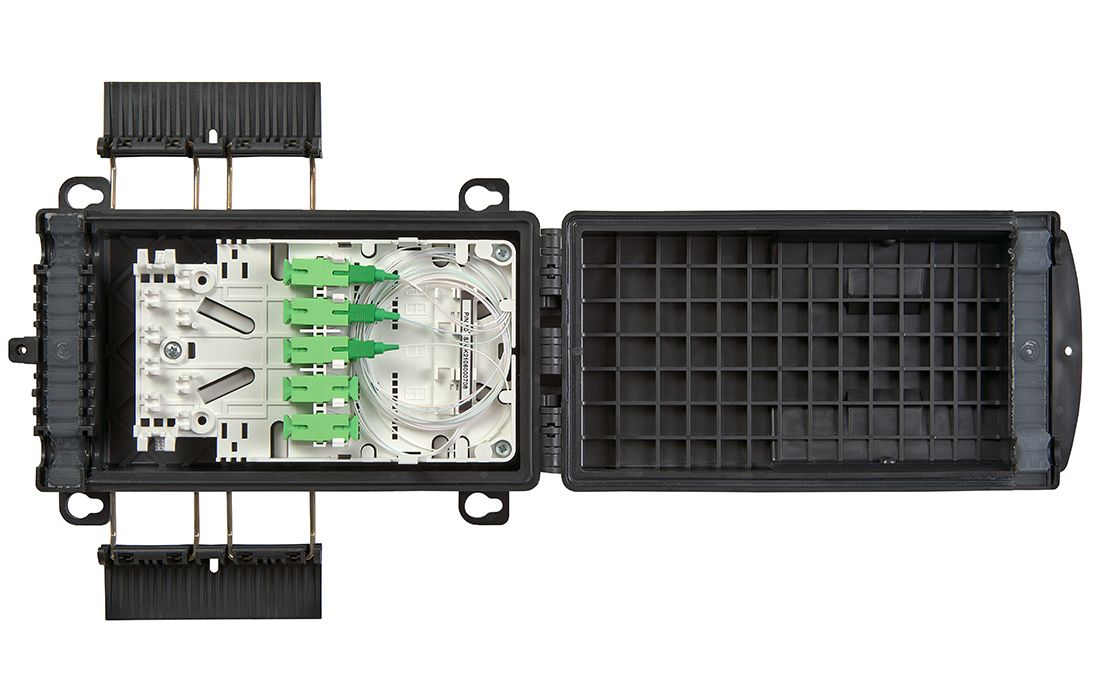

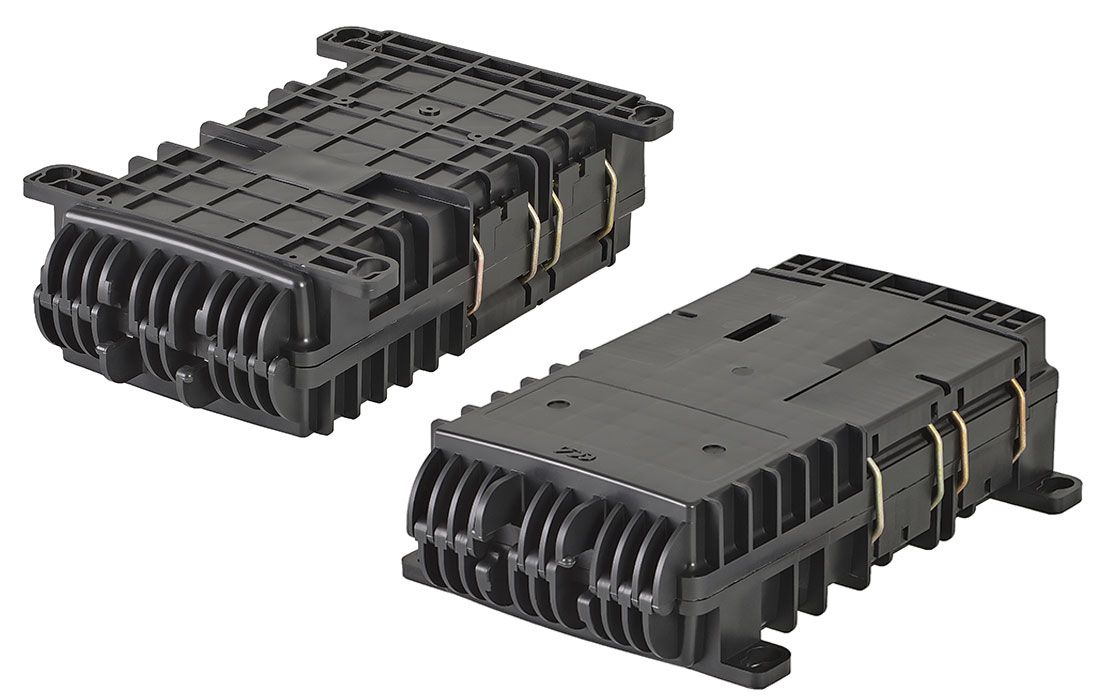

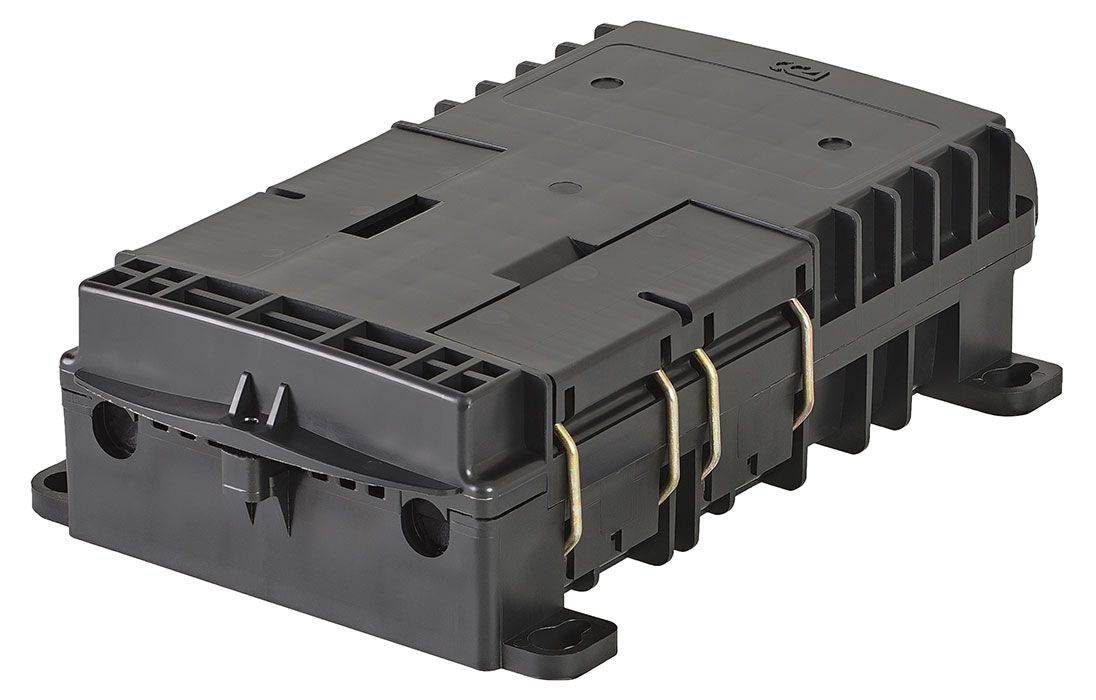

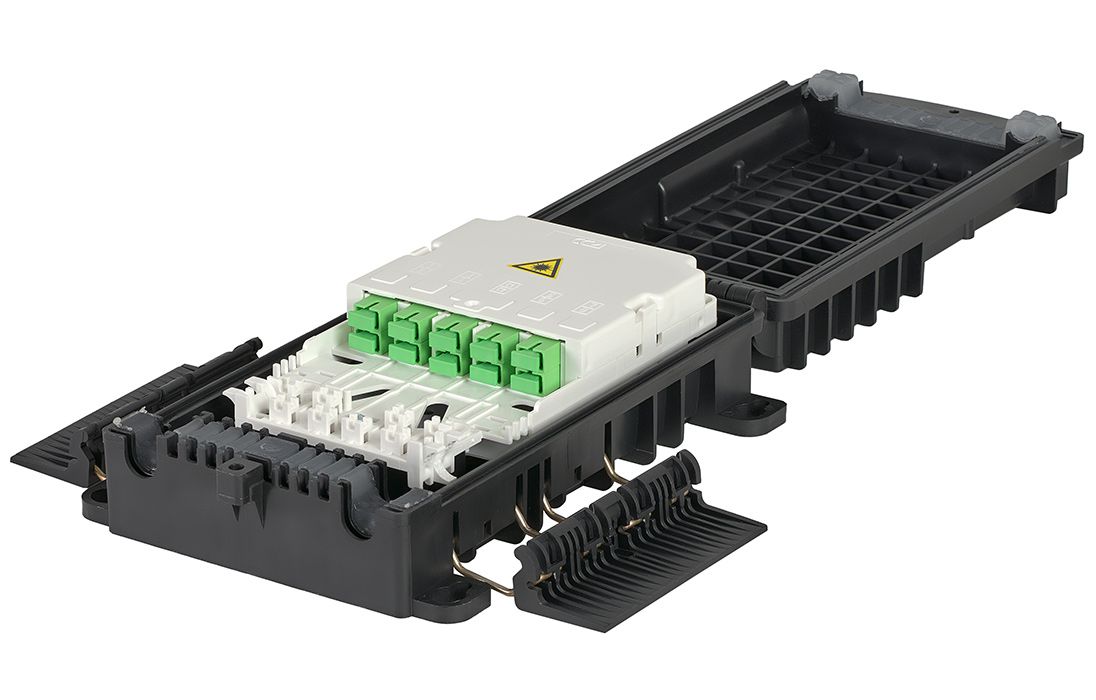

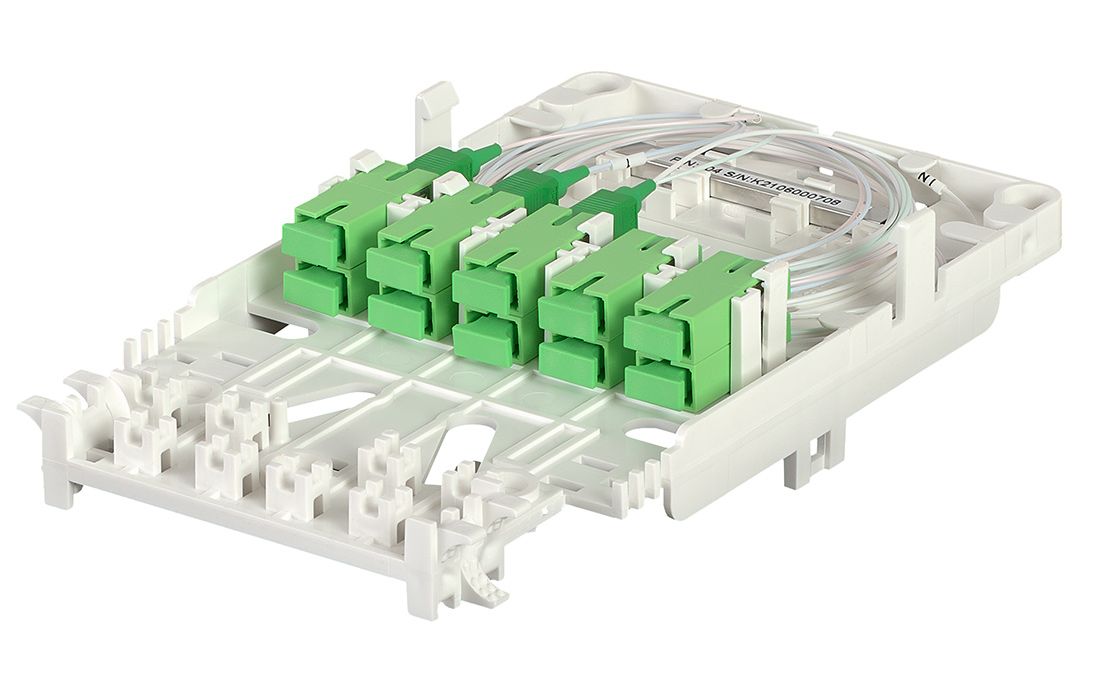

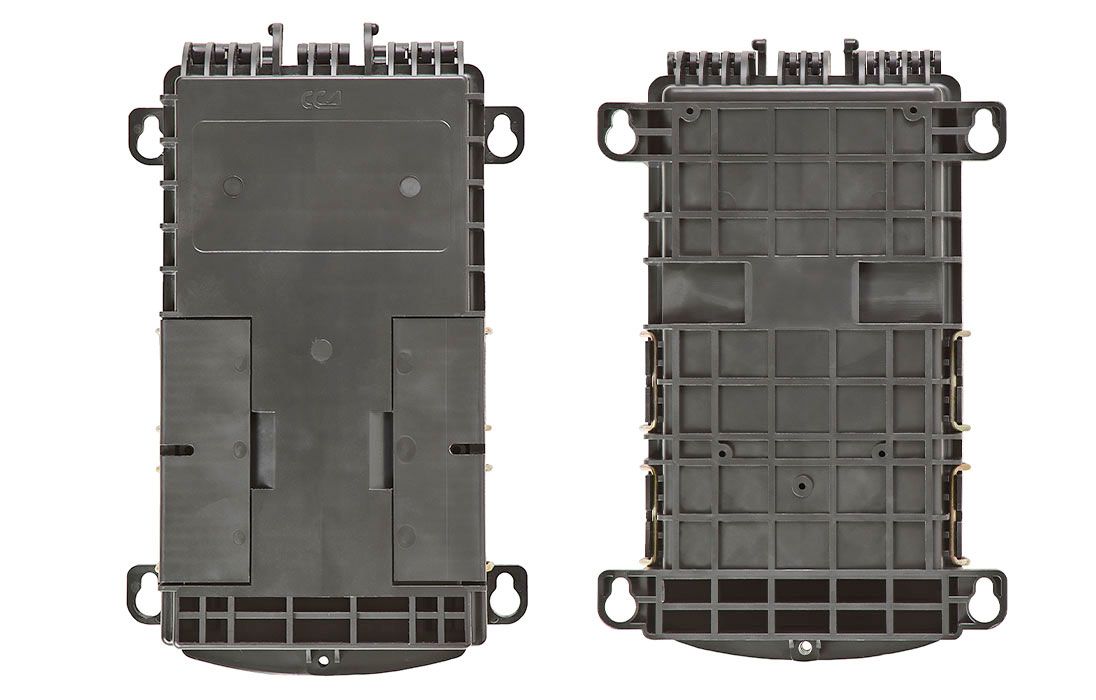

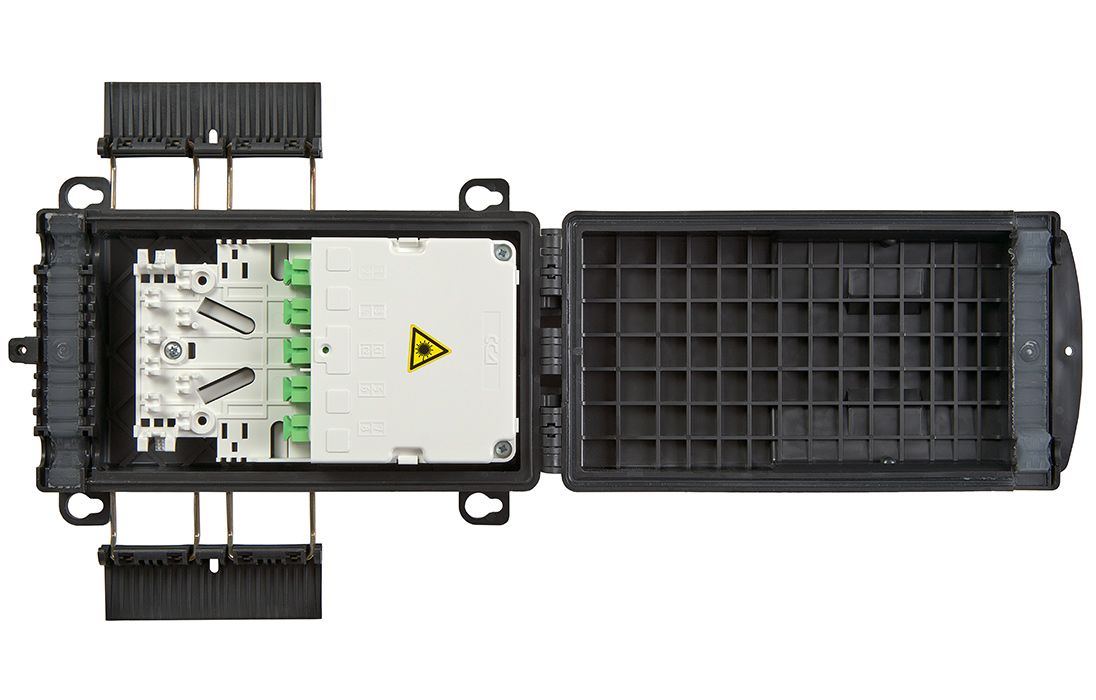

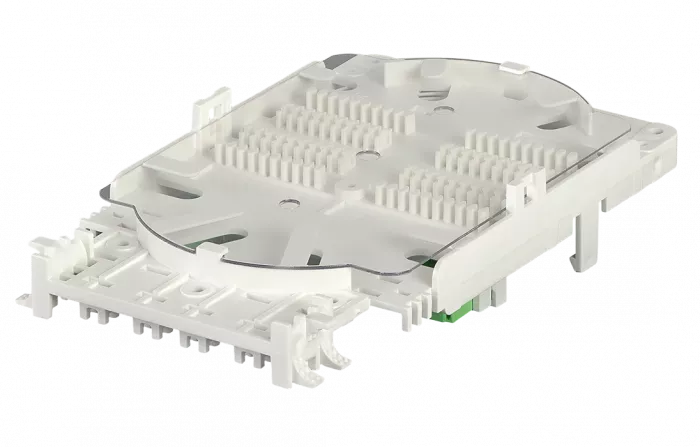

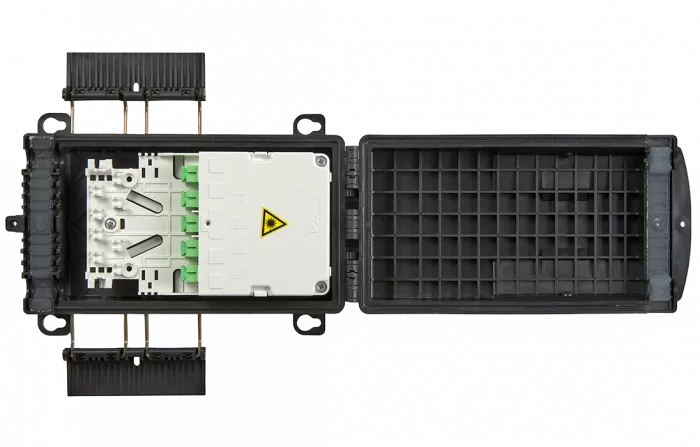

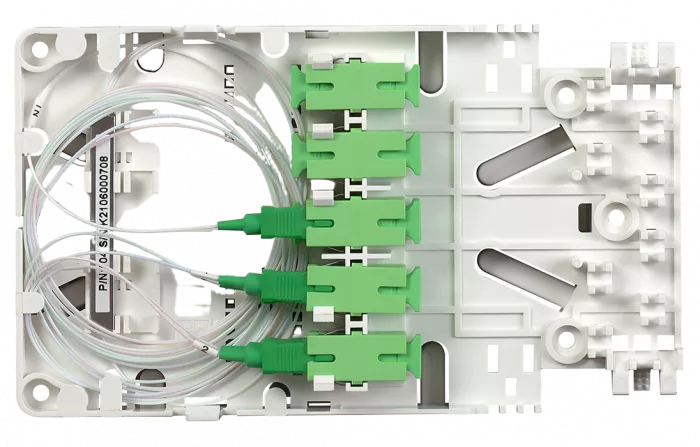

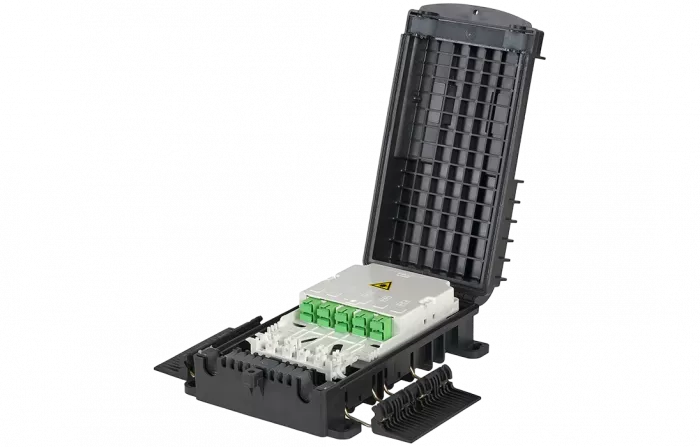

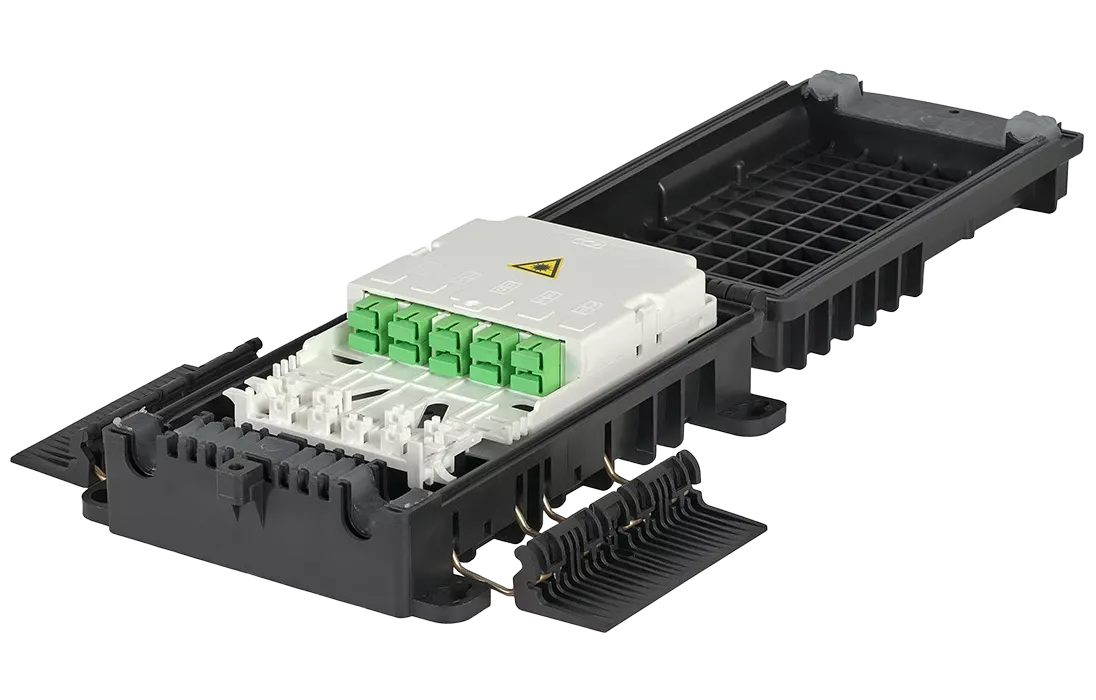

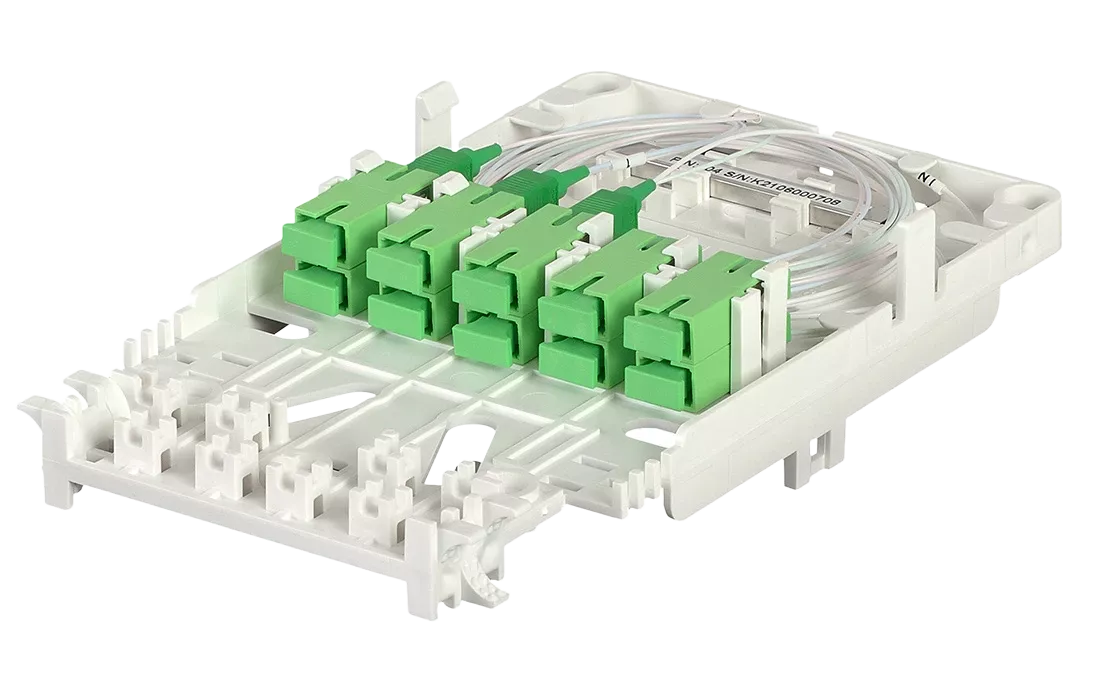

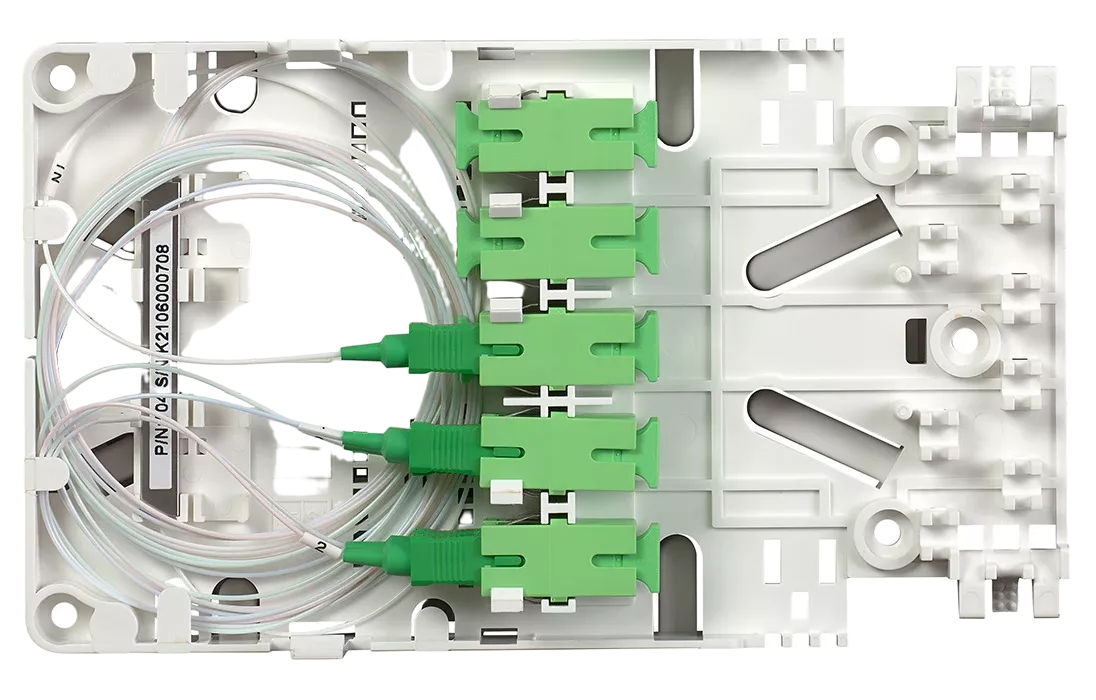

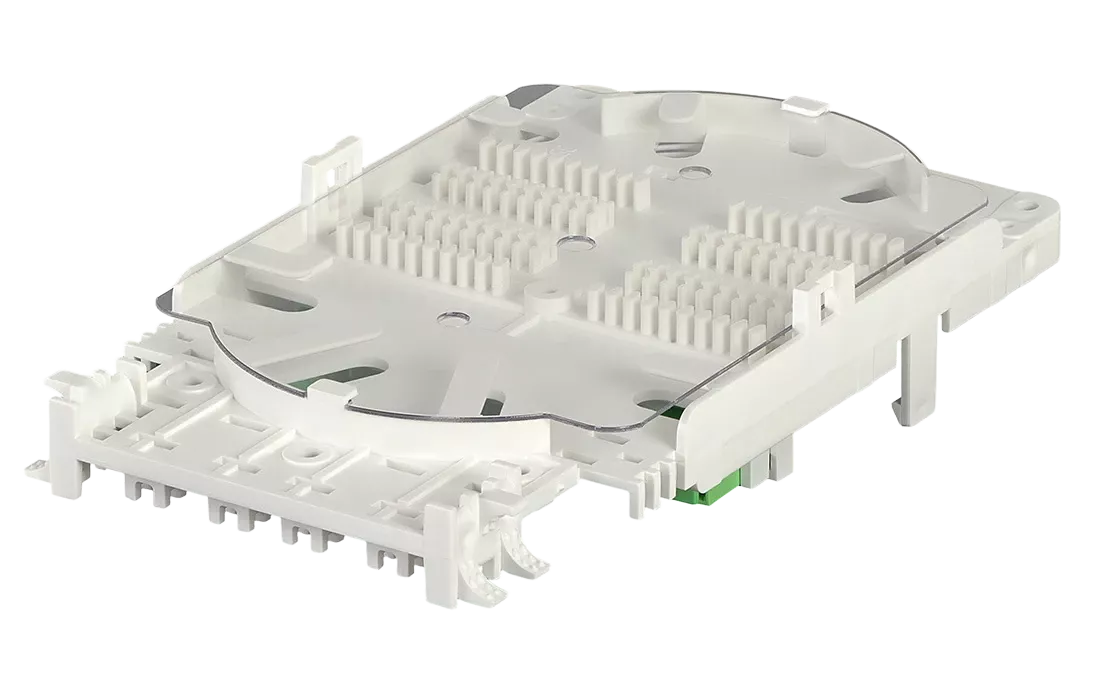

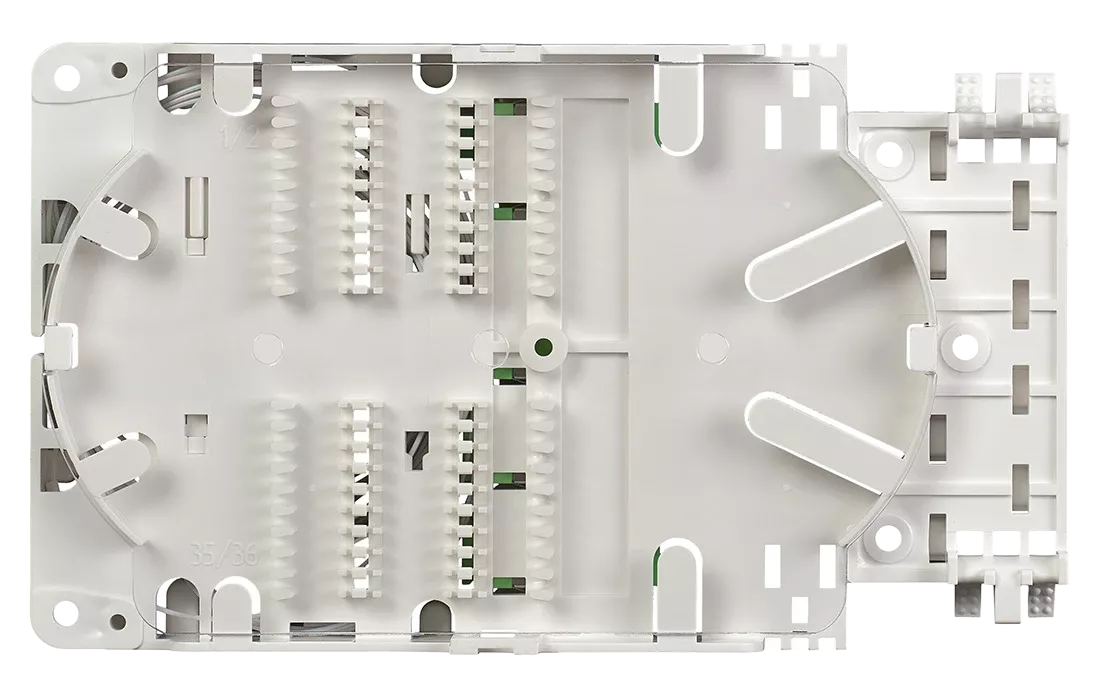

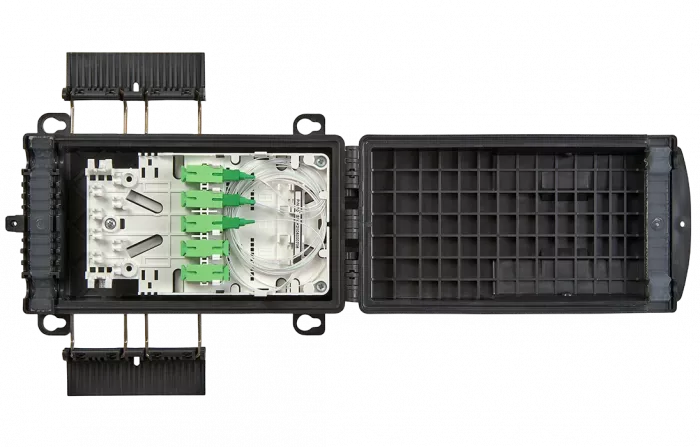

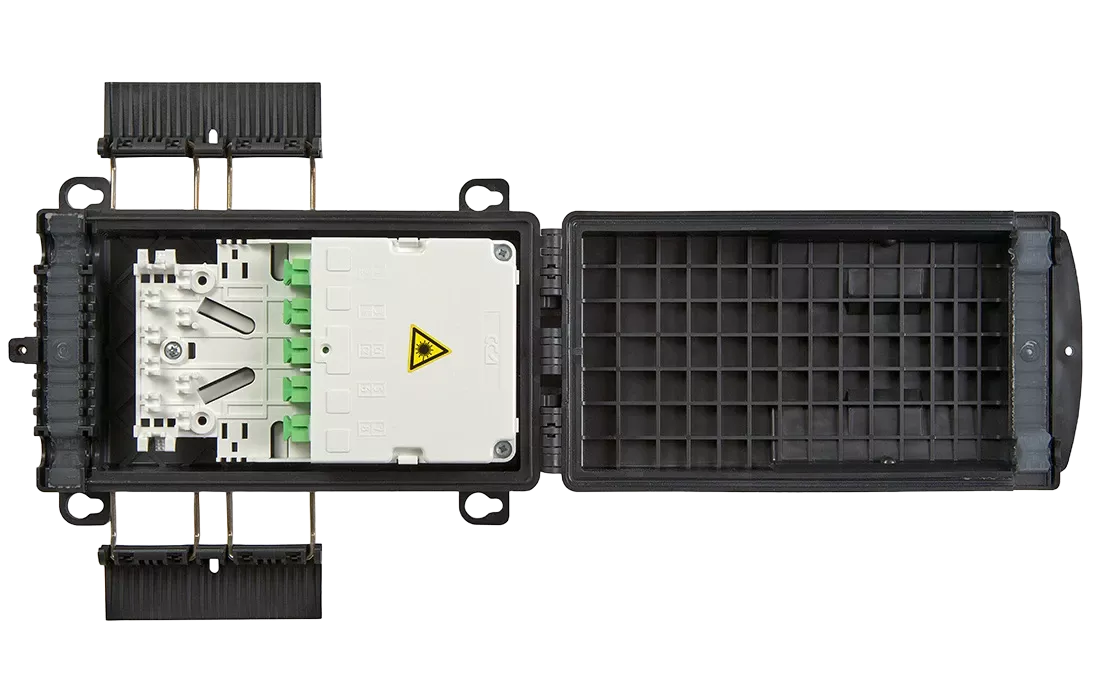

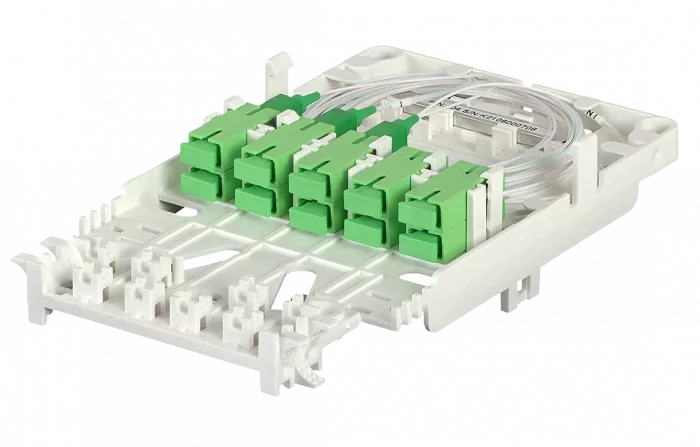

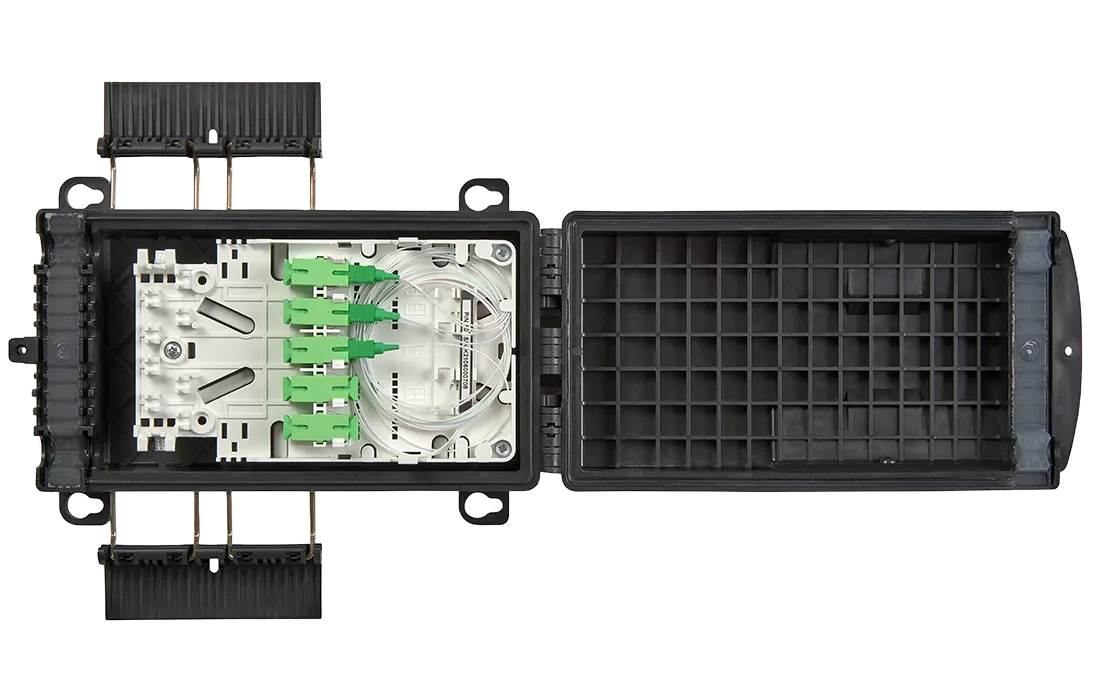

Муфта представляет собой малогабаритный герметичный контейнер прямоугольной формы. Внутри контейнера установлена съёмная монтажная панель (вставка), с тыльной стороны которой вмонтированы два ложемента для размещения сростков ОВ, защищенных гильзами КДЗС 4525, а на лицевой стороне панели находятся гнёзда для установки адаптеров типа SC. На лицевой части монтажной панели расположен ложемент типа Л2-СП, на который возможно установить разветвители в мини-корпусах с волокнами длиной 1 метр в буферном покрытии 900 мкм. Предусмотрена установка одного разветвителя РО-1х8 -PLC -SM/0,9 -1,0 м-SC/APC или двух разветвителей РО-1х4 -PLC -SM/0,9 -1,0 м-SC/APC, оконцованных разъемами SC.

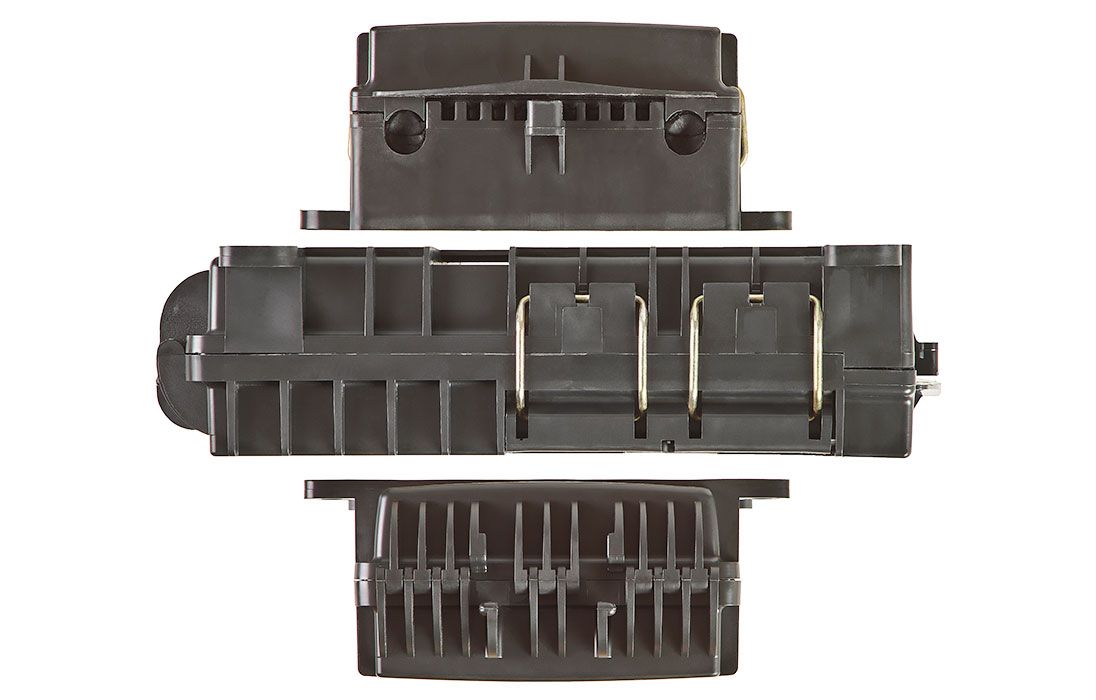

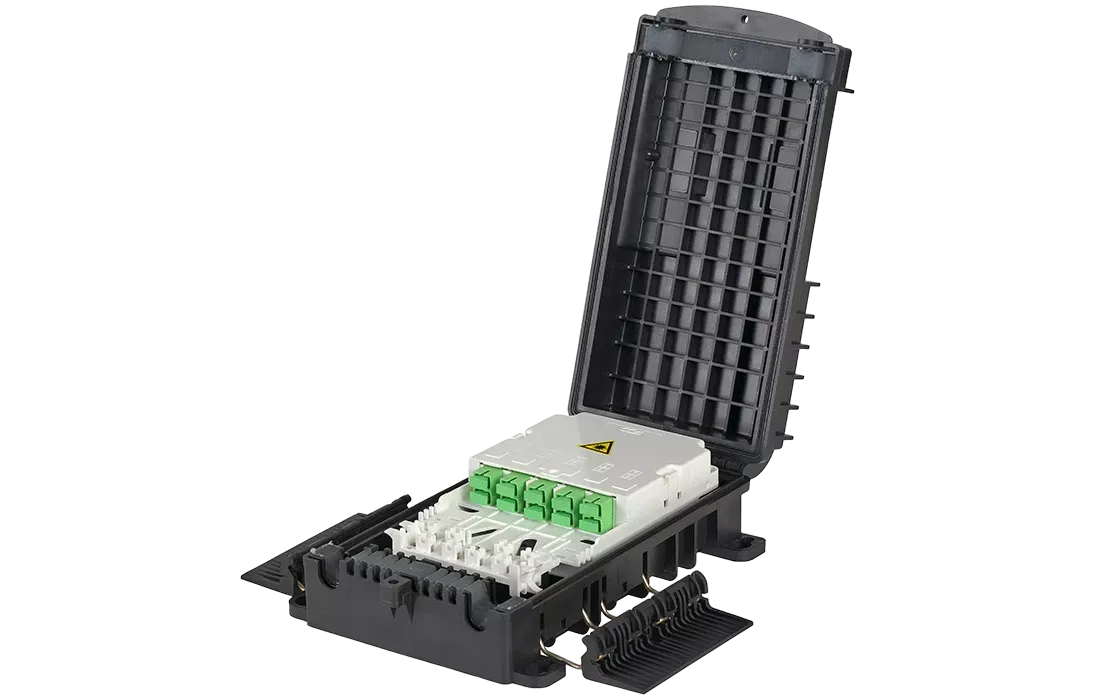

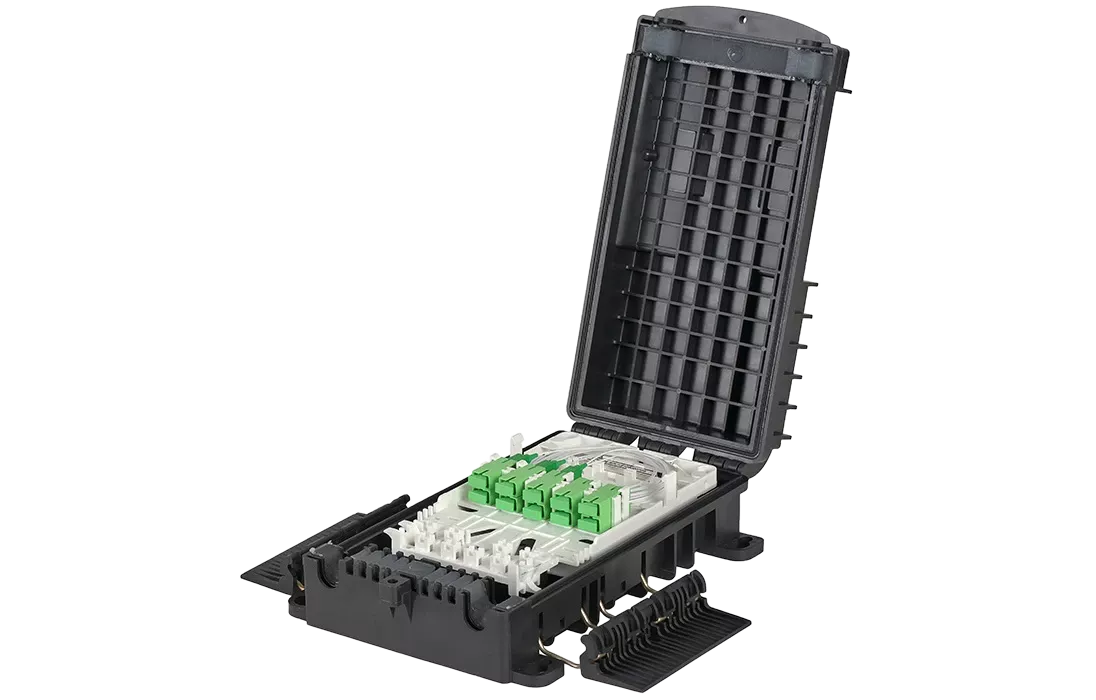

Фиксация и герметизация крышки - при помощи двух пластиковых защелок на стальных пружинных петлях.

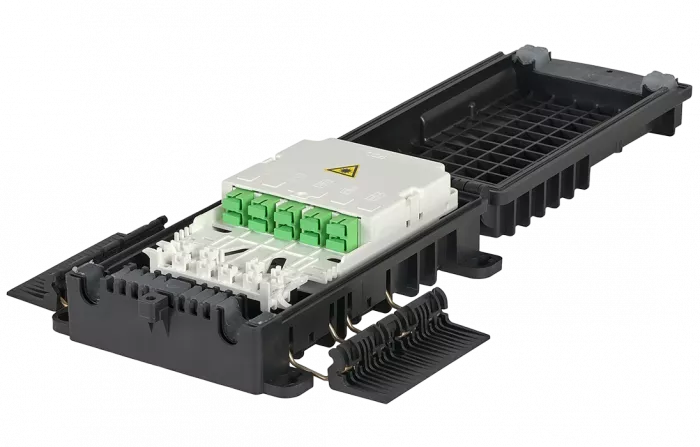

По периметру корпуса муфты, в местах соприкосновения с крышкой, находится эластичный гель, с помощью которого осуществляется как герметизация корпуса, так и герметизация введенных магистральных и абонентских кабелей.

Конструкция муфты, не смотря на небольшие габаритные размеры, обеспечивает возможность организации транзитной петли оптических модулей без разрезания.

Конструкция муфты обеспечивает:
• ввод и крепление введенных в корпус двух ОК с диаметром наружной оболочки до 14 мм;
• возможность организации “транзитного” ввода одного ОК;
• размещение до 36 сростков оптических волокон (КДЗС 4525) распределительных ВОК и 10 сростков дроп-кабелей;
• установку двух оптических планарных разветвителей с номинальным размером корпуса 60х7х4 мм;
• установку до 10-ти розеток (адаптеров) оптических типа SC;
• пылезащищенный вывод до 10 дроп-кабелей круглого профиля диаметром 2-3 мм или прямоугольного профиля типа «бабочка».

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.

Следует учитывать, что в разделе «Характеристики» указан температурный диапазон эксплуатации муфт-кроссов без учёта характеристик устанавливаемых в них комплектующих изделий: адаптеров, пигтейлов и сплиттеров. При применении муфт-кроссов в составе с указанными комплектующими, их температурный диапазон эксплуатации может быть ограничен параметрами установленных изделий.
