Муфта-кросс МКО-П1/С09-10SC-8SC/APC-8SC/APC ССД

Предназначена для монтажа подвесного магистрального кабеля с абонентскими ответвлениями самонесущих дроп-кабелей малого диаметра. Используется как для каскадных схем построения сетей по технологии GPON, так и прочих видов абонентских подключений в оптические адаптеры, для кросс коммутации.

Выполнена из устойчивого к атмосферным воздействиям УФ стойкого пластика и имеет пыле-влагозащищенную тупиковую конструкцию (ввод ОК и вывод абонентских дроп-кабелей производится с одной стороны).

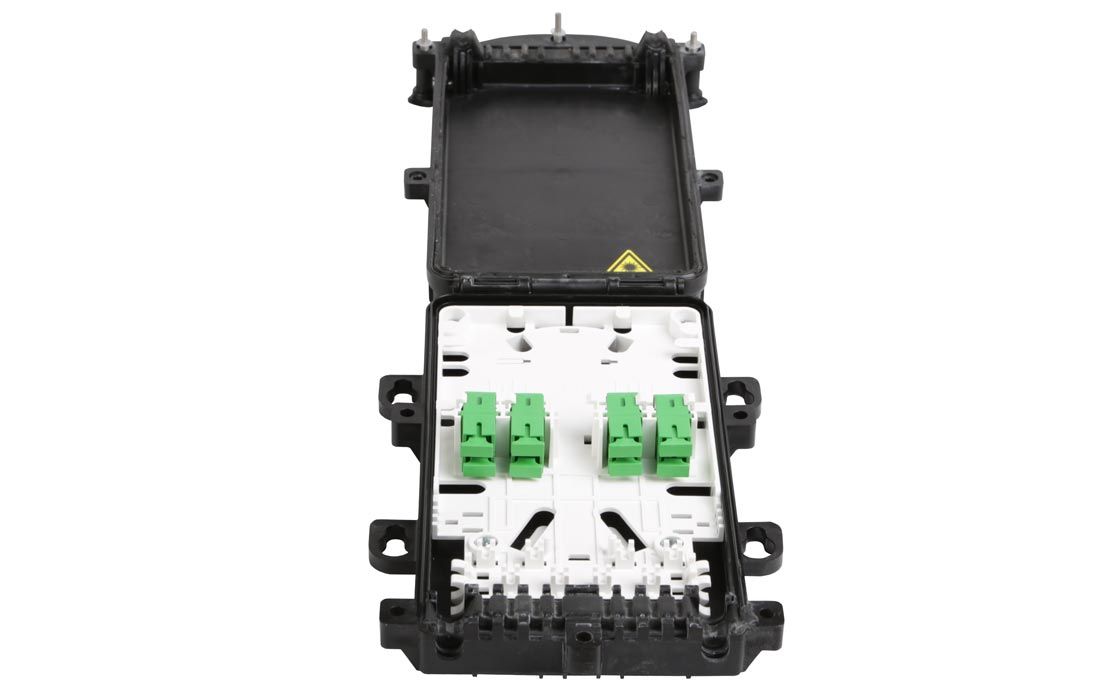

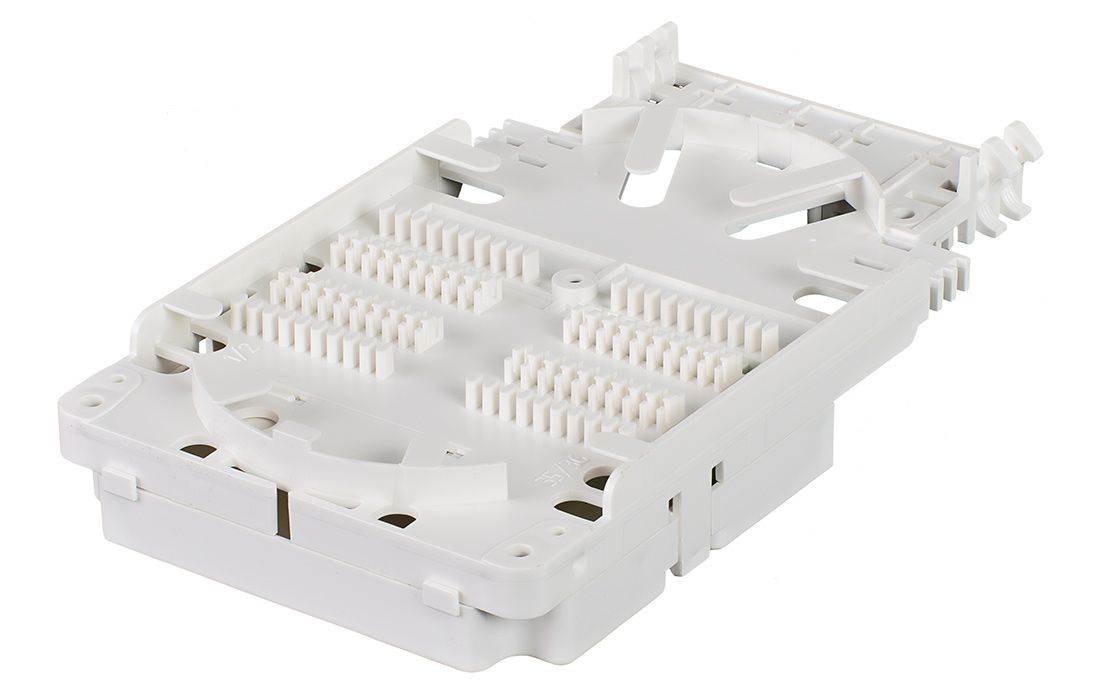

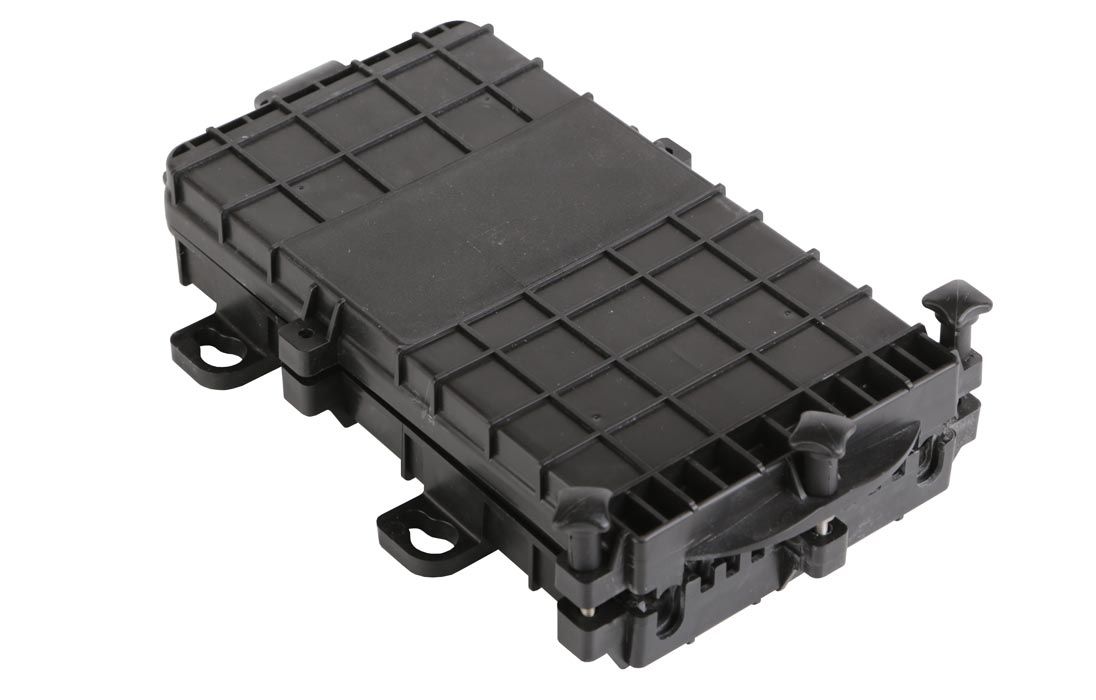

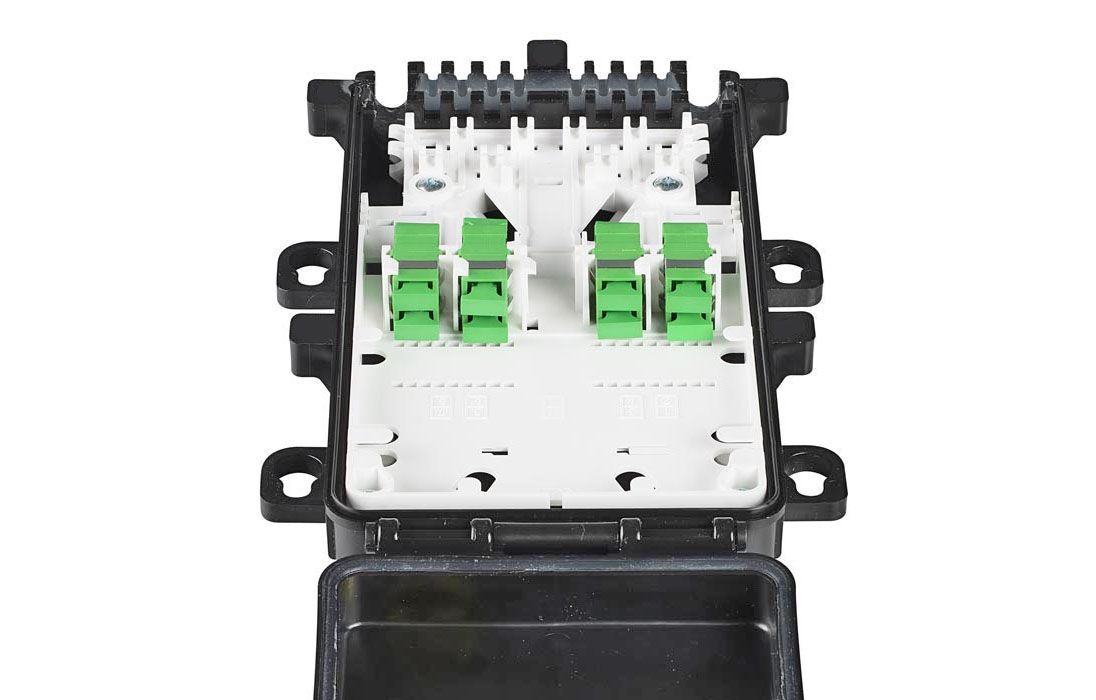

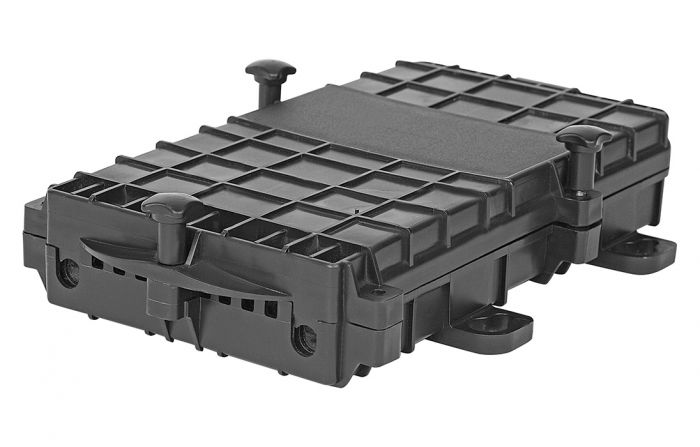

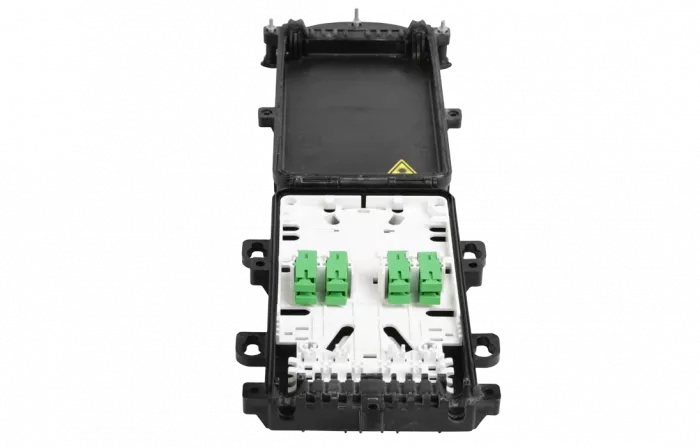

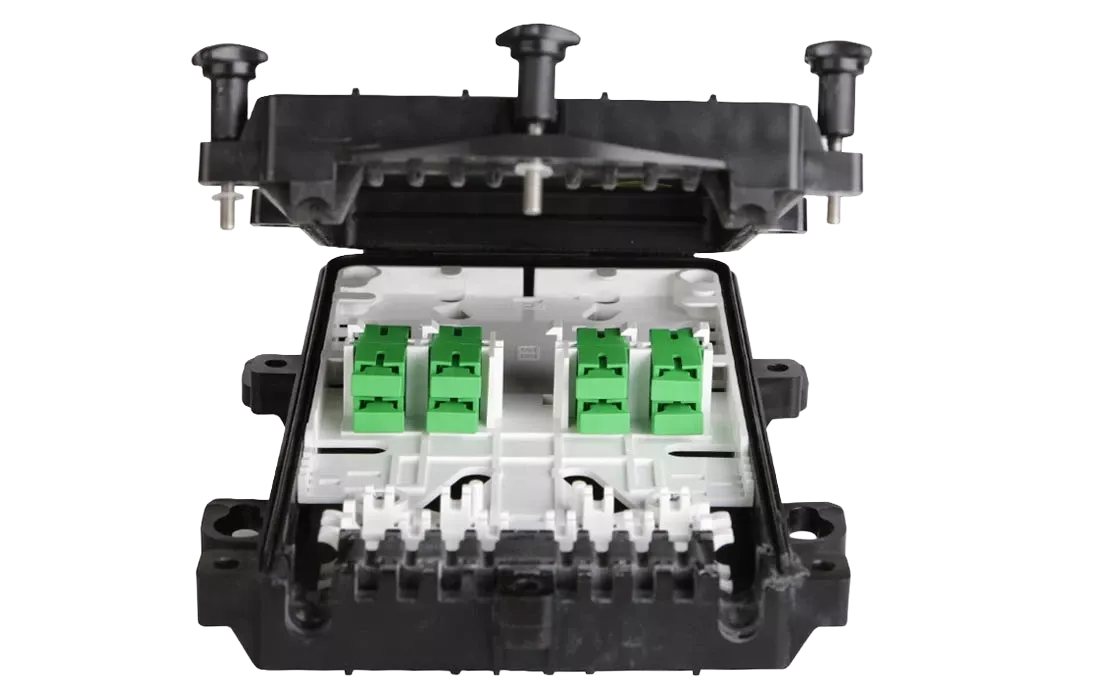

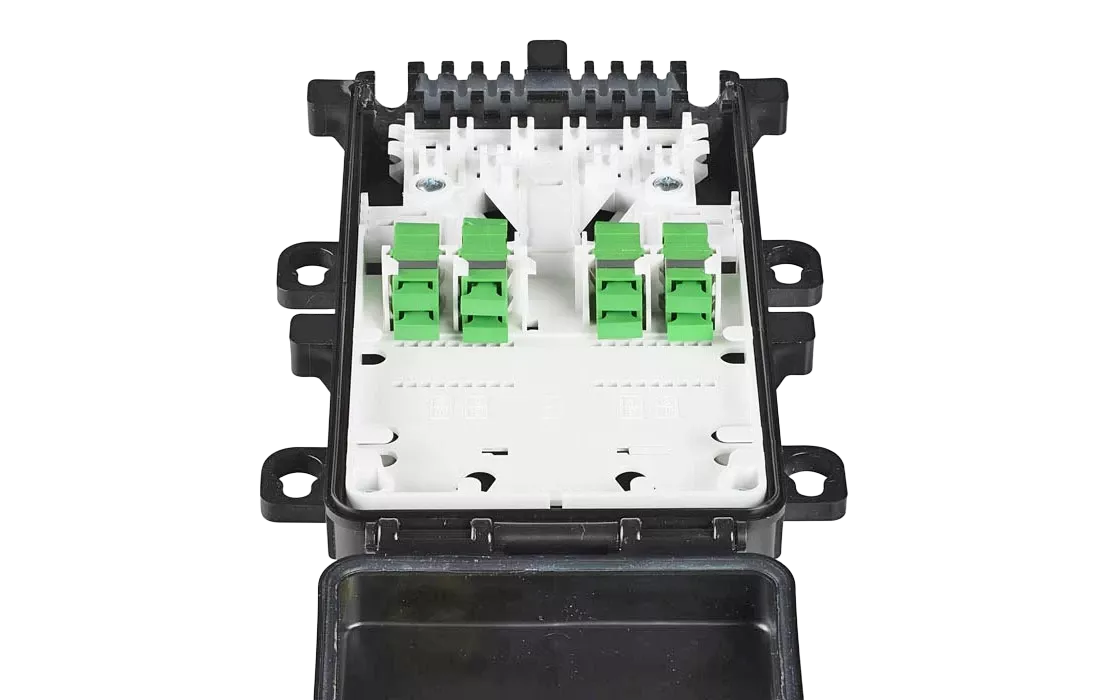

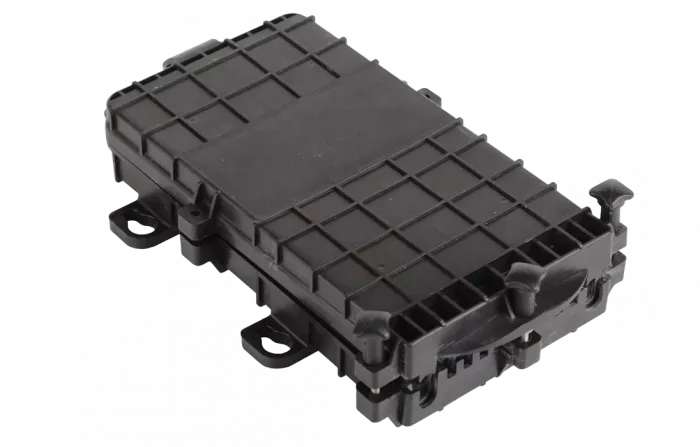

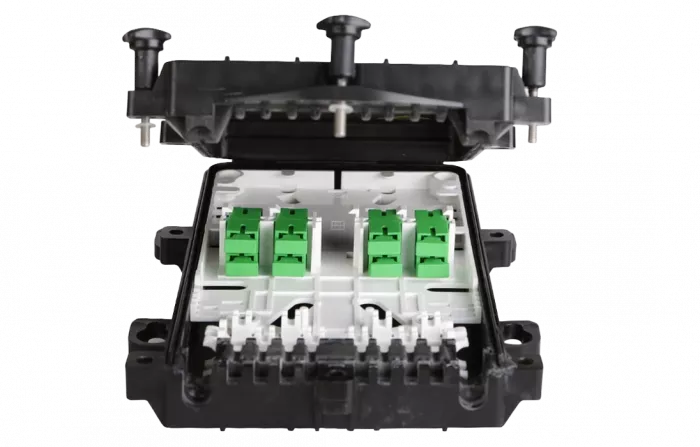

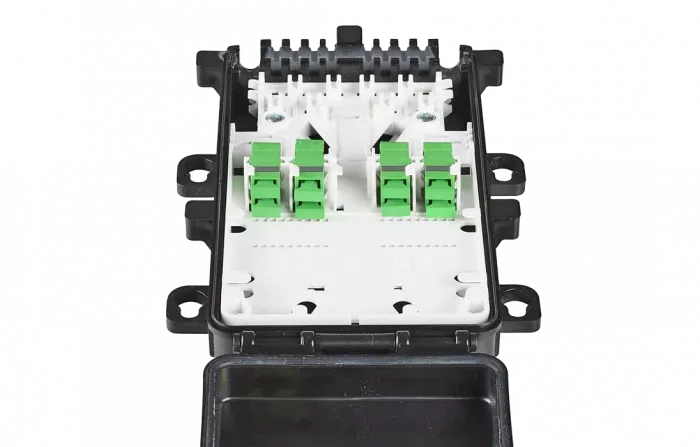

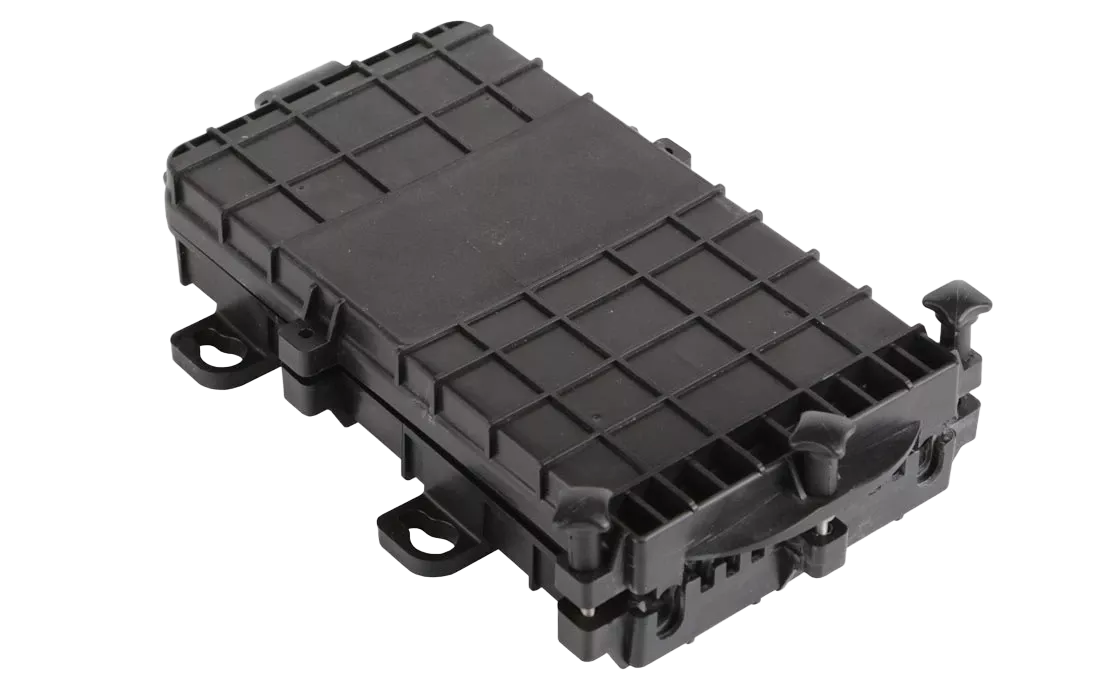

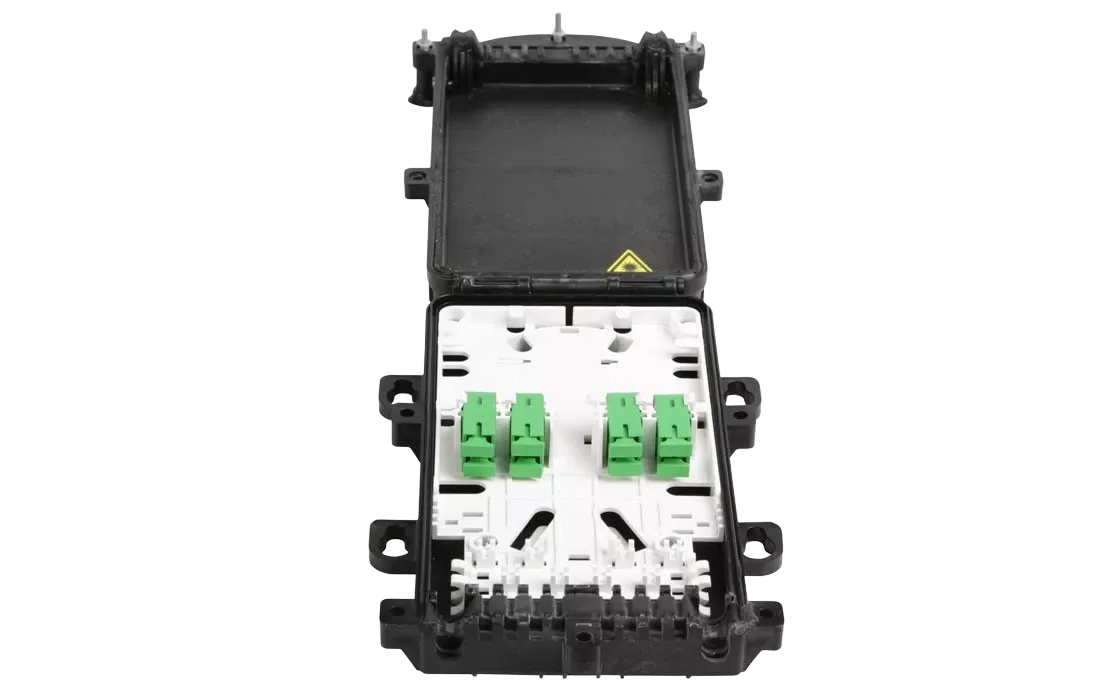

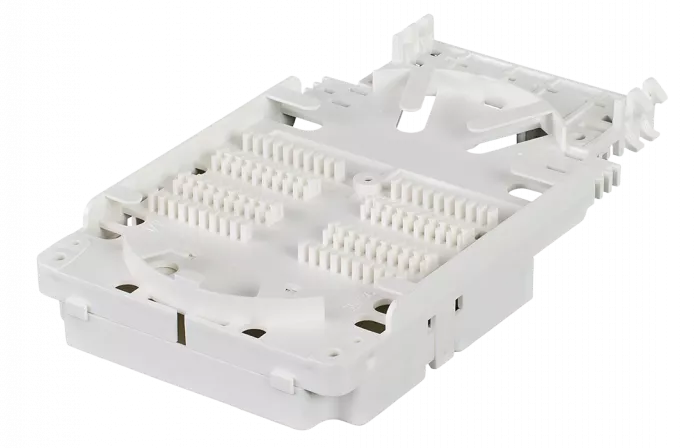

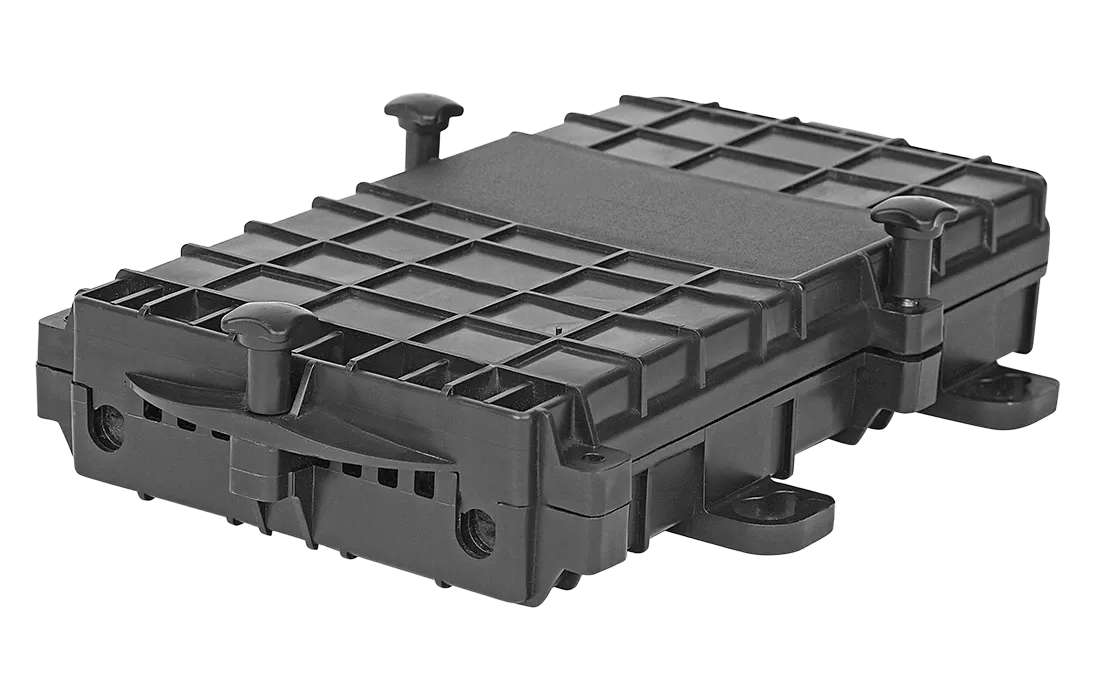

Муфта представляет собой малогабаритный герметичный контейнер прямоугольной формы. Внутри контейнера установлена съёмная монтажная панель (вставка), с тыльной стороны которой расположены два ложемента для размещения сростков ОВ для размещения 36 ОВ, защищенных гильзами ССД КДЗС 4525, а на лицевой стороне панели находятся гнёзда для установки 10 адаптеров типа SC, 8 абонентских и 2 для подключения входов разветвителя. На лицевой части монтажной панели расположен ложемент типа Л2-СП, на который возможно установить разветвители в мини-корпусах с волокнами длиной 1 метр в буферном покрытии 900 мкм. Предусмотрена установка одного разветвителя РО-1х8 -PLC -SM/0,9 -1,0 м-SC/APC или двух разветвителей РО-1х4 -PLC -SM/0,9 -1,0 м-SC/APC, оконцованных разъемами SC.

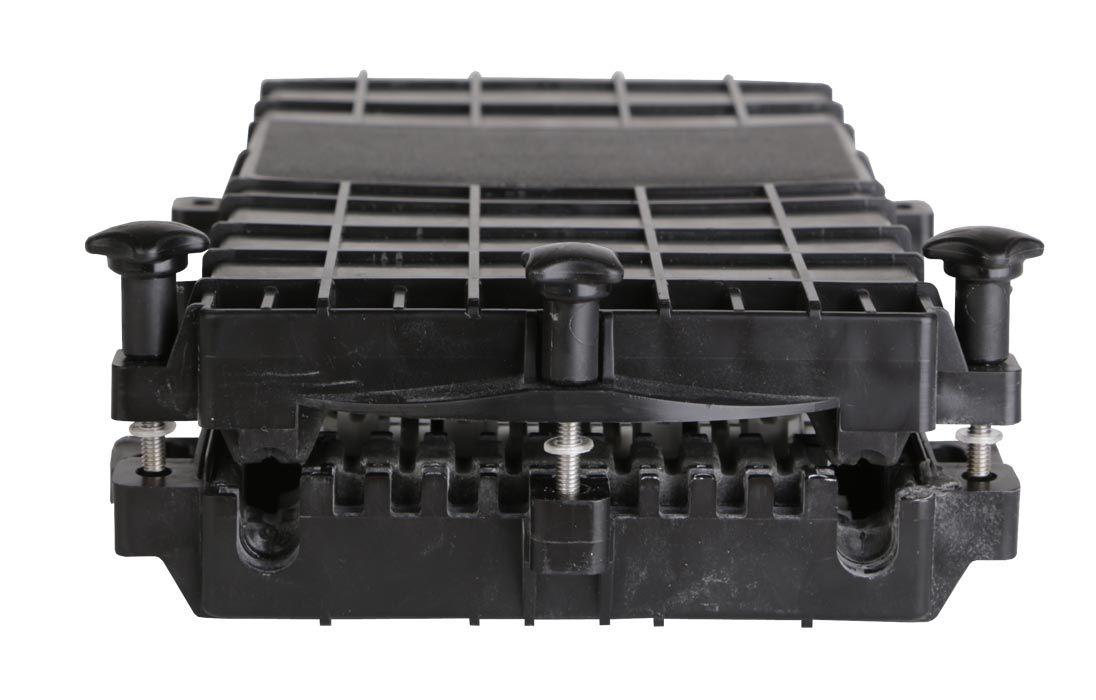

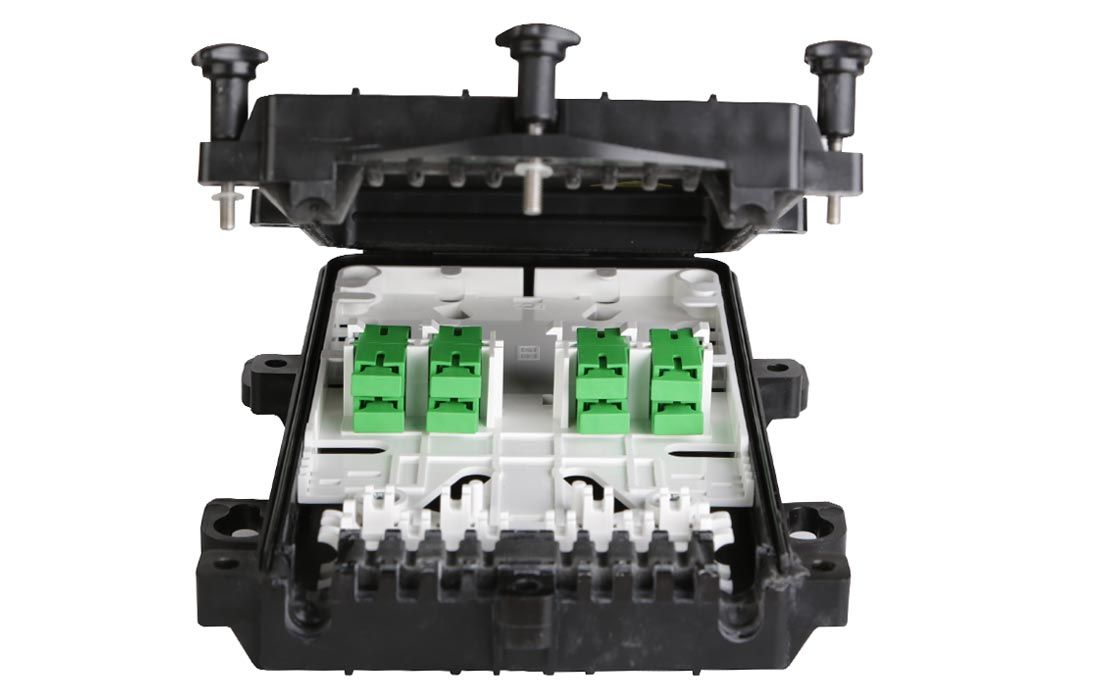

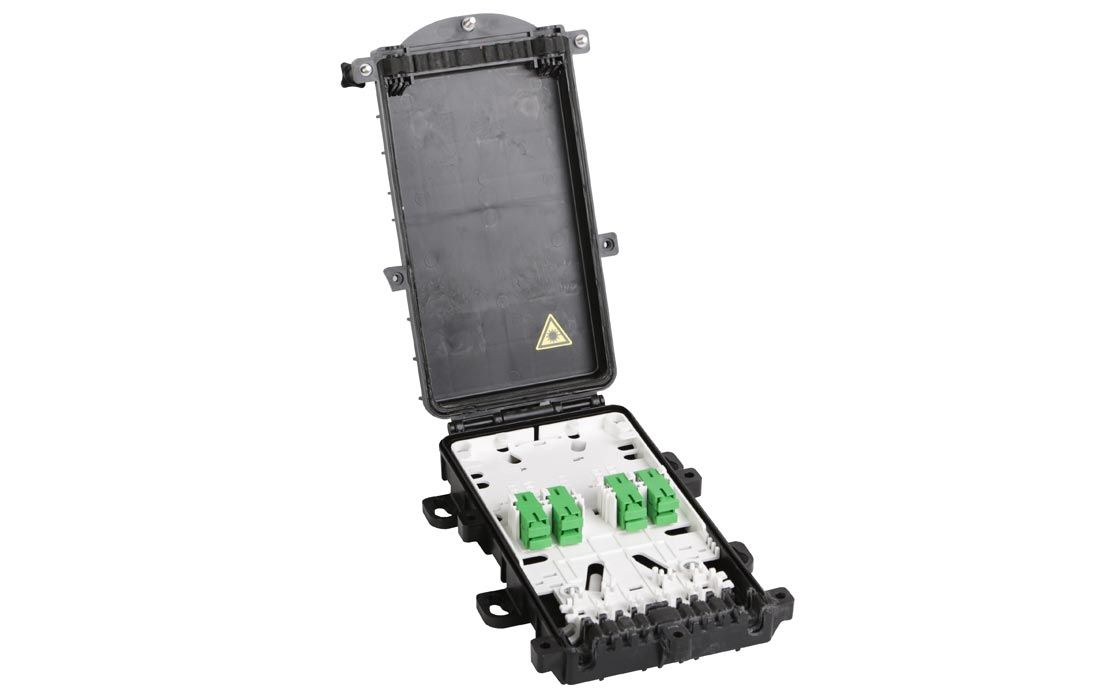

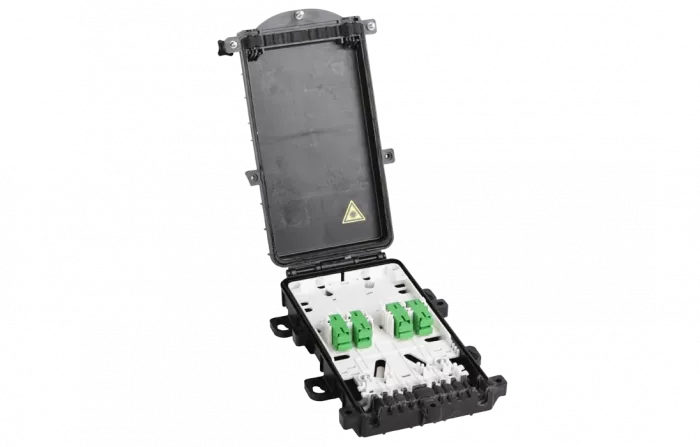

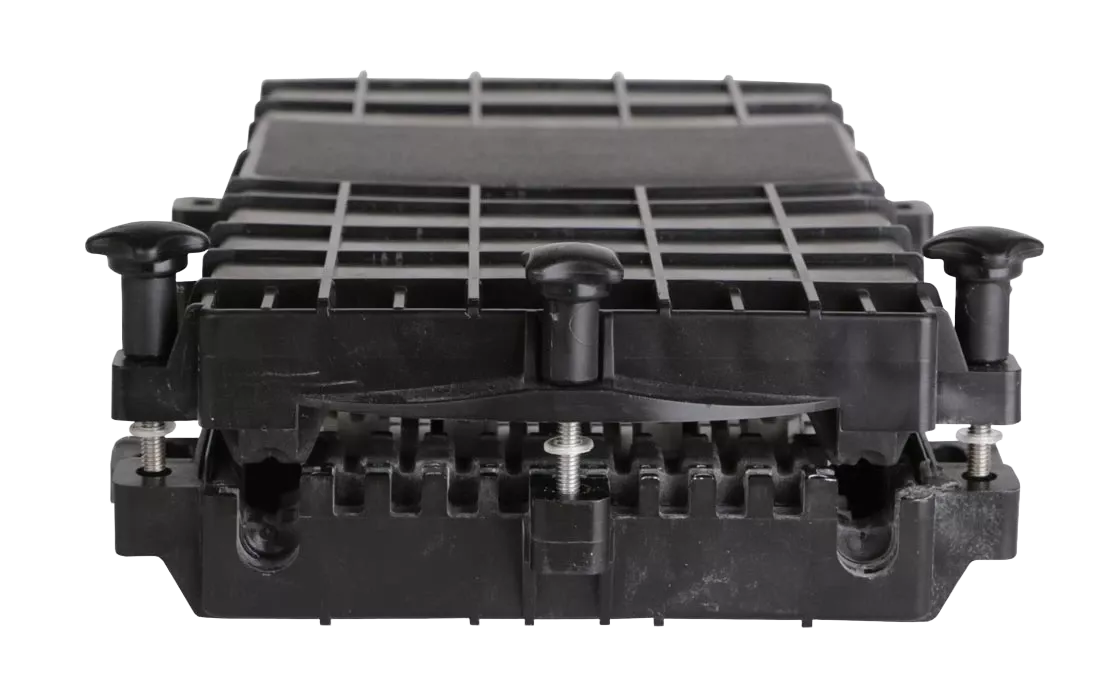

Открывание и фиксирование крышки в открытом положении достигается с помощью пластмассовой петли специальной конструкции, отлитой на корпусе муфты. Фиксация крышки и корпуса в закрытом положении осуществляется путем закручивания невыпадающих винтов и запрессованных в корпус гаек.

По периметру корпуса муфты, в местах соприкосновения с крышкой, находится эластичный гелиевый уплотнитель, с помощью которого осуществляется как герметизация корпуса, так и герметизация введенных магистральных и абонентских кабелей.

Конструкция муфты обеспечивает:

• ввод и крепление двух диэлектрических ОК с диаметром наружной оболочки до 9 мм;
• ввод и крепление восьми диэлектрических ОК с диаметром наружной оболочки до 5 мм;
• размещение до 36 сростков оптических волокон (ССД КДЗС 4525);
• установку до двух разветвителей оптических планарных с корпусом имеющим номинальные размеры 60х7х4 мм;
• установку до 10-ти розеток (адаптеров) оптических типа SC.

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести кронштейны для подвески.

Следует учитывать, что в разделе «Характеристики» указан температурный диапазон эксплуатации муфт-кроссов без учёта характеристик устанавливаемых в них комплектующих изделий: адаптеров, пигтейлов и сплиттеров. При применении муфт-кроссов в составе с указанными комплектующими, их температурный диапазон эксплуатации может быть ограничен параметрами установленных изделий.

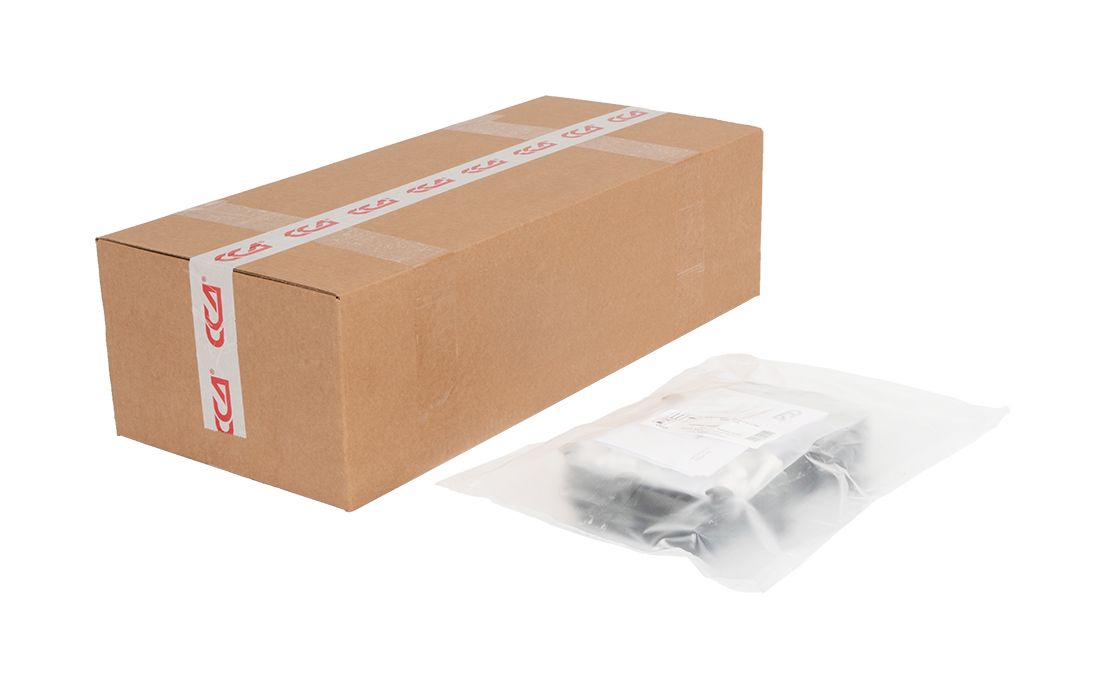

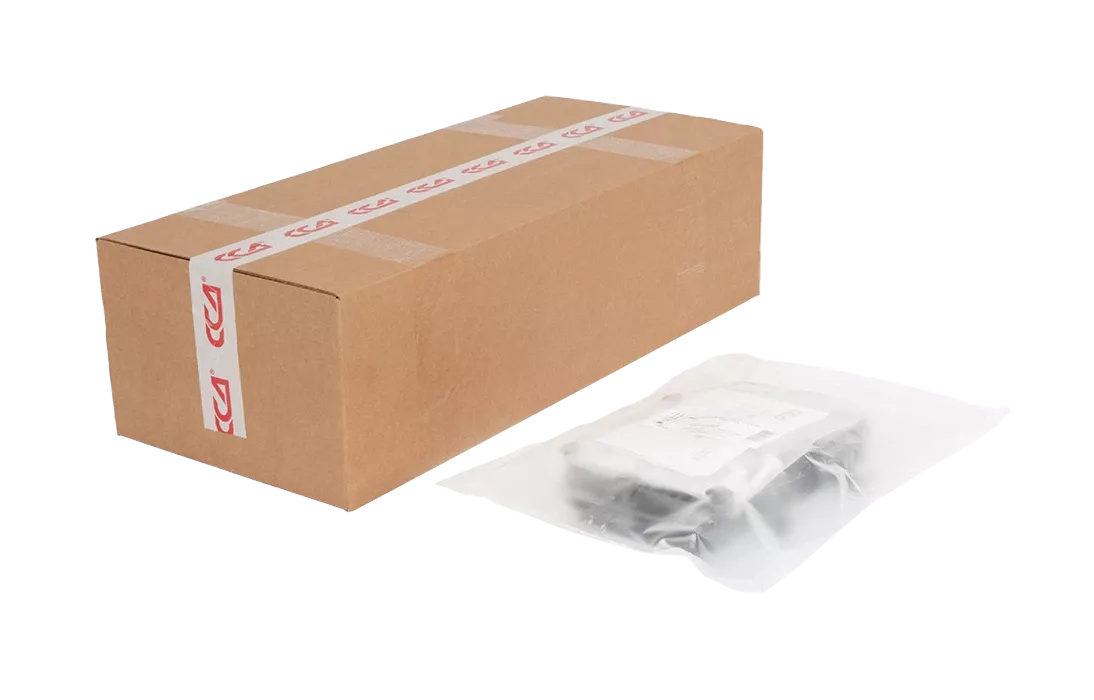

Муфты поставляются в индивидуальном полиэтиленовом пакете и могут дополнительно упаковываться в коробку по 10 штук.
