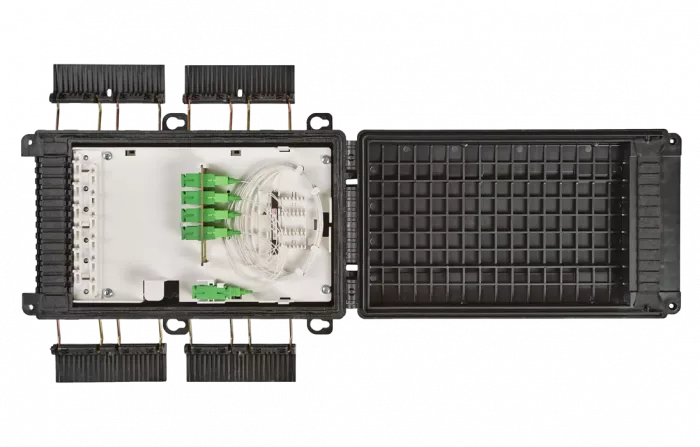

Муфта-кросс МКО-П2/С09-1PLC8-SC/APC-12SC-10SC/APC-1SC/APC ССД
Доставка бесплатная* до 10000 - 500 рублей
- 14 дней возврат/обмен
- 2 года гарантия
Предназначена для использования в качестве оптического кросса малой емкости, для монтажа оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе и внутри технических помещений (чердаках, подвалах).
Выполнена из пластмассы и имеет пыле-брызгозащищенную тупиковую конструкцию (ввод ОК и вывод абонентских дроп-кабелей производится с одной стороны).

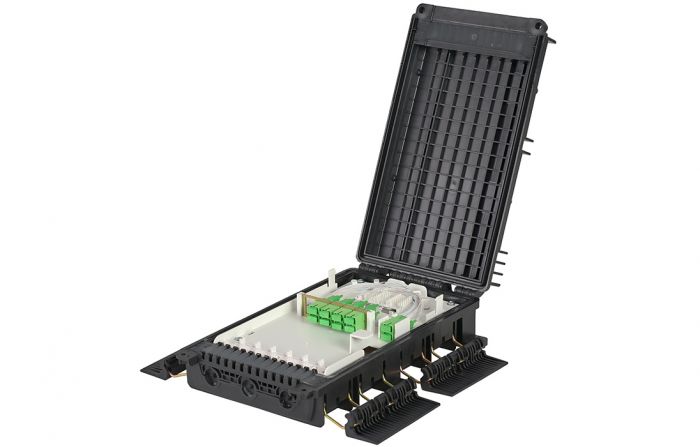

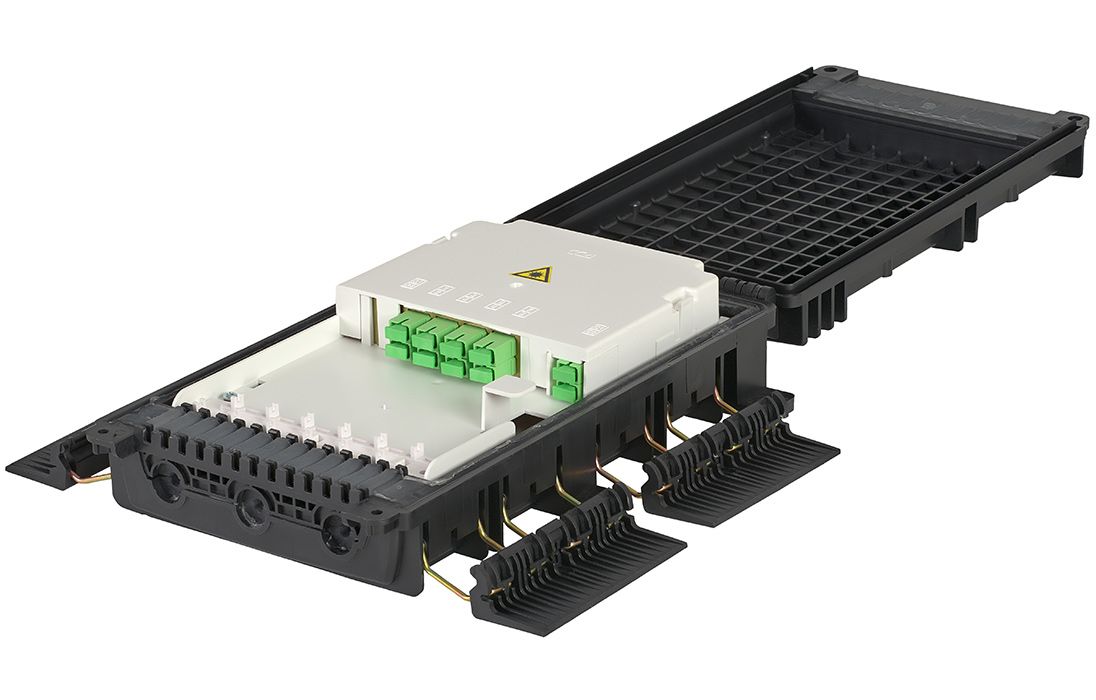

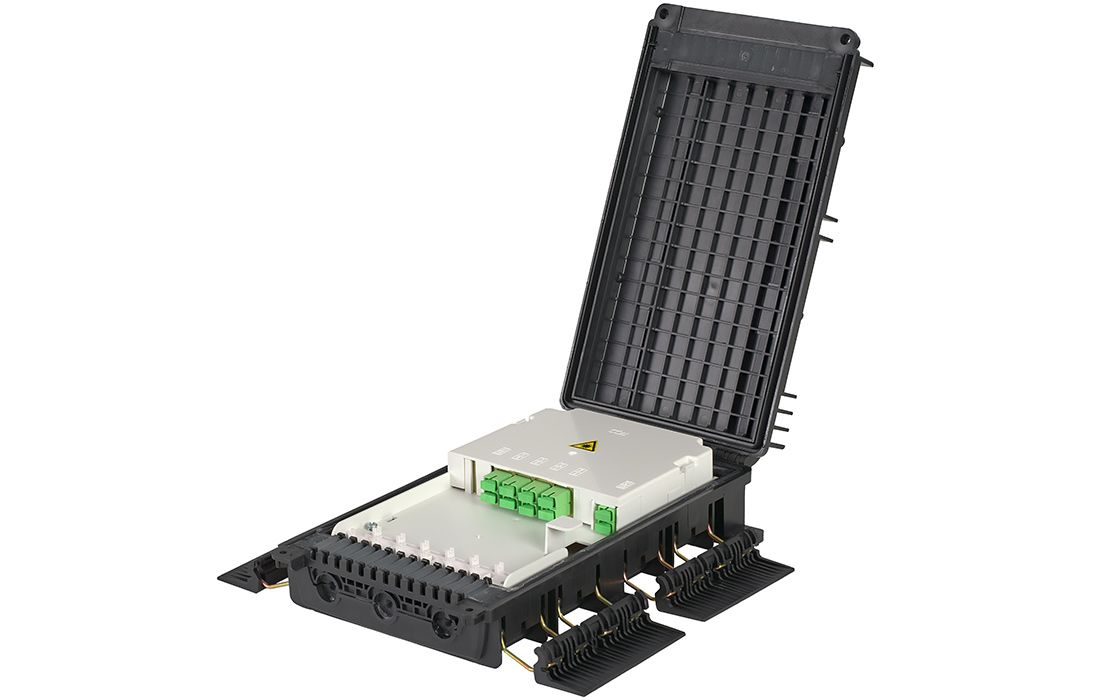

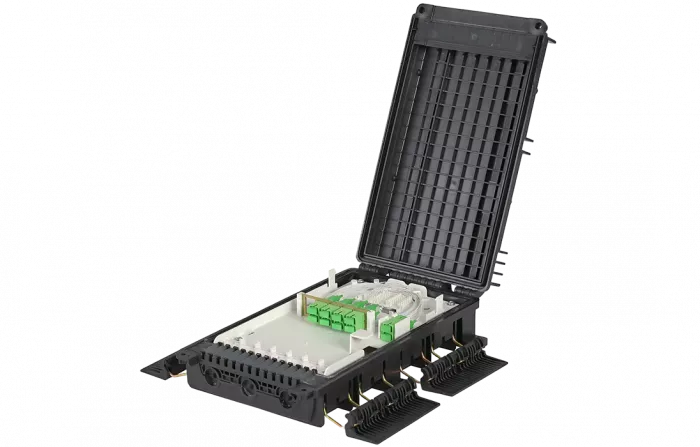

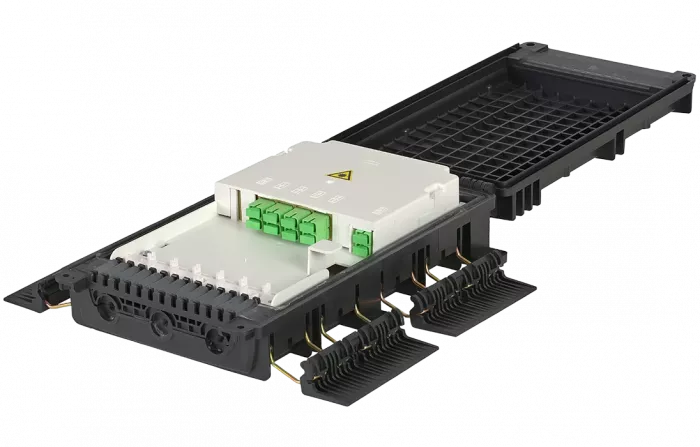

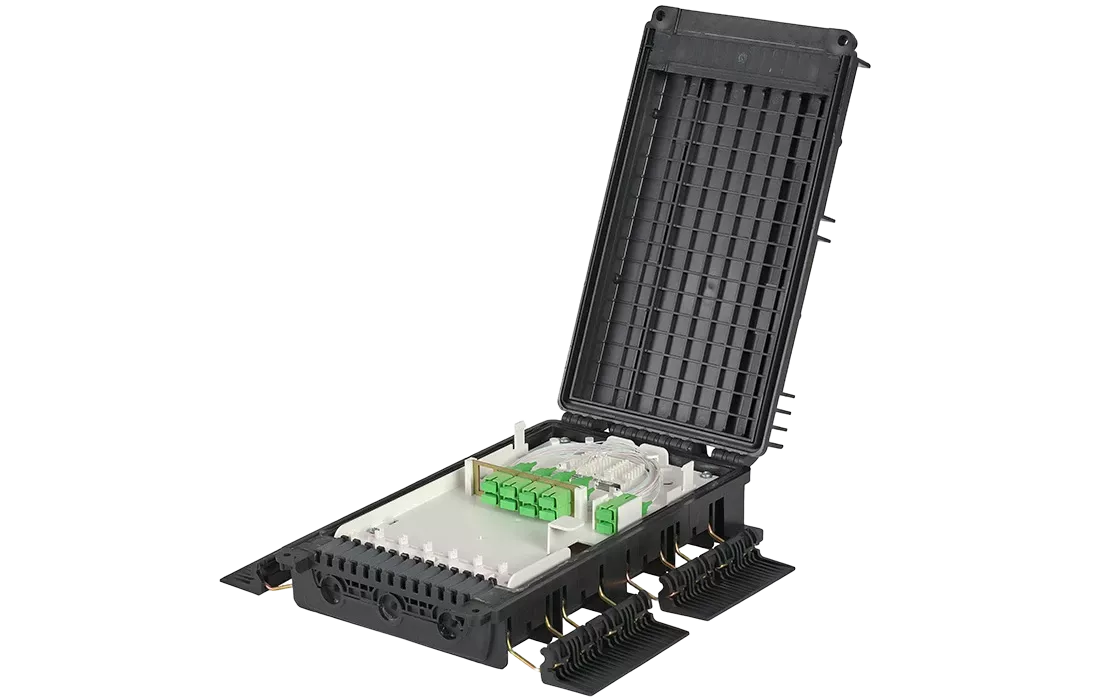

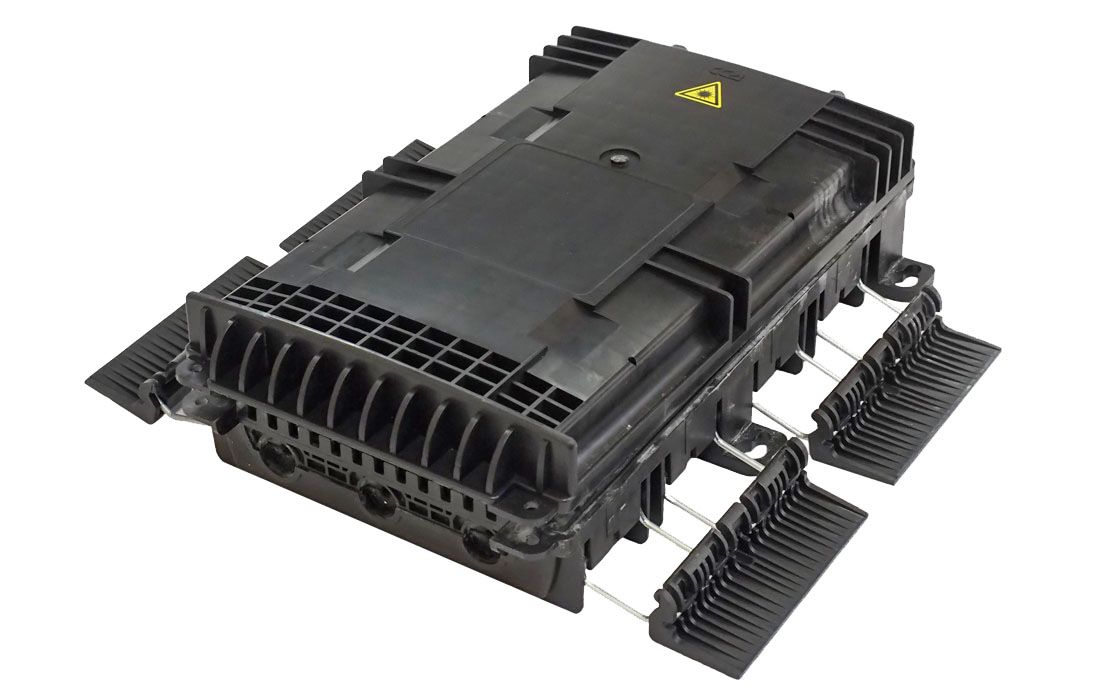

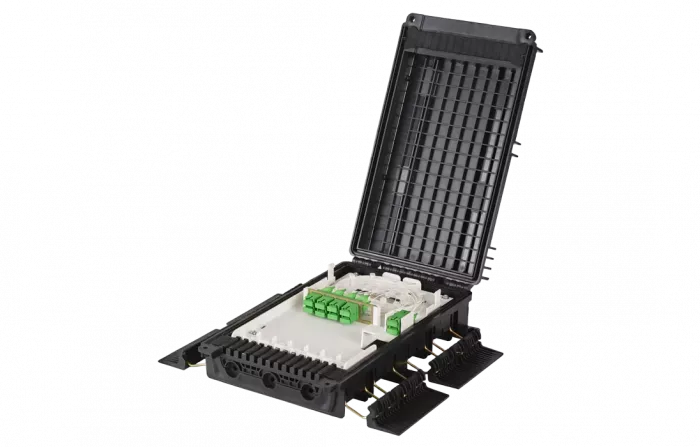

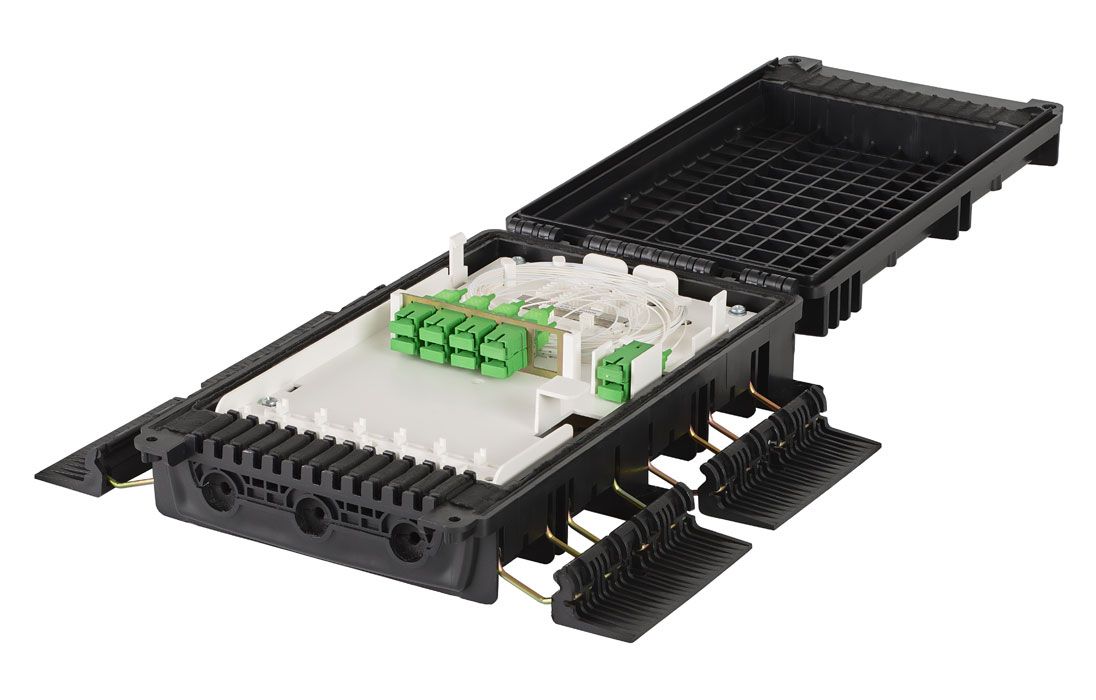

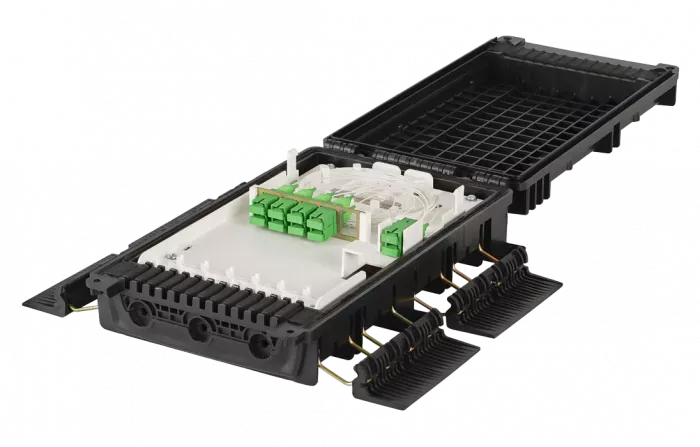

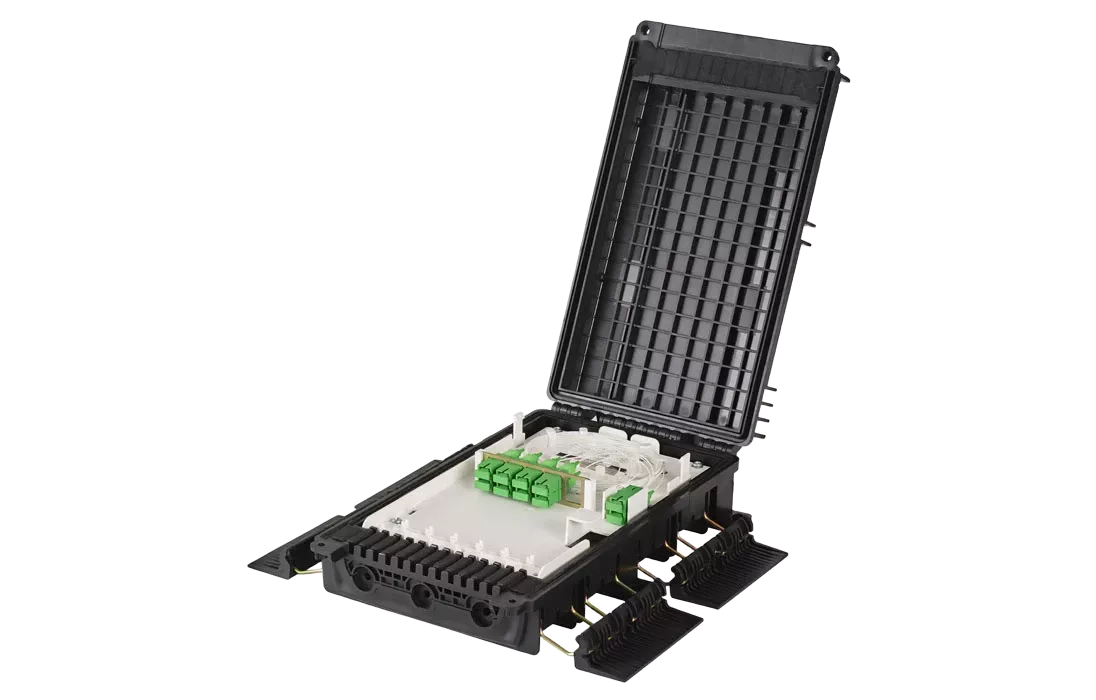

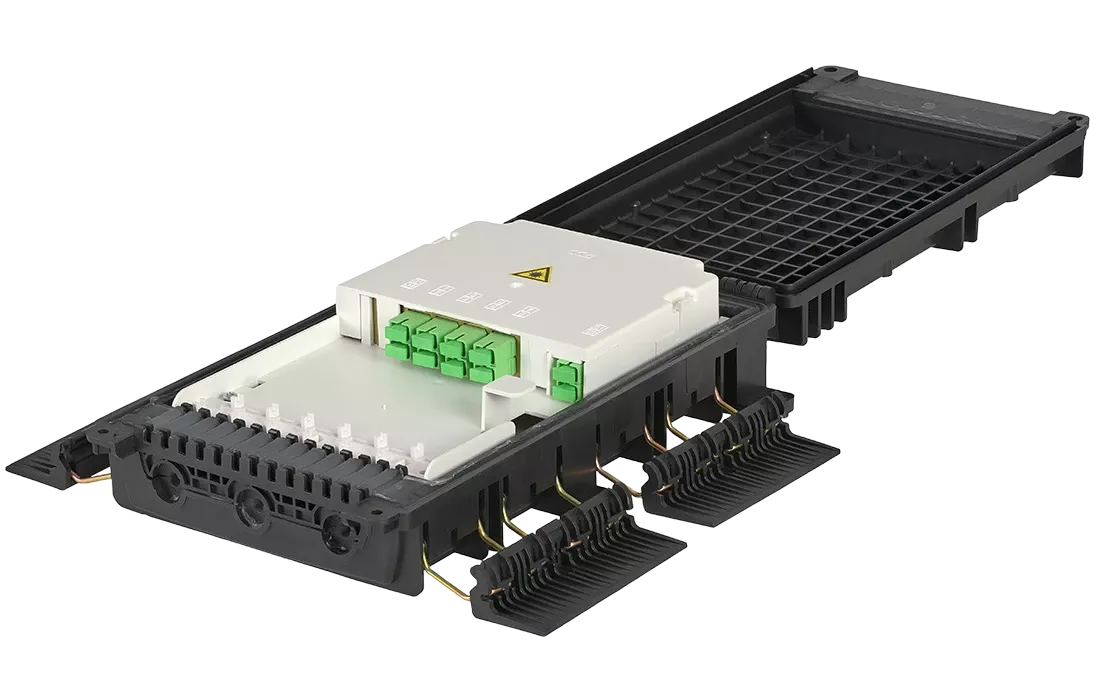

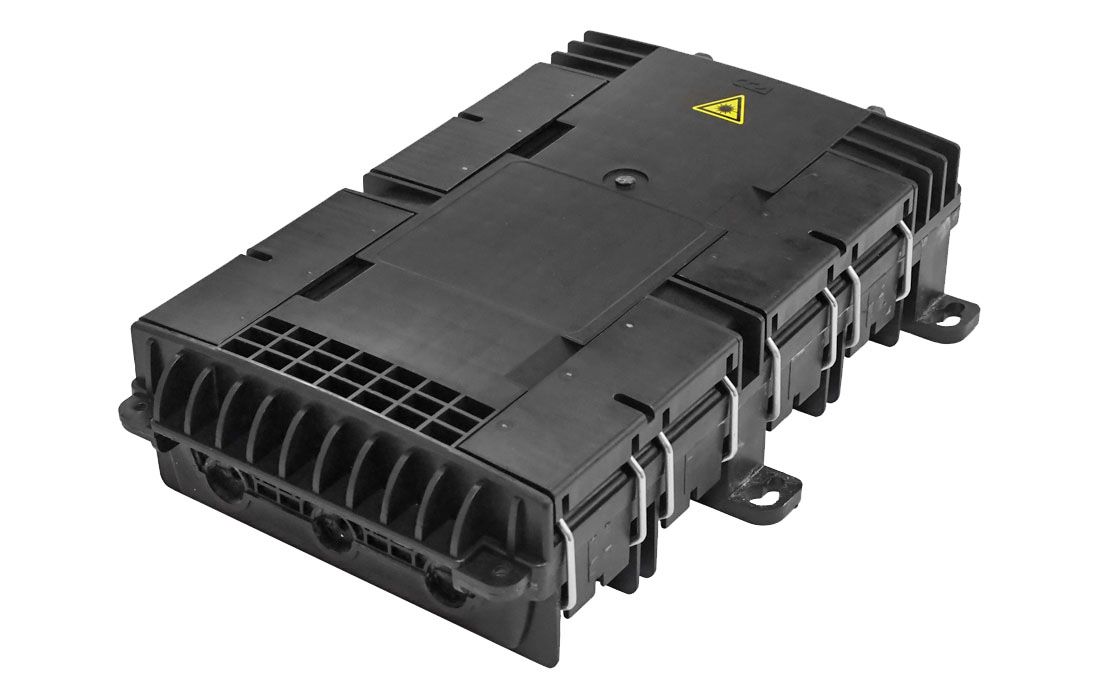

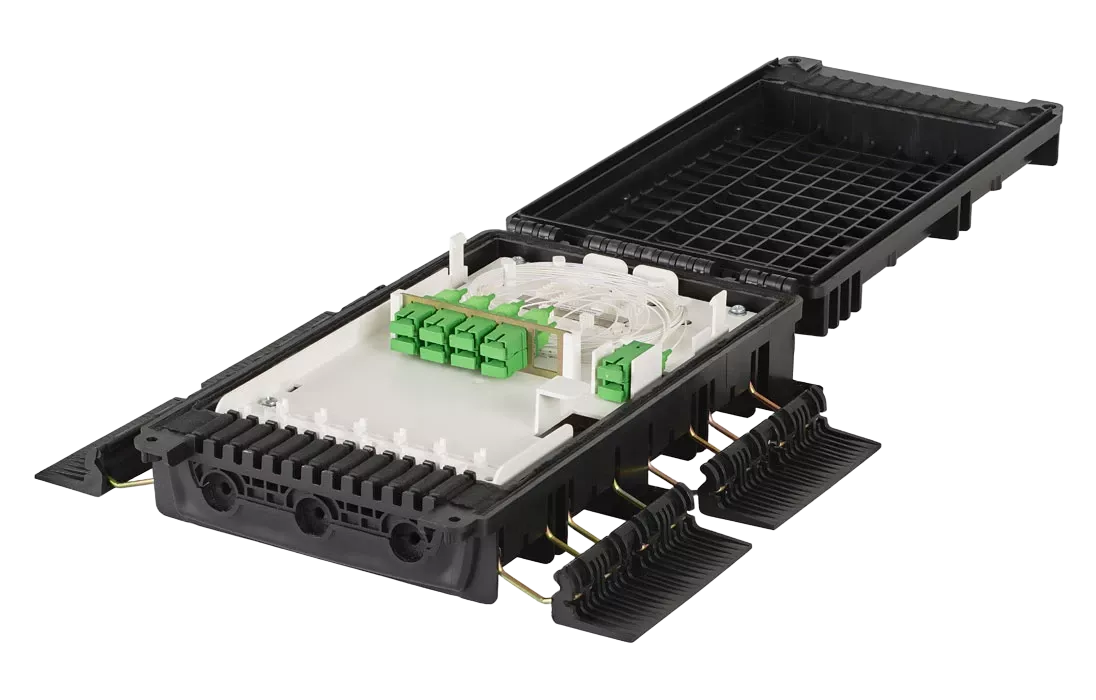

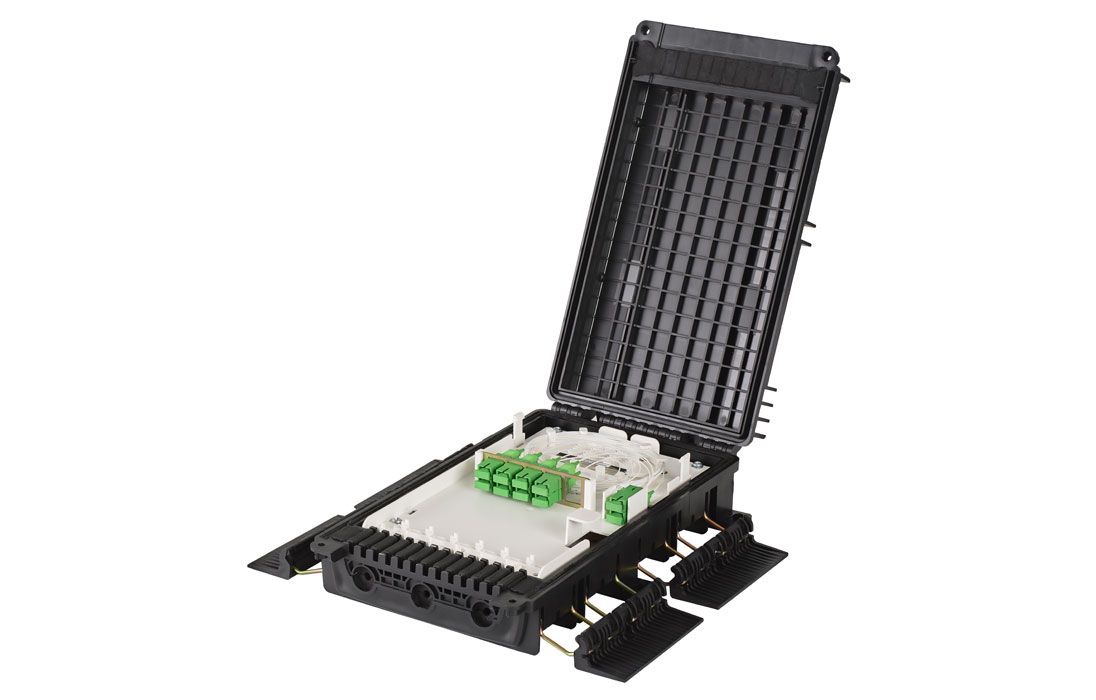

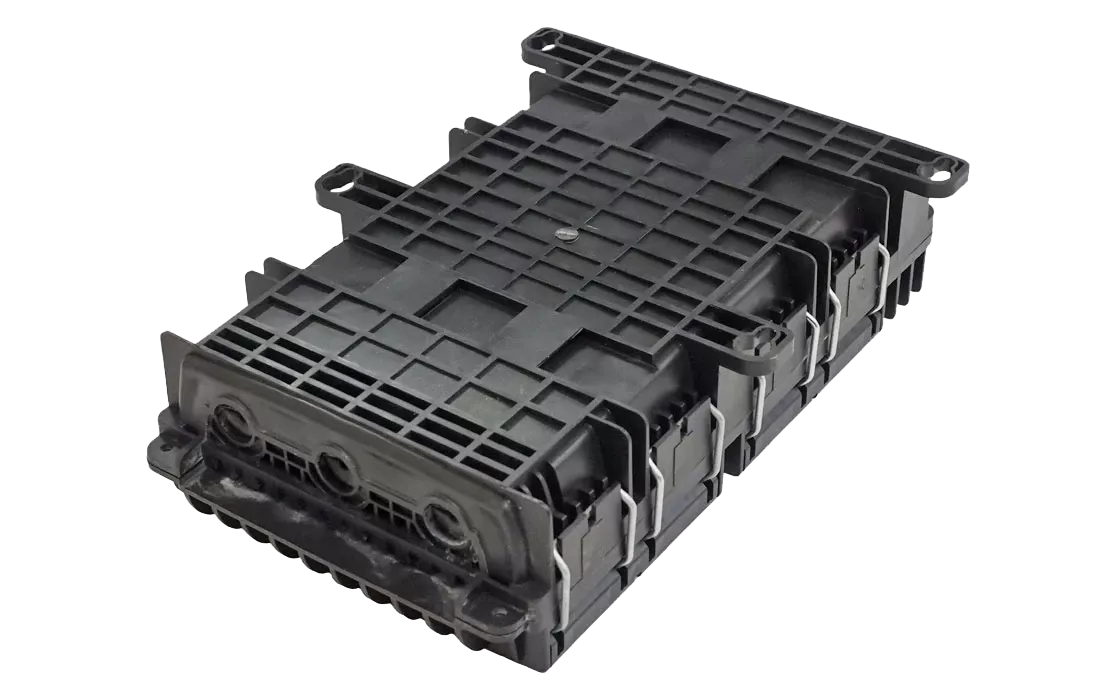

Представляет собой малогабаритный контейнер прямоугольной формы, снабженный откидной крышкой. Крепление крышки с корпусом осуществляется пластмассовой петлёй.
Фиксация и герметизация крышки - при помощи четырёх пластиковых защелок на стальных пружинных петлях.
По периметру корпуса муфты, в местах соприкосновения с крышкой, находится эластичный гель, с помощью которого осуществляется как герметизация корпуса, так и герметизация введенных магистральных и абонентских кабелей.

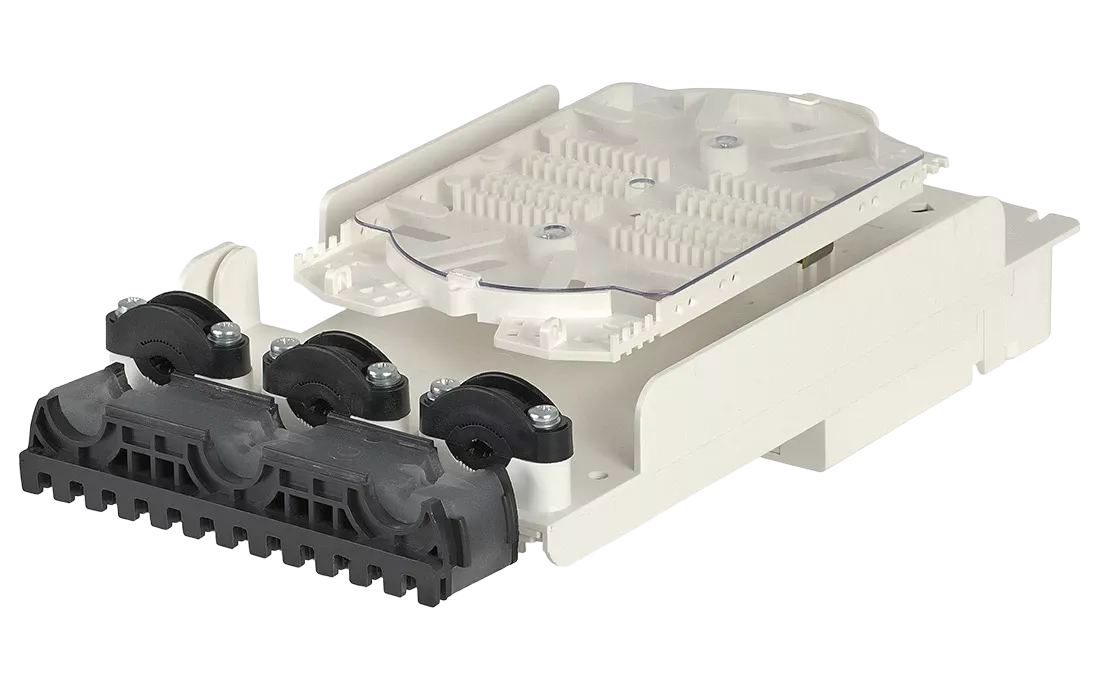

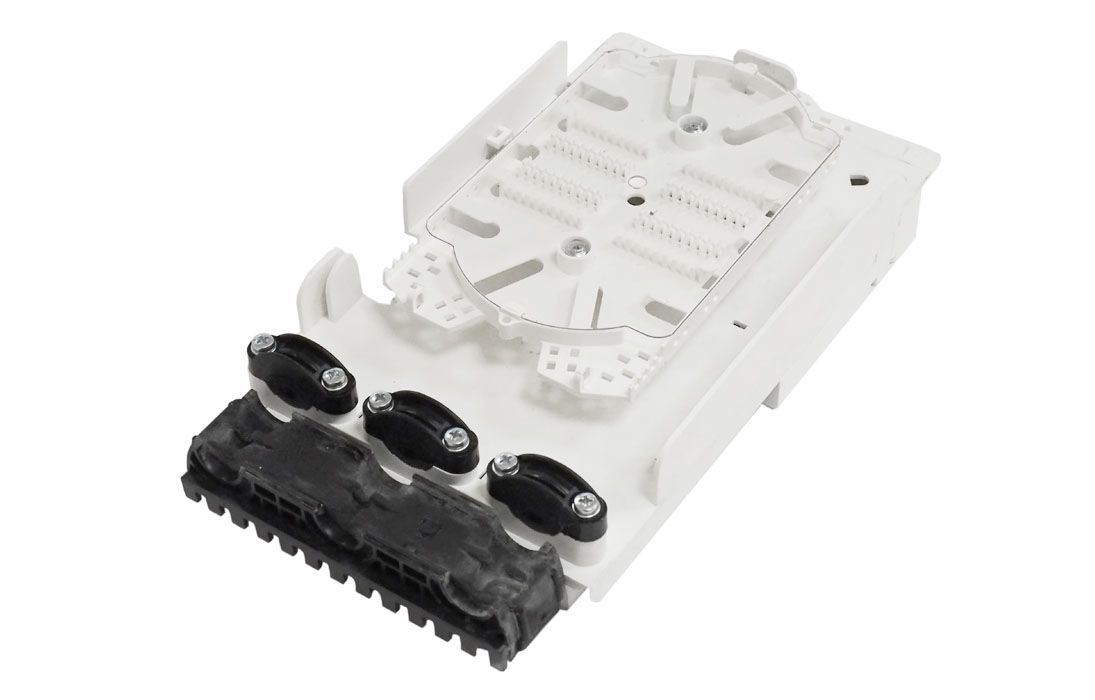

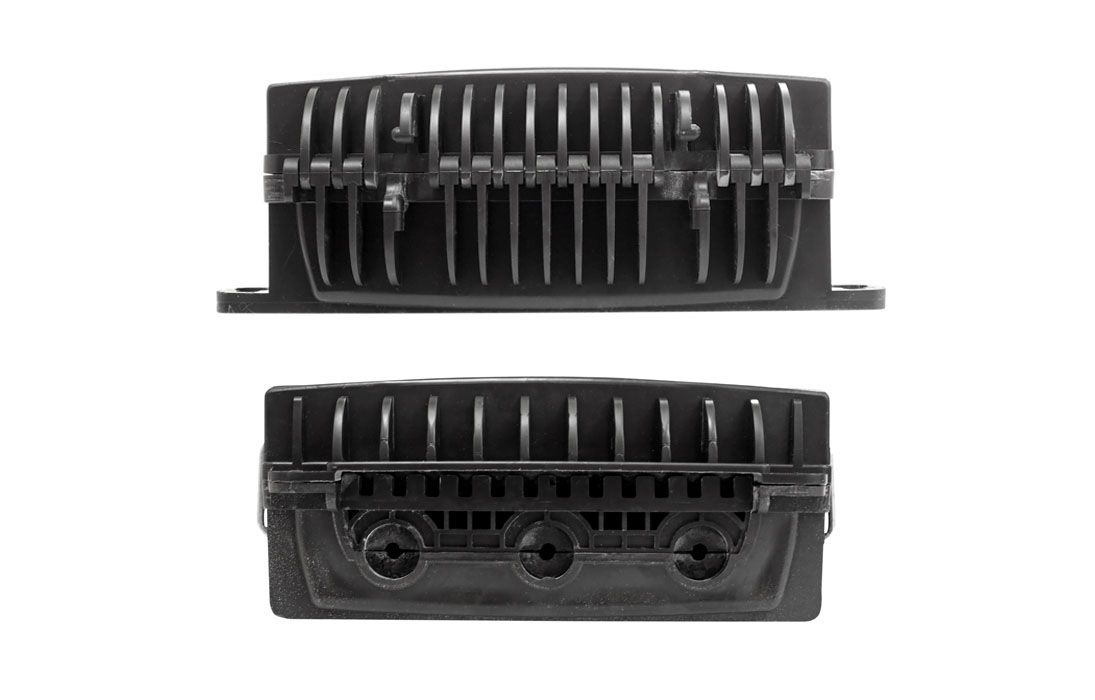

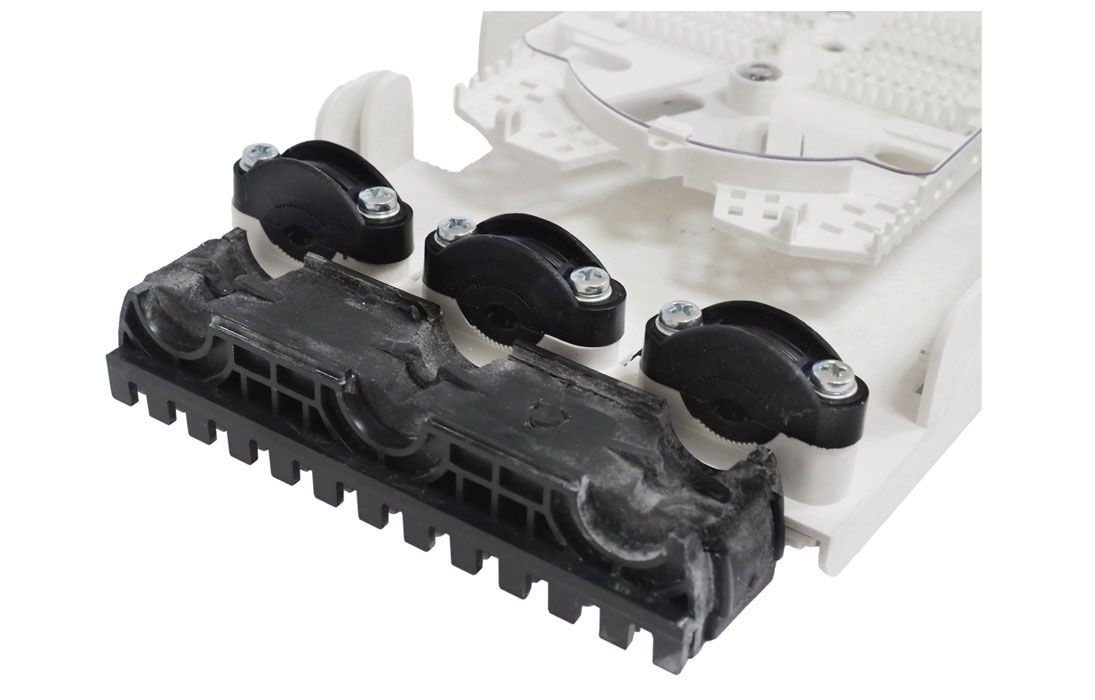

В нижней части корпуса имеется съёмный блок ввода и герметизации распределительных ВОК с одной стороны и дроп-кабелей с другой стороны блока. Съёмный блок имеет гелевое покрытие по всей поверхности соприкосновения с ВОК и корпусом муфты.

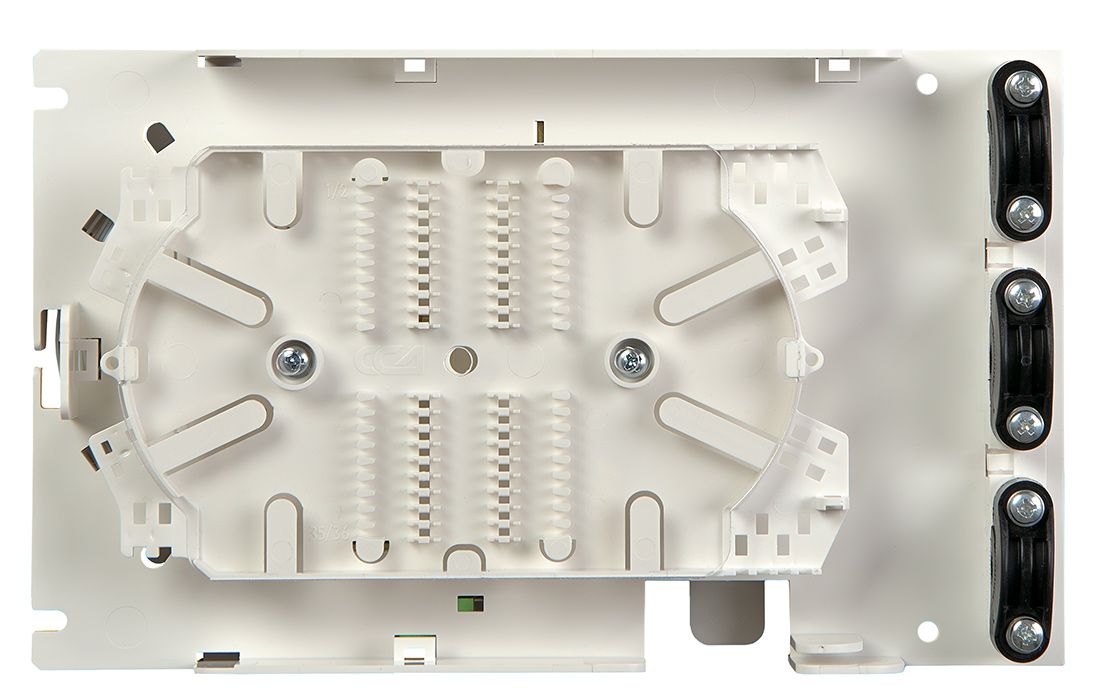

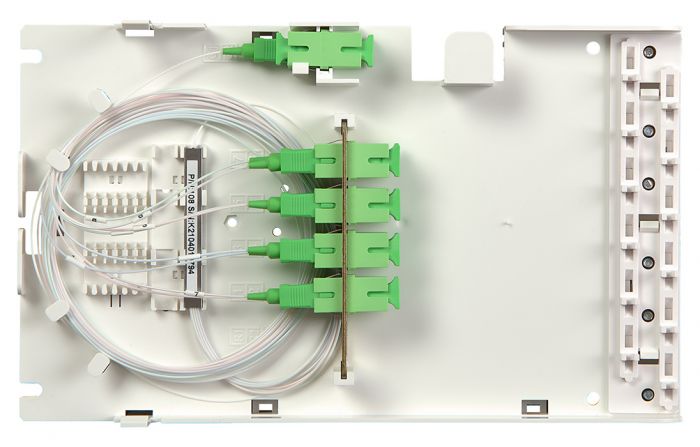

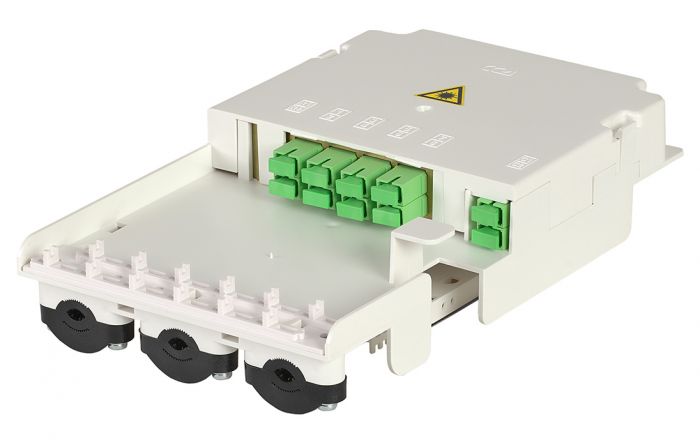

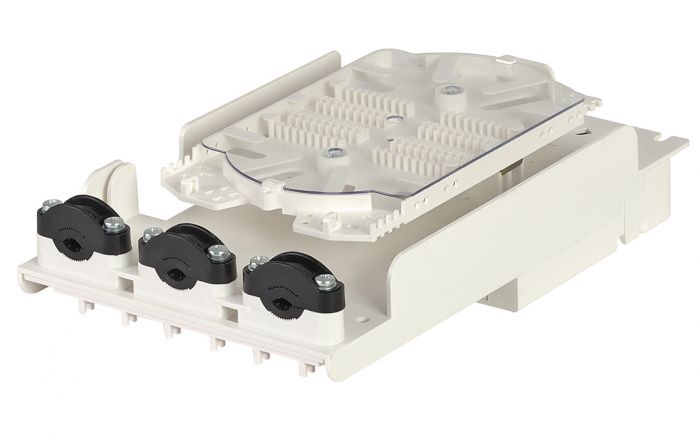

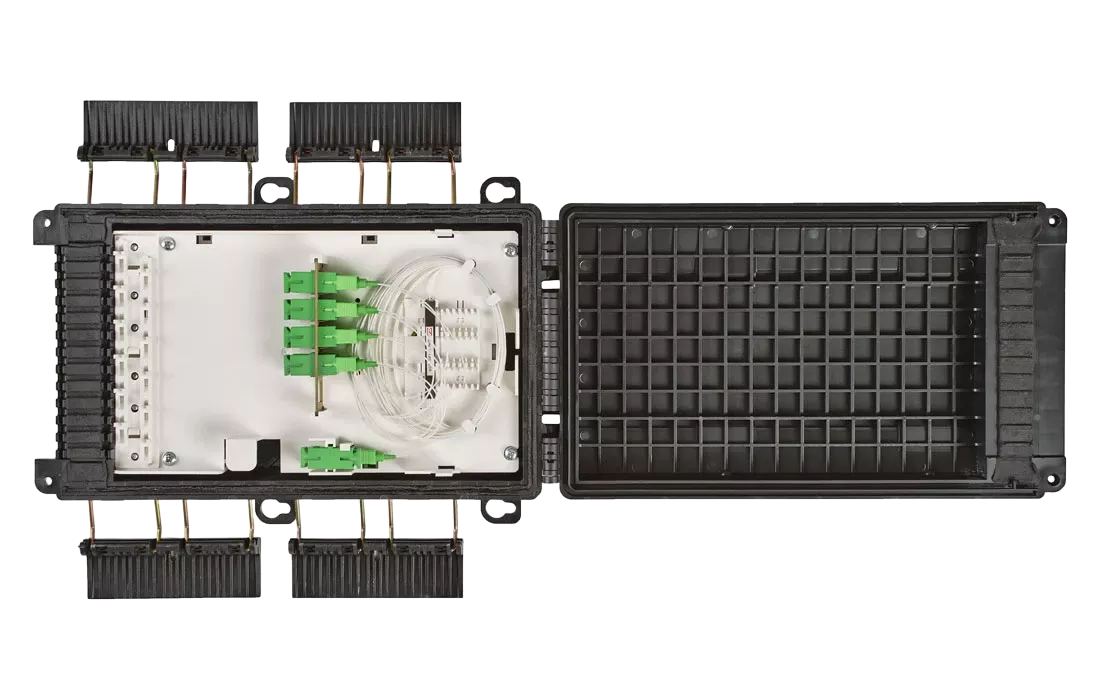

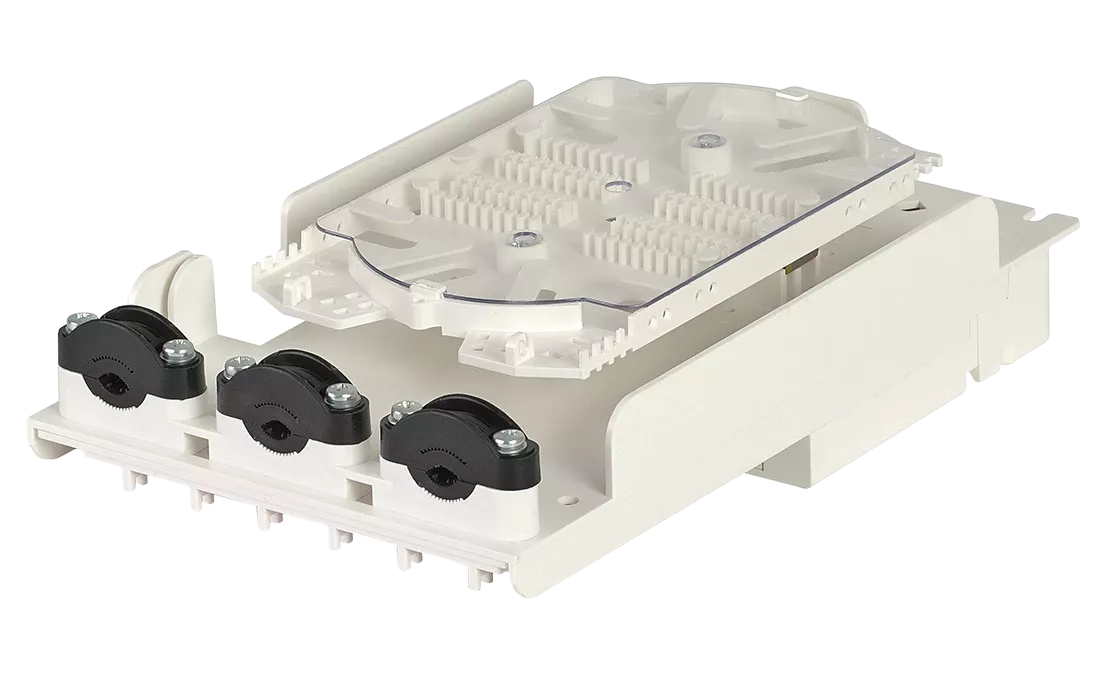

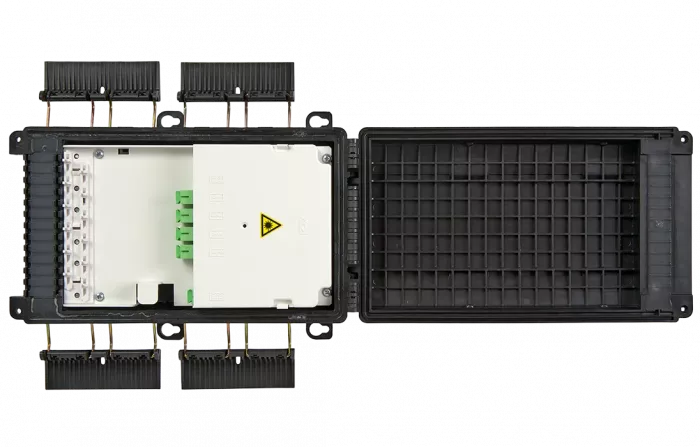

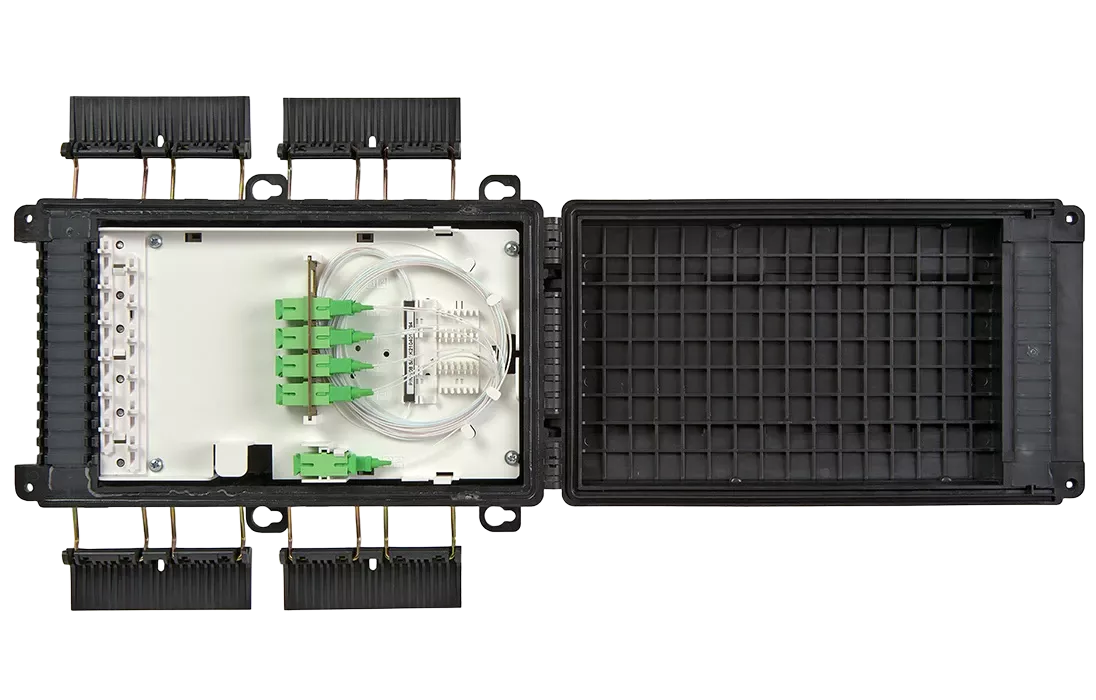

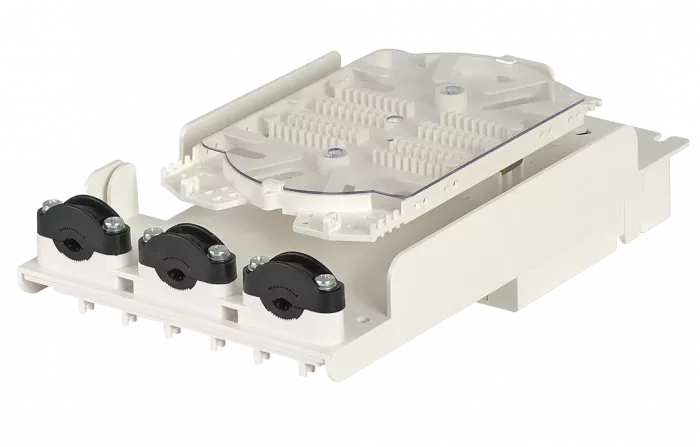

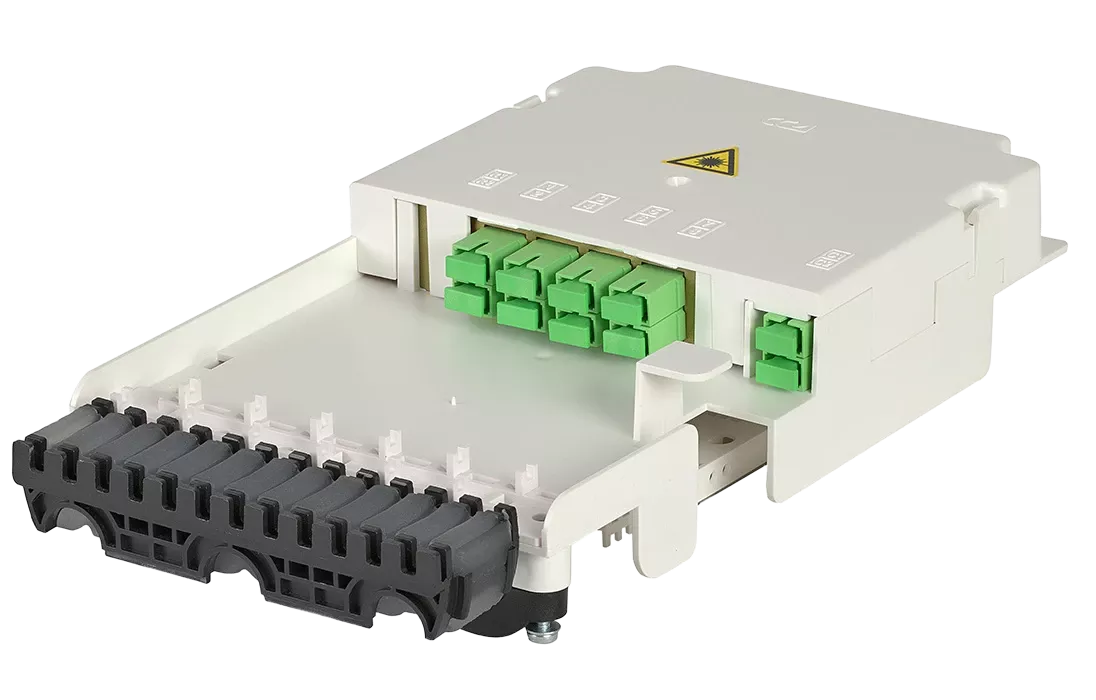

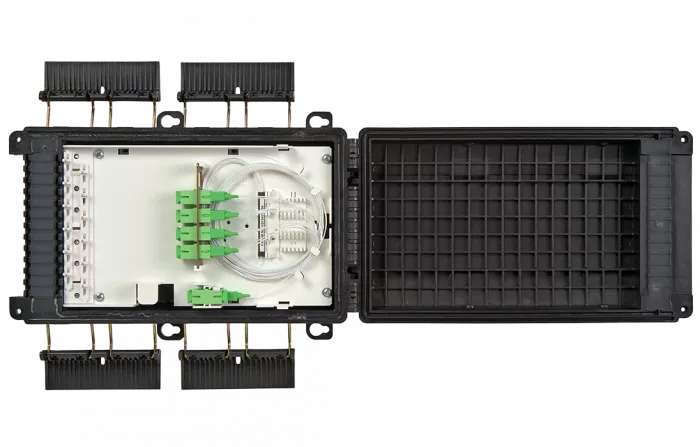

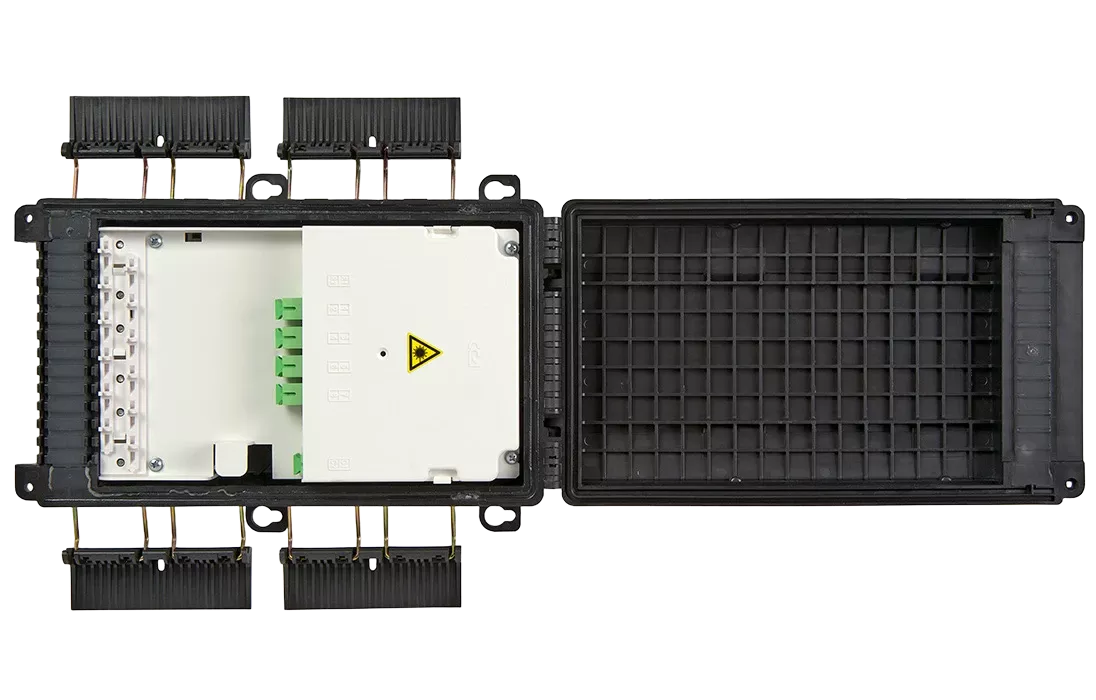

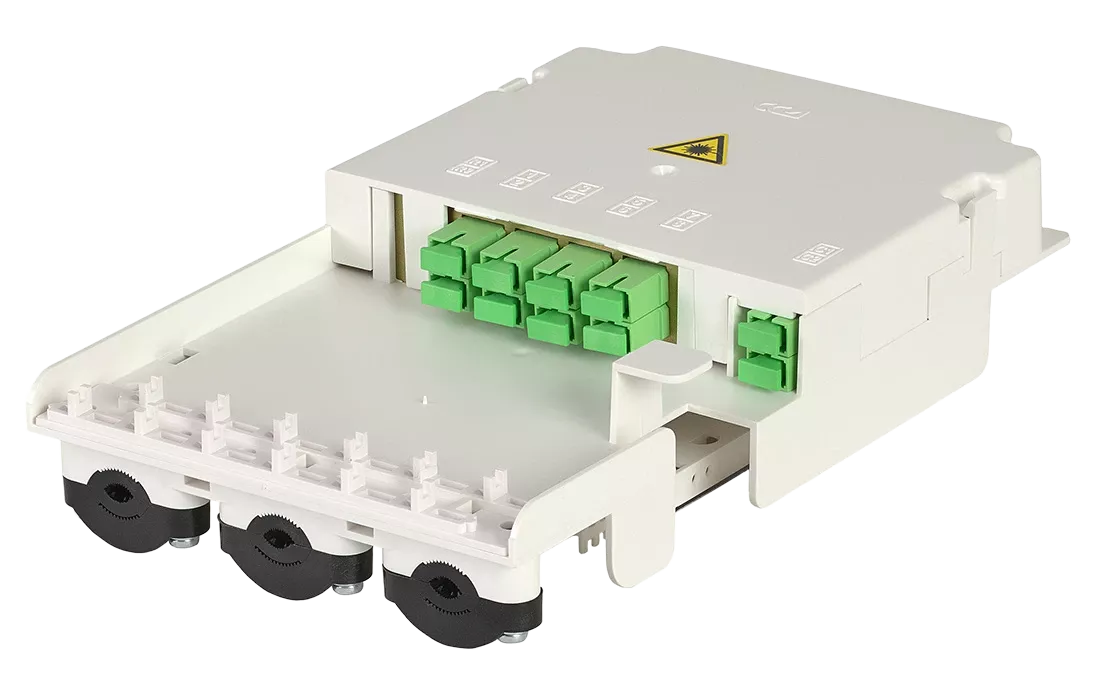

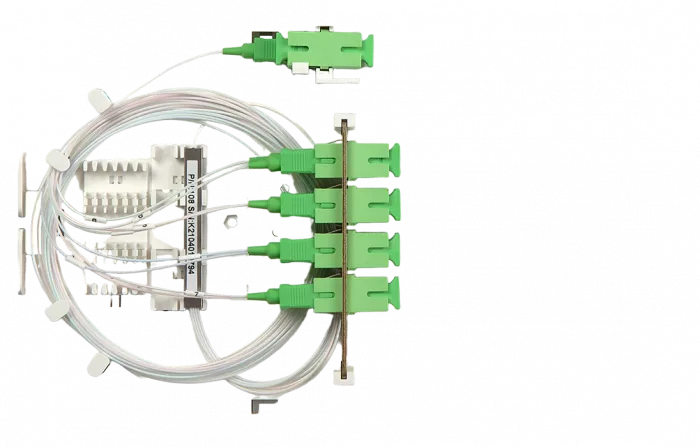

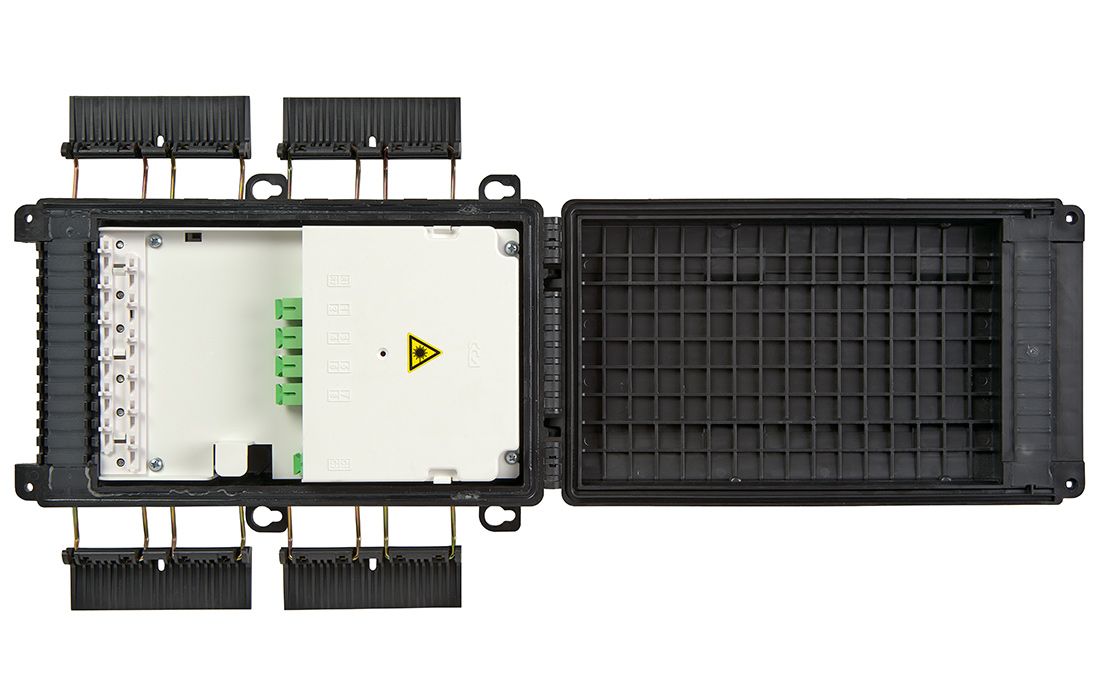

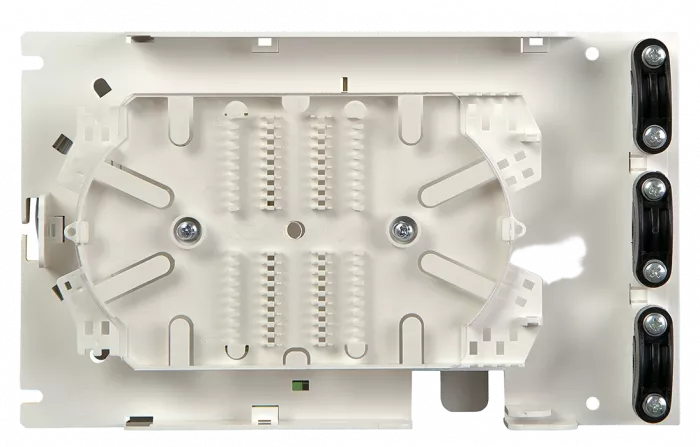

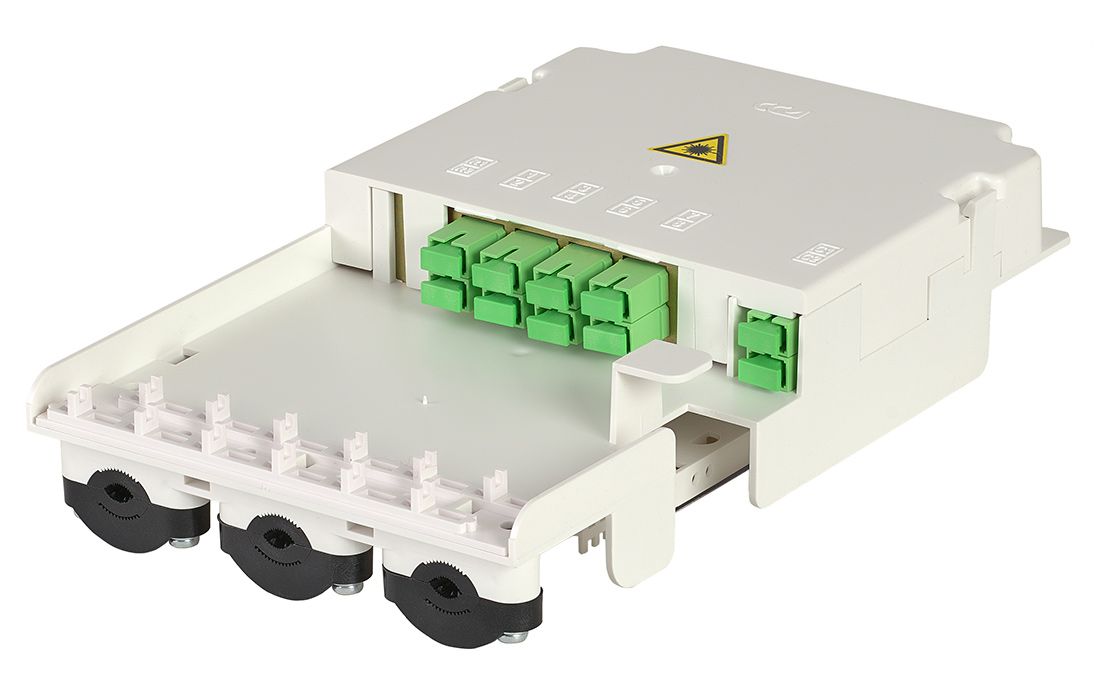

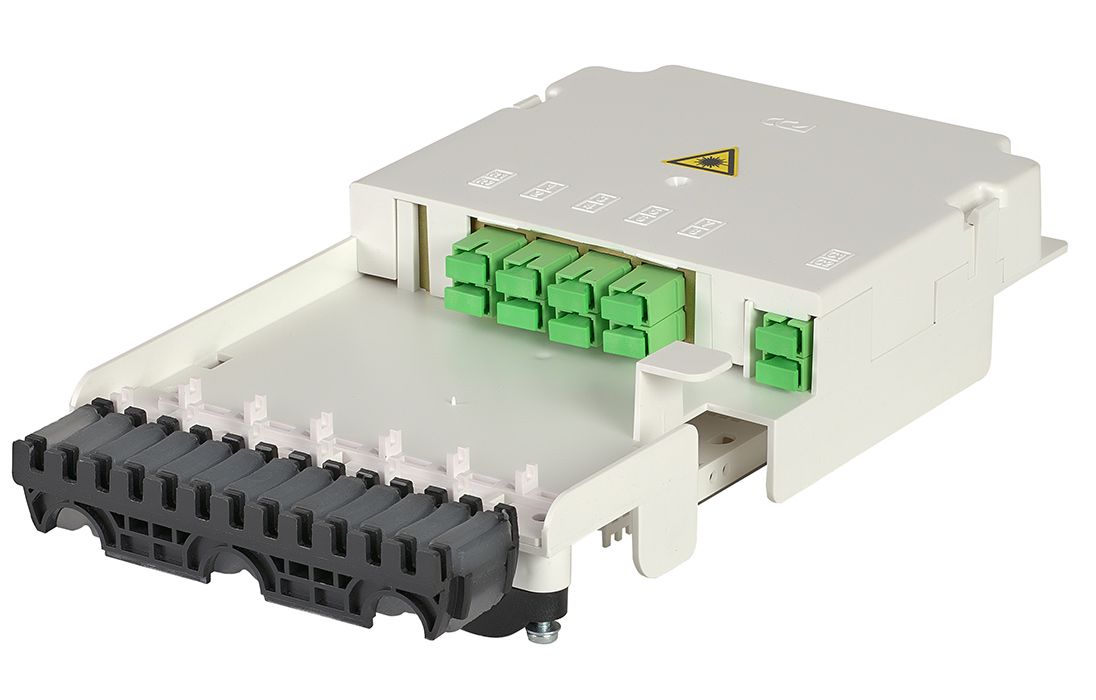

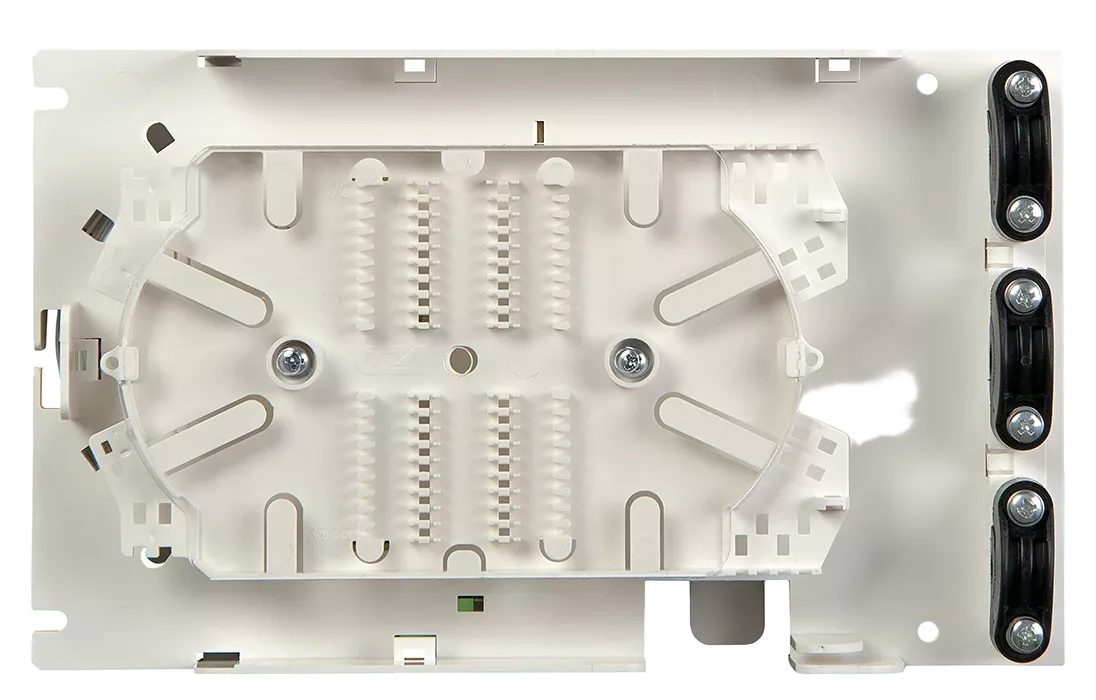

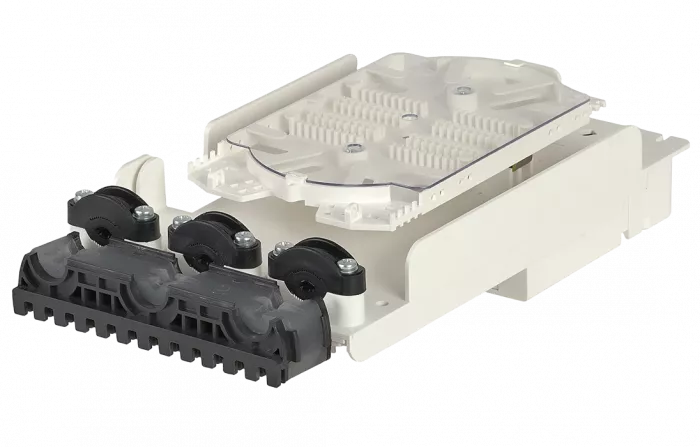

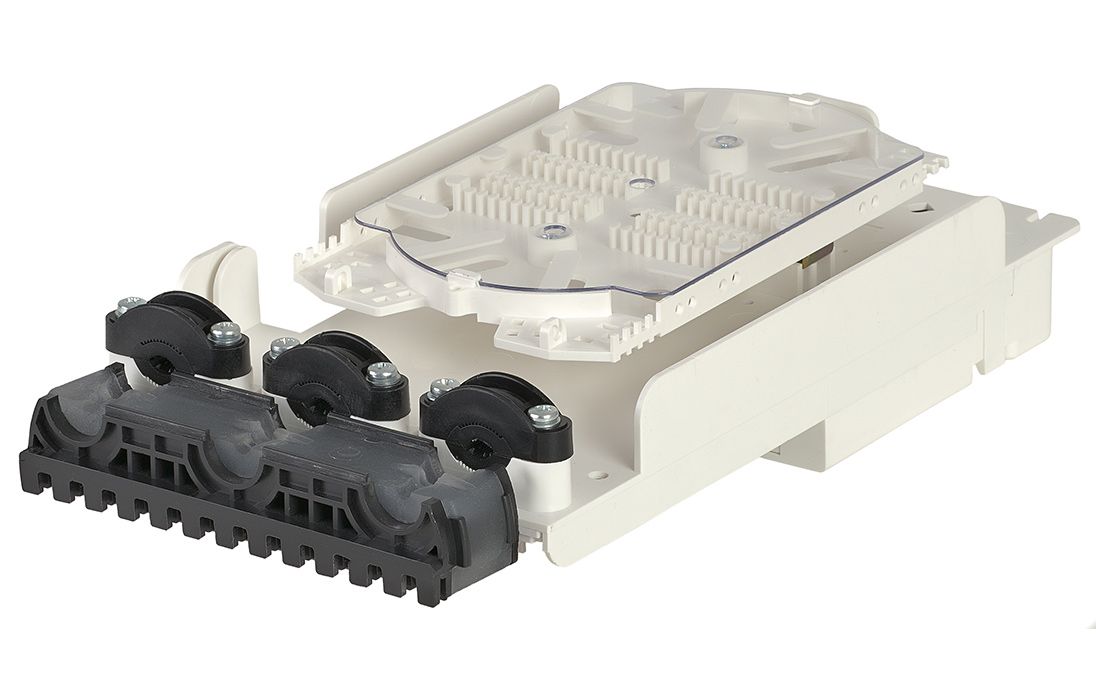

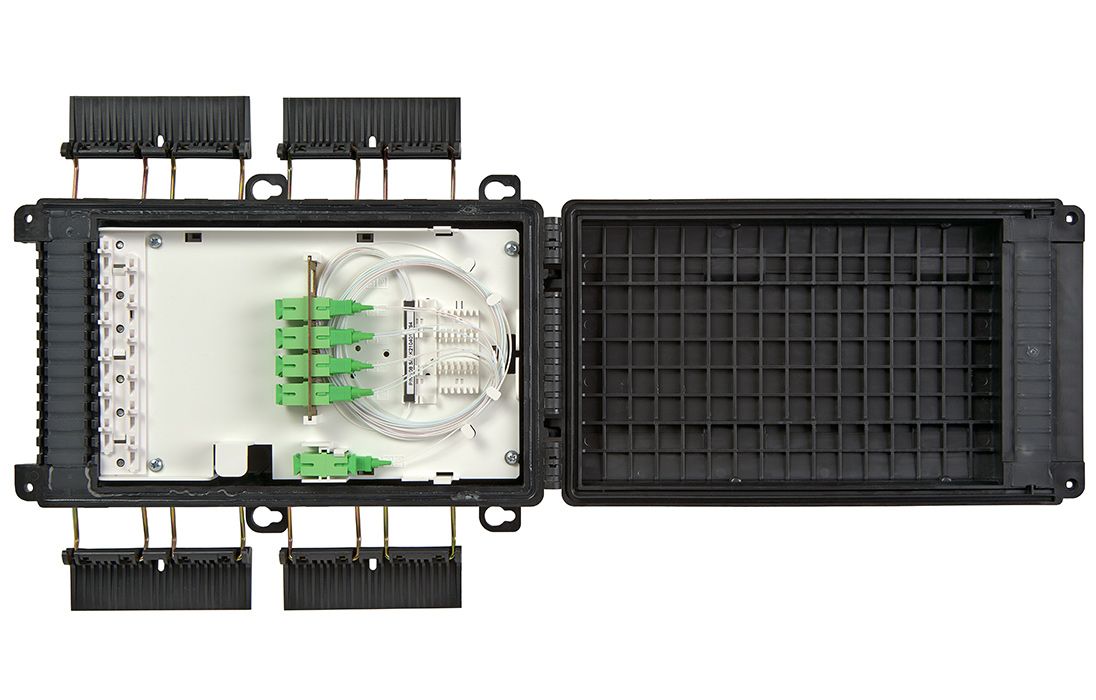

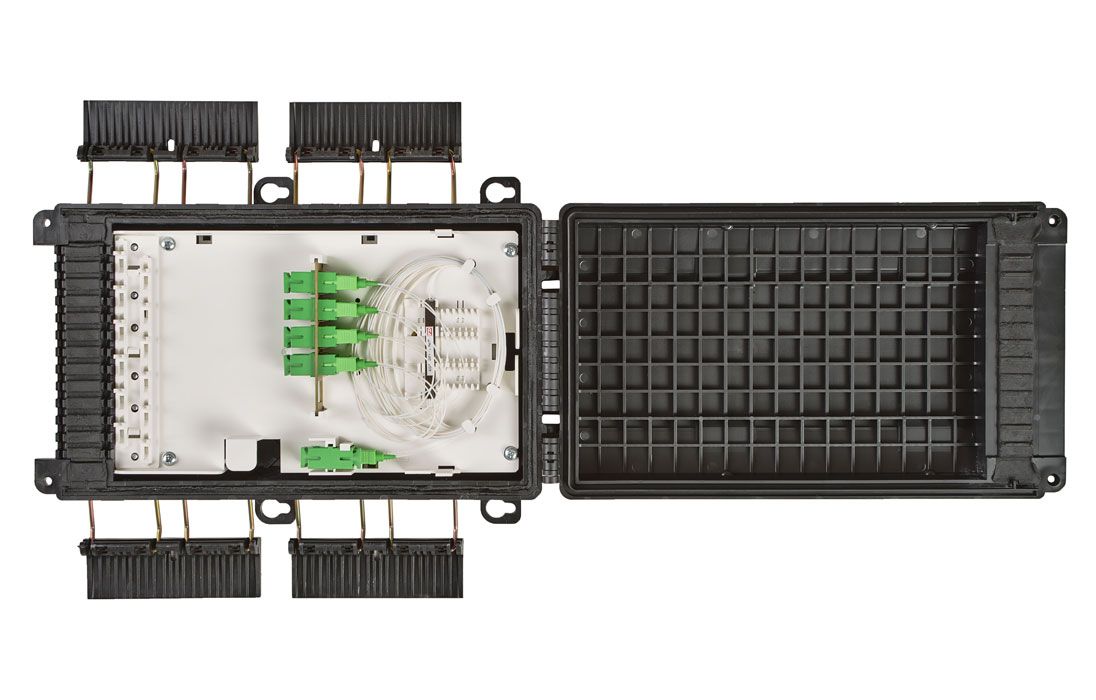

Внутри корпуса установлена съёмная монтажная панель (вставка), с тыльной стороны которой предусмотрено место для укладки транзитной петли оптических модулей, установлены фиксаторы ЦСЭ и кассета КТ-3645 для сварки волокон распределительных ВОК. На лицевой стороне панели находятся гнёзда для установки адаптеров типа SC, а также ложемент Л2-СП, на который можно установить разветвители в мини-корпусах с волокнами длиной 1 метр в буферном покрытии 900 мкм и ложемент Л12-4525 для размещения сварных стыков абонентских дроп-кабелей с пигтейлами. Предусмотрена установка одного разветвителя РО-1х8 -PLC -SM/0,9 -1,0 м-SC/APC или двух разветвителей РО-1х4 -PLC -SM/0,9 -1,0 м-SC/APC, оконцованных разъемами SC. Место размещения сплиттеров и сварных соединений дроп-кабелей защищено специальной пластиковой крышкой.
Конструкция муфты не смотря на небольшие габаритные размеры обеспечивает возможность организации транзитной петли оптических модулей без разрезания.
Конструкция муфты обеспечивает:
• ввод и крепление введенных в корпус трех ОК с диаметром наружной оболочки до 16 мм;
• возможность организации “транзитного” ввода одного ОК;
• размещение до 36 сростков оптических волокон (КДЗС 4525) распределительных ВОК и 12 сростков дроп-кабелей;

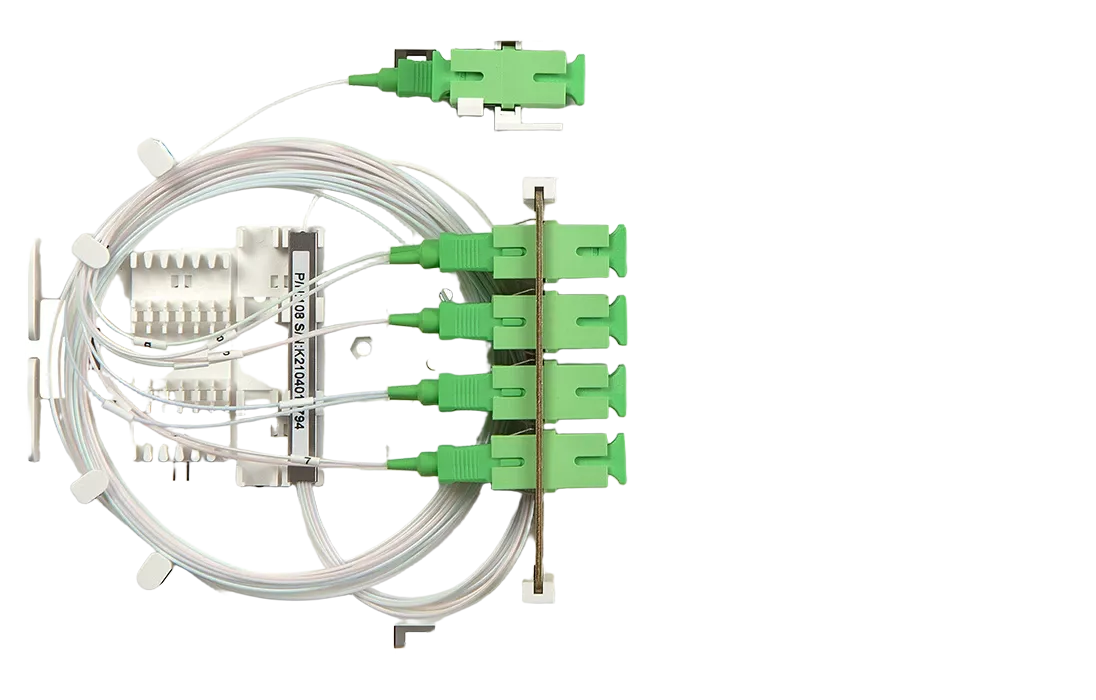

• установку двух оптических планарных разветвителей с номинальным размером корпуса 60х7х4 мм;
• установку до 12-ти розеток (адаптеров) оптических типа SC;
• пылезащищенный вывод до 12 дроп-кабелей круглого профиля диаметром до 5 мм или прямоугольного профиля типа «бабочка».
Установка муфты на стене или опоре выполняется с применением кронштейнов для подвески МКО-П2, существует два типа кронштейнов.
Кронштейны для подвески МКО-П2 в комплектацию муфты не входят и приобретаются отдельно.
| Макс. кол-во сплиттеров | 2 |
| Тип корпуса сплиттеров | Мини |
| Макс. кол-во сварных соединений | 36 |
| Кол-во адаптеров SC: | |
| - для входов сплиттеров | 2 |
| - выходы сплиттеров | 8 |
| - резервные | 2 |
| Кол-во вводов: | |
| - до 16 мм/транзит | 3/1 |
| - до 5 мм | 12 |
| Герметизация корпуса | Эластомер |
| Герметизация вводов | Эластомер |
| Защищенность | IP66 |
| Температура эксплуатации, ?С | от -40 до +65 |
| Габаритные размеры: | |
| - длина, мм | 330 |
| - ширина, мм | 222 |
| - высота, мм | 80 |
| Масса, кг | 1,2 |
