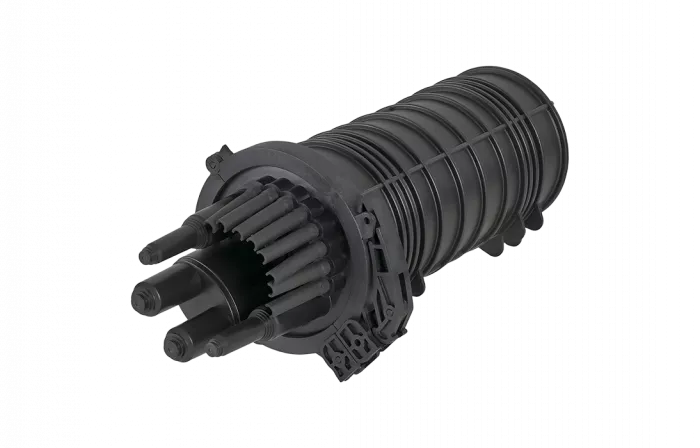

Муфта-кросс МКО-У6/СМ4-2PLC4-SC/APC-10SC/APC-2SC/APC ССД

Артикул: 130105-01032
Нет на складе
Есть в наличии
0
5 558
Условия доставки

Доставка бесплатная* до 10000 - 500 рублей

Условия оплаты
  • 14 дней возврат/обмен
  • 2 года гарантия
Описание

Предназначена для использования в сетях FTTH/PON с установкой планарных оптических разветвителей 2-го каскада, для монтажа оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе и внутри технических помещений (чердаках, подвалах).

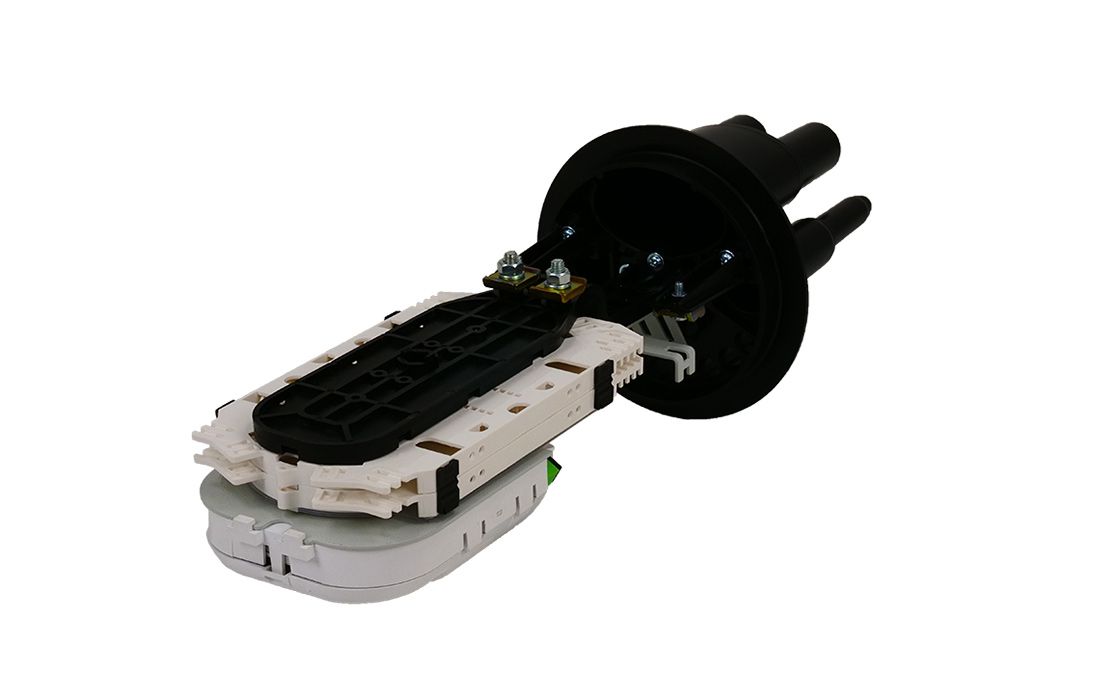

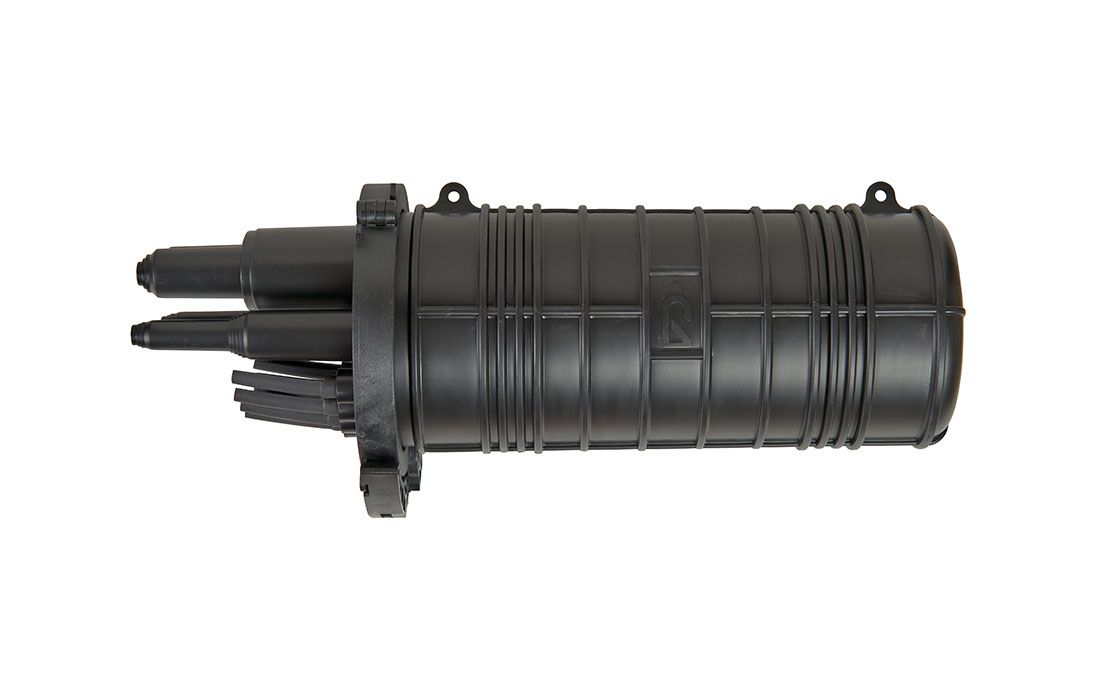

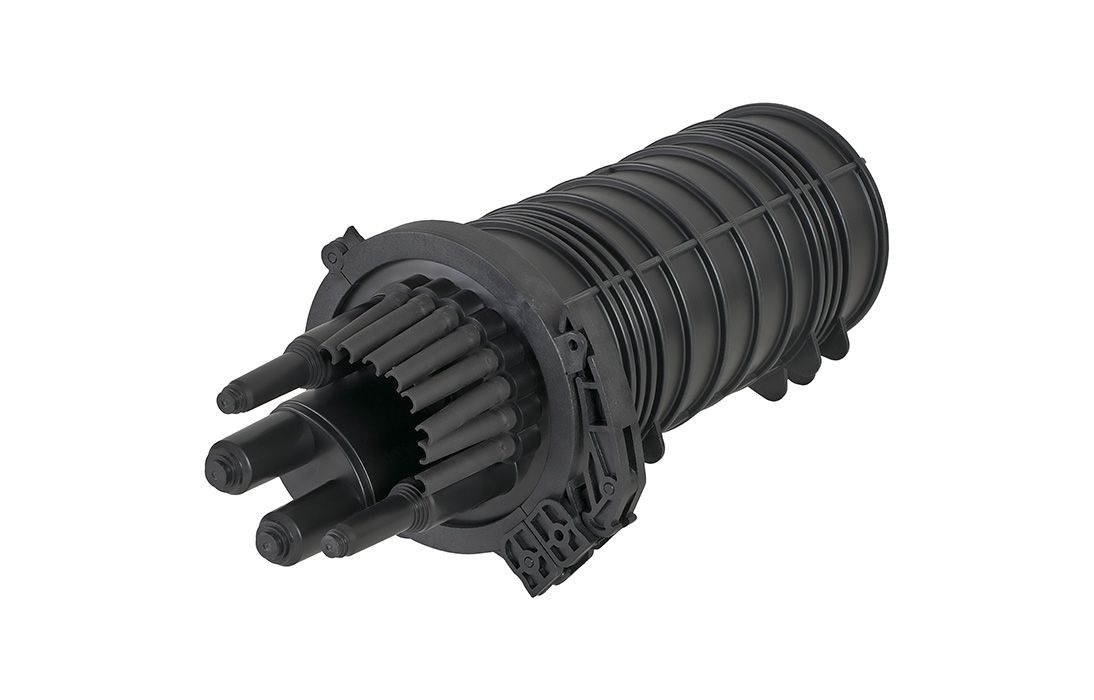

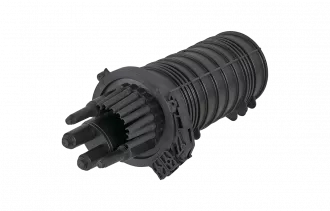

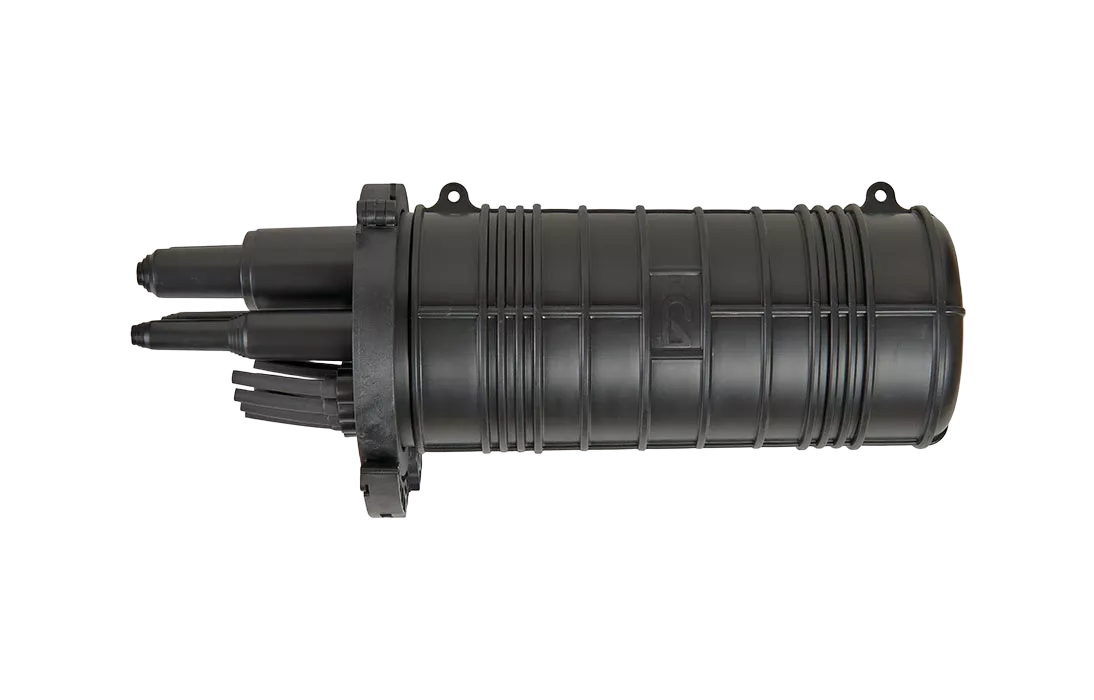

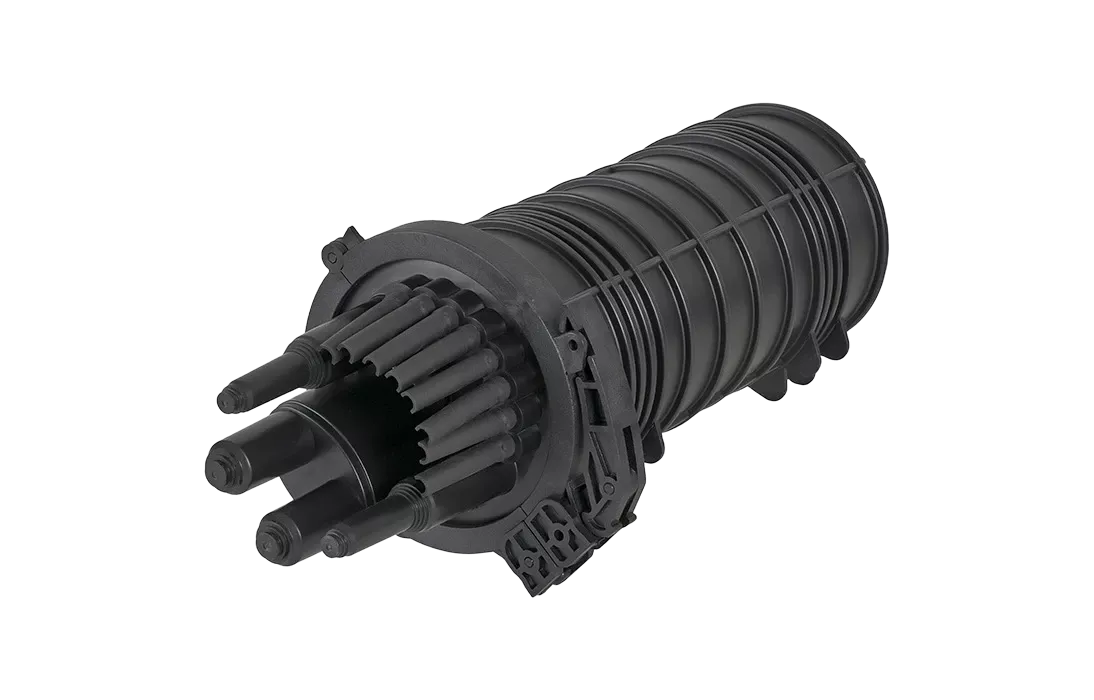

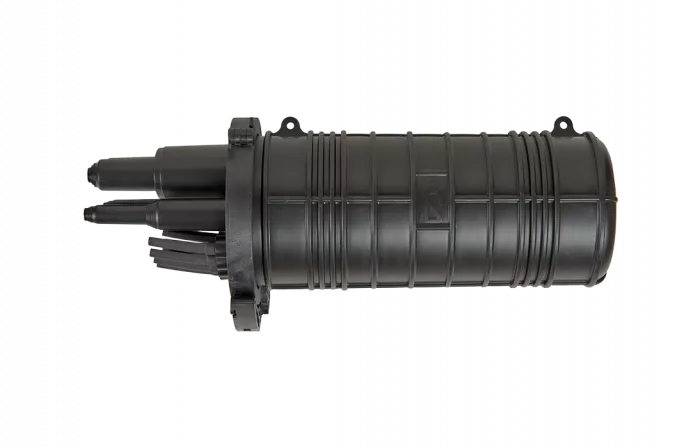

Выполнена из пластмассы и имеет пыле-брызгозащищенную тупиковую конструкцию (ввод ОК и вывод дроп-кабелей производится с одной стороны), с уплотнительной прокладкой на стыке кожуха с оголовником. Фиксация кожуха и оголовника осуществляется пластмассовым хомутом с рычажным замком.

Герметизация вводов ОК осуществляется с помощью термоусаживаемых трубок, а выводы дроп-кабелей герметизируются специальными эластичными пробками.

Конструкция муфты обеспечивает:

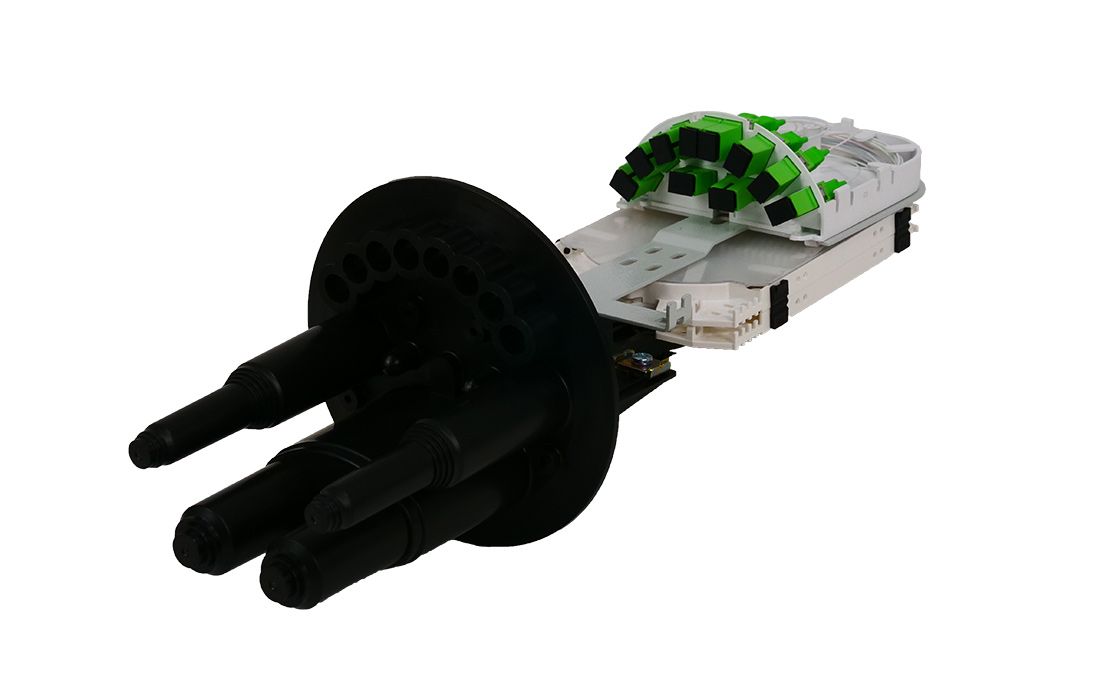

  • ввод и крепление четырёх диэлектрических ОК с диаметром наружной оболочки до 20 мм, или ввод транзитного кабеля через овальный патрубок и ответвления двух одиночных кабелей через цилиндрические патрубки;
  • ввод и крепление 8 абонентских дроп-кабелей (плоских 2х4мм или круглых до 5мм);
  • размещение до 72 сростков оптических волокон (КДЗС 4525);
  • установку одного или двух разветвителей оптических планарных в мини-корпусе;
  • установку до 10-х розеток (адаптеров) оптических типа SC.

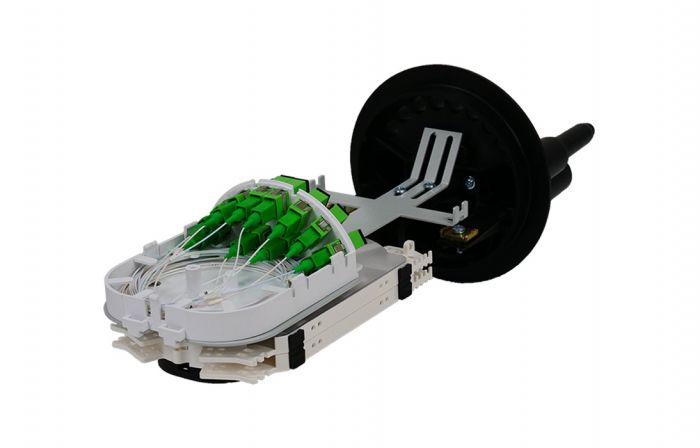

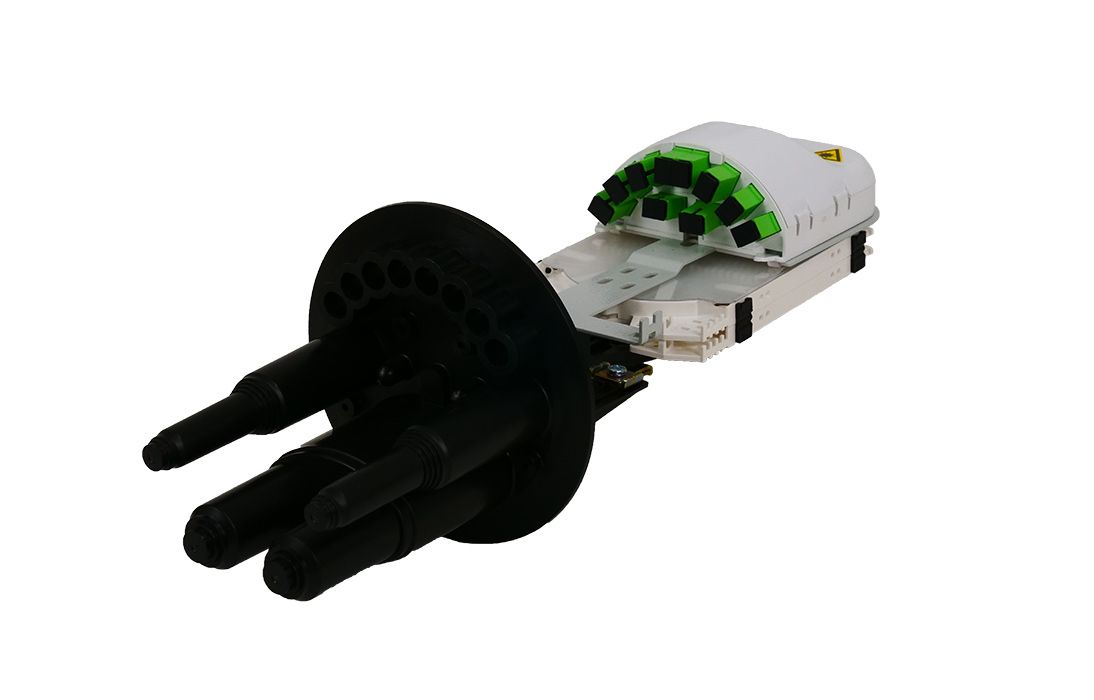

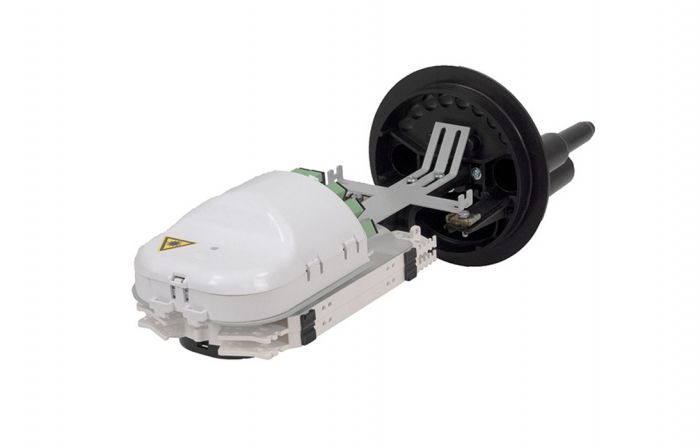

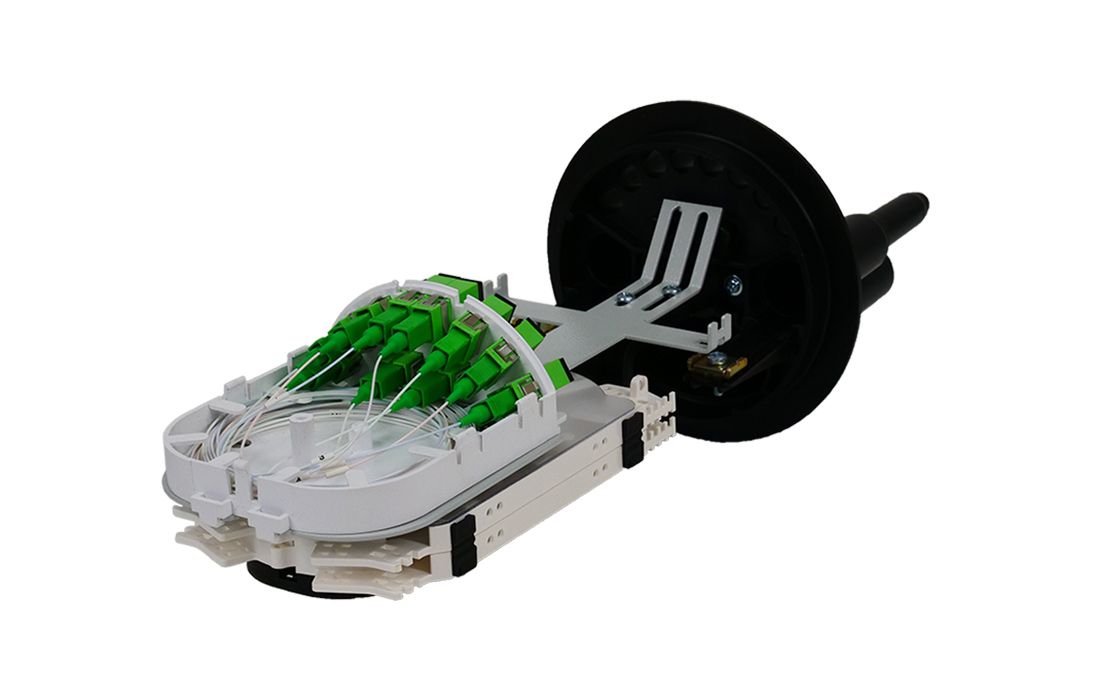

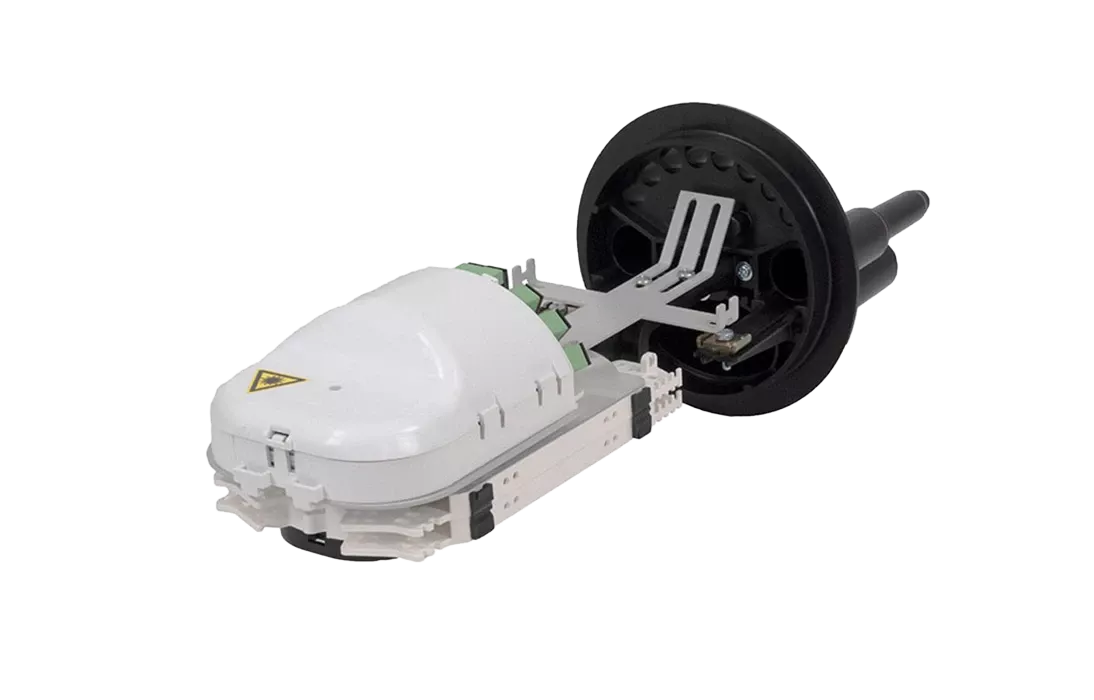

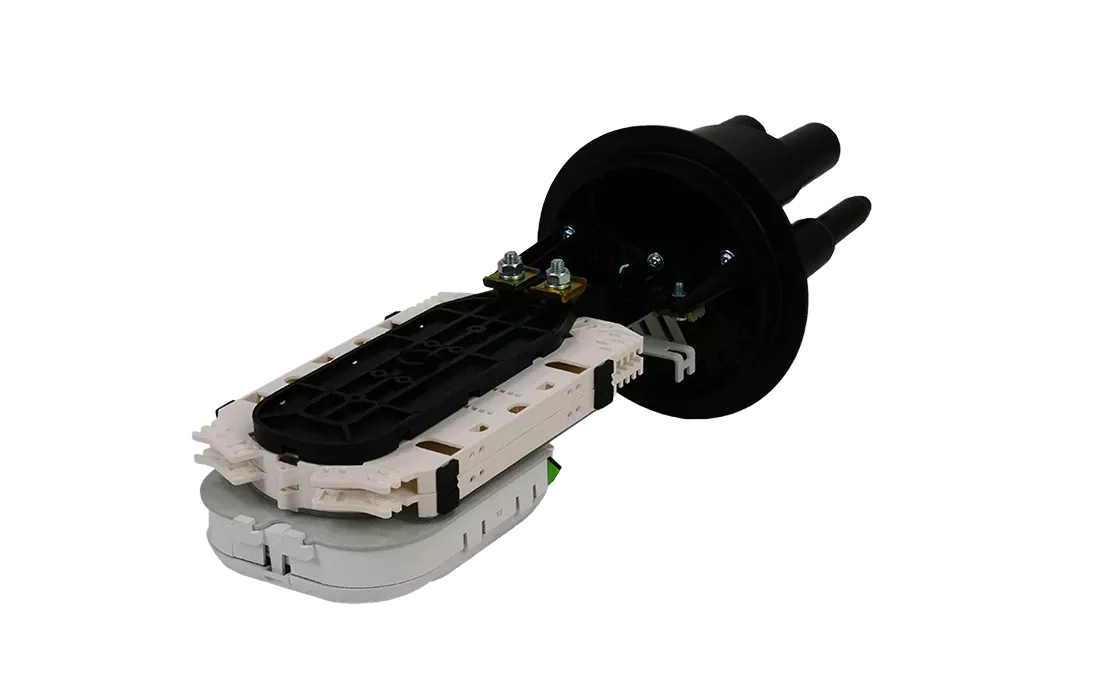

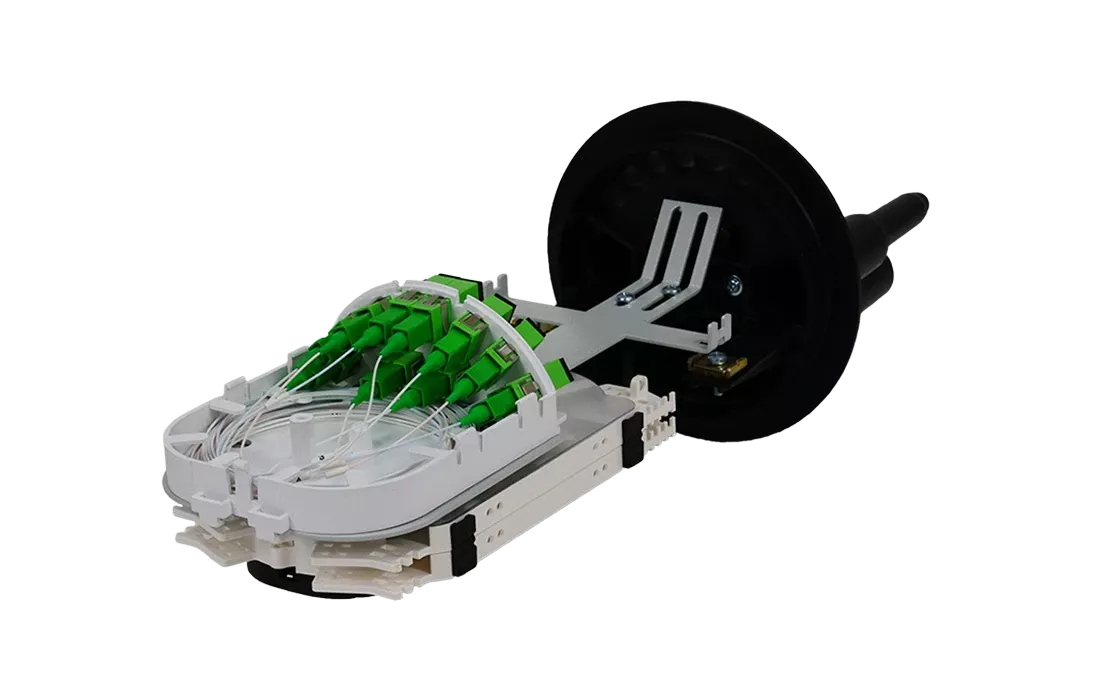

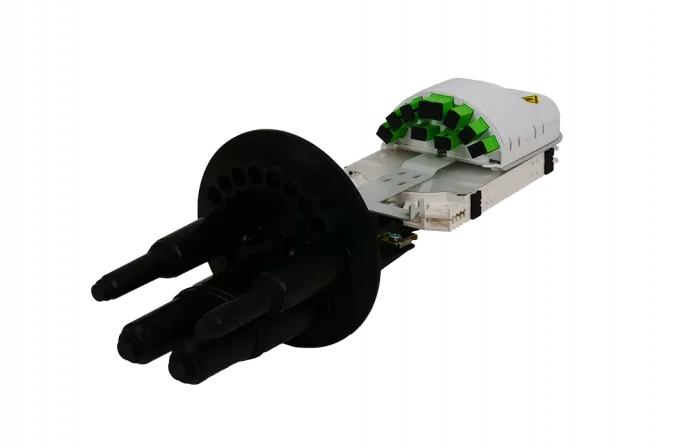

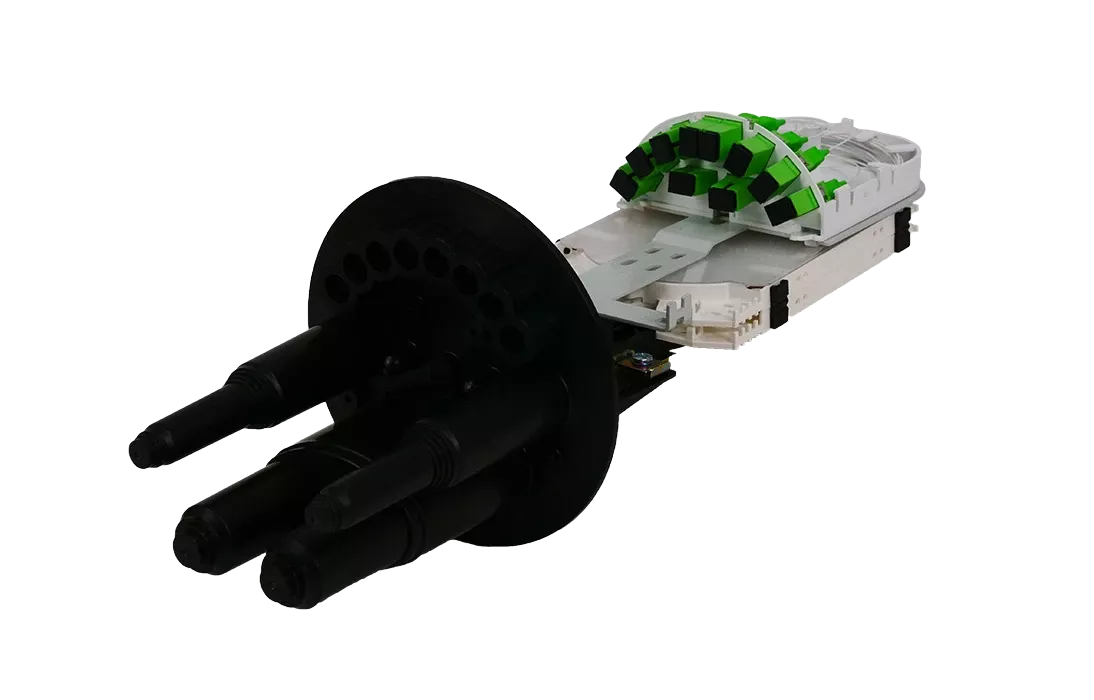

В муфте установлен специальный сплиттерный модуль СМ4, в который в зависимости от комплектации могут быть установлены 10 адаптеров SC-типа и один PLC разветвитель 1х8 или два PLC разветвителя 1х4 оконцованных разъёмами SC типа.

Установка муфты на стене или опоре выполняется с применением специализированного кронштейна.

Кронштейн в состав муфты не входит и приобретается отдельно.

Характеристики
  • Тип товара:
    Муфта оптическая
  • Объём, м³:
    0,018141
  • Вес, кг:
    1,68
  • Тип муфты:
    Муфты кроссы
  • Серия:
    МКО-У6
  • Место установки:
    На опоре
  • Исполнение:
    Абонентская
  • Макс. кол-во вводимых кабелей, шт:
    4
  • Степень пылевлагозащиты:
    IP67
  • Макс. кол-во сварных соединений, шт:
    72
  • Кол-во выводимых абонентских дроп-кабелей, шт:
    8
  • Ввод для не разрезного модульного транзита:
    Да
  • Макс. диаметр вводимого кабеля, мм:
    14
  • Сплиттерный модуль:
    СМ4
  • Разветвитель:
    Два 1х4
  • Герметизация корпуса:
    Хомут
  • Длина, мм:
    433
  • Диаметр, мм:
    189,5
  • Круглый ступенчатый, до 20 мм:
    2 – ТУТ
  • Температура эксплуатации, ºс:
    от -60 до +70
  • Масса, кг (не более):
    1,68
  • Круглый, до 22 мм:
    2 – ТУТ
  • Овальный, до 25 мм:
    1 – ТУТ
  • Круглый для дроп-кабеля:
    8 - эластичная заглушка
