Муфта МОПГ-М-2/64-4КС1645-К ССД

Артикул: 130107-00006
Нет на складе
Есть в наличии
0
27 041
+
Оптовая цена: 26 230 (мин: 30 шт.)
Наличие:
Москва: 84 шт.
Екатеринбург: 4 шт.
Условия доставки

Доставка бесплатная* до 10000 - 500 рублей

Условия оплаты
  • 14 дней возврат/обмен
  • 2 года гарантия
Описание

Предназначена для прямого и разветвительного сращивания строительных длин оптических кабелей типа ОКГТ, встроенных в грозозащитные тросы ЛЭП, а также самонесущих диэлектрических оптических кабелей с броней из арамидных нитей или стеклопластиковых прутков, используемых в качестве ответвляющихся.

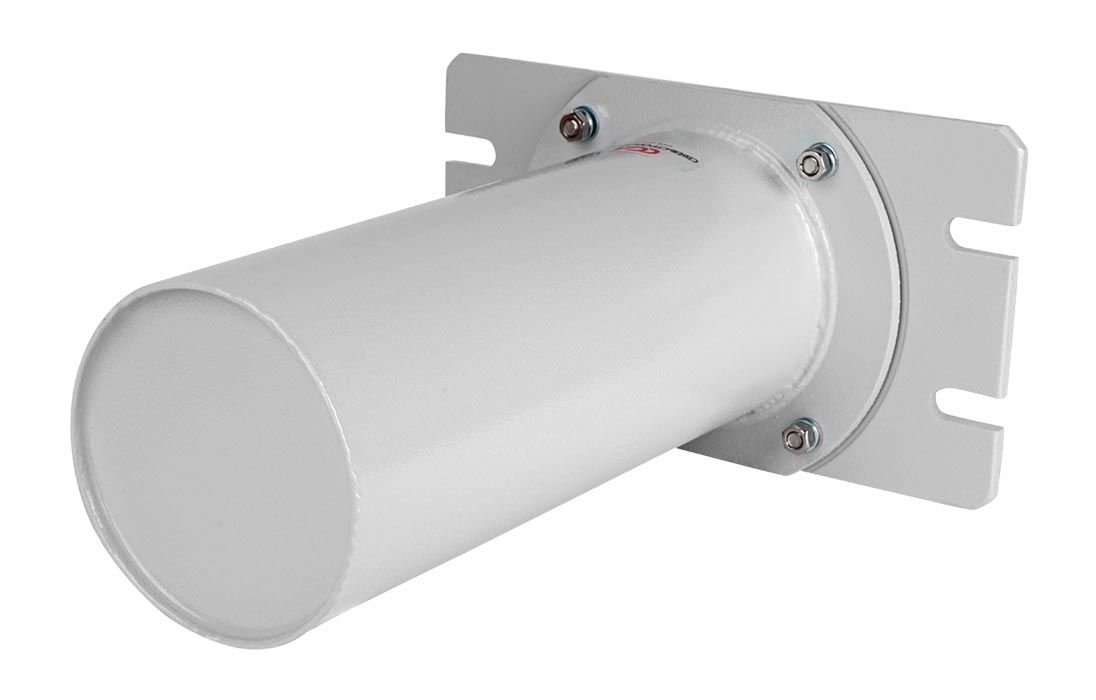

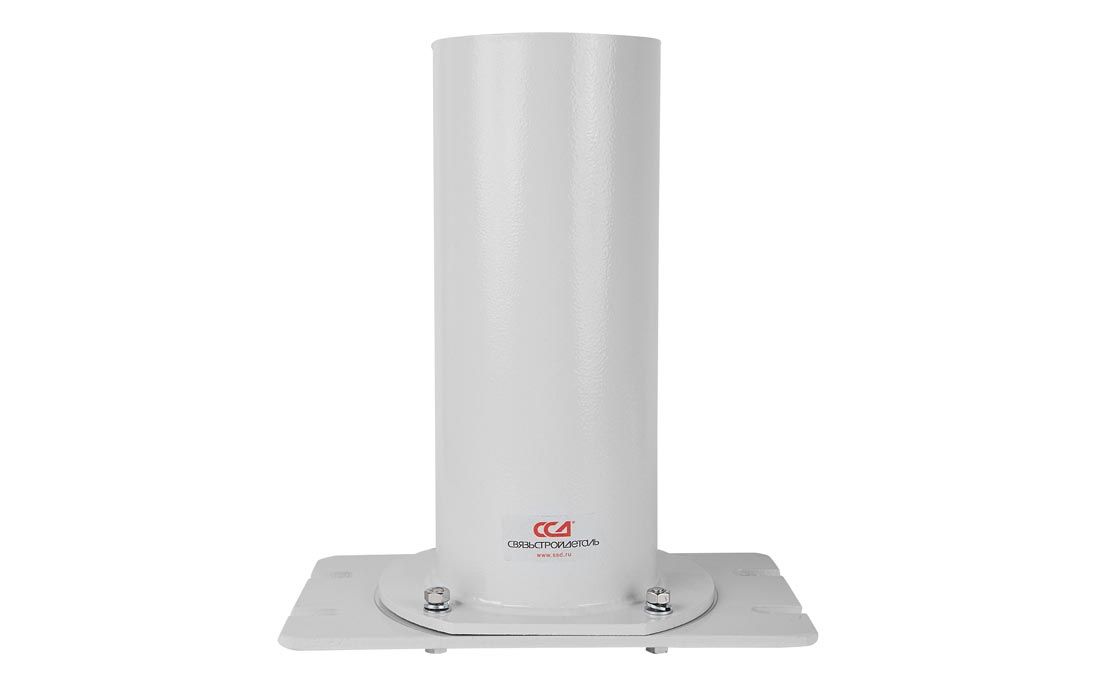

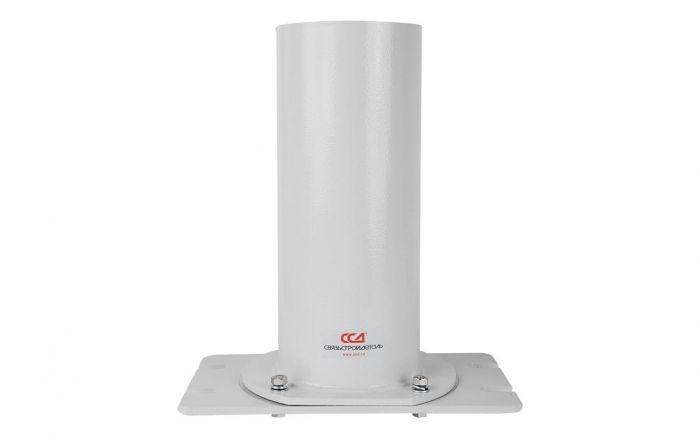

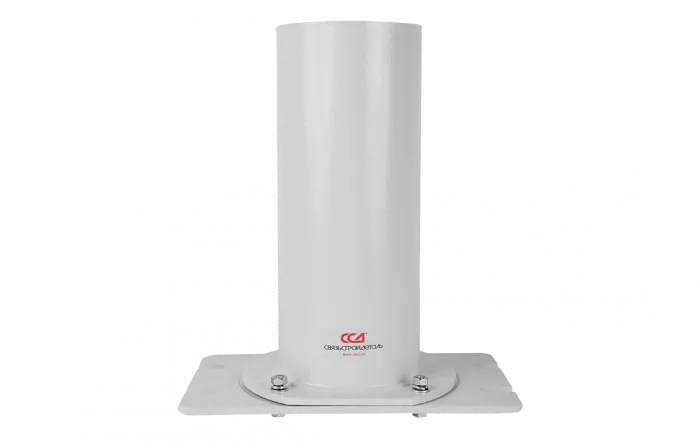

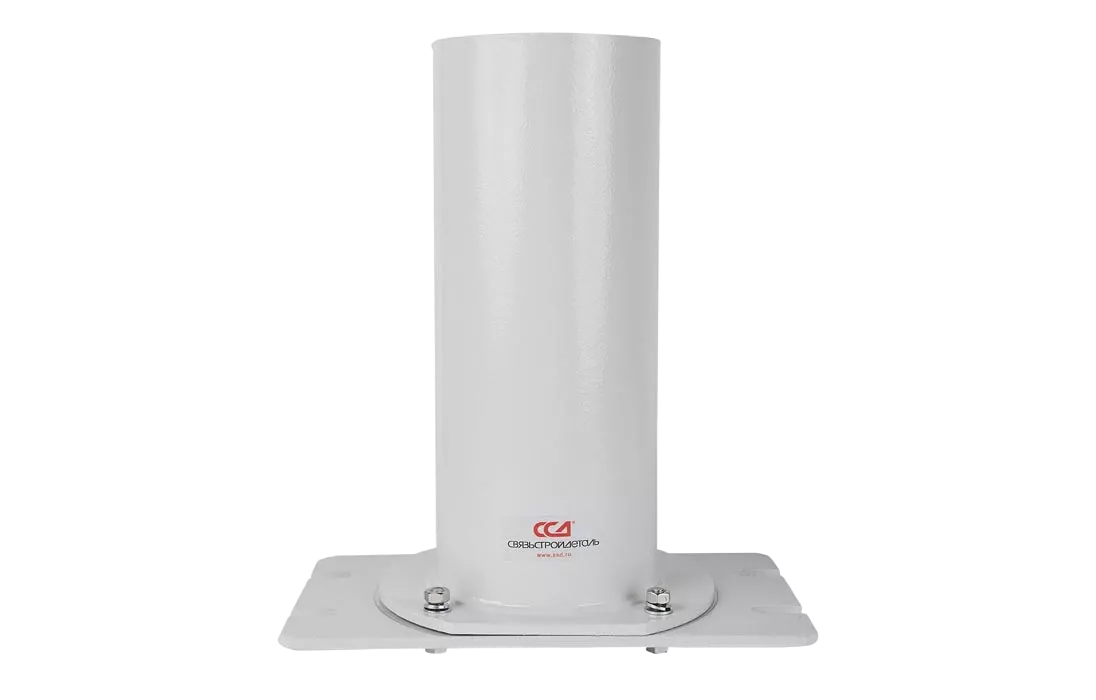

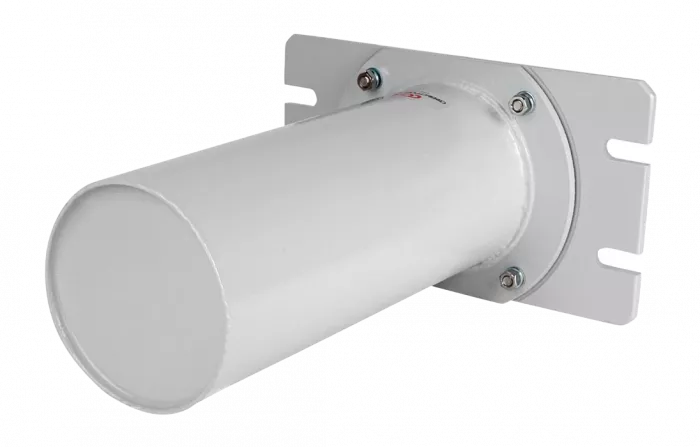

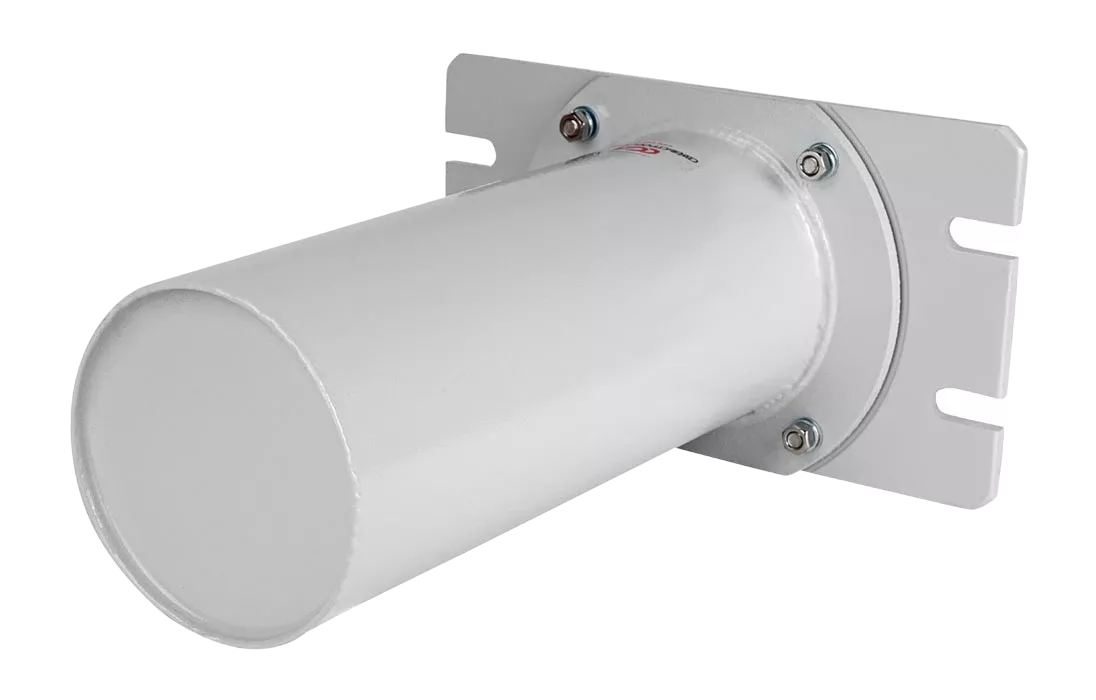

Корпус муфты полностью металлический. Способ герметизации корпуса механический при помощи эластичной кольцевой прокладки и четырех затяжных болтов крепления кожуха к оголовнику.

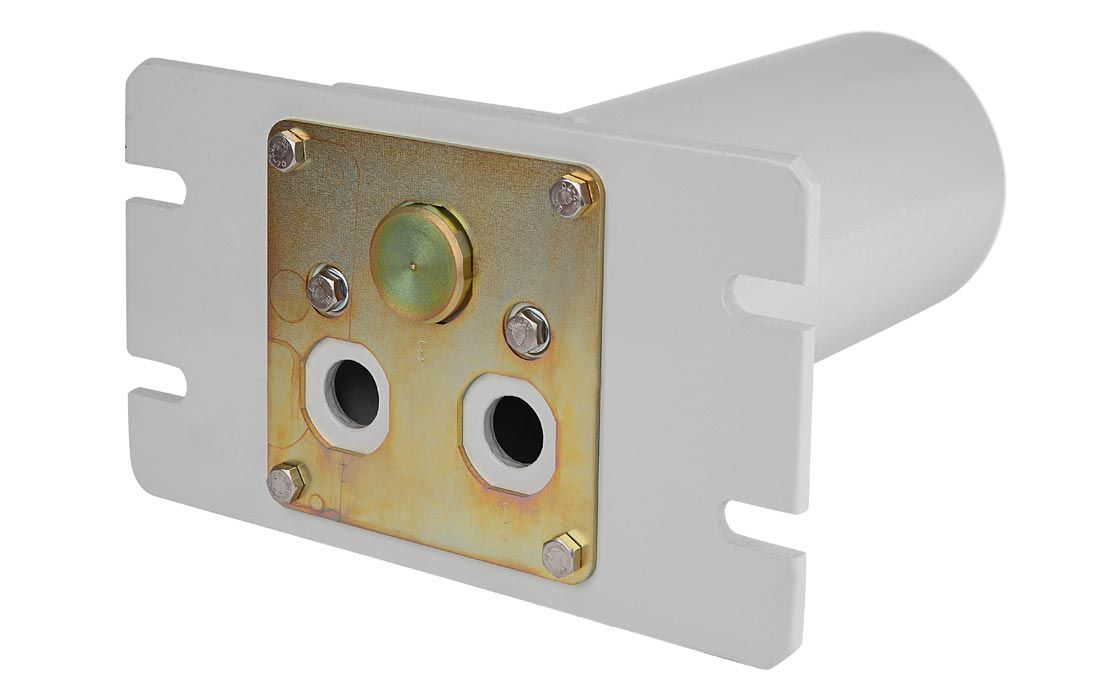

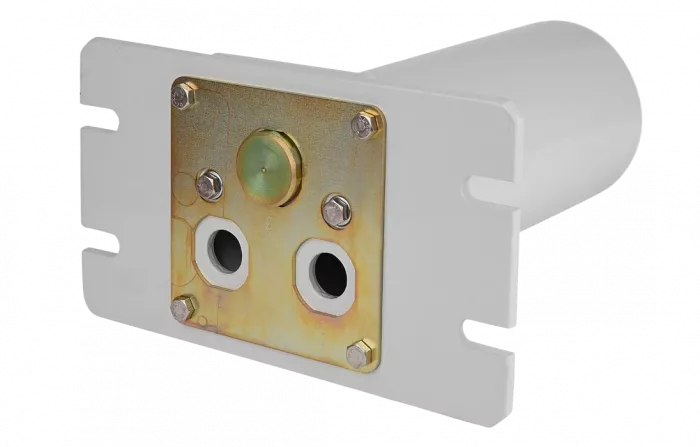

В муфту можно ввести до трёх оптических кабелей. Для ввода кабелей в муфту используются специальные кабельные вводы, устанавливаемые в отверстия оголовника. Комплекты кабельных вводов подбираются в зависимости от конструкции и диаметра кабелей. Неиспользуемый порт ввода закрывается заглушкой. Герметизация мест установки корпусов кабельных вводов и заглушек осуществляется с помощью эластичных кольцевых прокладок. В комплект поставки муфты входит одна заглушка. Комплекты кабельных вводов в комплекты поставки не входят и приобретаются отдельно.

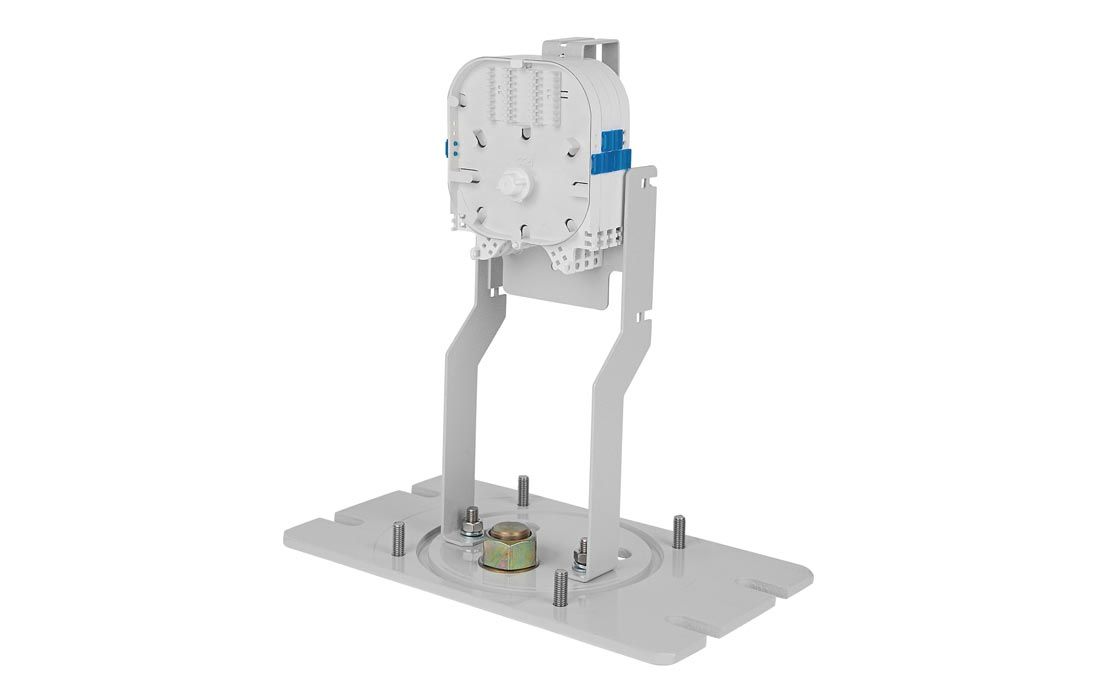

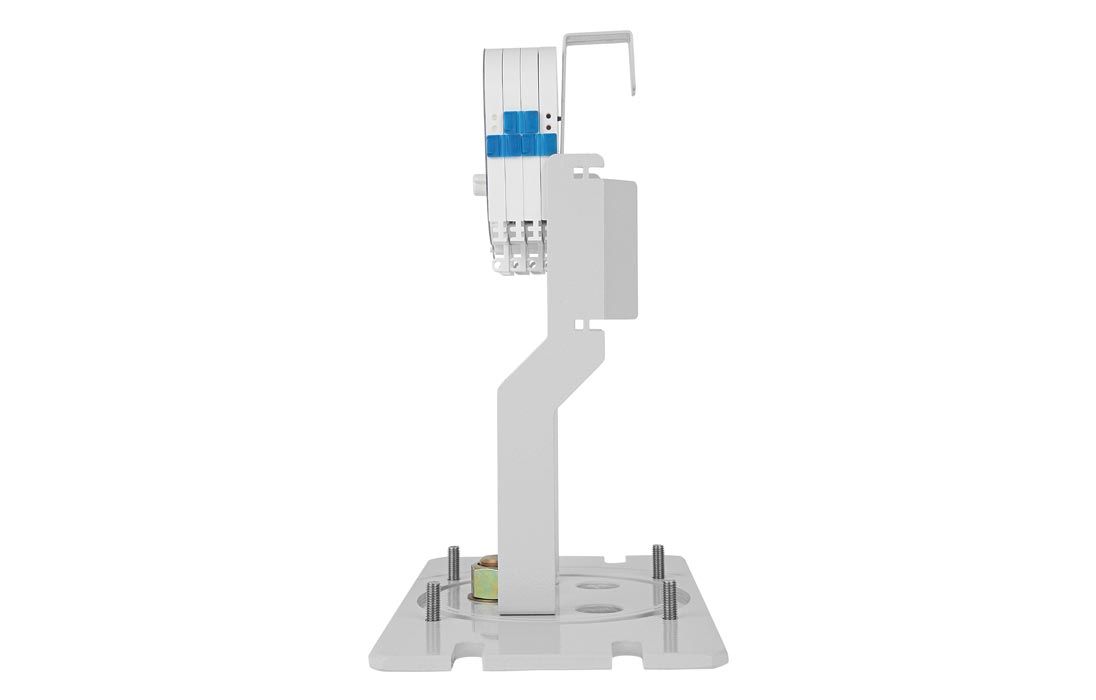

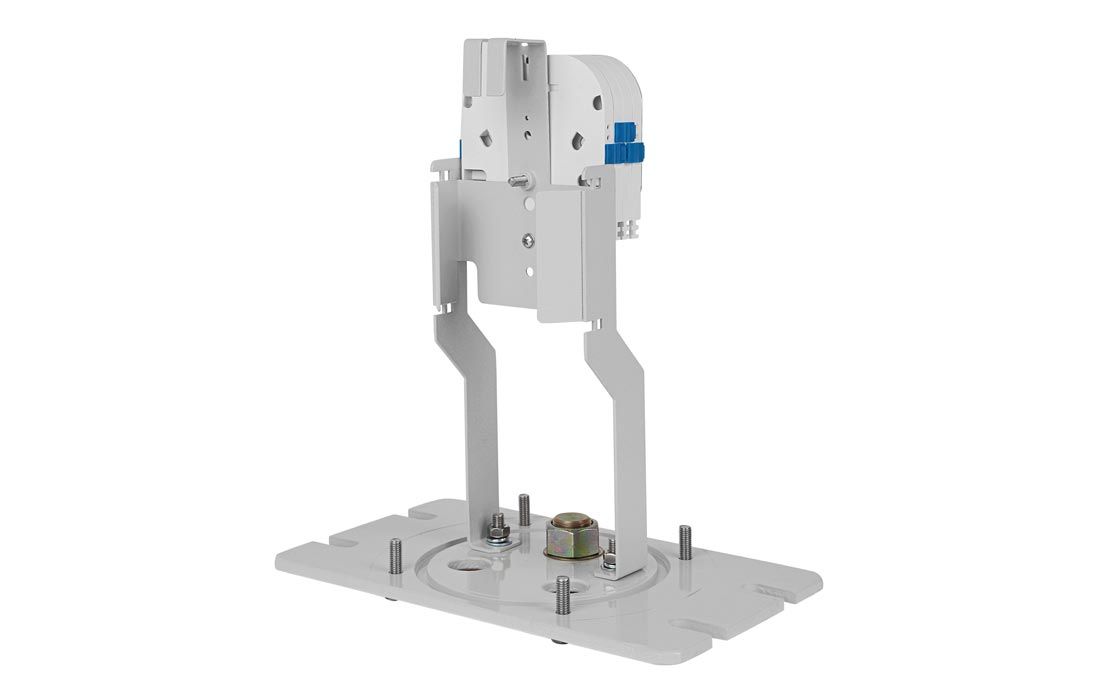

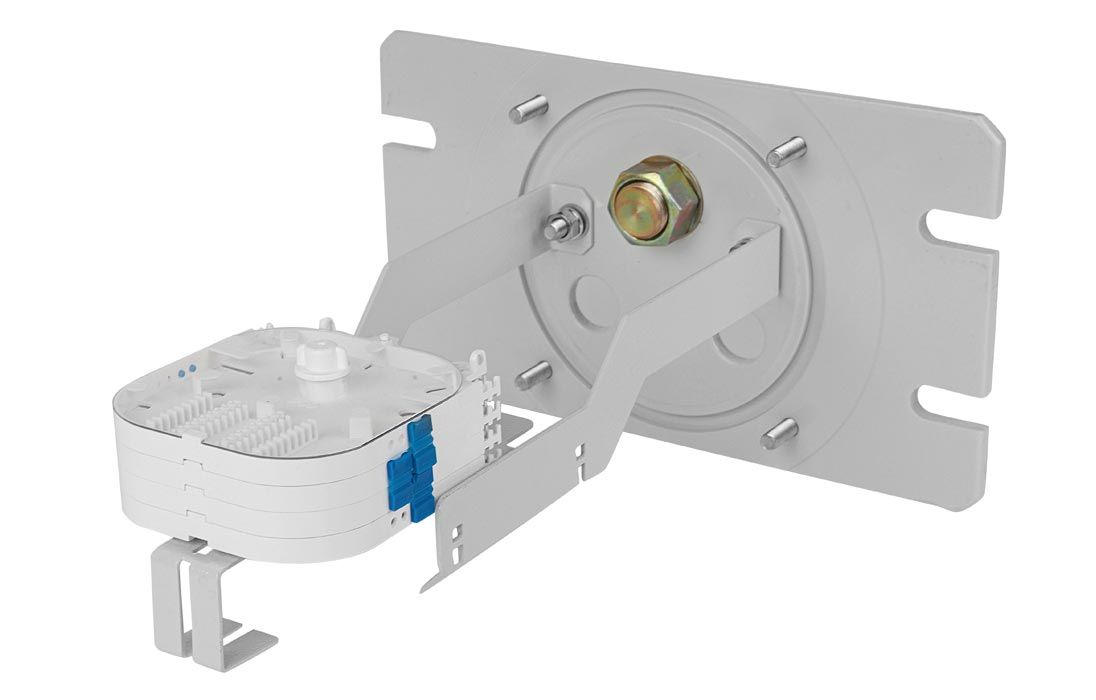

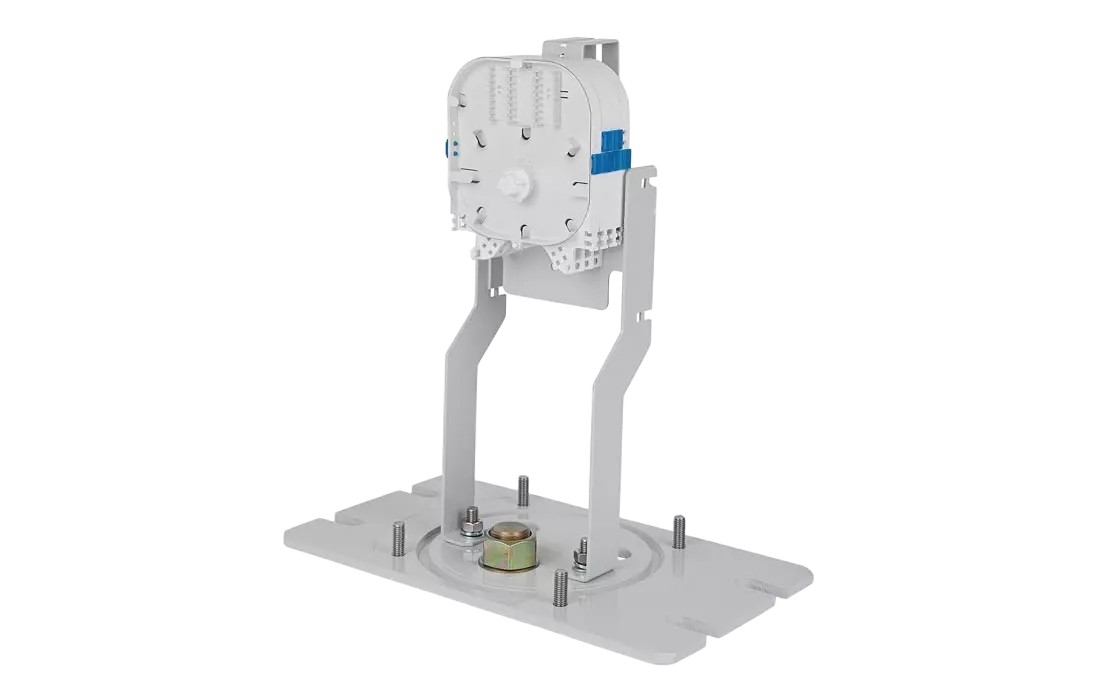

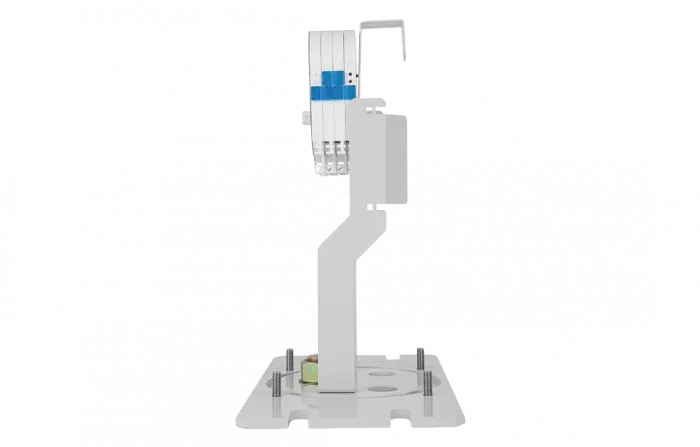

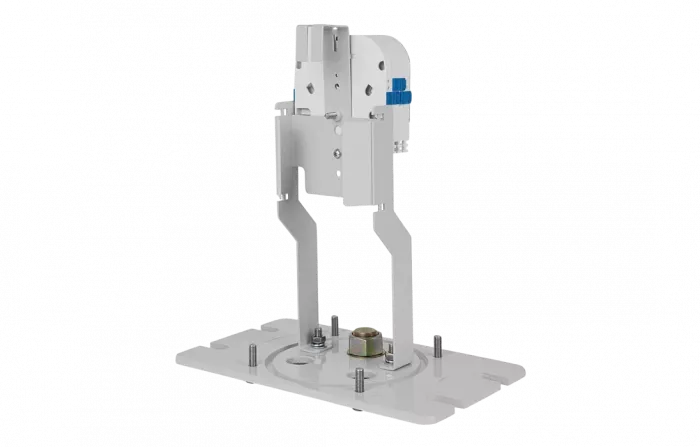

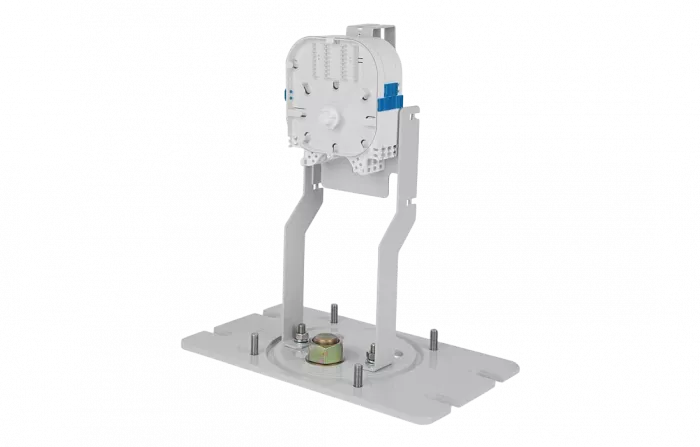

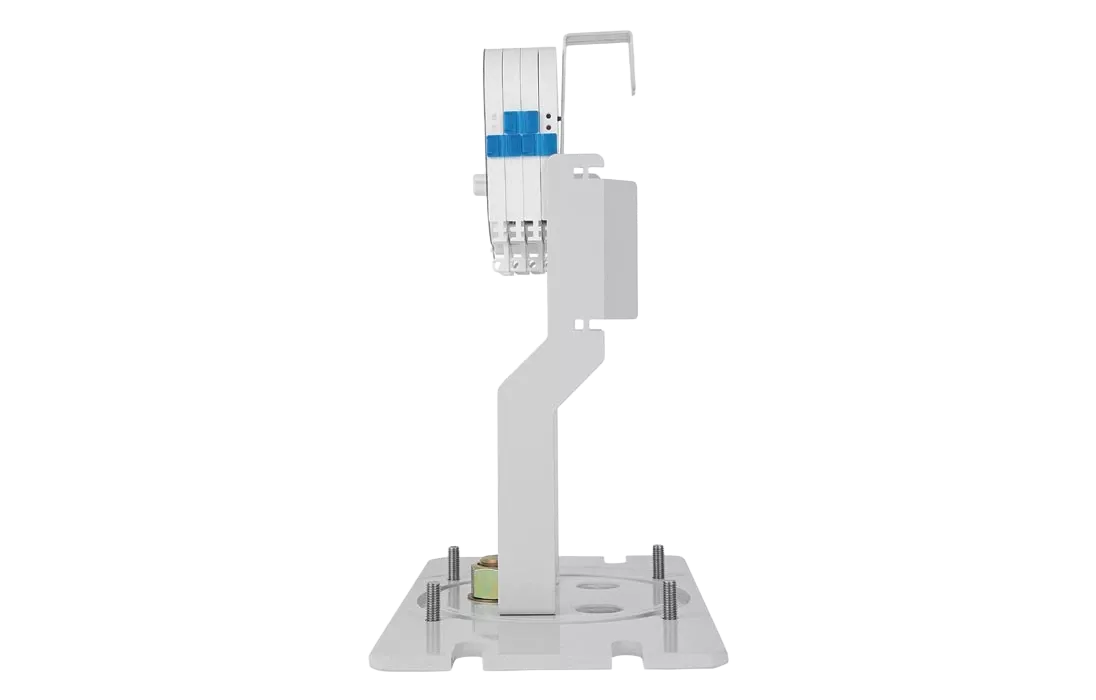

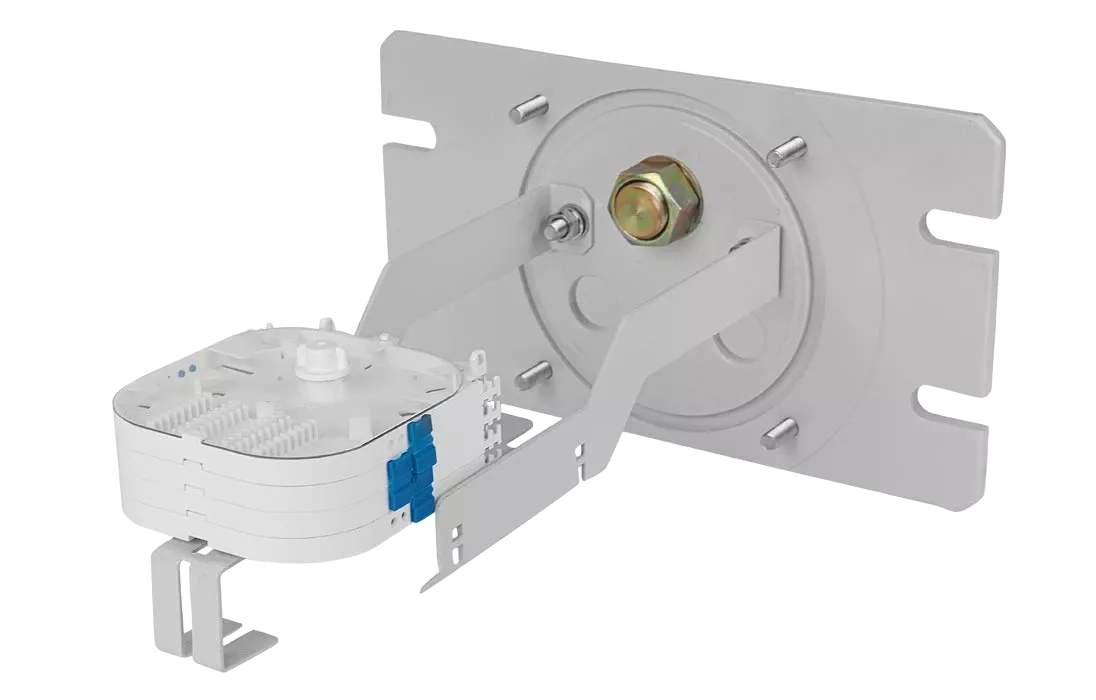

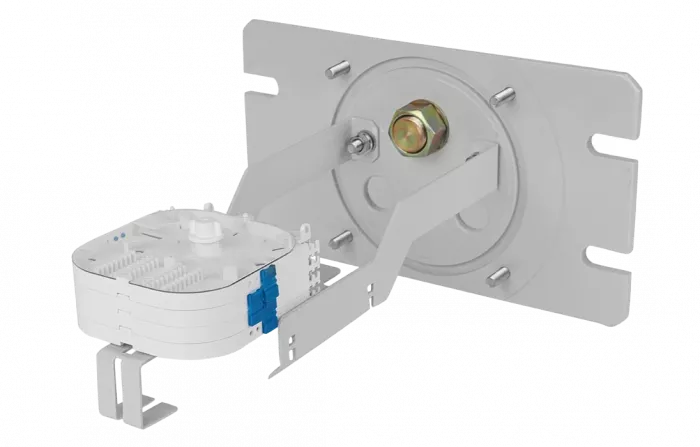

В муфту МОПГ-М-2/64 можно установить до 4 кассет КС-1645 с ложементом для укладки гильз КДЗС-4525 (длина 45 мм, диаметр 2,5 мм после усадки). Максимальная ёмкость муфты 64 сростка ОВ.

Для установки муфт на опорах ЛЭП используют специальные кронштейны и барабаны шлейфовые вращающейся конструкции для размещения технологического запаса ОКГТ и ответвительного диэлектрического кабеля.

Муфты МОПГ-М прошли испытания по действующим отраслевым программам и методикам вместе с кабелями типов ОКГТ-Ц (с центральной трубкой) и ОКГТ-С (стальной модуль в повиве) и приняты к эксплуатации на воздушных линиях электропередачи ОАО “Россети”.

Макс. число соединений ОВ, шт. 64
Макс. наружный диаметр ОК, встроенного в грозотрос, мм 20
Макс. наружный диаметр подвесного самонесущего ОК, мм 22
Мин. наружный диаметр ОКГТ, мм 9
Макс. кол-во вводимых ОК, шт. 3
Макс. кол-во кассет типа КС-1645, шт. 4
Температура эксплуатации, °С от -60 до +70
Относительная влажность (среднегодовое значение), % 80
Габаритные размеры:
- длина, мм 295
- ширина, мм 170
- высота, мм 330
Масса, кг 4,2
