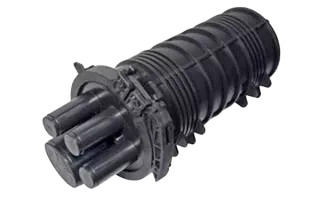

Муфта МТ-КСППг для монтажа на столбовых опорах с УПМК ССД

Муфта представляет собой специальный комплект изделий ССД, предназначенный для сращивания кабеля КСППг, подвешенного на опорах, с размещением муфты и запаса кабелей на устройстве УПМК универсальном.

Кабель КСППг – гибридный кабель, в сердечнике которого имеются четыре изолированных медных жилы, а также четыре пластмассовых модуля с оптическими волокнами.

Для этого кабеля компания ССД производит муфты МТ-КСППг и шкафы кроссовые типов «ШКН-КСППг» (настенные) и «ШКС-КСППг» (стоечные).

«Муфта МТ-КСППг для монтажа на столбовых опорах с УПМК» в состоянии поставки представляет собой комплект из двух мест в отдельных упаковках.

На каждой упаковке – ярлык с наименованием изделия и надписью с номером места.

«Место 1» - это муфта МТ-КСППг по комплектовочной ведомости данного типоразмера.

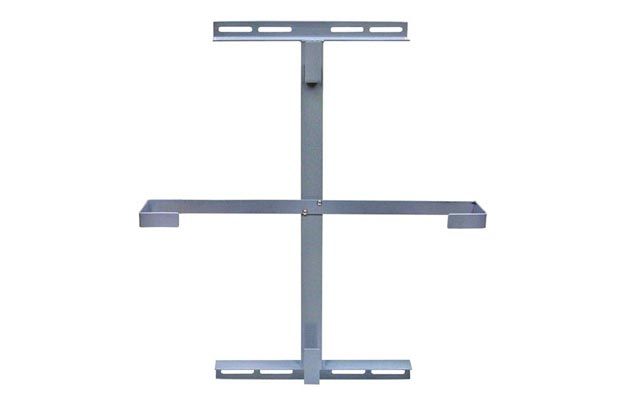

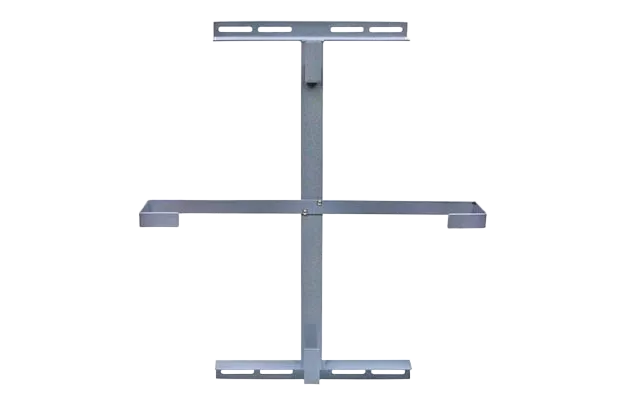

«Место 2» - это устройство для подвески муфт и кабелей УПМК универсальное.

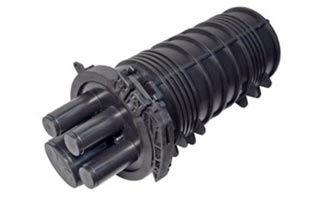

Корпус муфты МТ-КСППг собирается из деталей малогабаритных оптических муфт типа МТОК. По конструкции муфта является тупиковой. На оголовнике муфты имеются три цилиндрических патрубка и один овальный патрубок. Корпус муфты герметизируется механическим способом, с помощью пластмассового хомута и резинового уплотнительного кольца.

Муфта прошла испытания на соответствие требованиям Минкомсвязи РФ, имеется декларация о соответствии со сроком действия до 01.09.2019 года.

В комплект муфты МТ-КСППг («Место 1») входят детали и материалы для сращивания, как оптических волокон, так и медных жил.

При первоначальном монтаже кабели вводятся в овальный патрубок муфты.

Два отдельных кабеля КСППг или петля кабеля КСППг без разрезания (транзитом) вводятся в овальный патрубок муфты с помощью комплекта №9.

Волокна отдельных кабелей сращиваются и укладываются на кассету.

Если в данную муфту по проекту необходимо ввести ответвляющийся кабель КСППг, то для этого кабеля дополнительно следует заказывать: «комплект для ввода ОК № 4»; «кассету КТ-3645»; «гильзы ССД КДЗС 4525».

Для опрессования однопарных соединителей медных жил монтажники должны использовать специальный инструмент, ручной пресс Е9ВМ.
