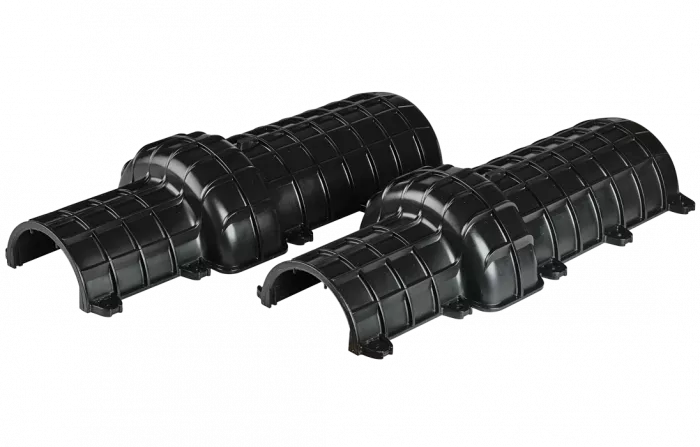

Муфта МТ-КСППг для монтажа в грунте с МПЗ ССД

Артикул: 120316-00008
Нет на складе
Есть в наличии
0
12 332
+
Оптовая цена: 11 962 (мин: 10 шт.)
Наличие:
Москва: 14 шт.
Екатеринбург: 0 шт.
Условия доставки

Доставка бесплатная* до 10000 - 500 рублей

Условия оплаты
  • 14 дней возврат/обмен
  • 2 года гарантия
Описание

Муфта представляет собой специальный комплект изделий ССД, предназначенный для сращивания кабеля КСППг, проложенного в грунте, с размещением муфты в котловане.

Кабель КСППг – гибридный кабель, в сердечнике которого имеются четыре изолированных медных жилы, а также четыре пластмассовых модуля с оптическими волокнами.

Для этого кабеля компания ССД производит муфты МТ-КСППг и шкафы кроссовые типов «ШКН-КСППг» (настенные) и «ШКС-КСППг» (стоечные).

«Муфта МТ-КСППг для монтажа в грунте с МПЗ» в состоянии поставки представляет собой комплект из трёх картонных коробок.

На каждой коробке – ярлык с наименованием изделия и надписью с номером места.

«Место 1» - это муфта МТ-КСППг по комплектовочной ведомости данного типоразмера.

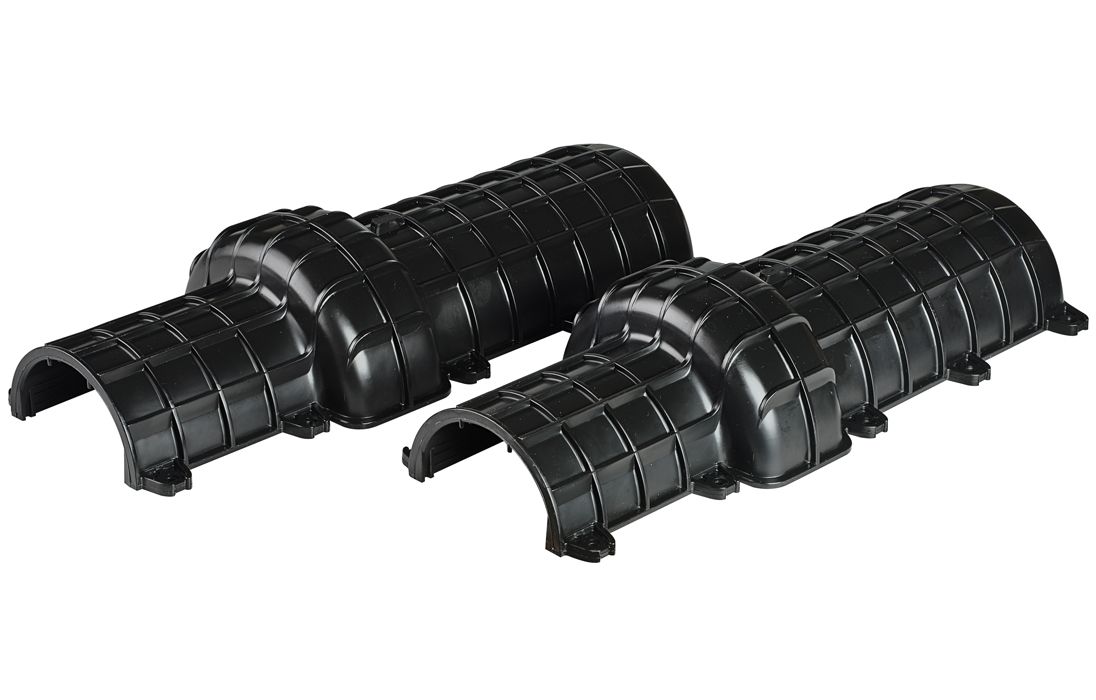

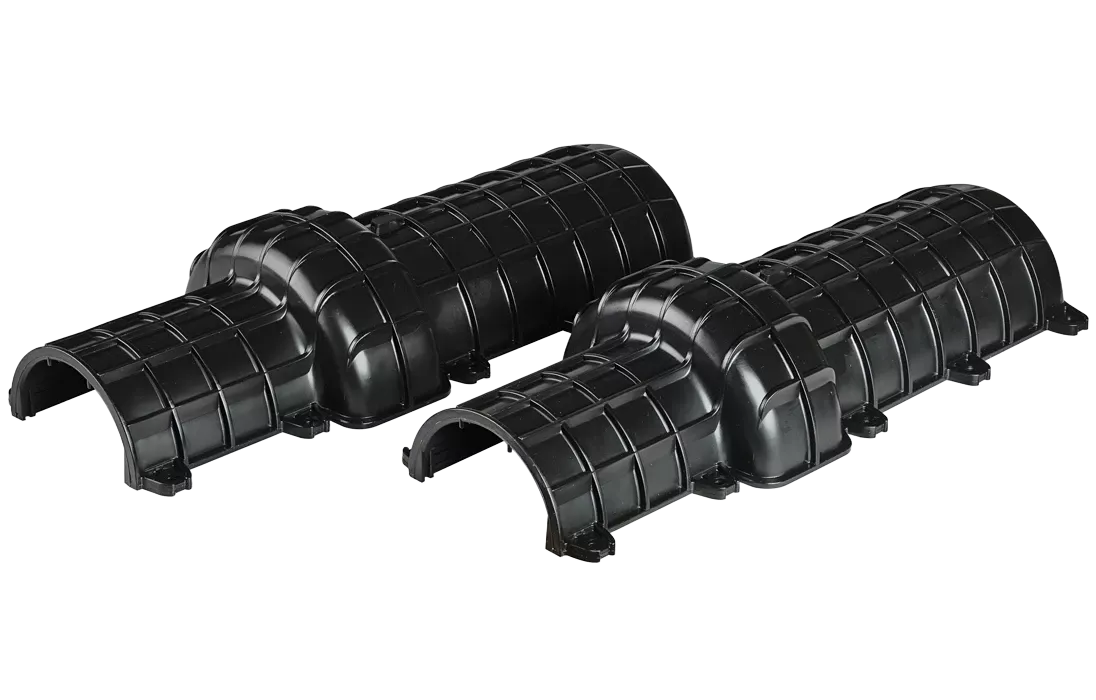

«Место 2» - это муфта защитная МПЗ.

«Место 3» - это комплект герметика для заливки МПЗ (МЧЗ).

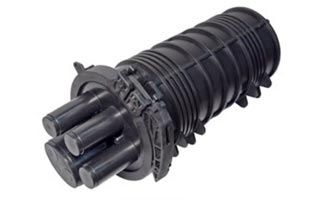

Корпус муфты МТ-КСППг собирается из деталей малогабаритных оптических муфт типа МТОК. По конструкции муфта является тупиковой. На оголовнике муфты имеются три цилиндрических патрубка и один овальный патрубок. Корпус муфты герметизируется механическим способом, с помощью пластмассового хомута и резинового уплотнительного кольца.

Муфта прошла испытания на соответствие требованиям Минкомсвязи РФ, имеется декларация о соответствии со сроком действия до 01.09.2019 года.

В комплект муфты МТ-КСППг («Место 1») входят детали и материалы для сращивания, как оптических волокон, так и медных жил.

При первоначальном монтаже кабели вводятся в овальный патрубок муфты.

Два отдельных кабеля КСППг или петля кабеля КСППг без разрезания (транзитом) вводятся в овальный патрубок муфты с помощью комплекта №9.

Волокна отдельных кабелей сращиваются и укладываются на кассету.

Если в данную муфту по проекту необходимо ввести ответвляющийся кабель КСППг, то для этого кабеля дополнительно следует заказывать: «комплект для ввода ОК № 4»; «кассету КТ-3645»; «гильзы ССД КДЗС 4525».

Для опрессования однопарных соединителей медных жил монтажники должны использовать специальный инструмент, ручной пресс Е9ВМ.

Максимальное число сращиваемых волокон, шт. 36
Диаметр сращиваемых кабелей, мм 22
Количество сращиваемых кабелей, шт. 5
Диаметр муфты МТ-КСППг, мм 188
Длина муфты МТ-КСППг, мм 378
Масса муфты МТ-КСППг, кг, не более 1,3
Температура эксплуатации, ?С от -60 до +70
