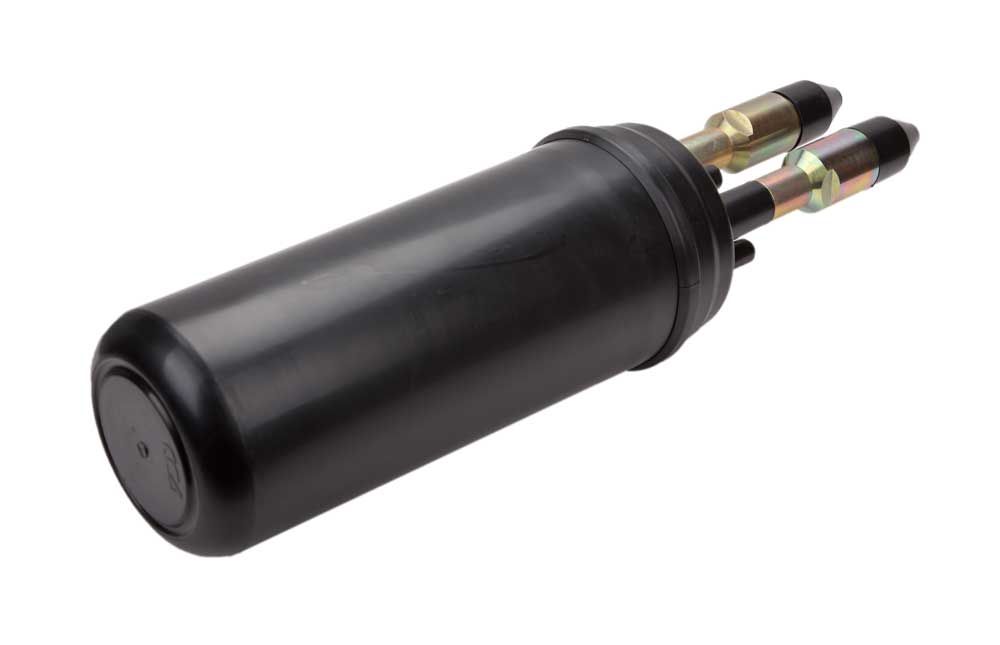

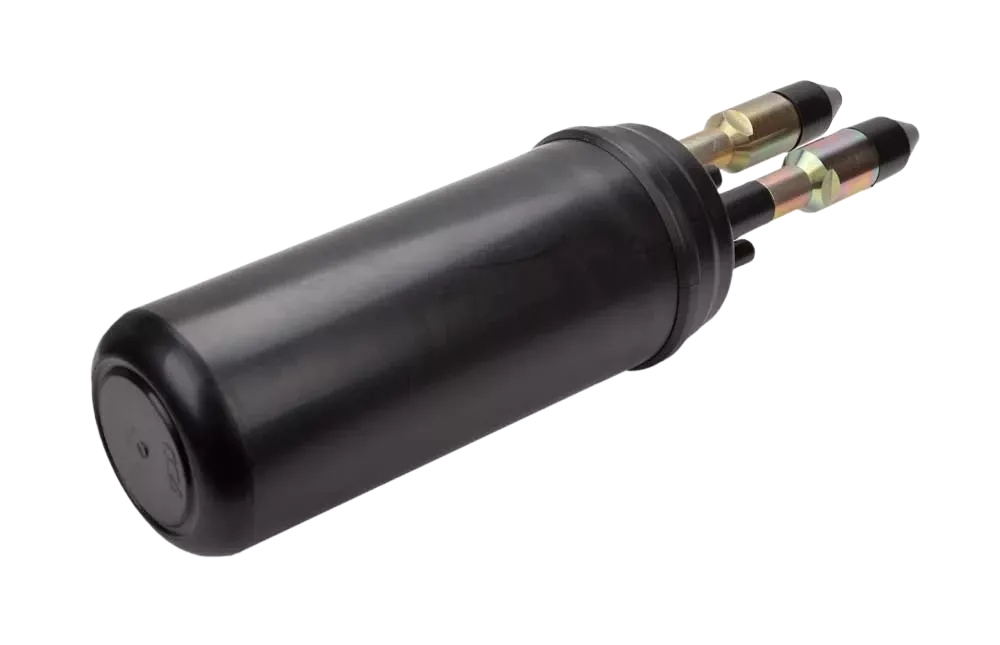

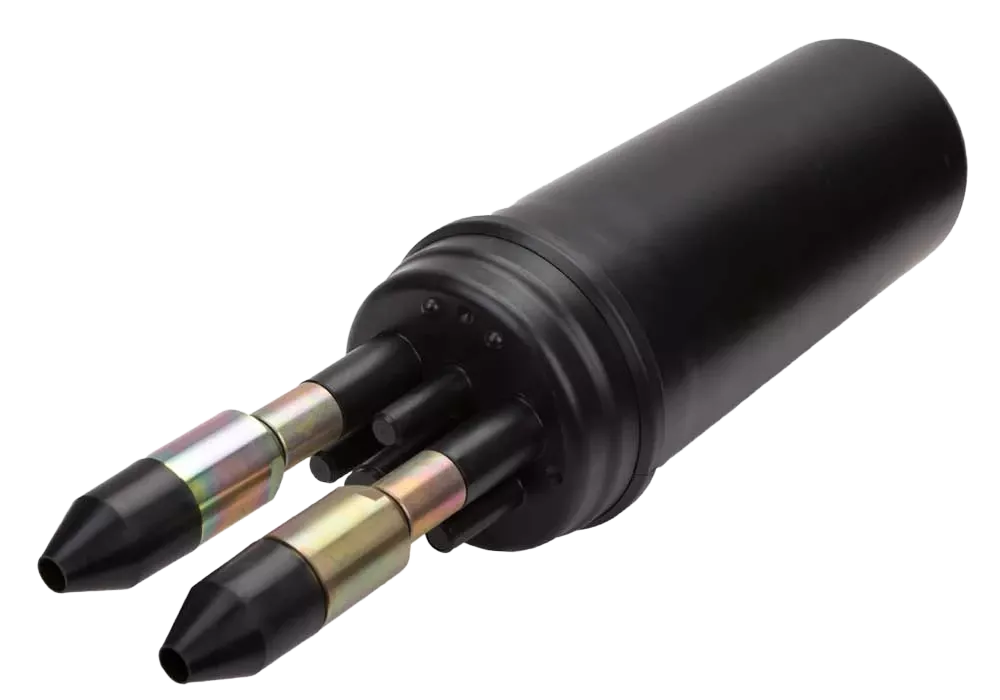

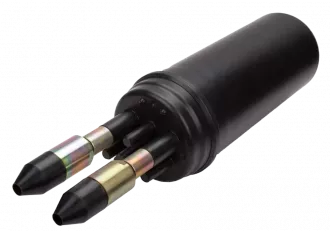

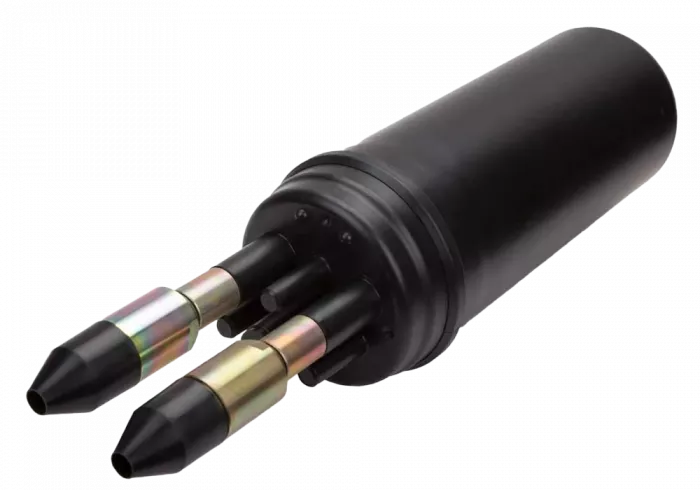

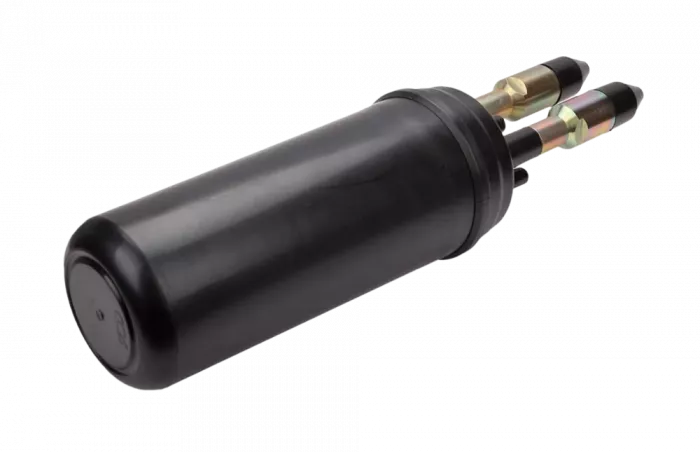

Муфта МТОК-А1/216-1КТ3645-К-88 ССД
Доставка бесплатная* до 10000 - 500 рублей
- 14 дней возврат/обмен
- 2 года гарантия
Предназначена для монтажа любого подземного оптического кабеля, прокладываемого в грунтах всех категорий, а также подводных ОК, прокладываемых через реки, озера и болота. Достигается это за счет использования специальных кабельных вводов, каждый из которых в свою очередь охватывает определенную группу кабелей.

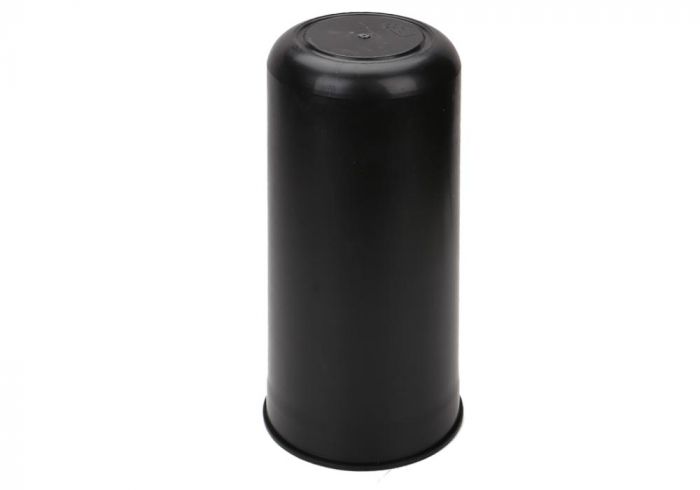

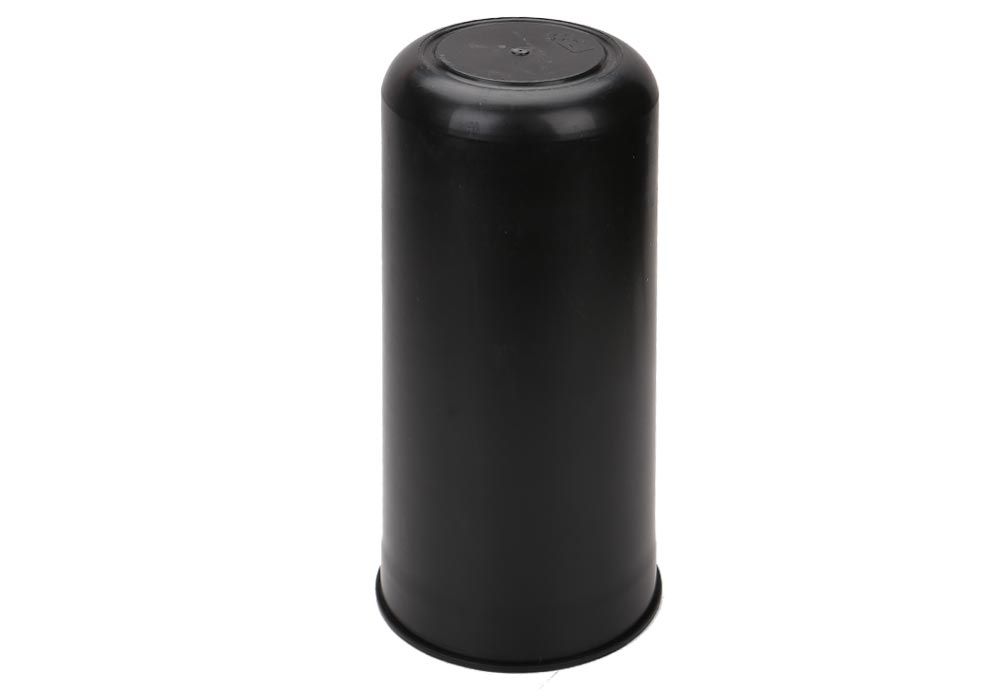

Способ герметизации корпуса с оголовником осуществляется с помощью термоусаживаемых трубок ТУТ. Повторное вскрытие и последующая герметизация также осуществляется с помощью ТУТ.

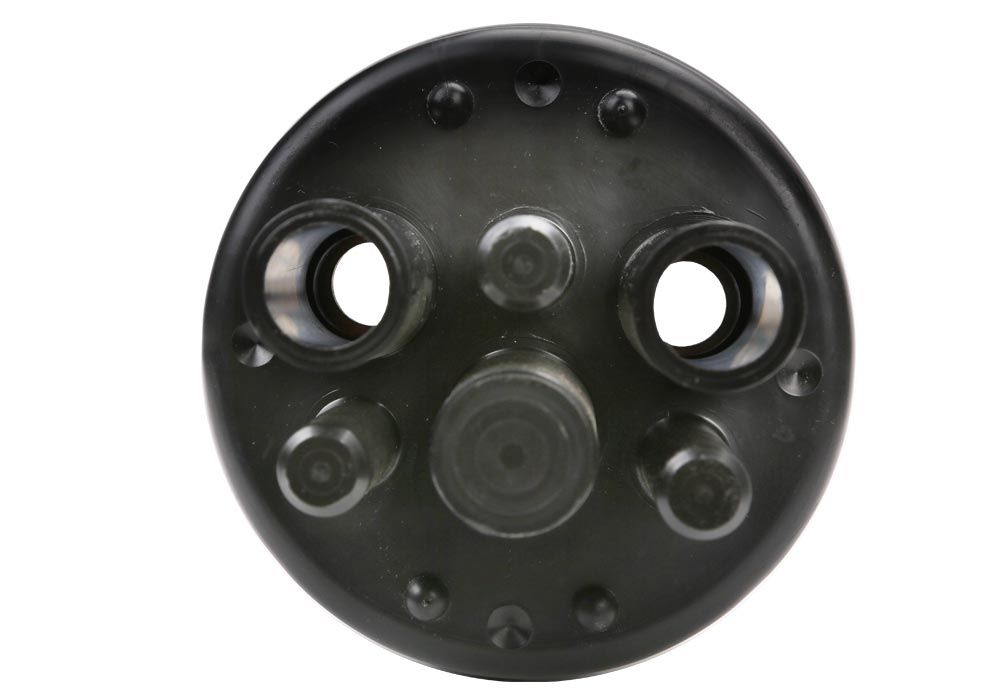

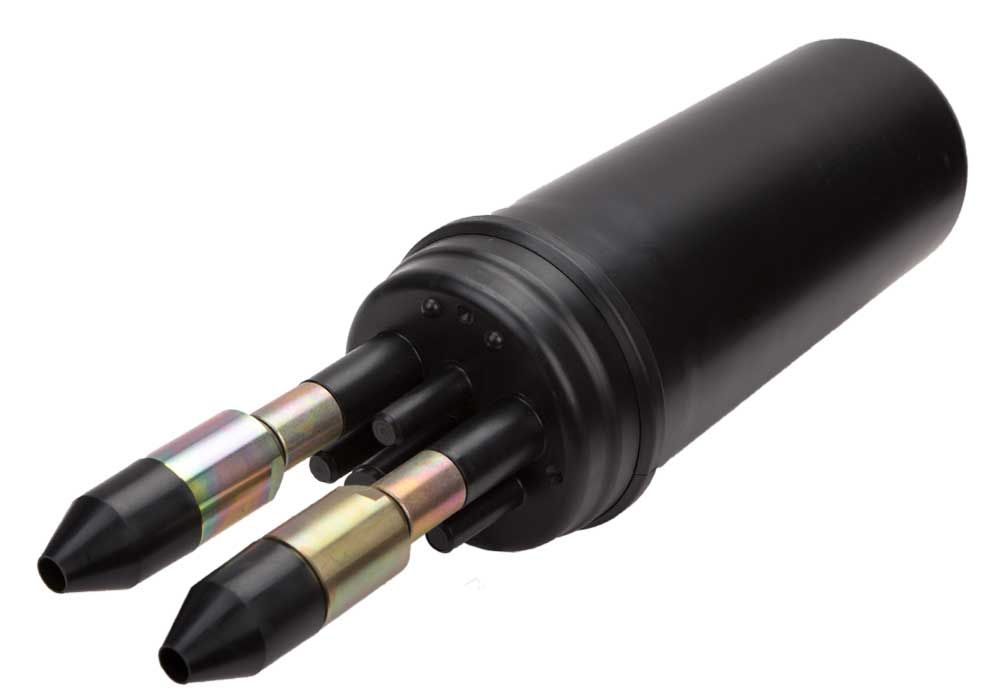

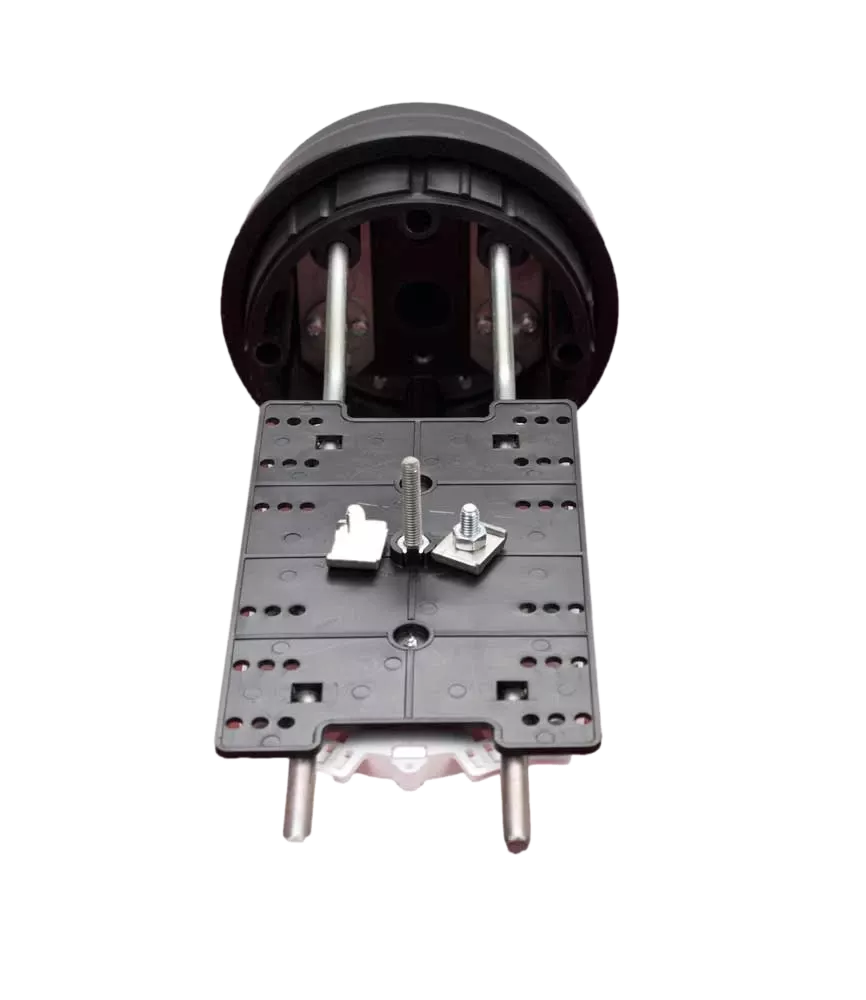

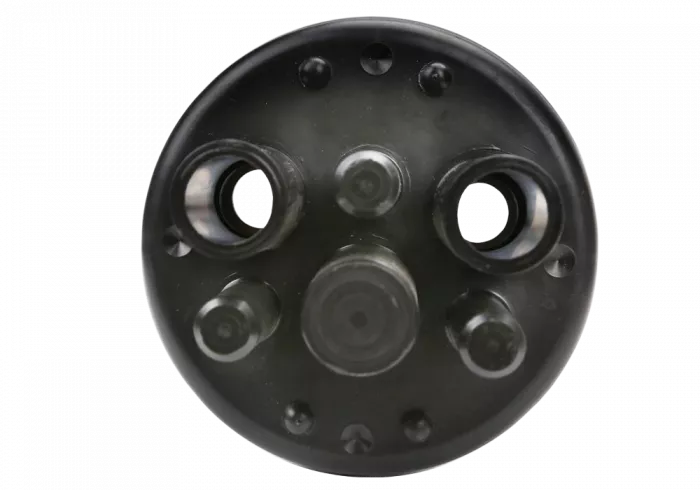

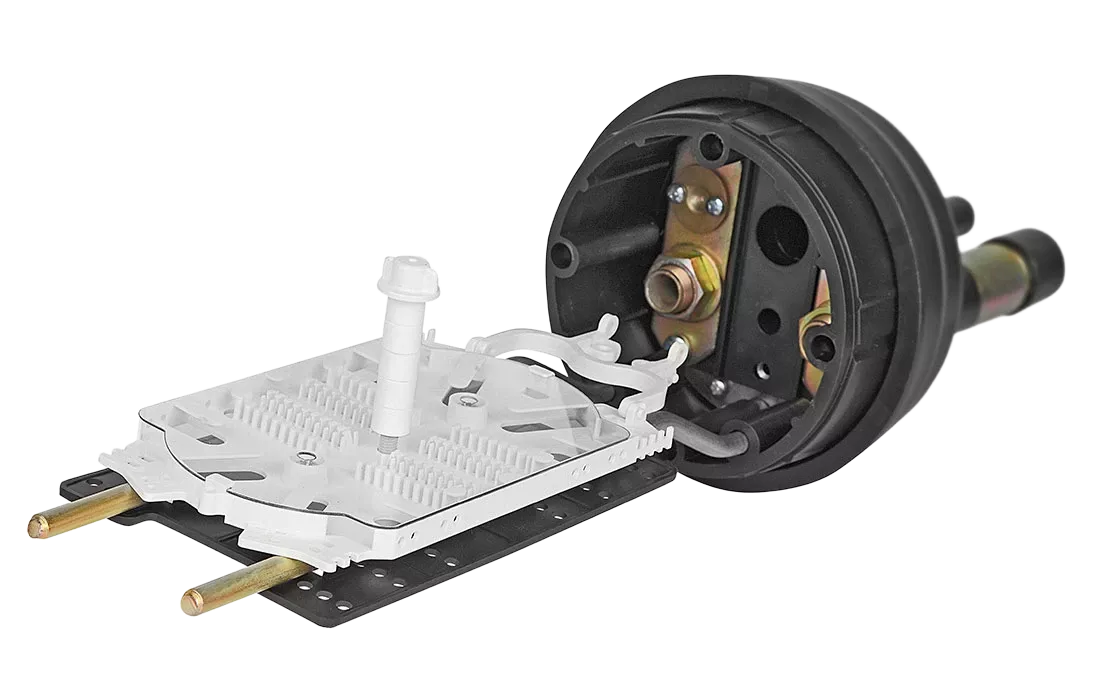

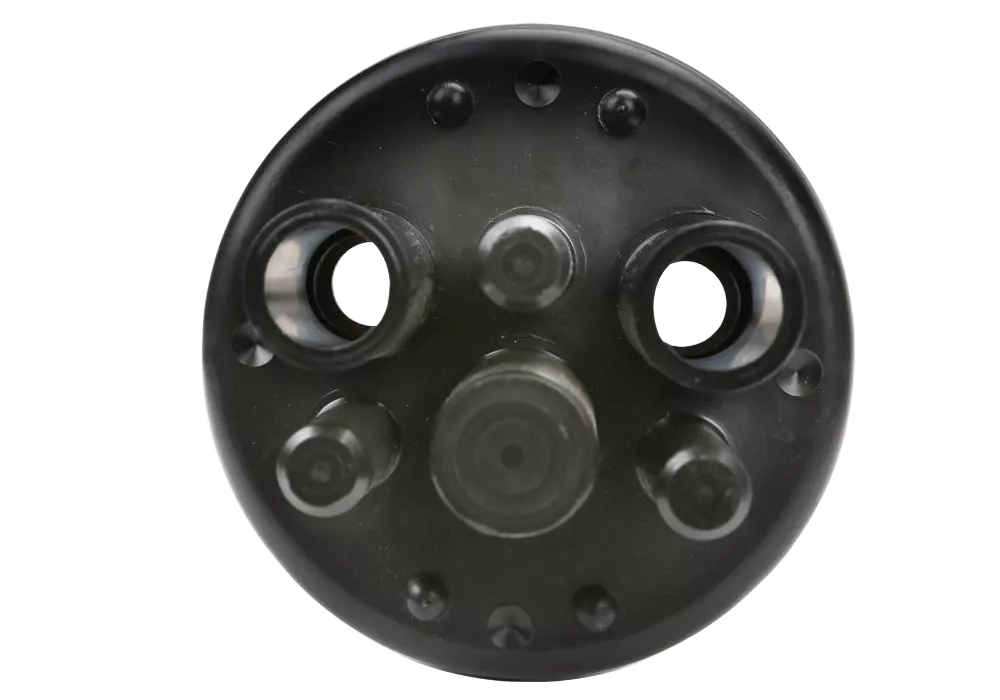

Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов. На оголовнике муфты установлена специальная изолирующая пластина, которая в сочетании со специальными вводами обеспечивает уникальные характеристики и возможности:
- надежная фиксация бронированного кабеля (выдерживает усилие до 15 кН на разрыв),
- защита от скручивания бронированных ОК в процессе эксплуатации,
- наличие электрического контакта брони ОК с корпусом специального ввода (штуцера),
- возможность изолирования или соединения брони всех ОК непосредственно в муфте,
- обеспечение продольной герметизации вводимых ОК,
- возможность вывода от брони каждого ОК провода заземления (КИП).

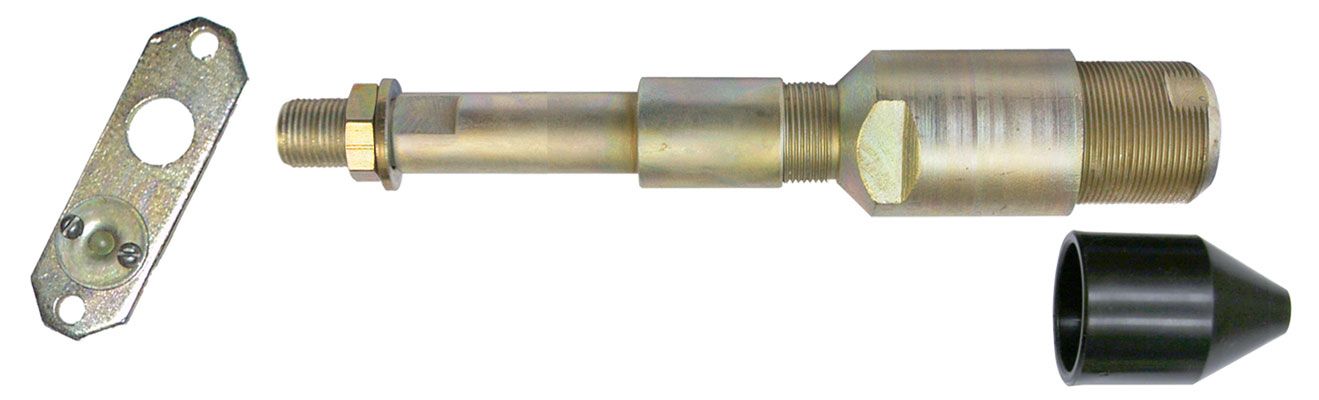

Муфта МТОК-А1 поставляется в комплекте с двумя специальными вводами №7 или №8. Также имеется вариант комплекта муфты с одним вводом №7 и одним вводом №8.
Муфта обеспечивает ввод проводов заземления (КИП) через специальные малые патрубки. Способ герметизации проводов заземления осуществляется с помощью термоусаживаемых трубок ТУТ.
В случае установки муфты в котлованах в качестве дополнительной механической и грязевой защиты дополнительно следует приобрести защитные муфты МЧЗ или МПЗ, которые подбираются по типу грунта. Для установки муфты в колодцах кабельной канализации или помещениях ввода кабелей дополнительно приобретается «Кронштейн для установки тупиковых муфт в колодцах».
| Кол-во сварных соединений | 216
|

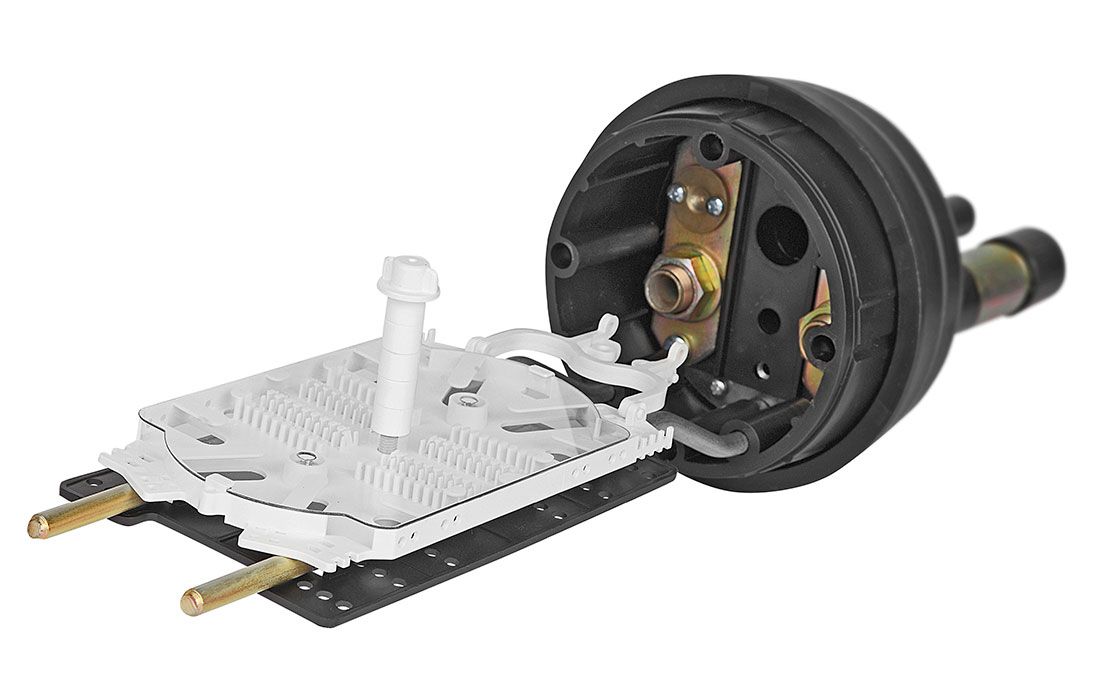

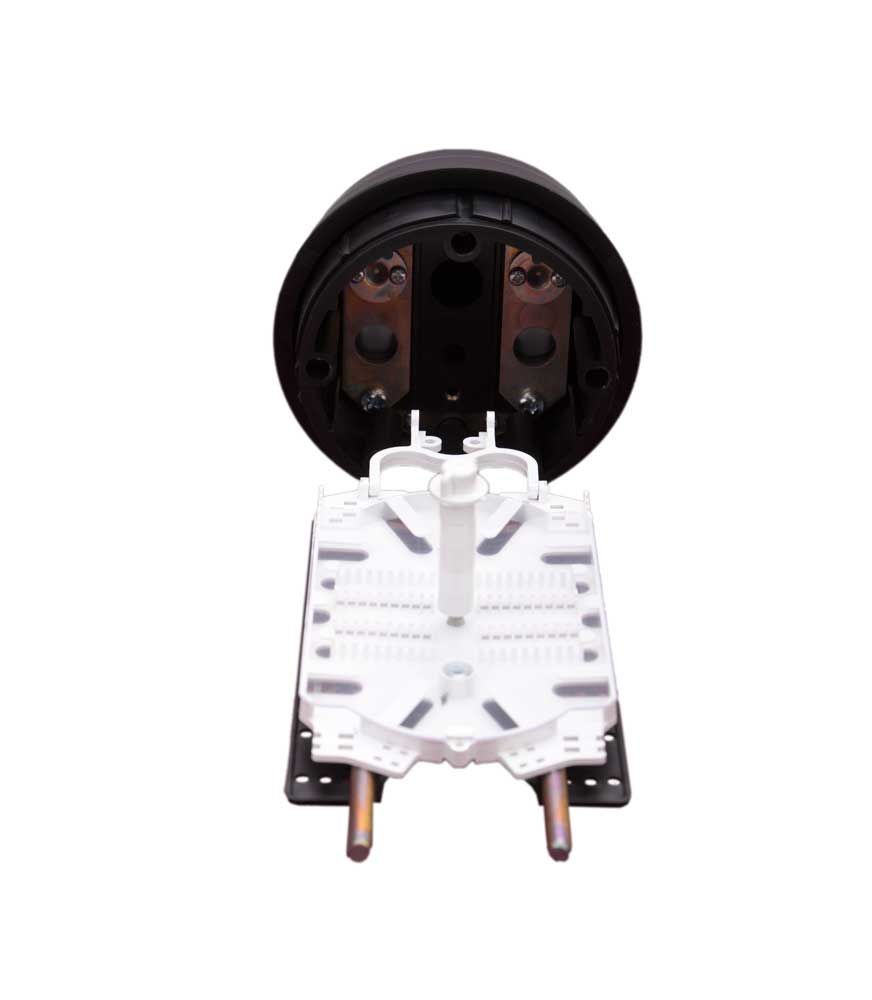

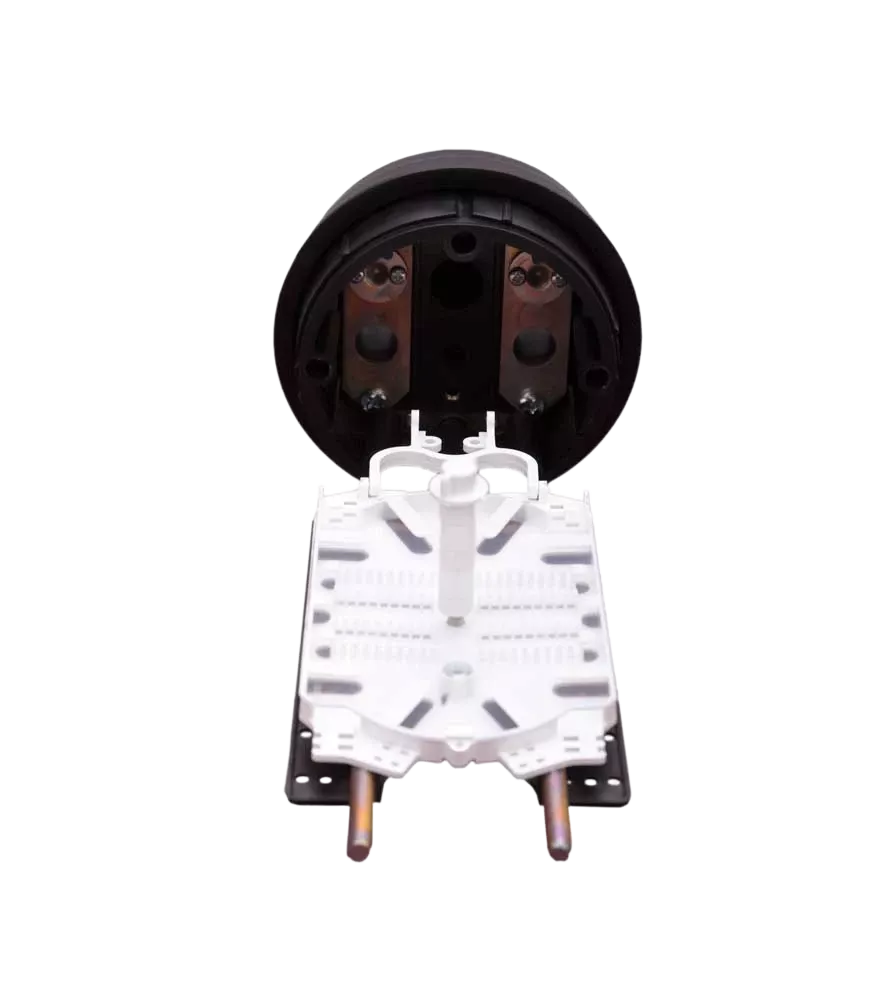

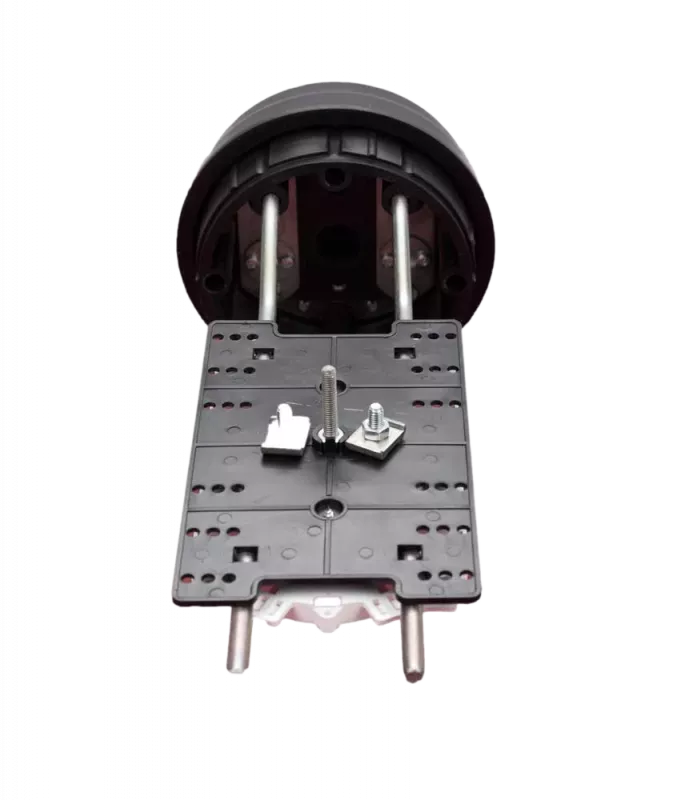

| Тип кассет | КТ-3645 |
| Макс. кол-во кассет | 6 |
| Кол-во вводов: |
|
| Спец. ввода поддерживаемые для установки на 3 патрубка |
|
| - ввод №7, для одинарной проволочной брони | 3 |
| - ввод №8, для двойной проволочной брони | 2 |
| Патрубки для вывода проводов ГПП | 3 |
| Герметизация корпуса | ТУТ |
| Герметизация вводов | Спецвводы |
| Температура эксплуатации ?С | от -60 до +70 |
| Габаритные размеры: |
|
| - длина, мм | 597 |
| - диаметр, мм | 159 |
| Масса, кг | 4 |
