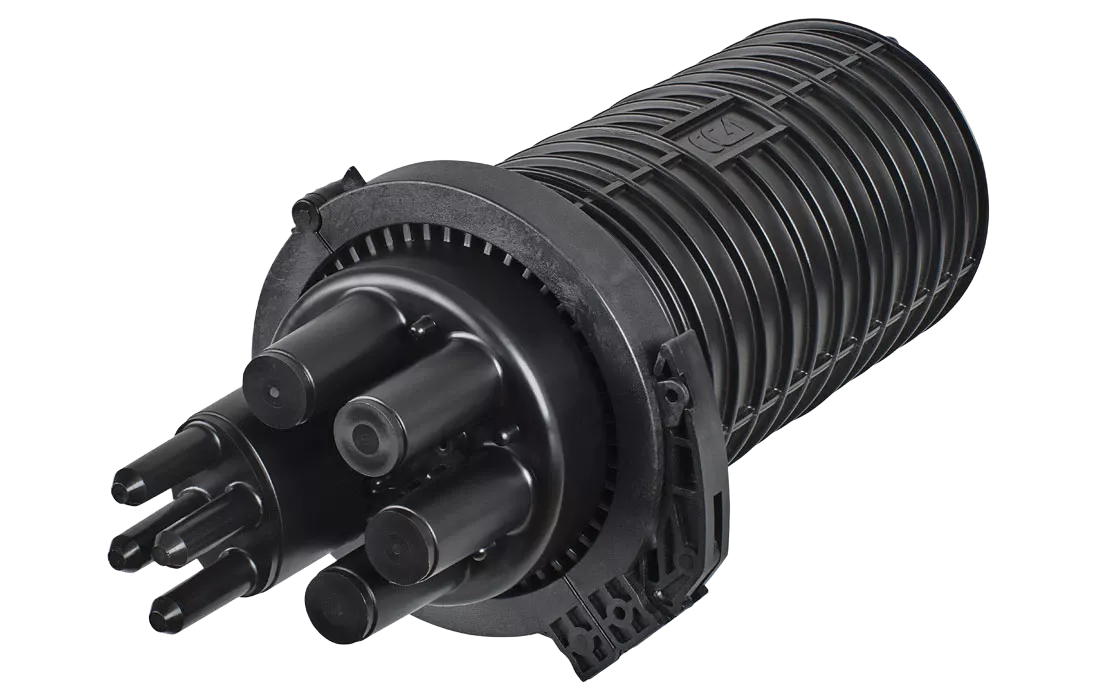

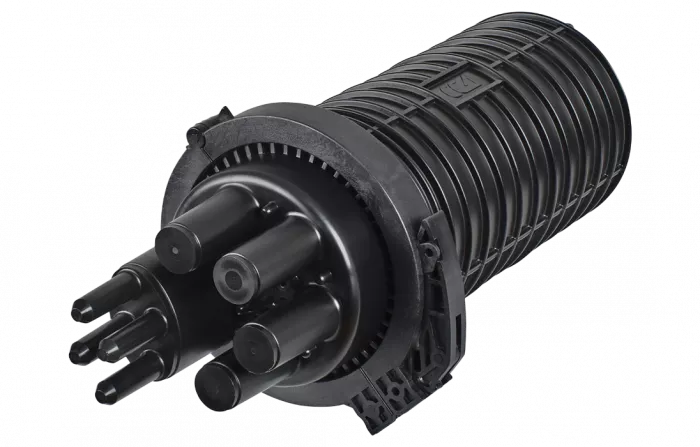

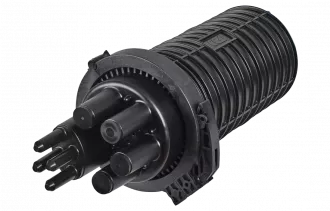

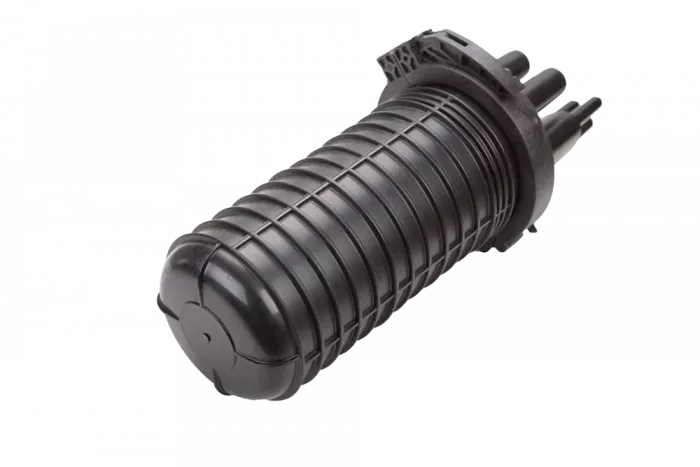

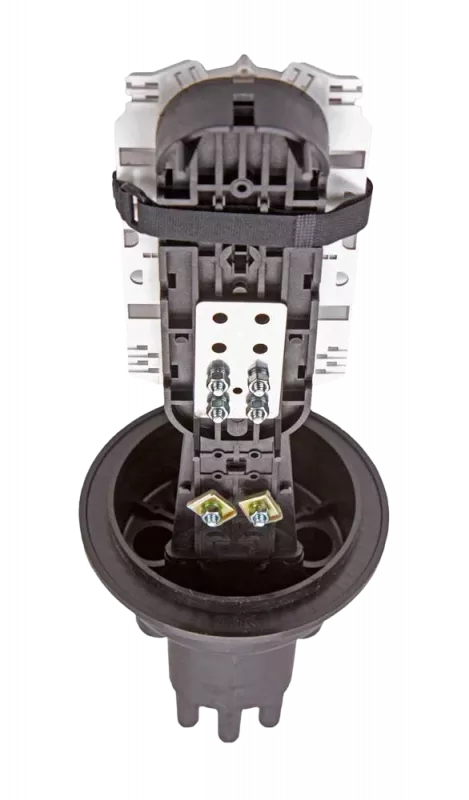

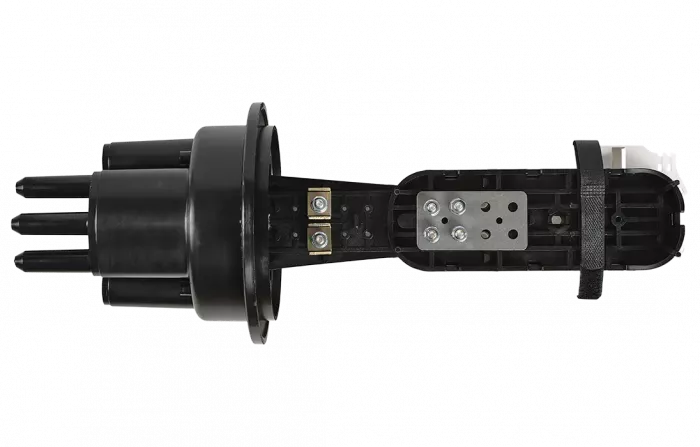

Муфта МТОК-В3/216-1КТ3645-К ССД
Доставка бесплатная* до 10000 - 500 рублей
- 14 дней возврат/обмен
- 2 года гарантия

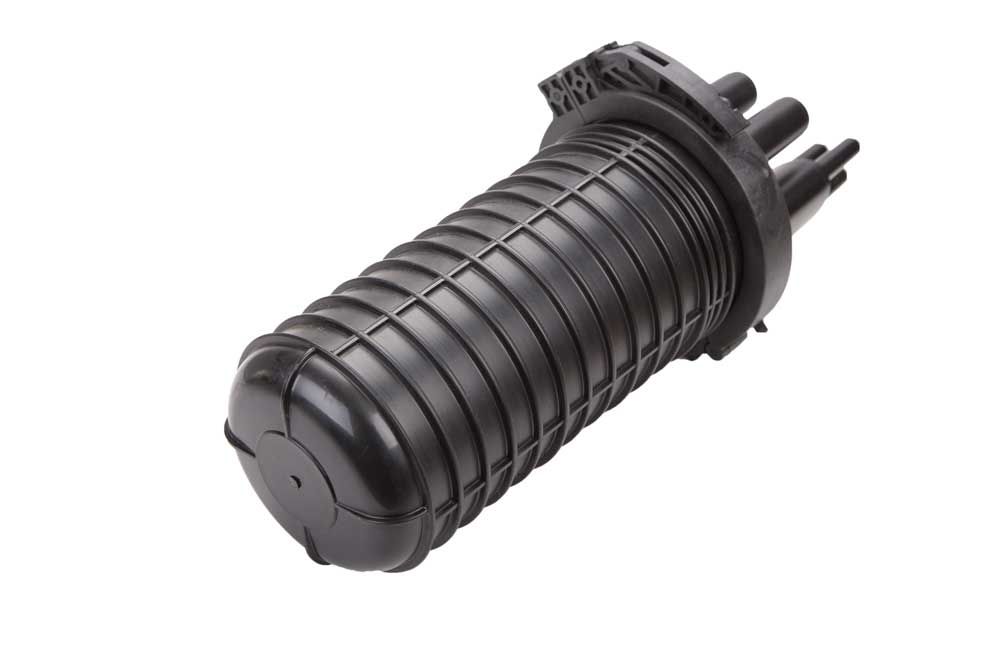

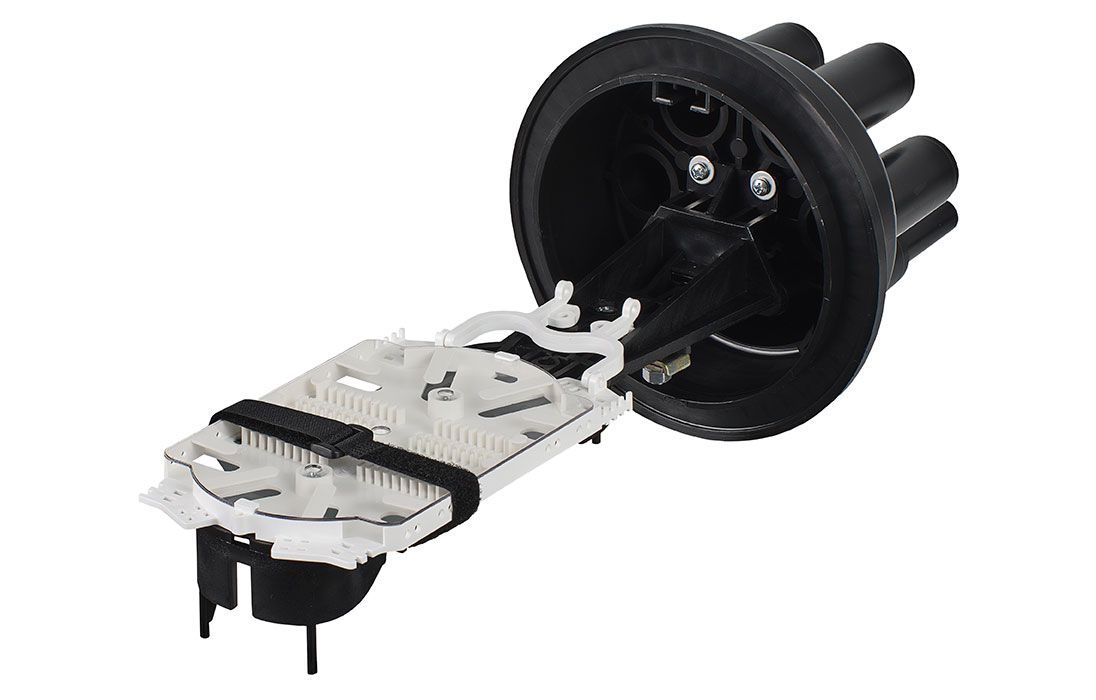

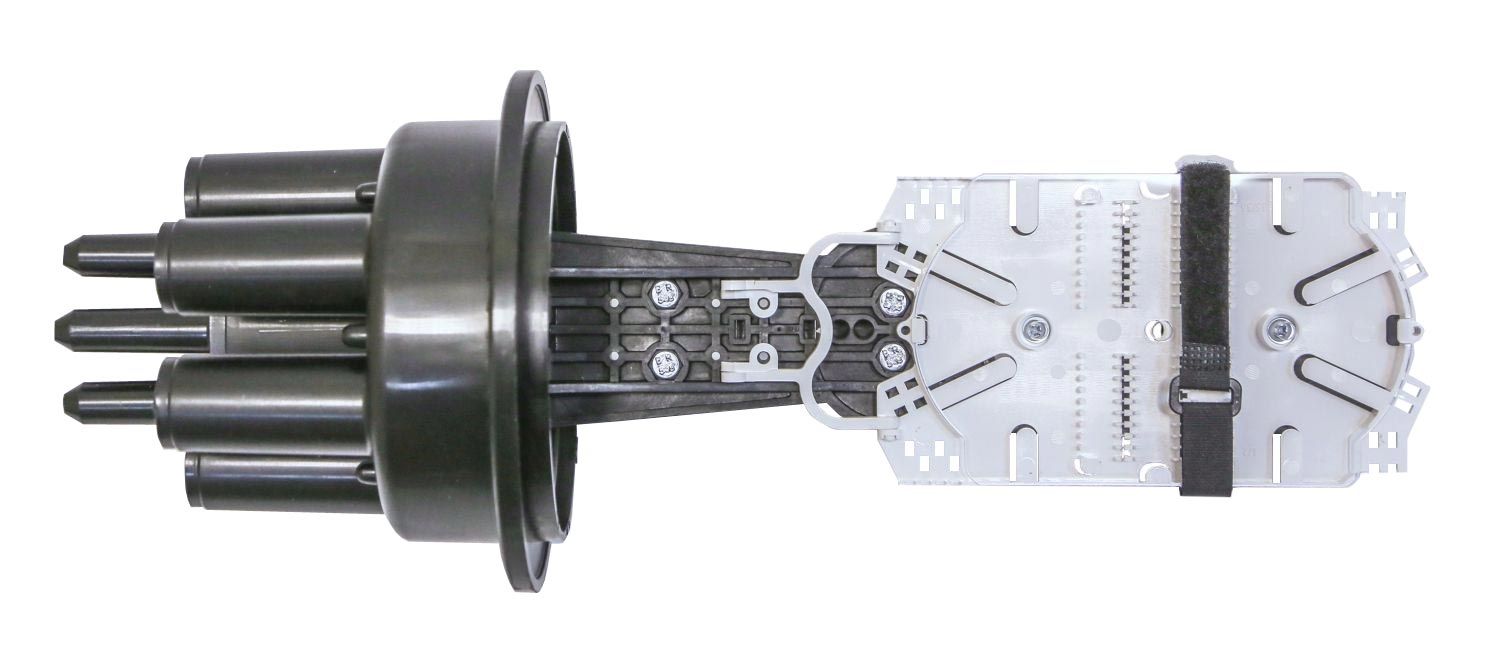

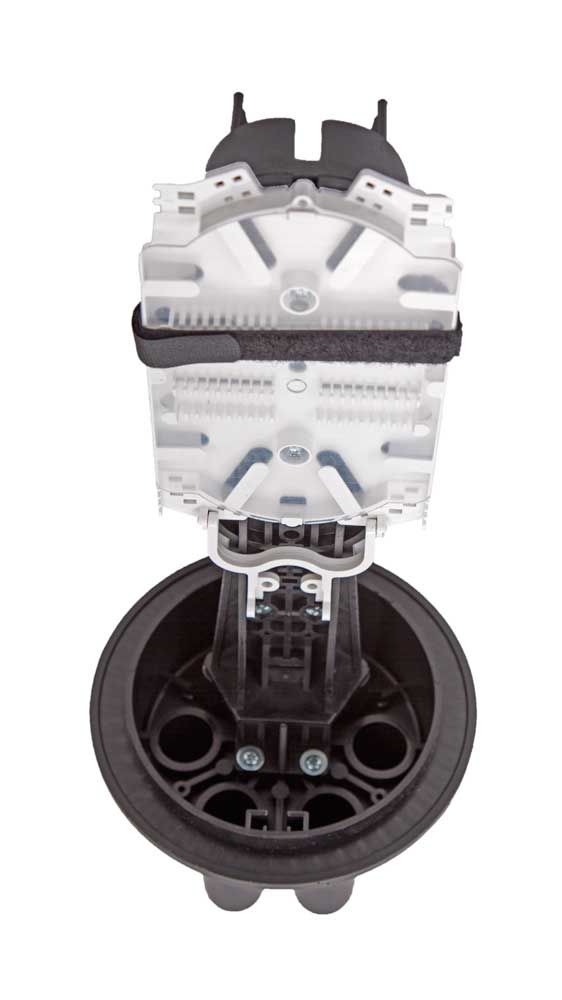

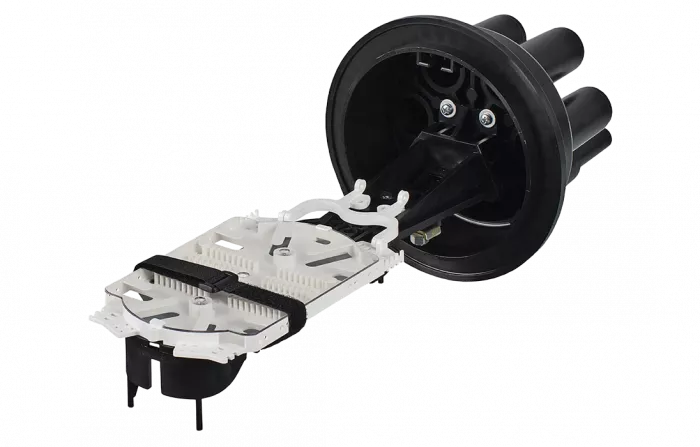

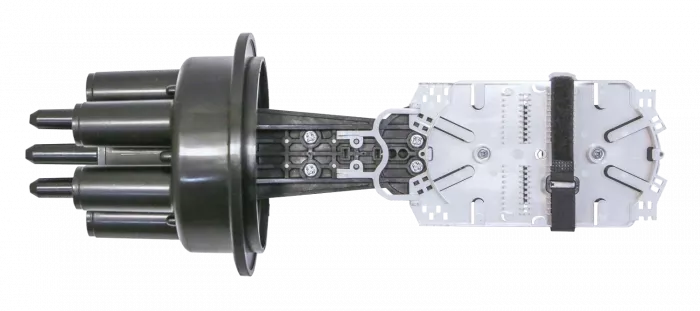

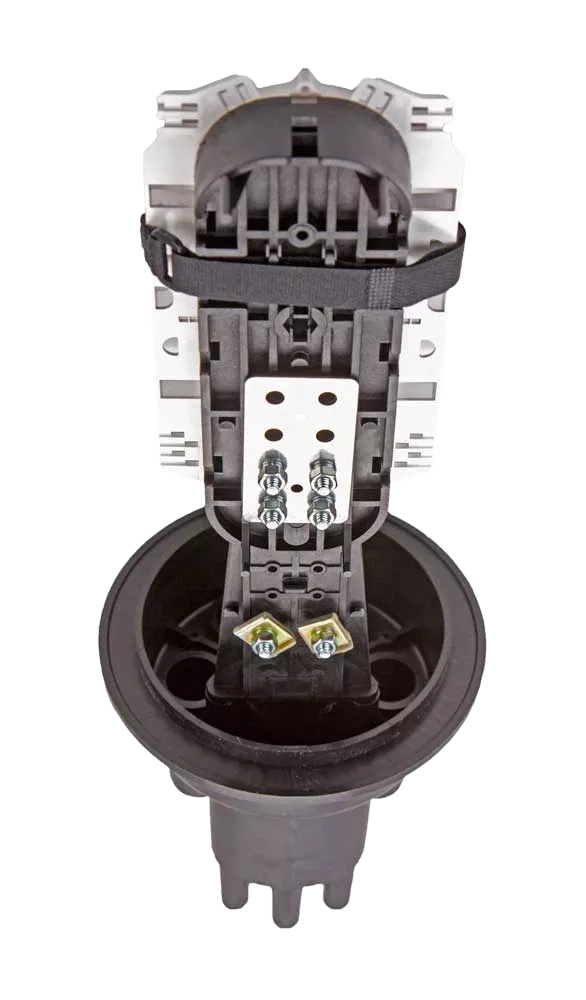

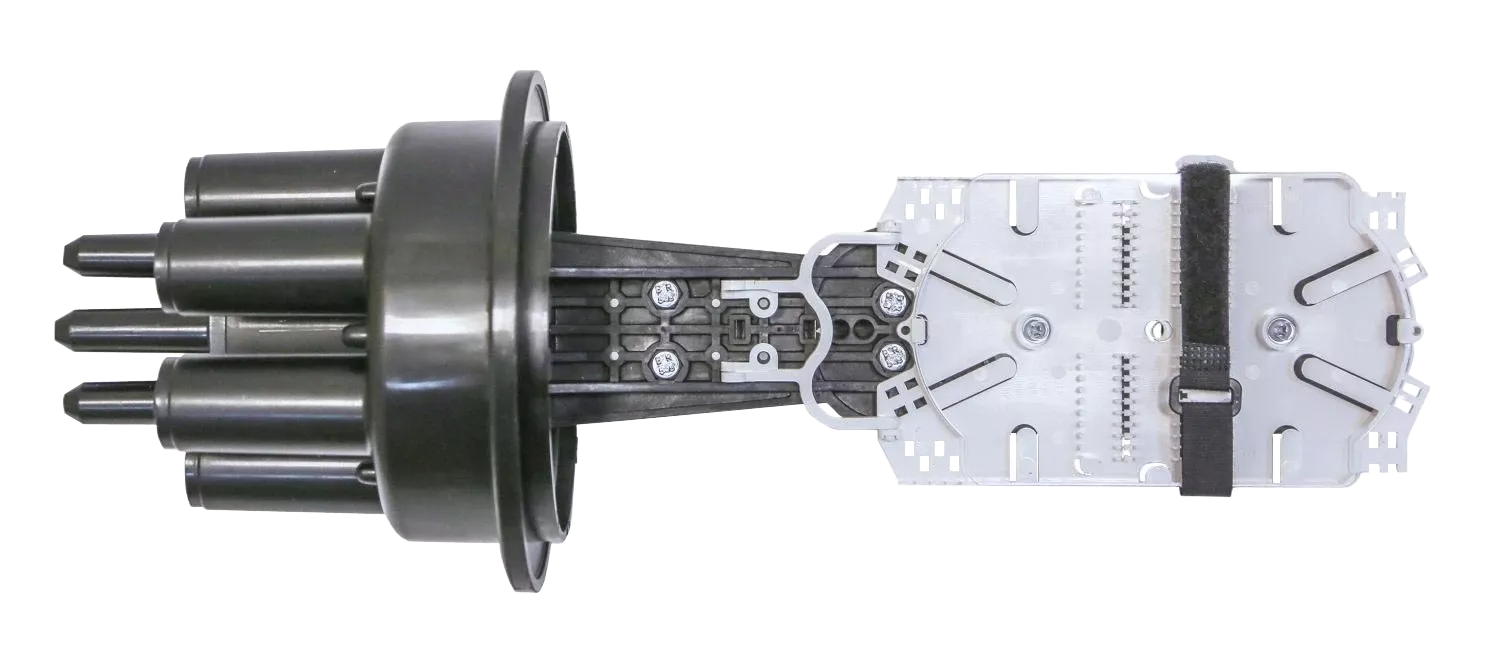

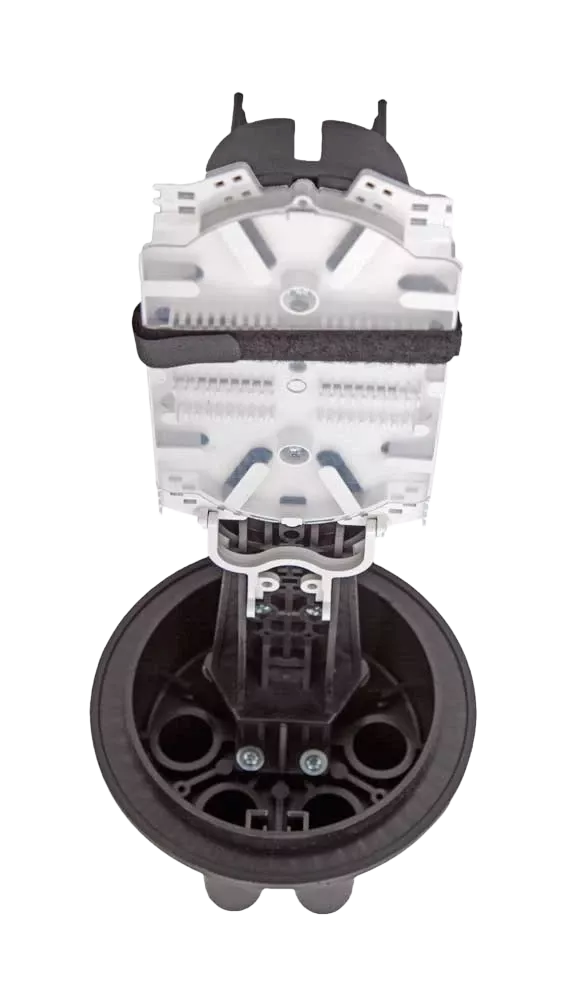

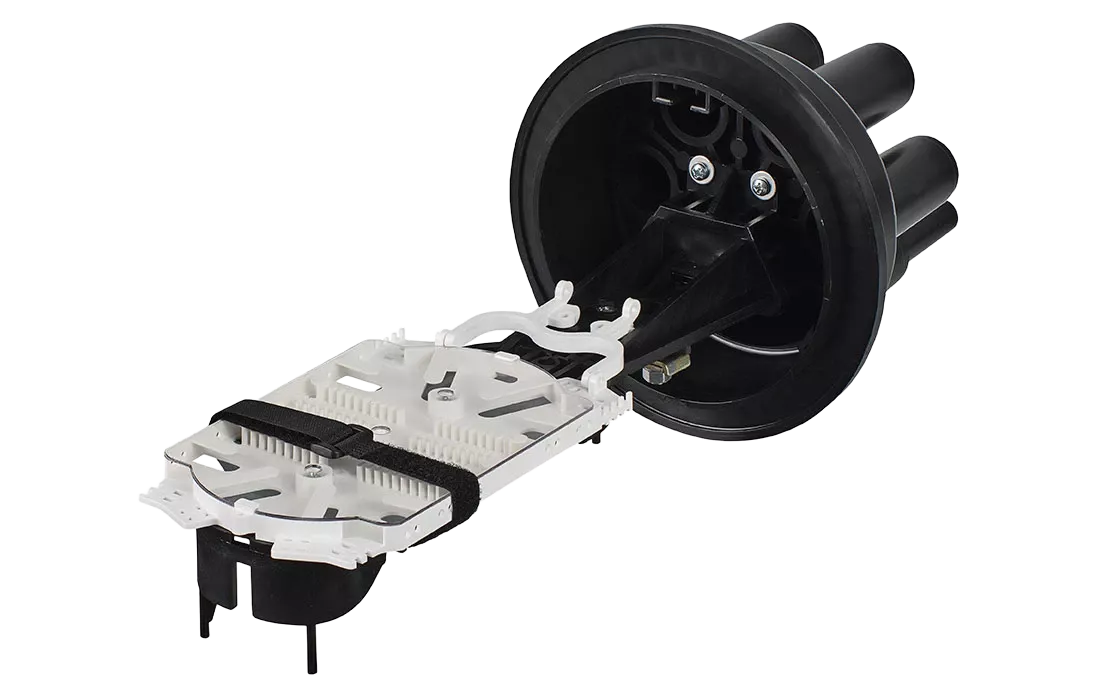

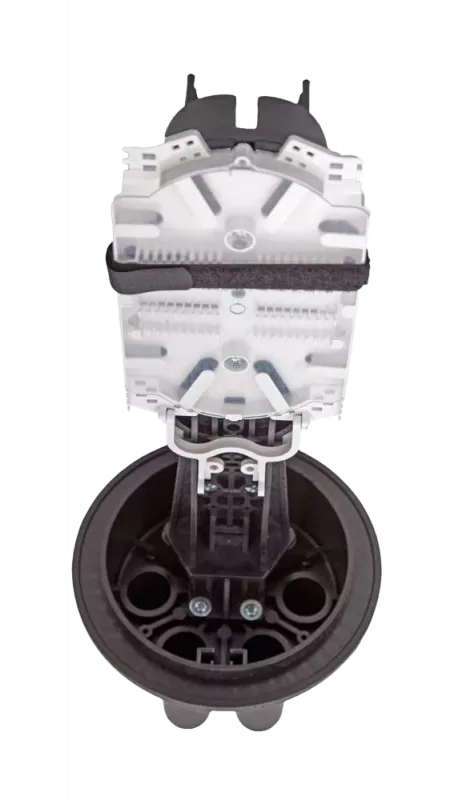

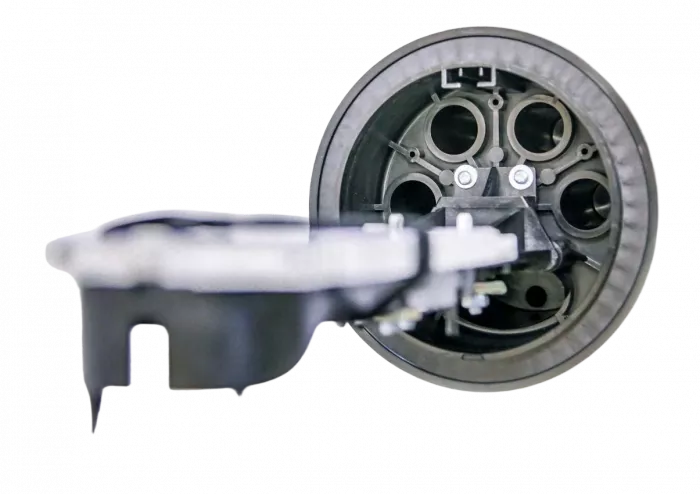

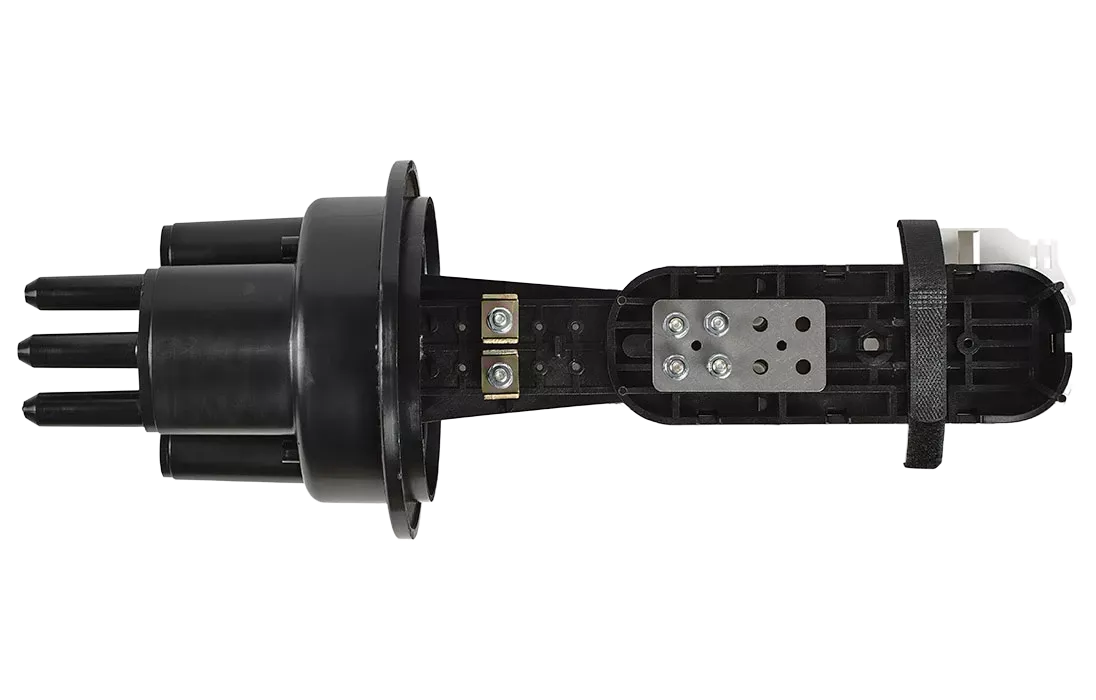

Предназначена для монтажа любого оптического кабеля (кроме подводных). Достигается это за счет использования специальных кабельных вводов, каждый из которых в свою очередь охватывает определенную группу кабелей. В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.

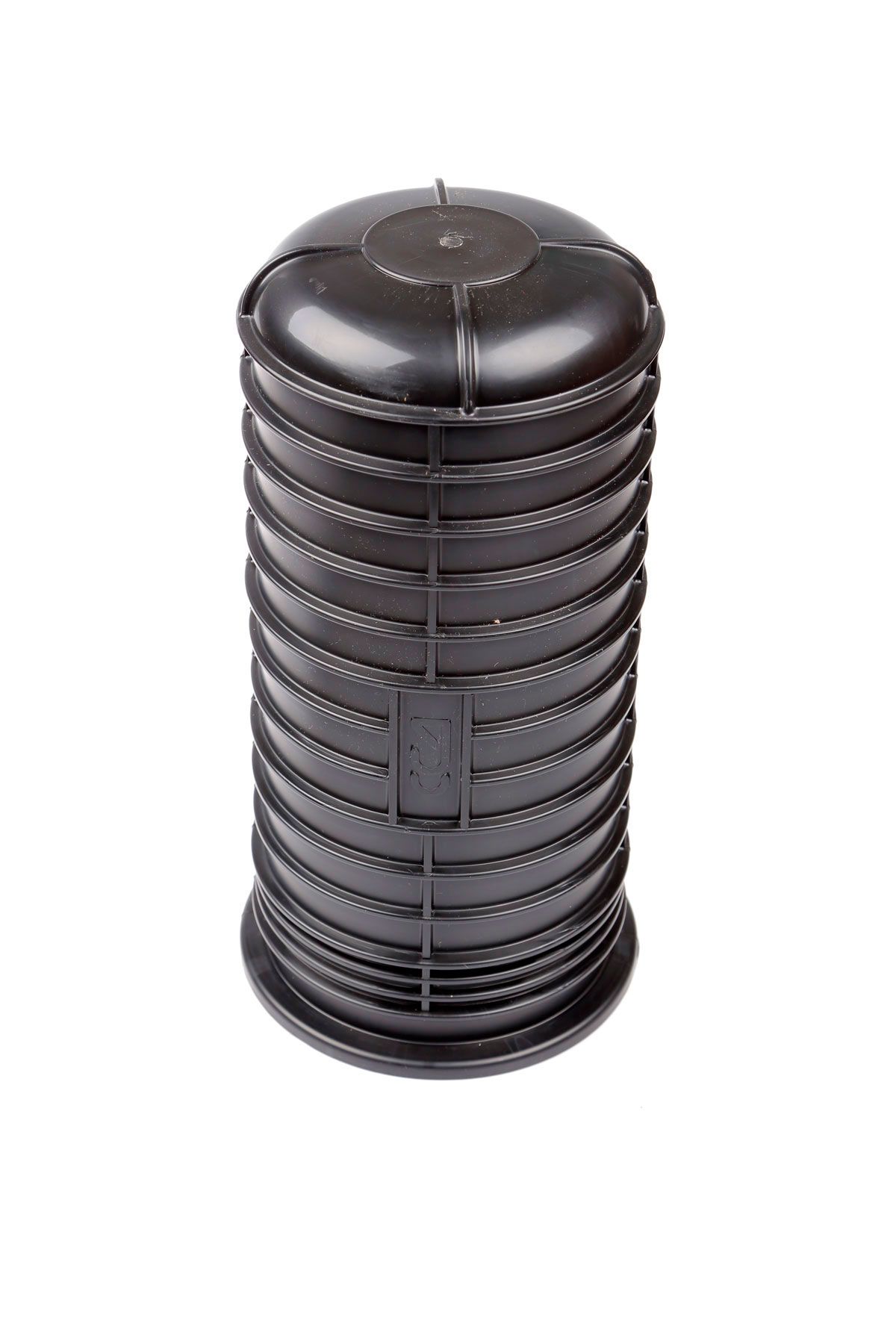

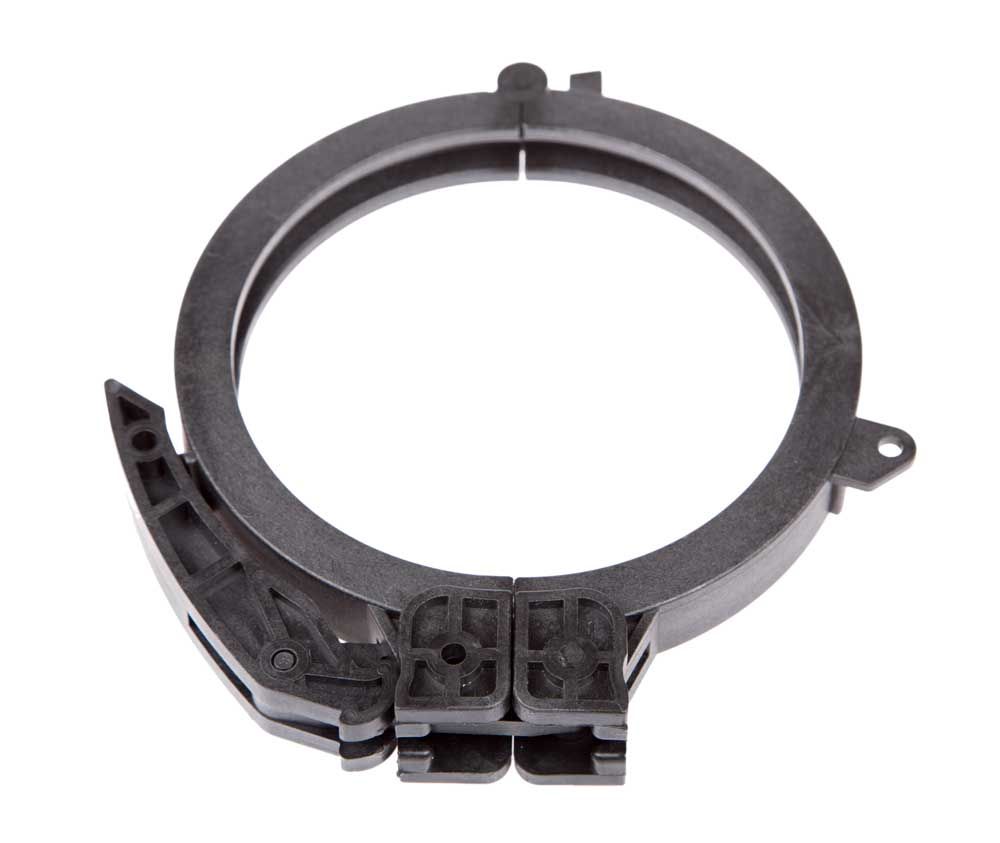

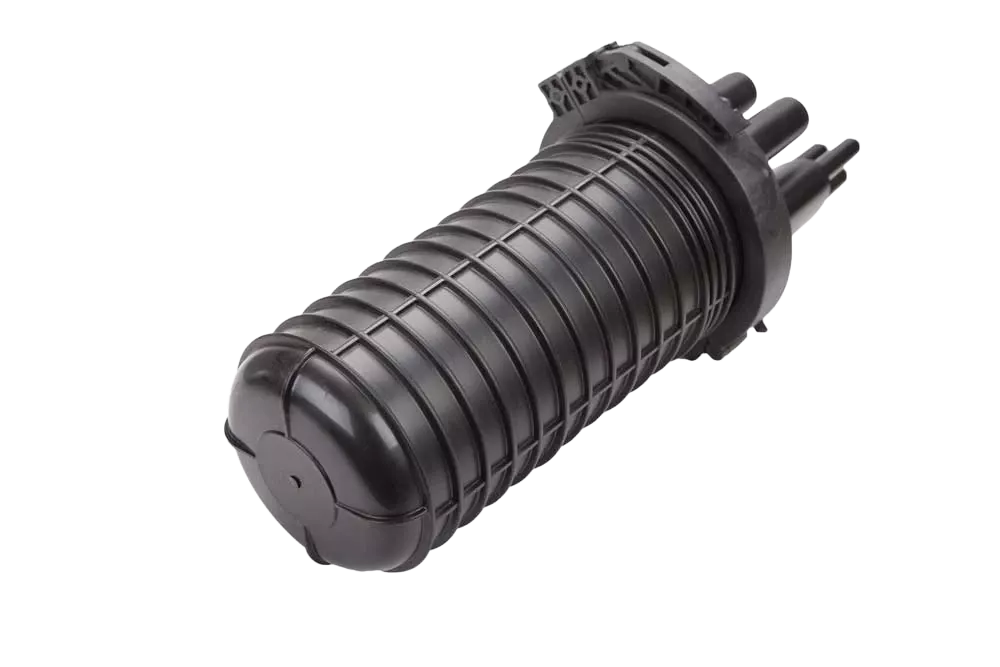

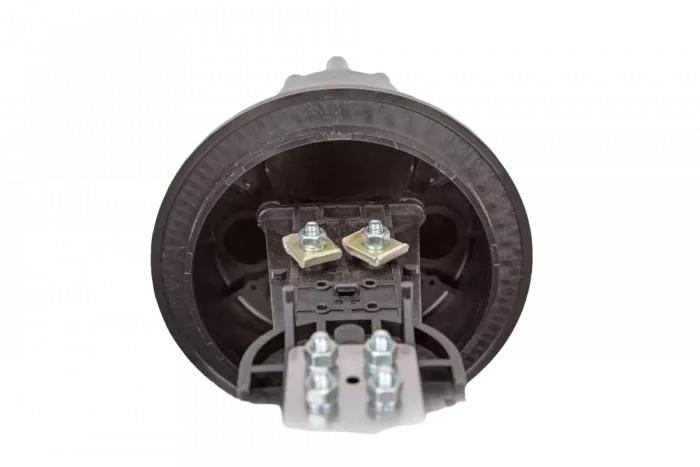

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

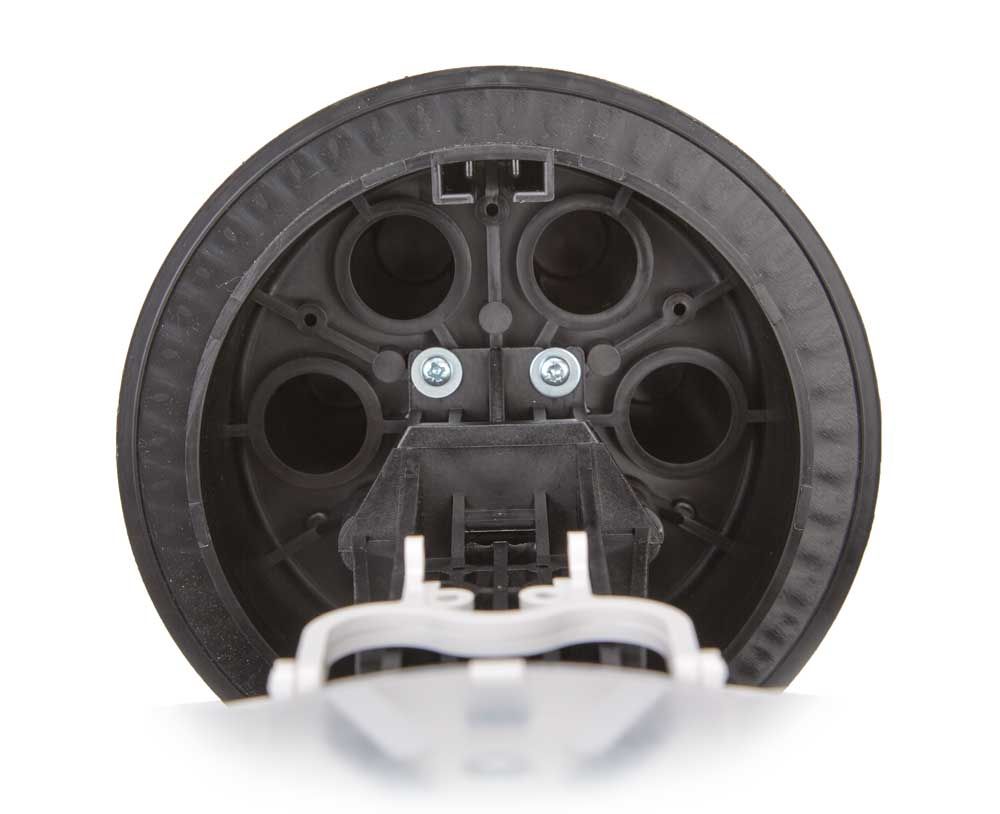

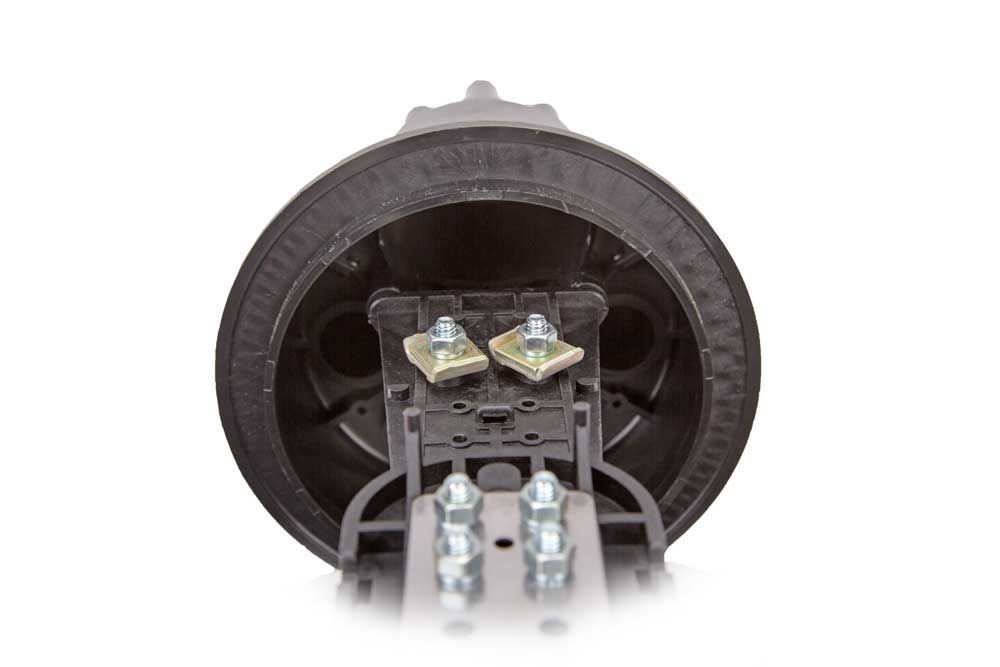

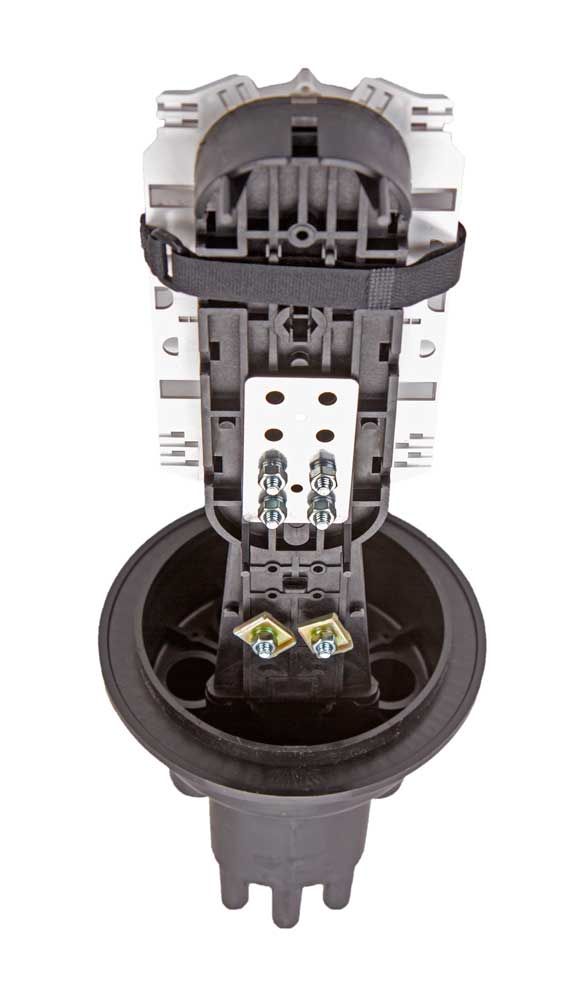

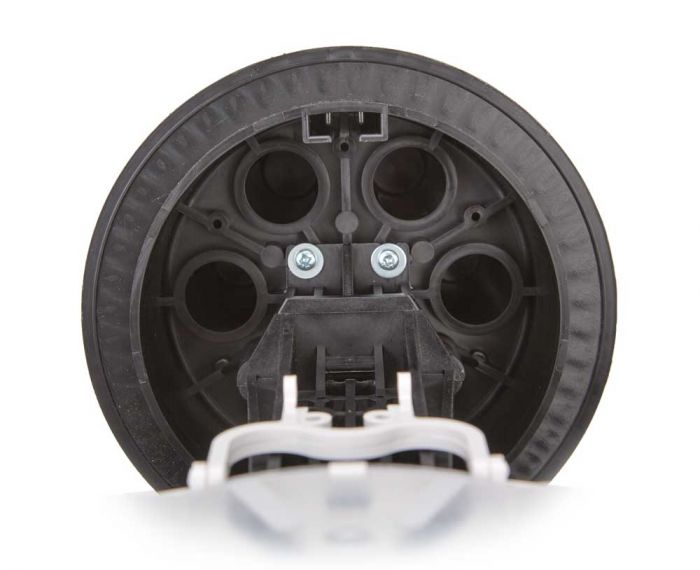

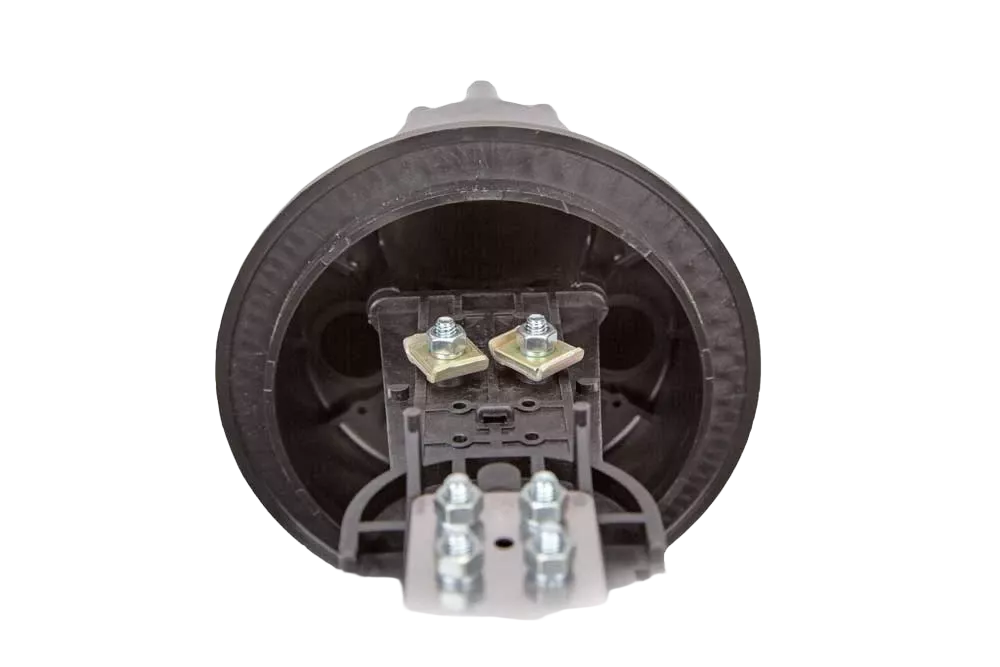

Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов. Кабельные вводы следует подбирать с учетом конструкции оптического кабеля. Использование специальных вводов позволяет значительно повысить механическую надежность крепления кабеля в муфте.

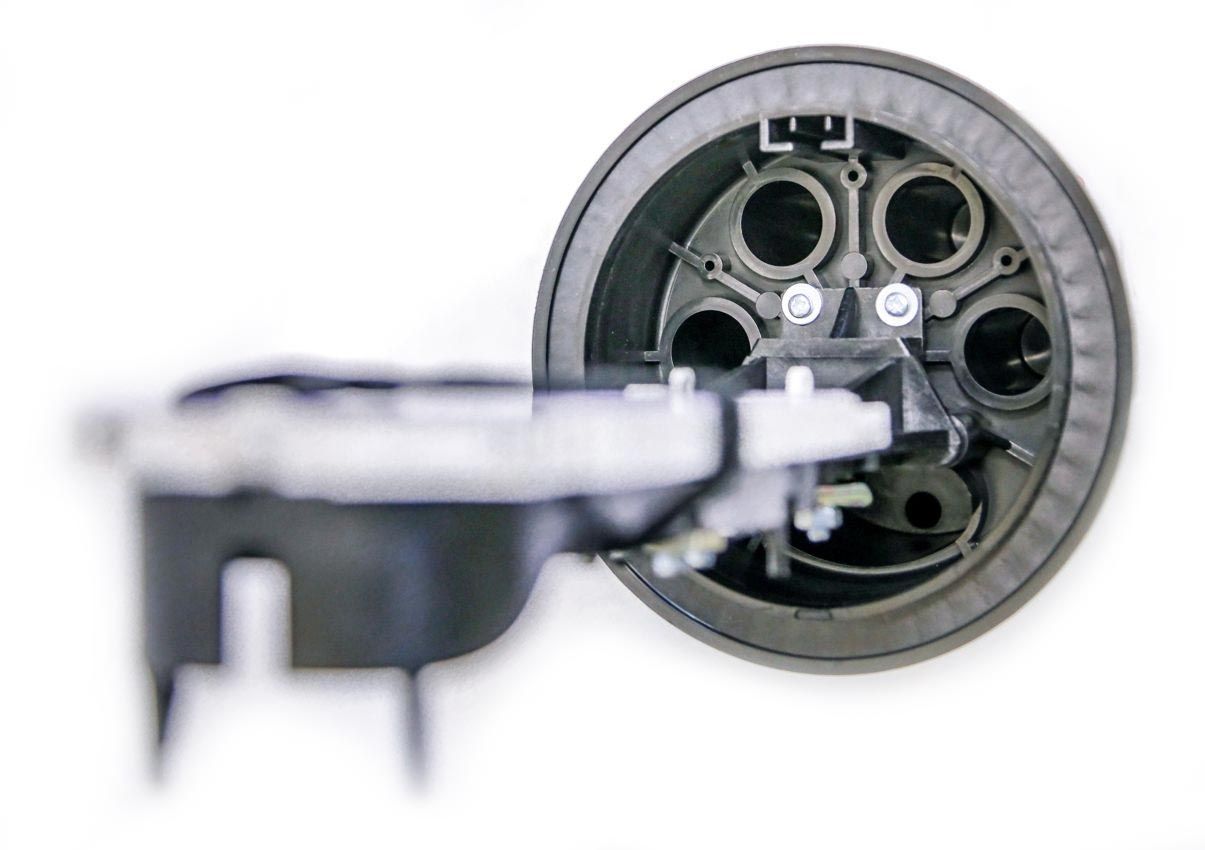

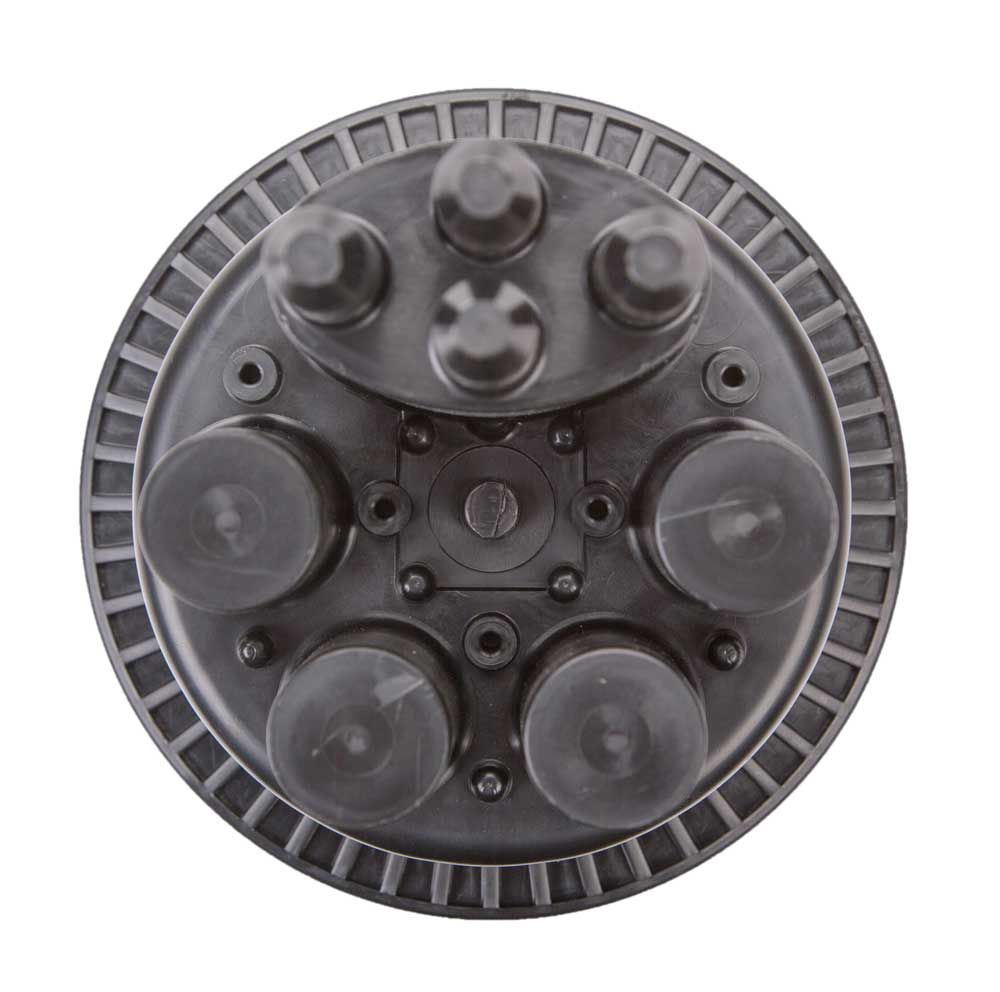

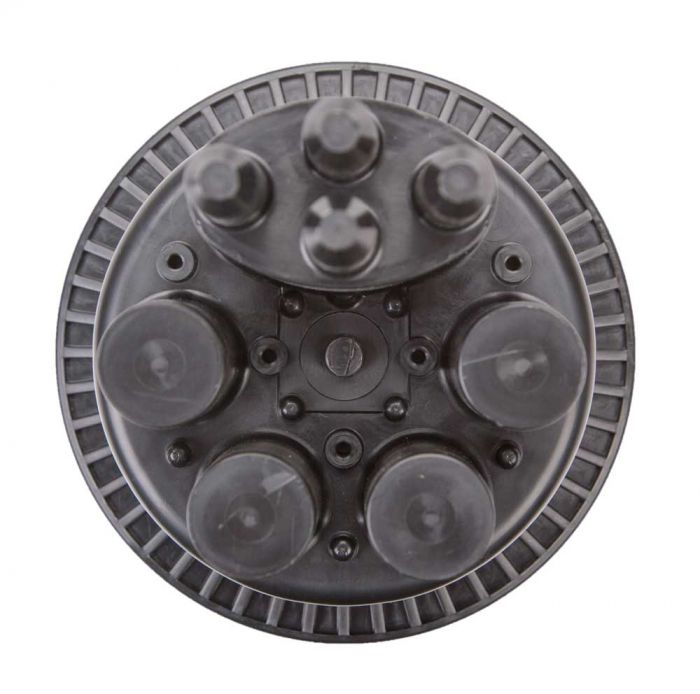

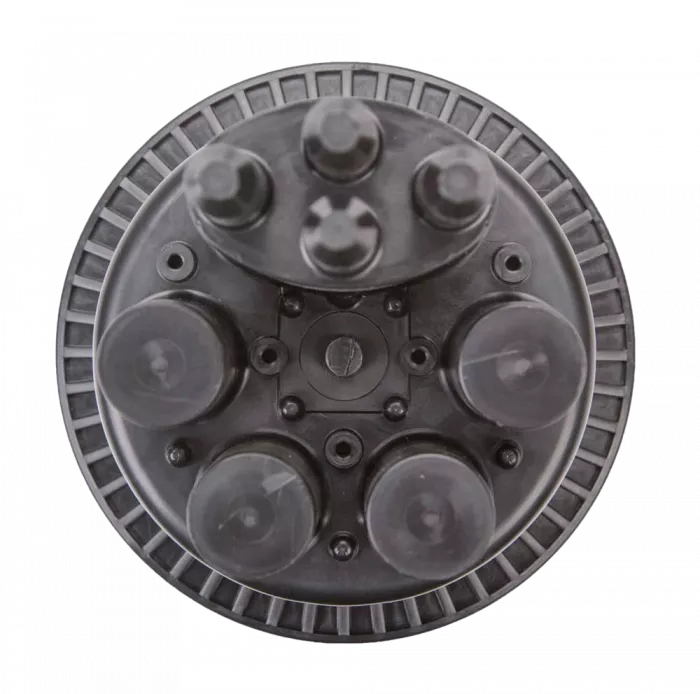

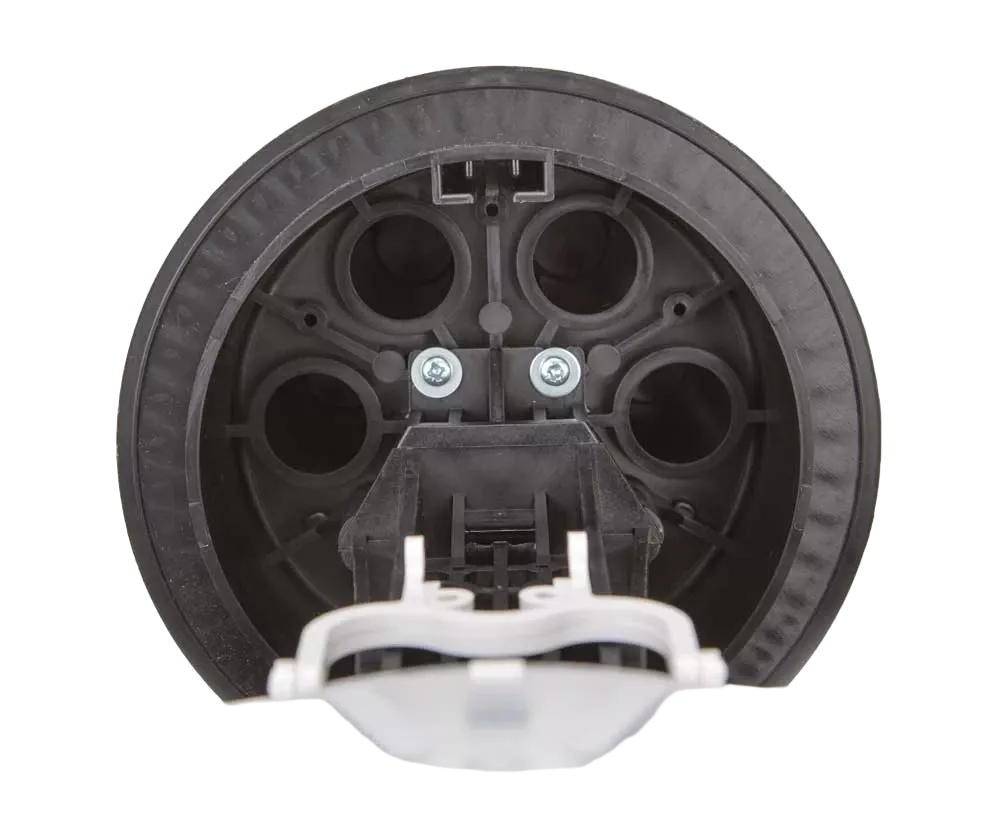

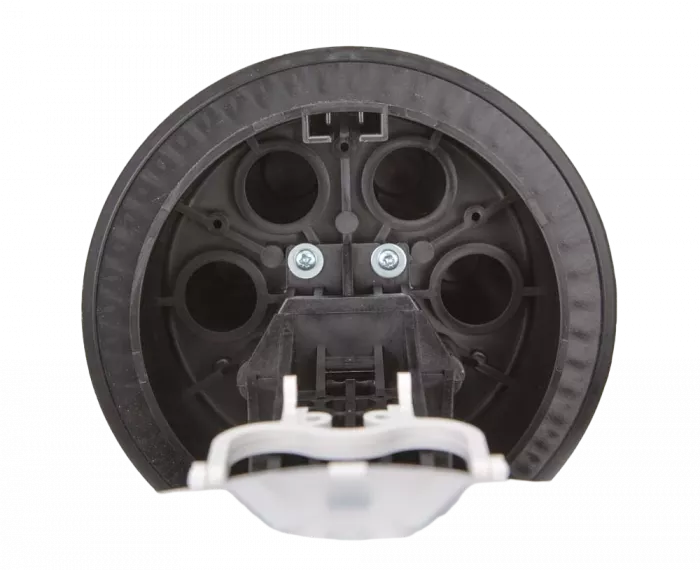

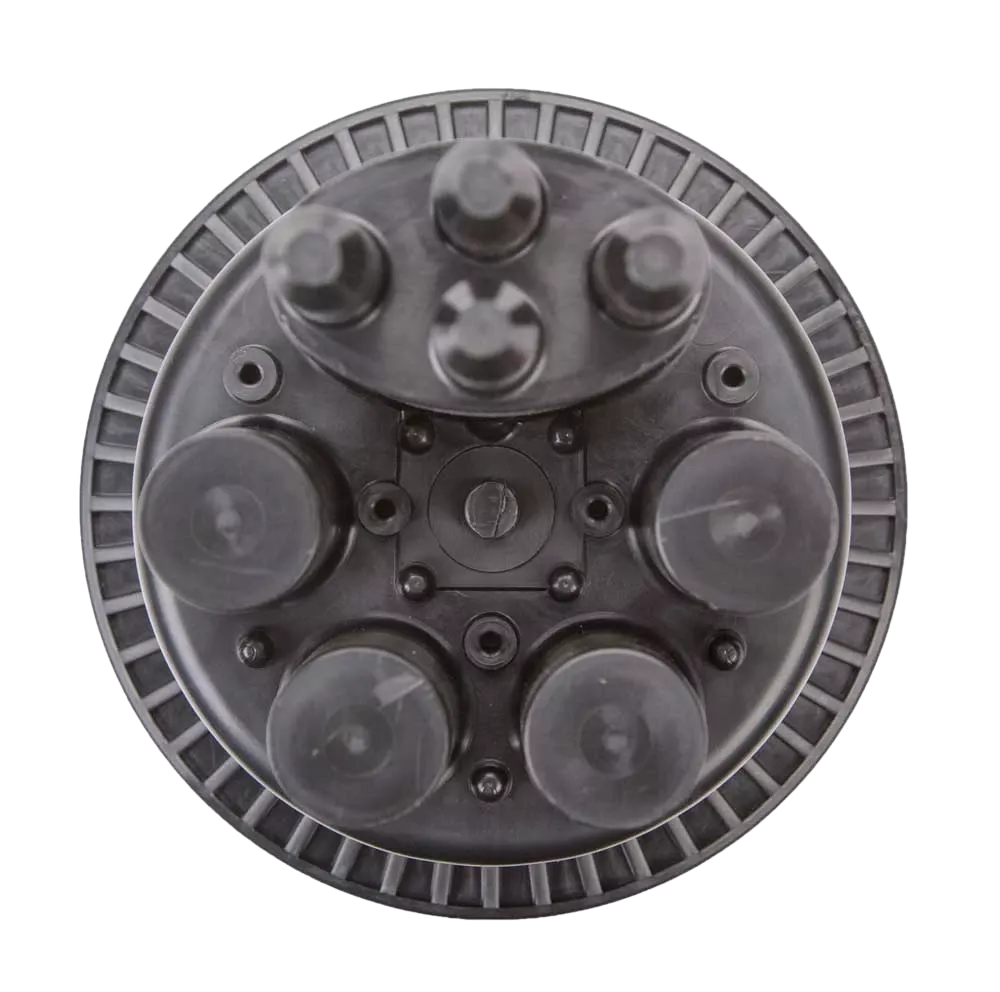

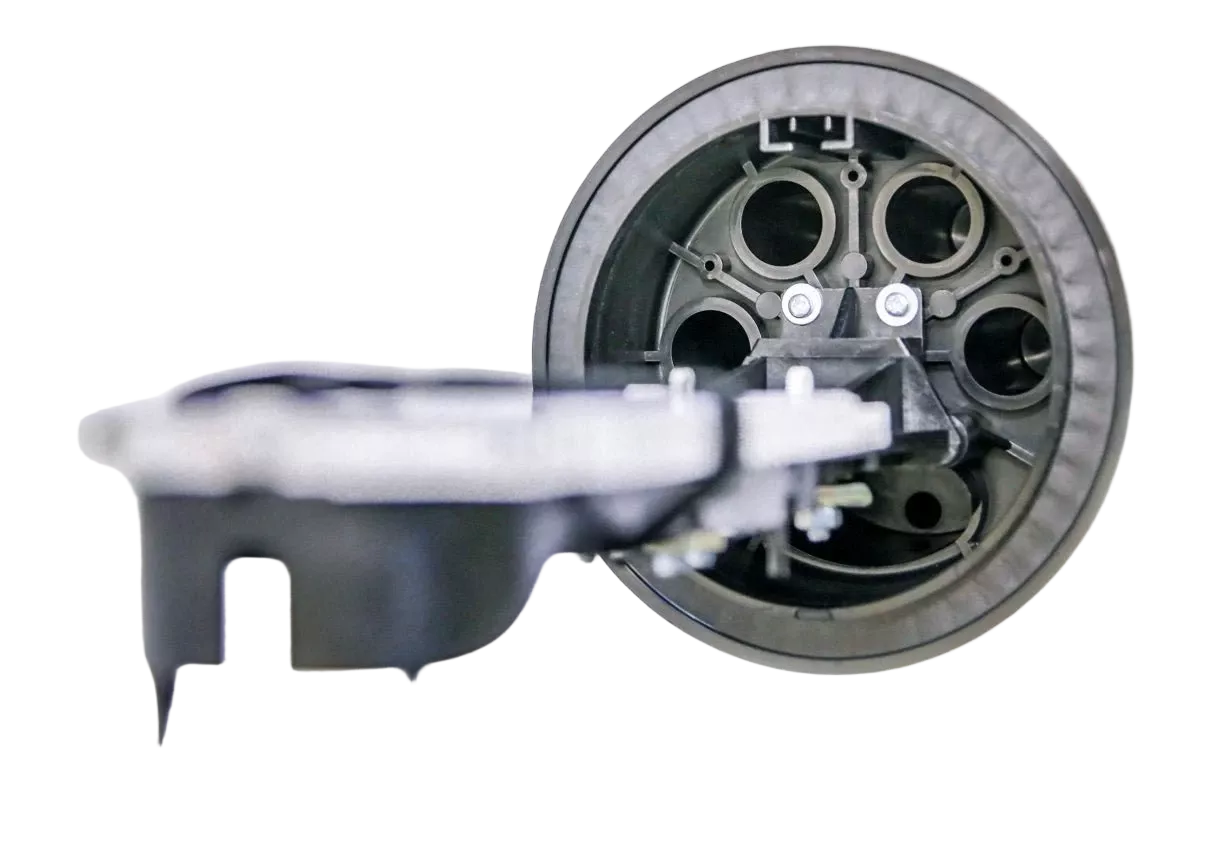

Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм или 2) ввода транзитной петли кабеля или 3) ввода двух кабелей диаметром до 25 мм. Во втором и третьем случаях для герметизации необходимо дополнительно приобрести «Ввод №6».
Без транзитной петли общее число вводимых в муфту кабелей может достигать 8 ОК.

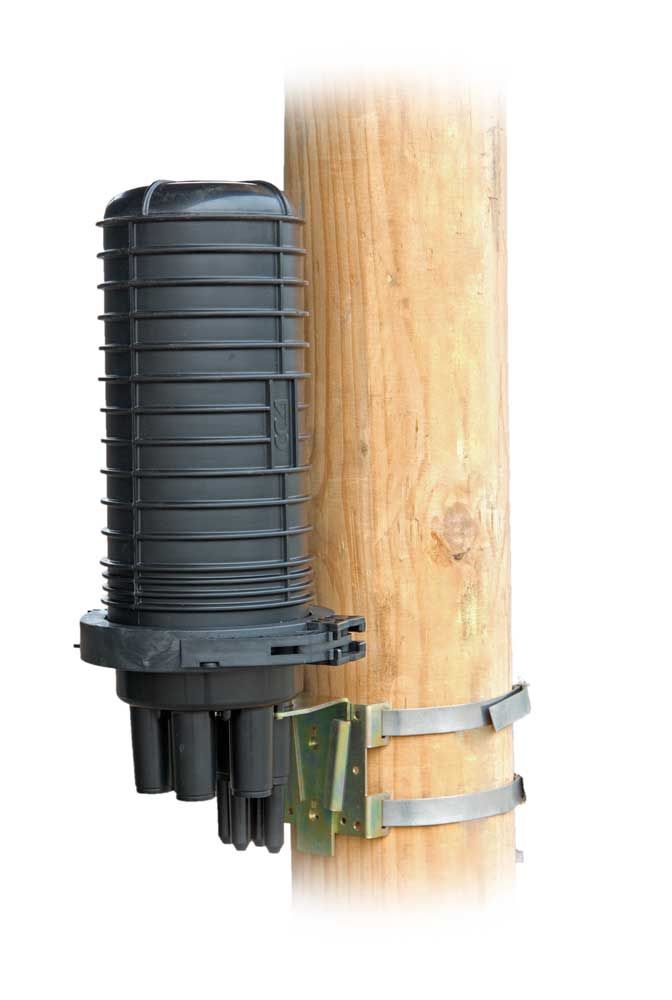

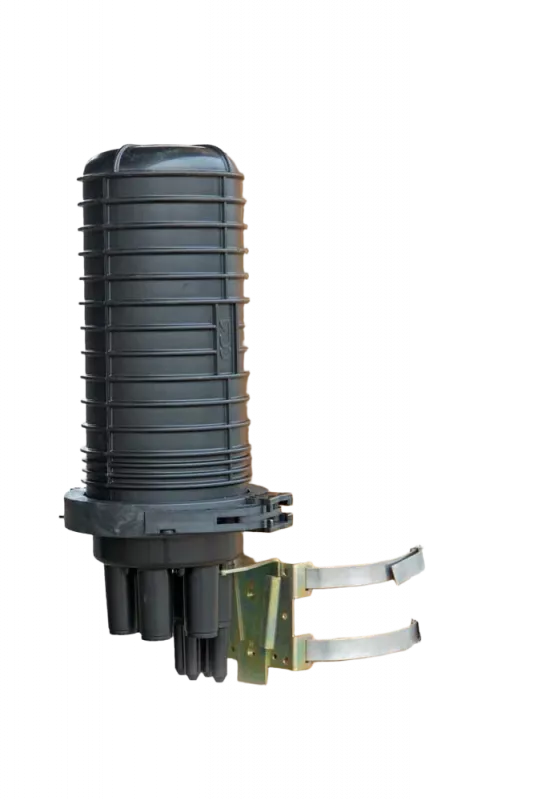

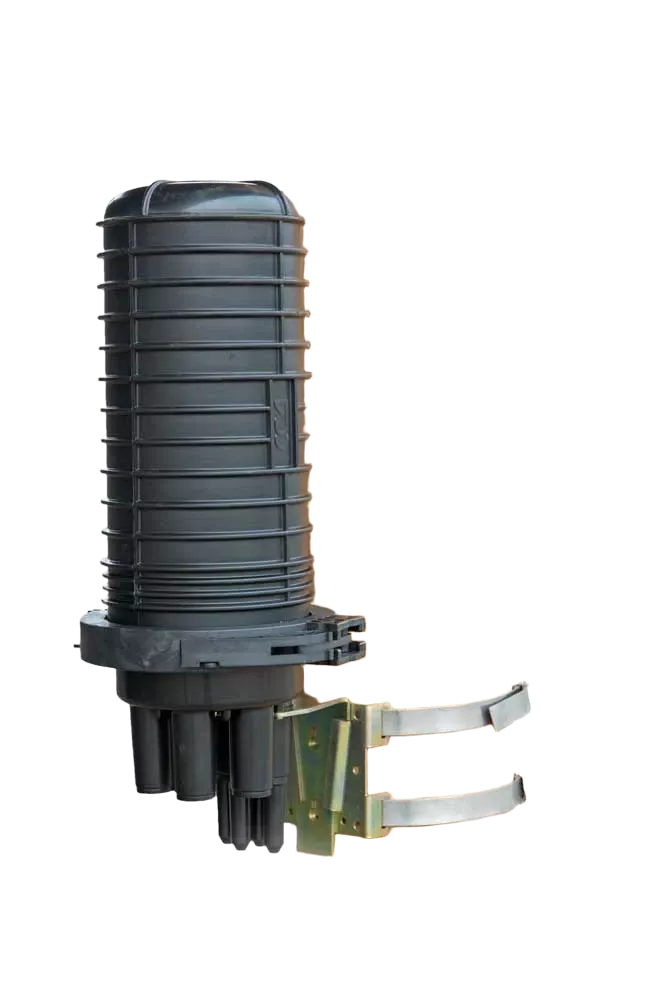

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
| Кол-во сварных соединений | 216
|
| Тип кассет | КТ-3645 |
| Макс. кол-во кассет | 6 |
| Кол-во вводов: |
|
| - круглый, до 22 мм | 4
|
| - овальный, до 10 мм/до 25 мм/транзит | 4/2/1 |
| Герметизация корпуса | Хомут |
| Герметизация вводов | Спецвводы |
| Температура эксплуатации ?С | от -60 до +70 |
| Габаритные размеры: |
|
| - длина, мм | 494 |
| - диаметр, мм | 215 |
| Масса, кг | 2 |
