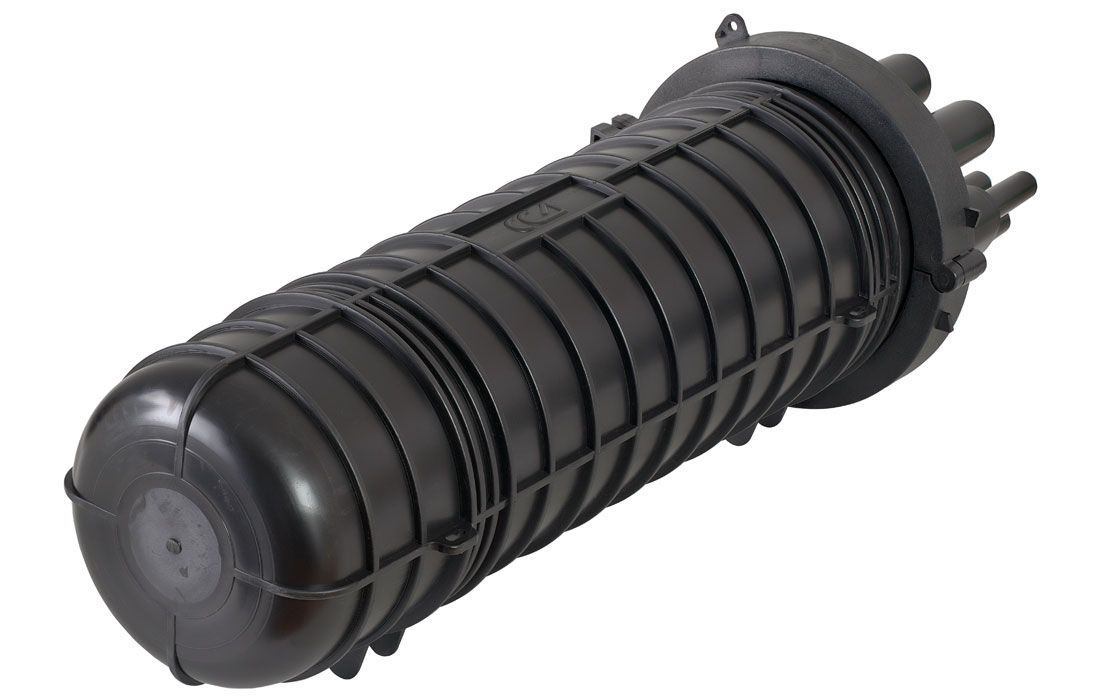

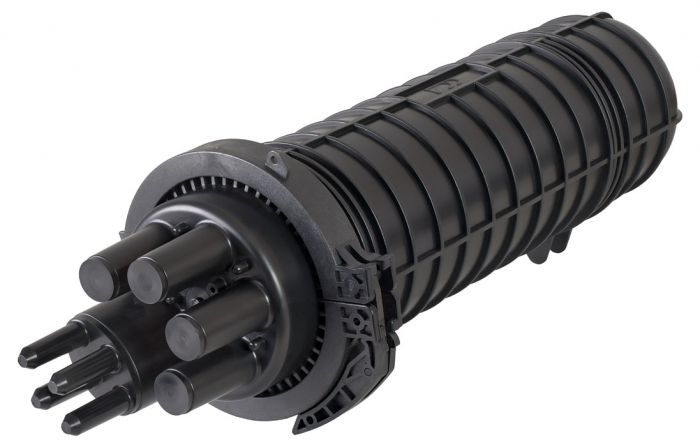

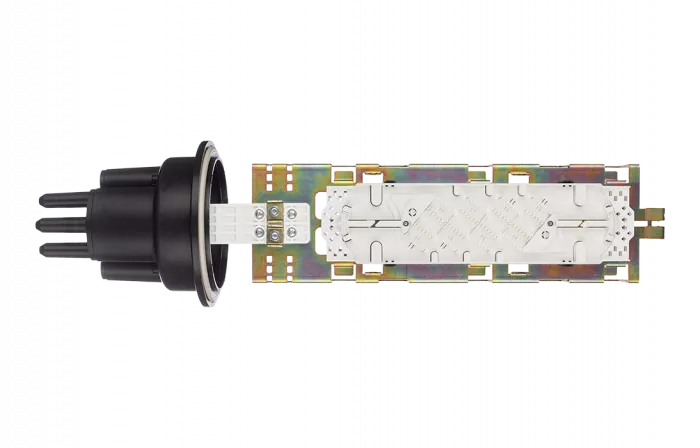

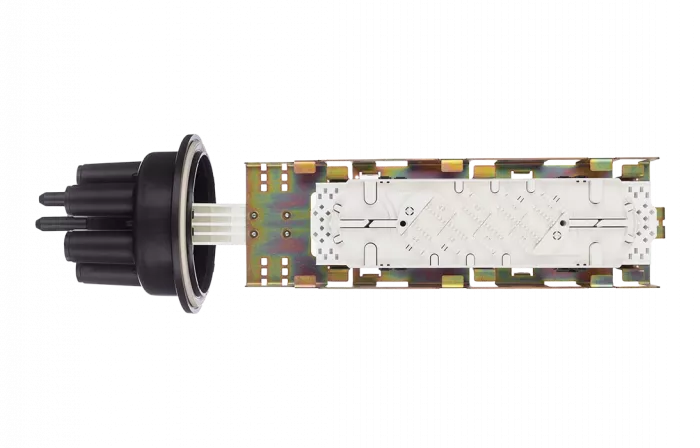

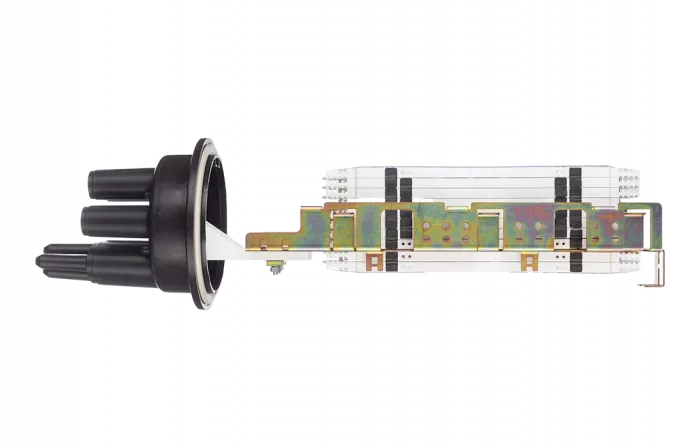

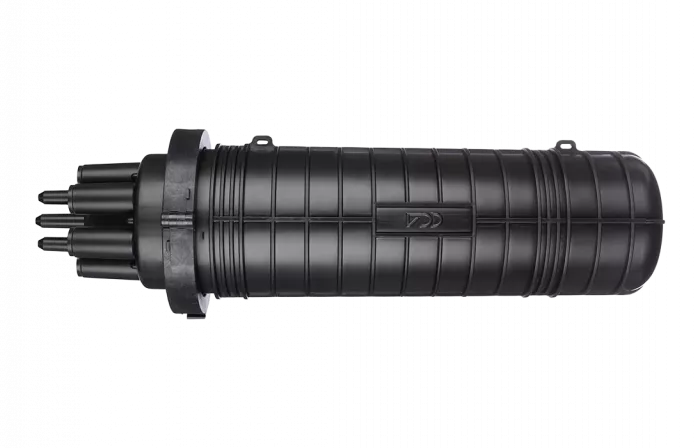

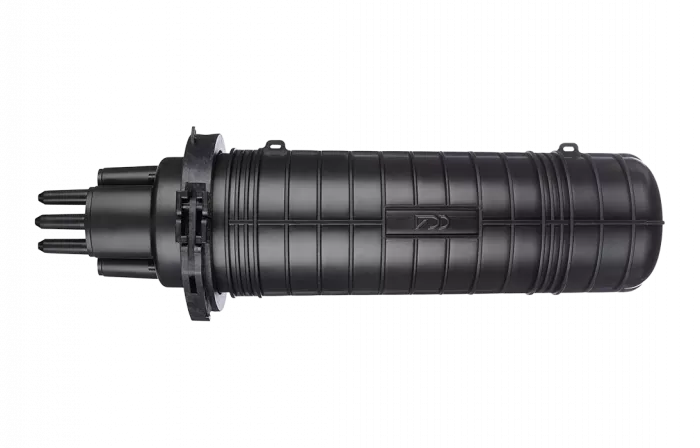

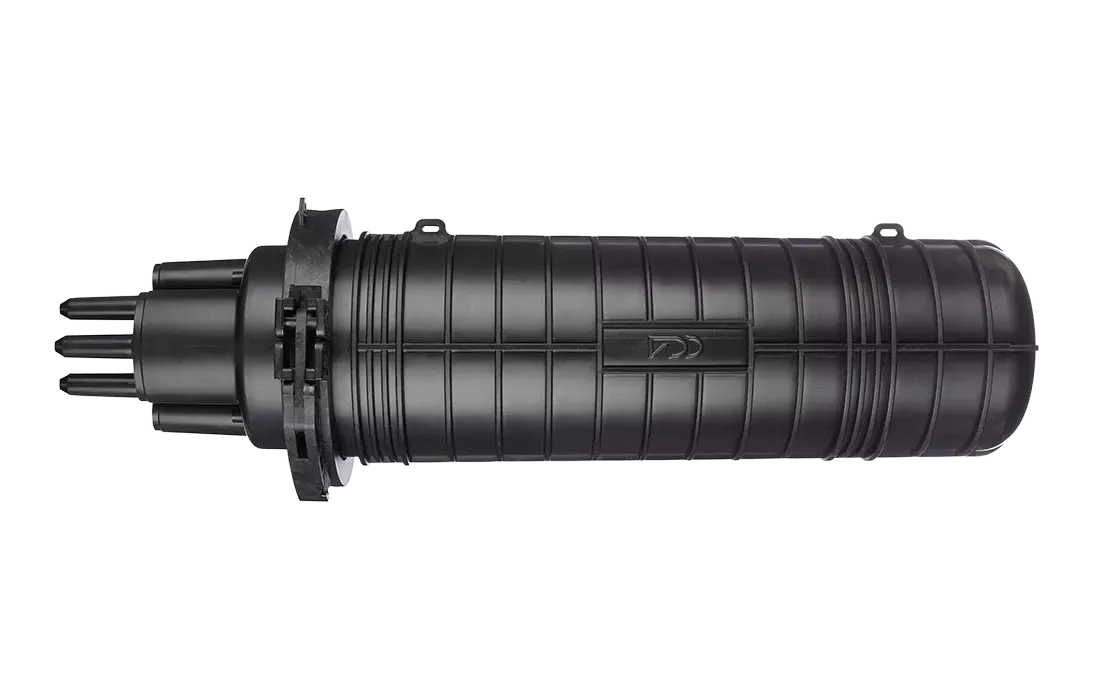

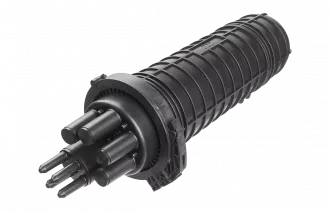

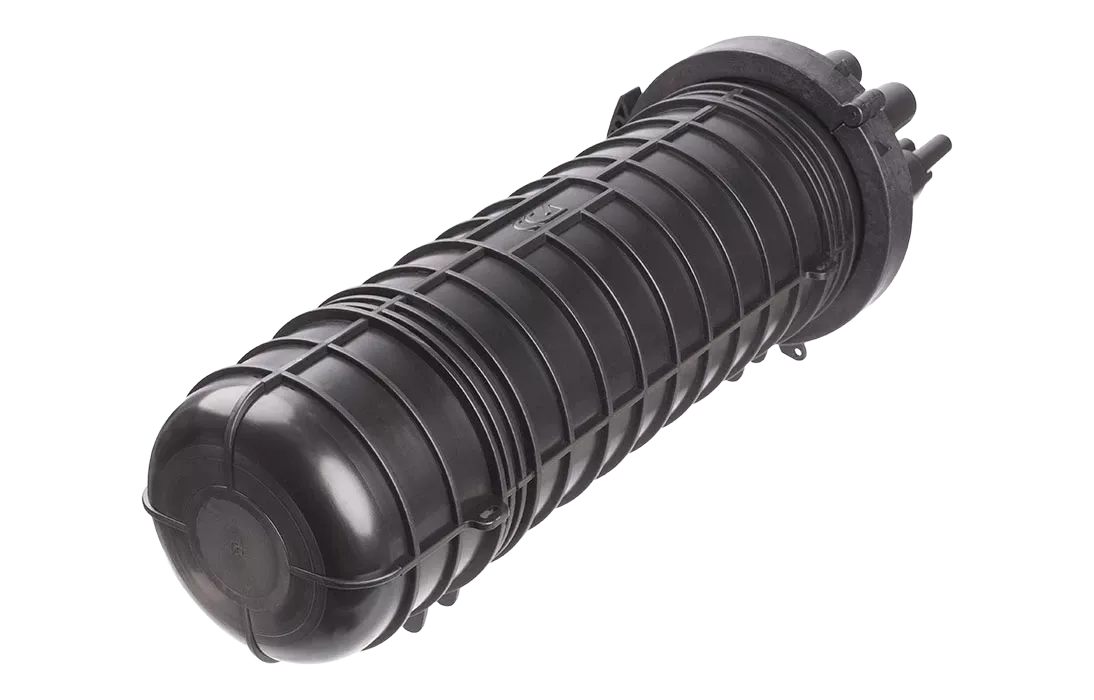

Муфта МТОК-В4/480-10К4845-К ССД

Артикул: 130103-00917
Нет на складе
Есть в наличии
0
12 564
+
Оптовая цена: 12 188 (мин: 10 шт.)
Наличие:
Москва: 145 шт.
Екатеринбург: 0 шт.
Условия доставки

Доставка бесплатная* до 10000 - 500 рублей

Условия оплаты
  • 14 дней возврат/обмен
  • 2 года гарантия
Описание

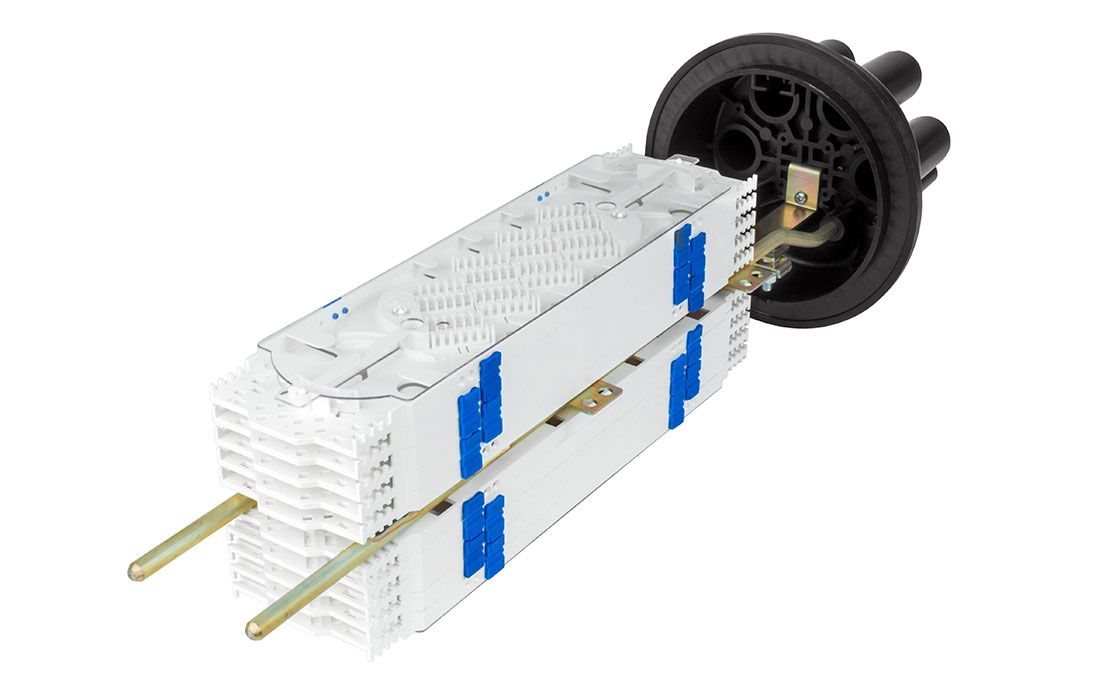

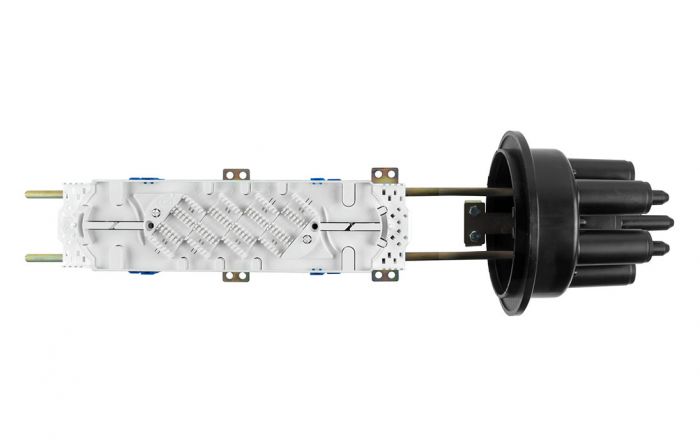

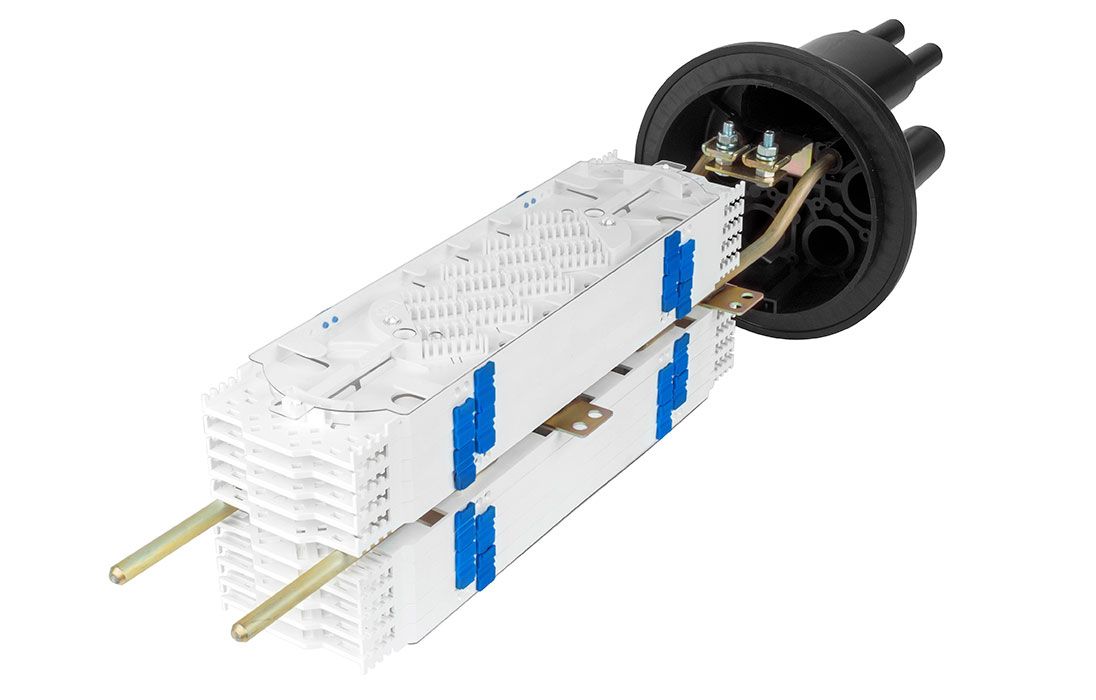

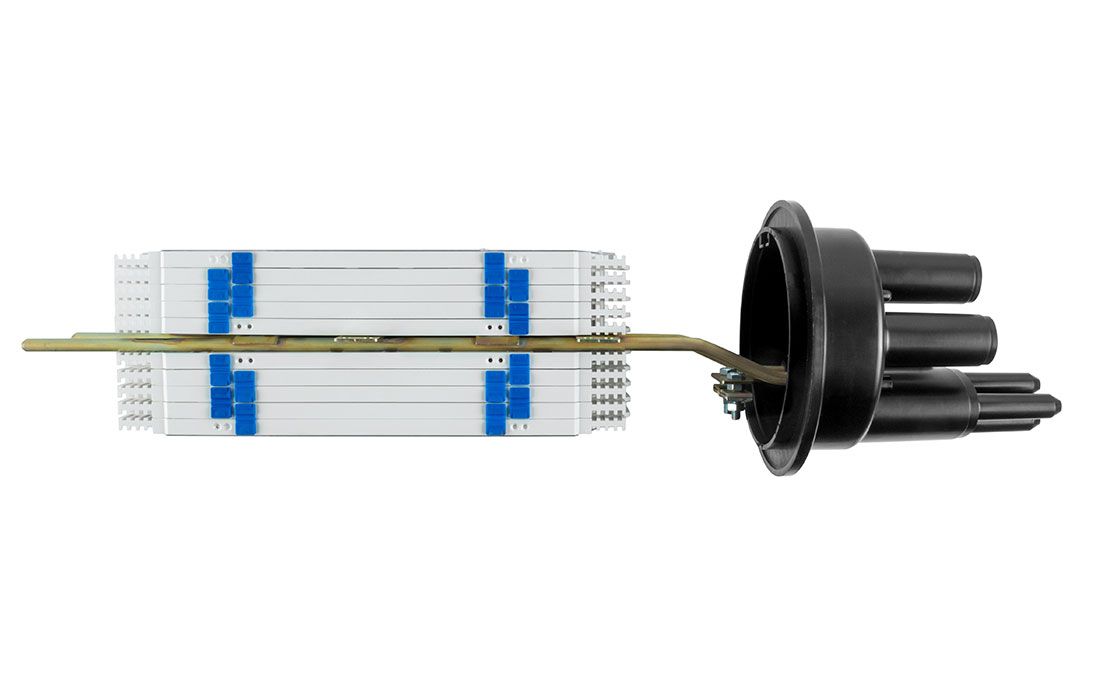

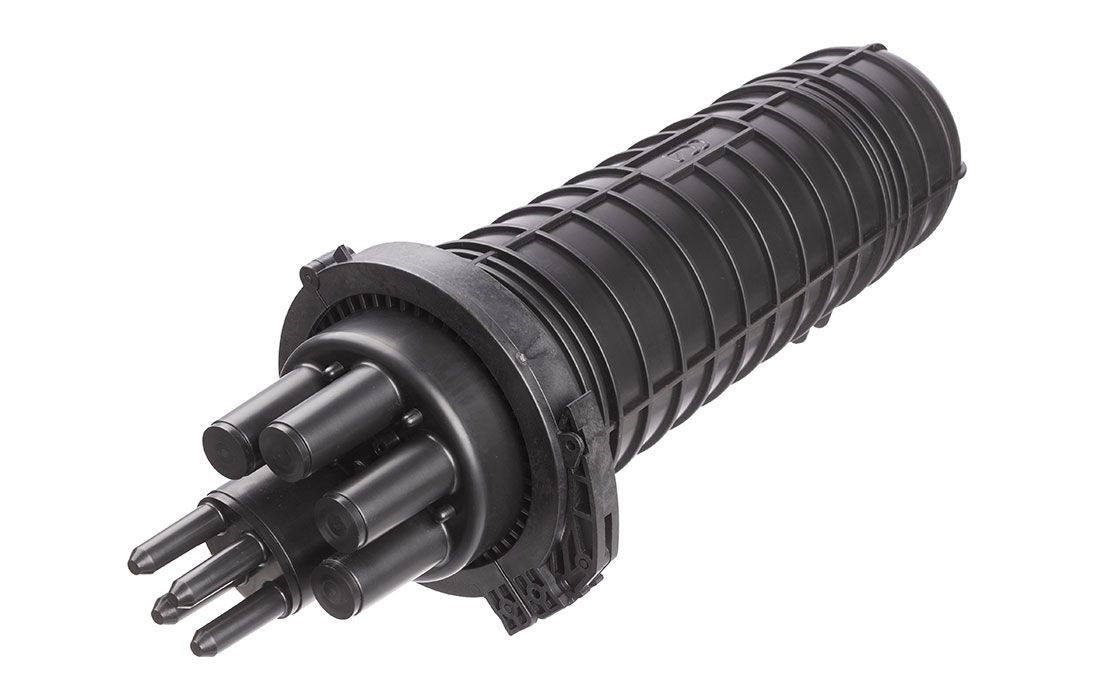

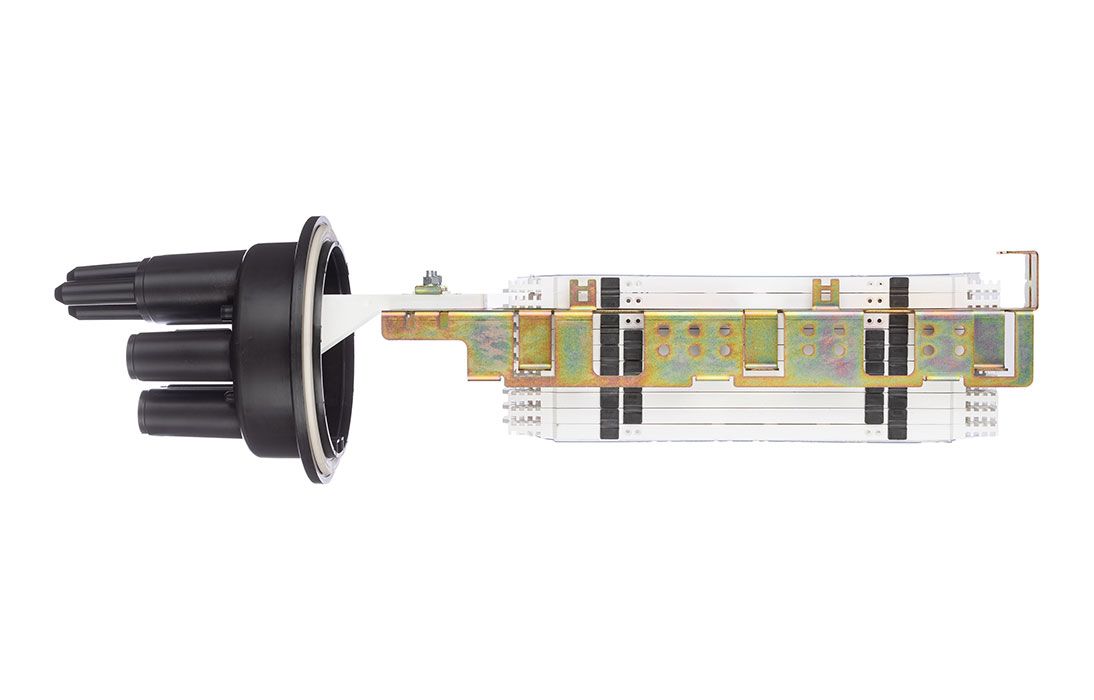

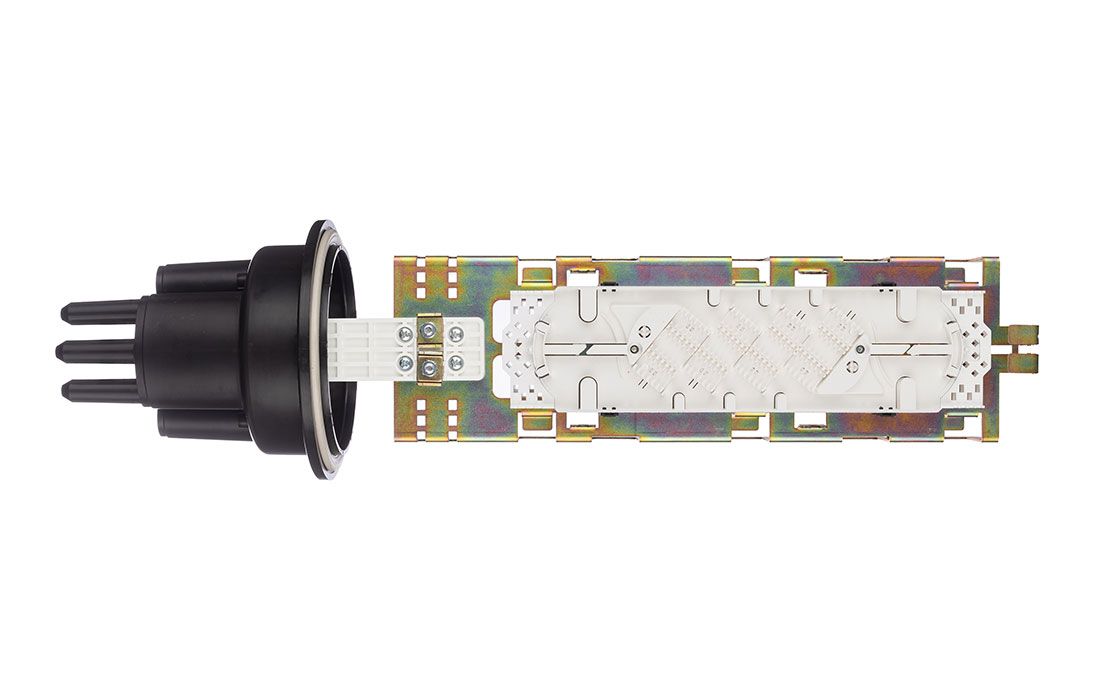

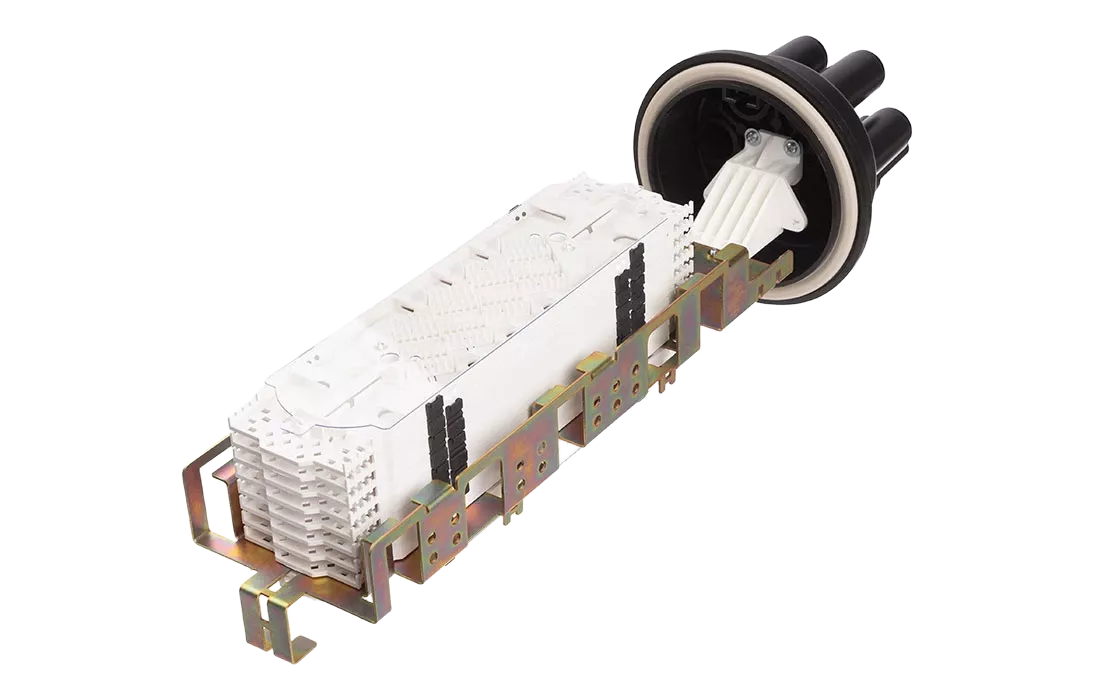

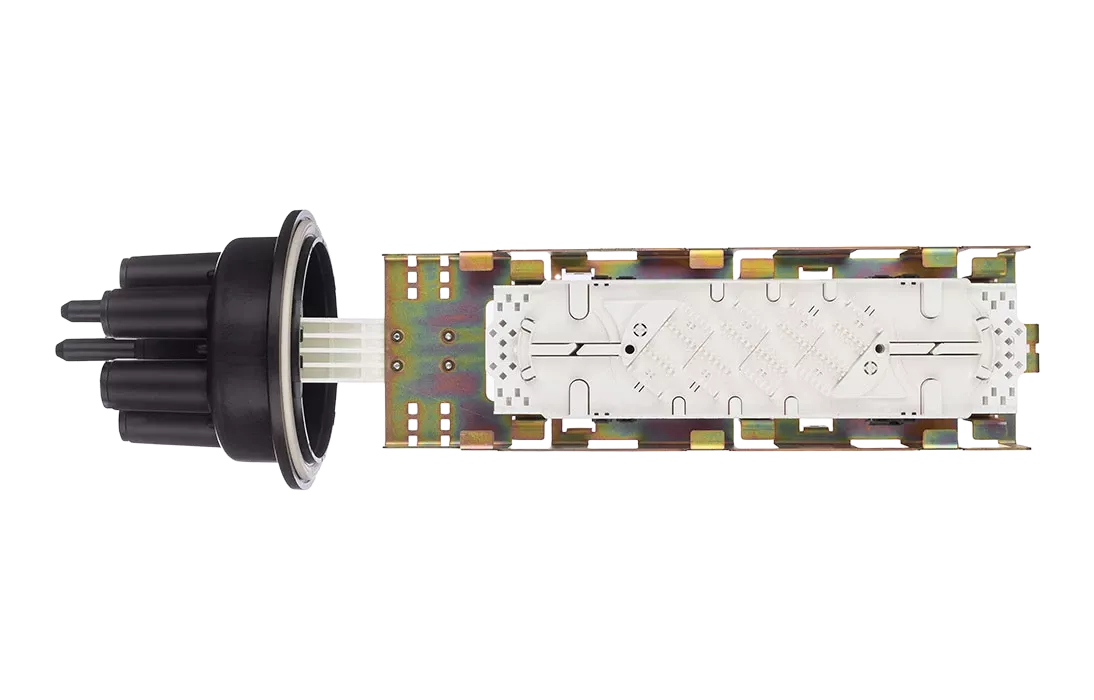

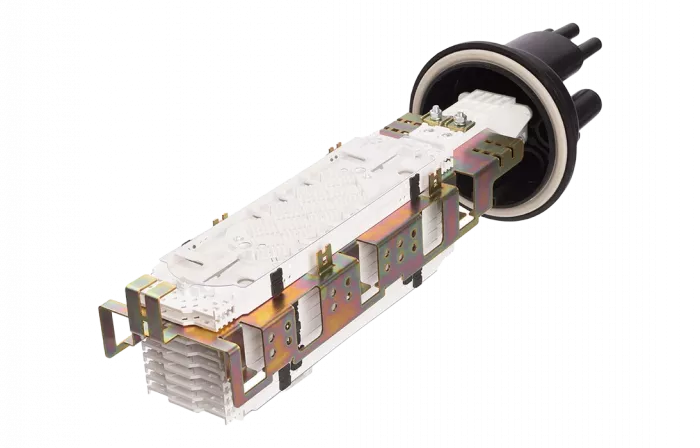

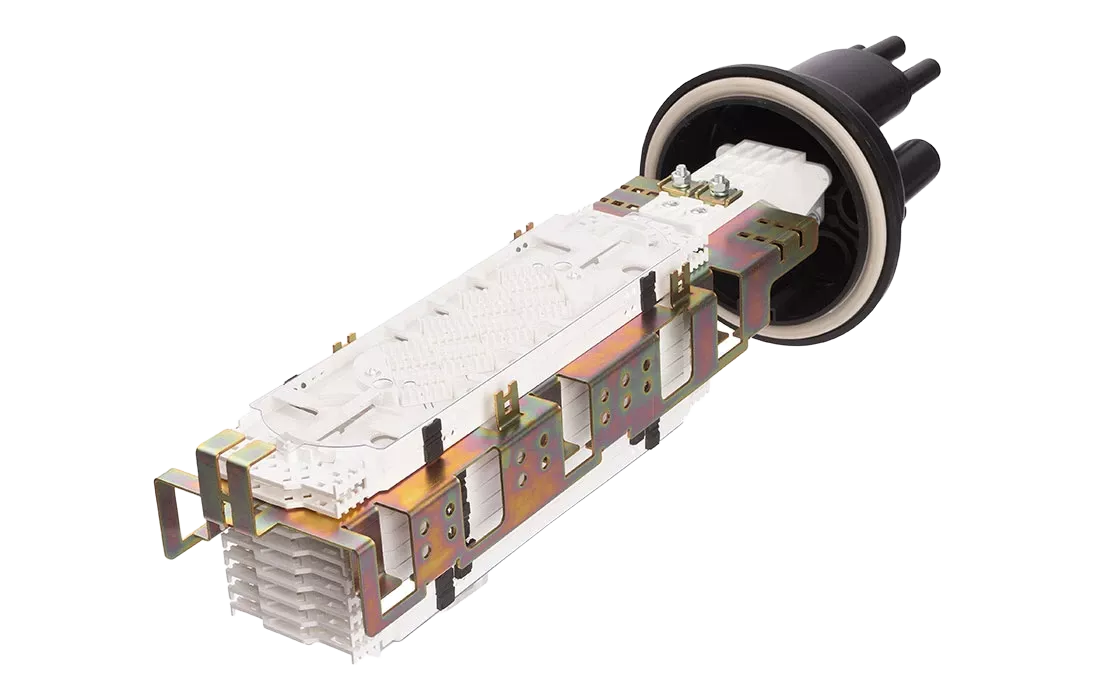

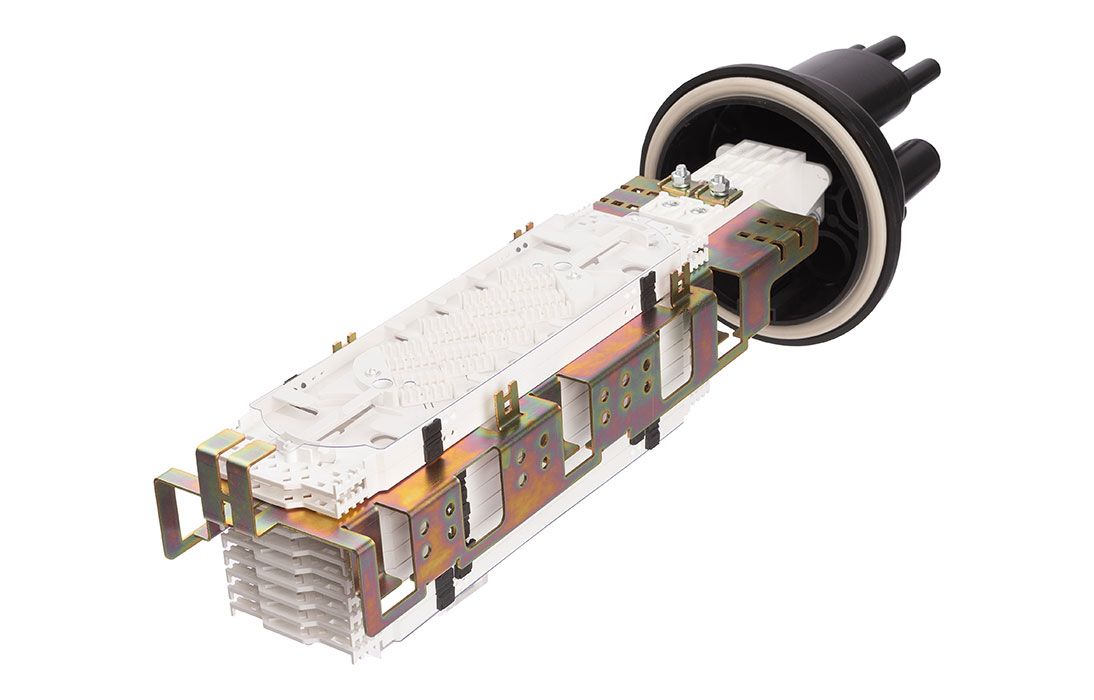

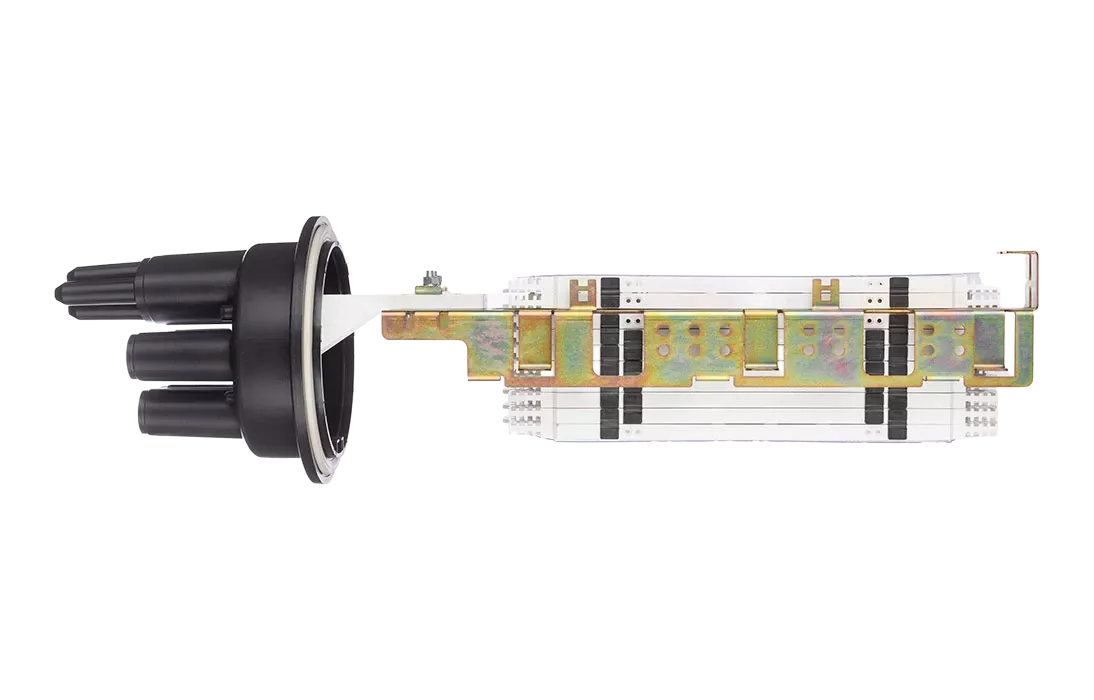

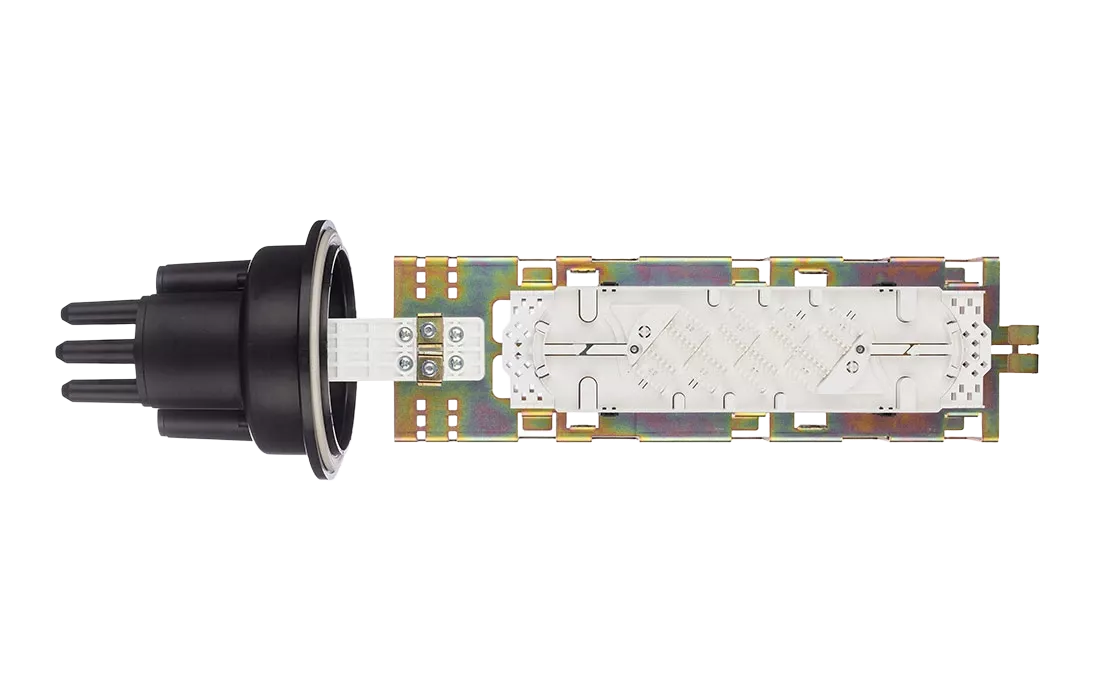

Предназначена для монтажа любого оптического кабеля (кроме подводных). Достигается это за счет использования специальных кабельных вводов, каждый из которых в свою очередь охватывает определенную группу кабелей. Как и муфта МТОК-В3/288 данная муфта в первую очередь предназначена для размещения максимально возможного количества сварных соединений. Поэтому пространство для размещения транзитной петли оптических модулей занято дополнительным рядом кассет и выкладка петли не возможна.

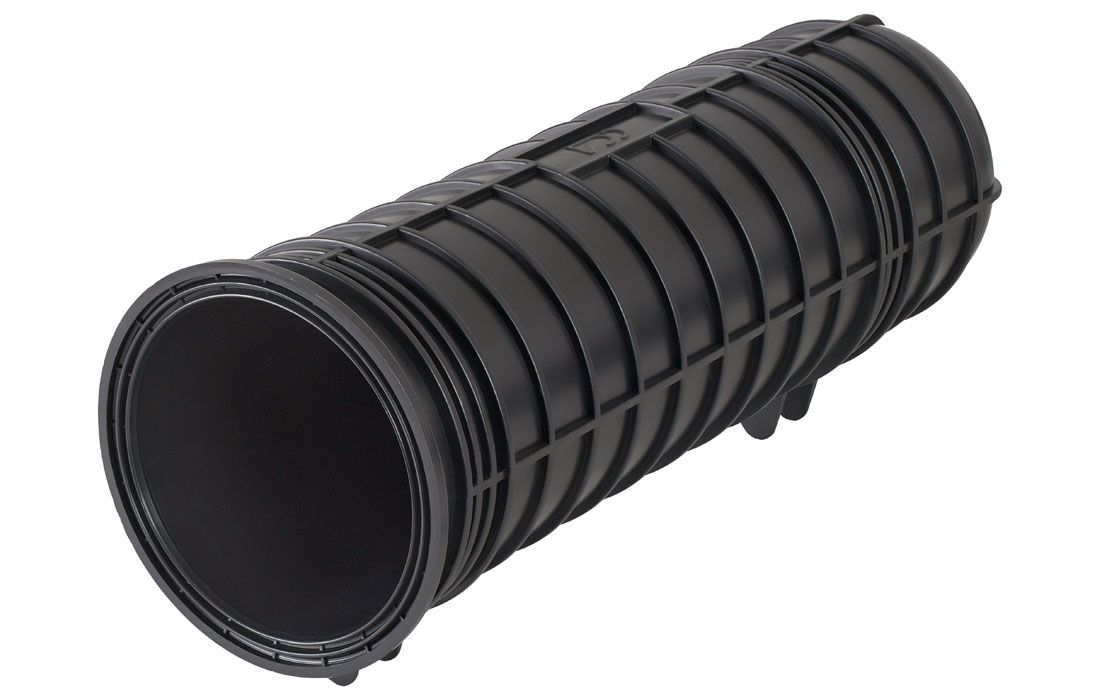

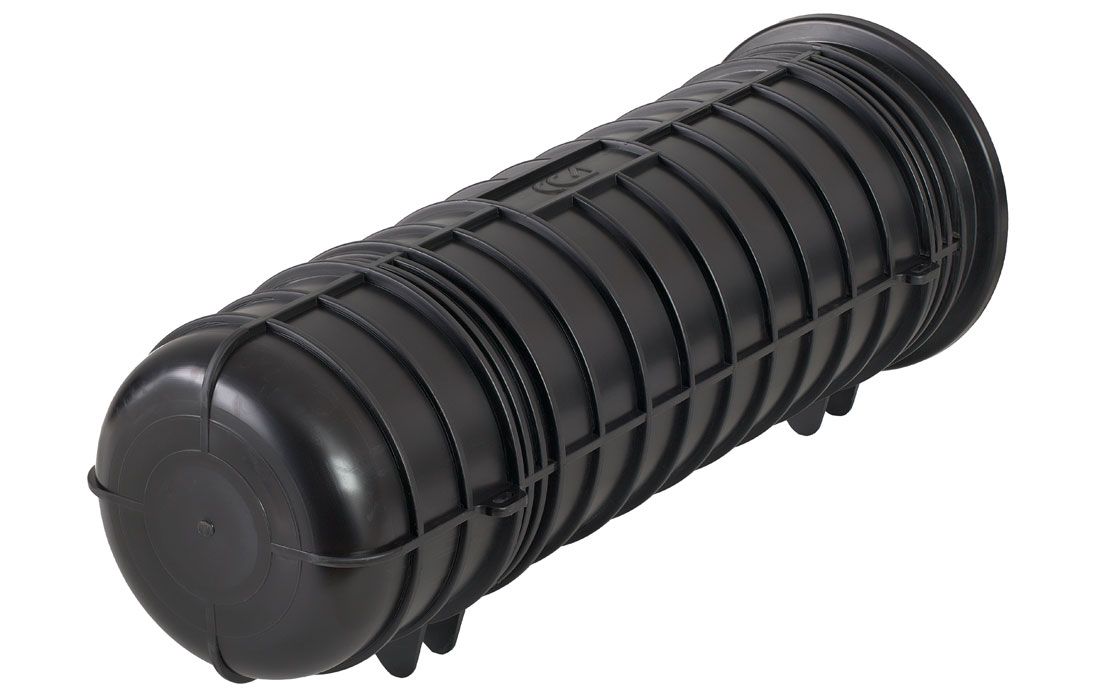

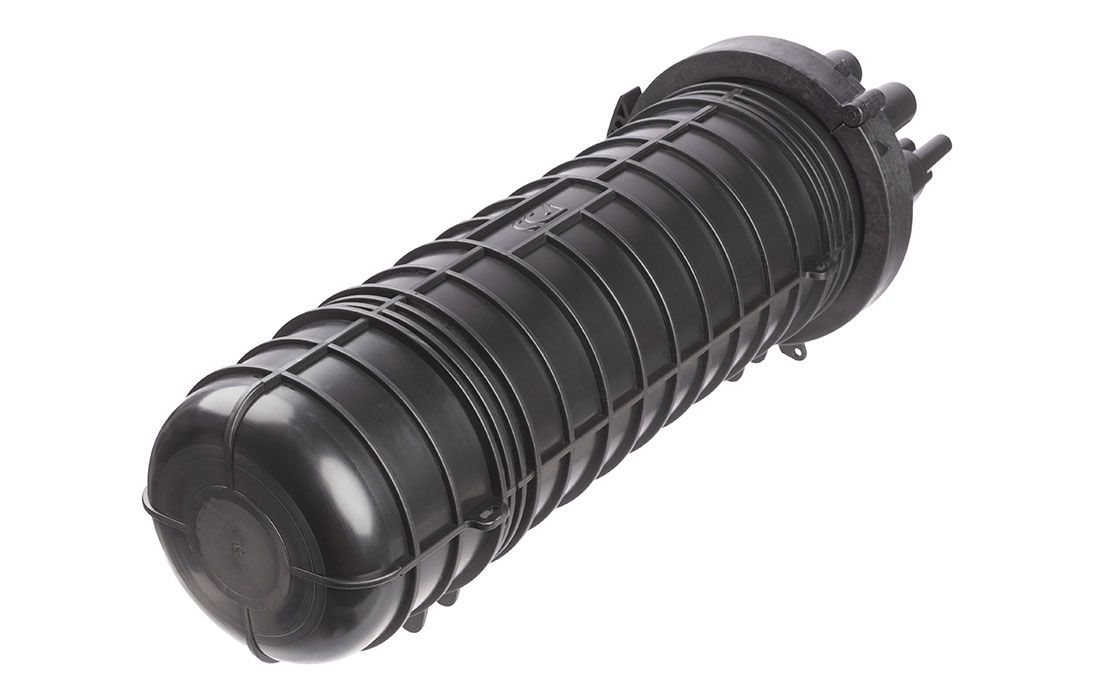

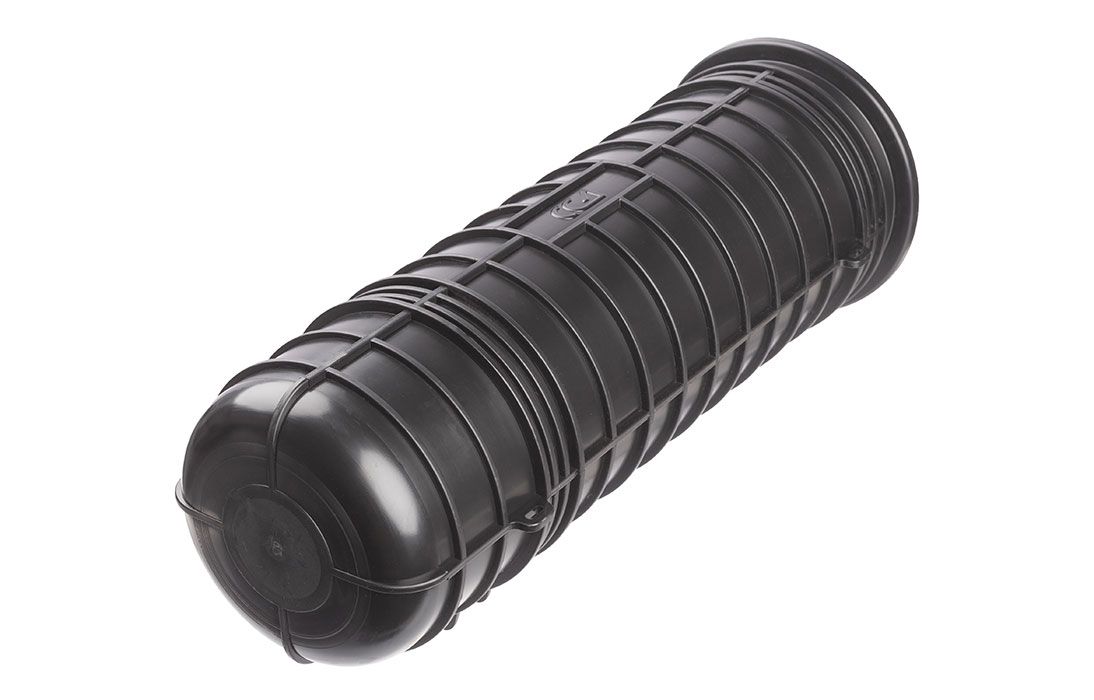

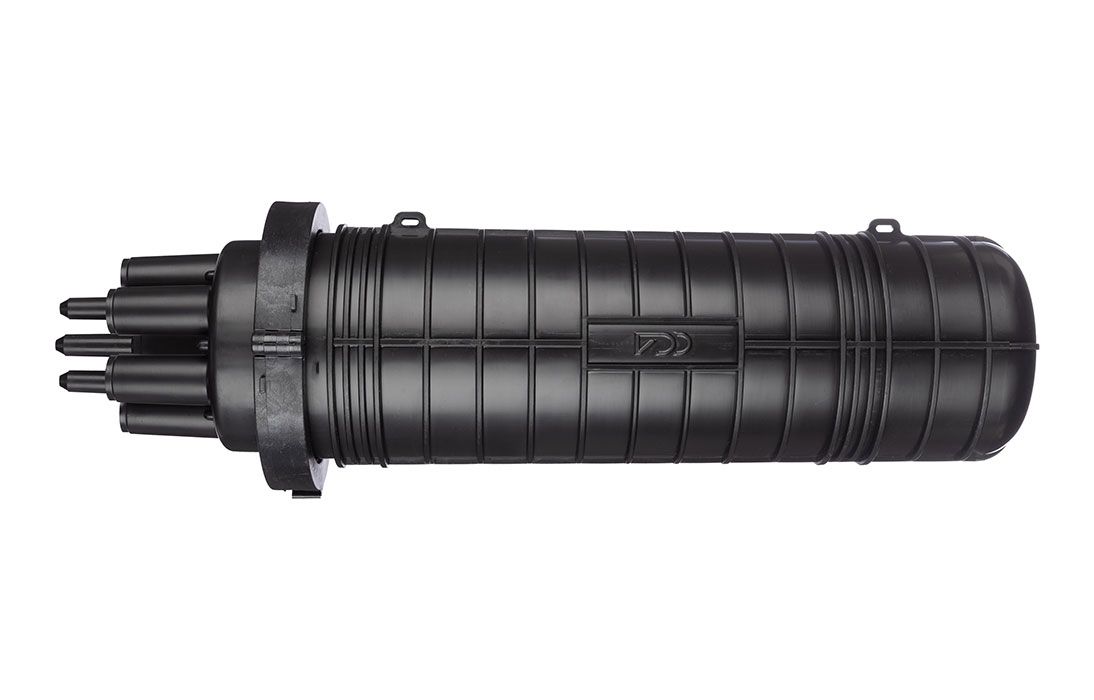

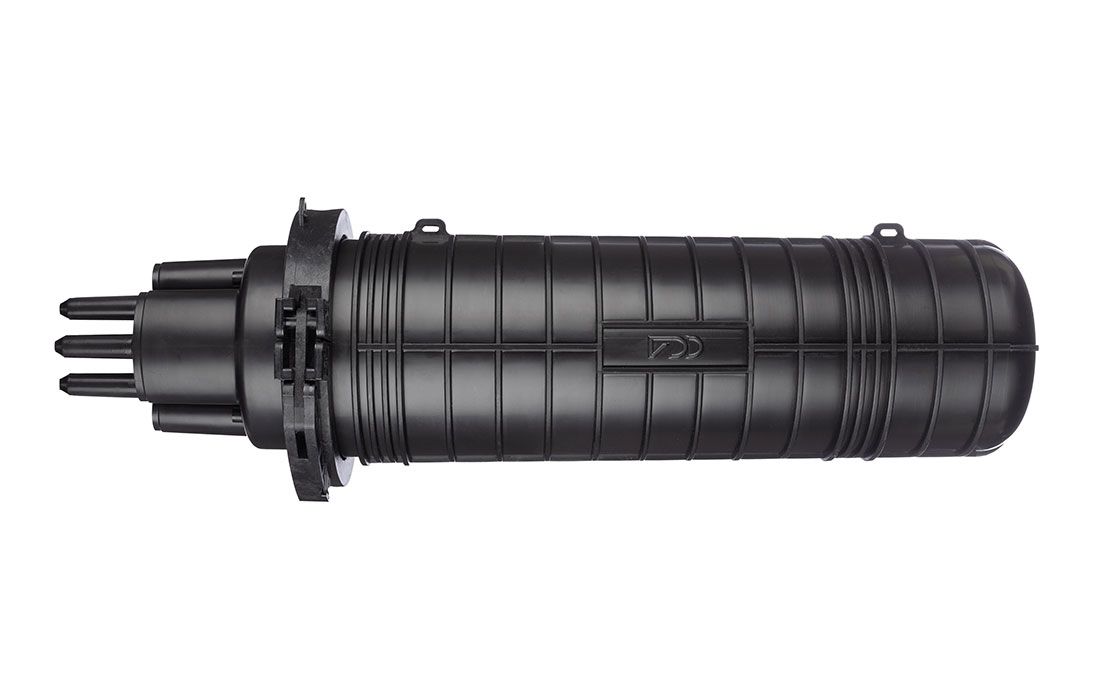

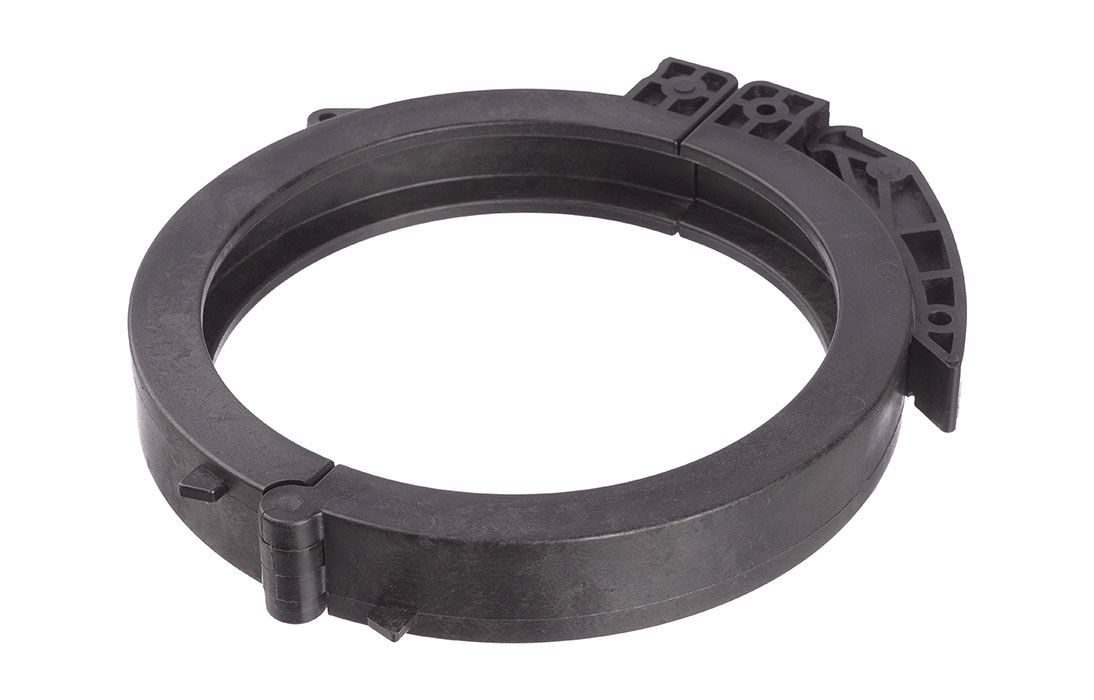

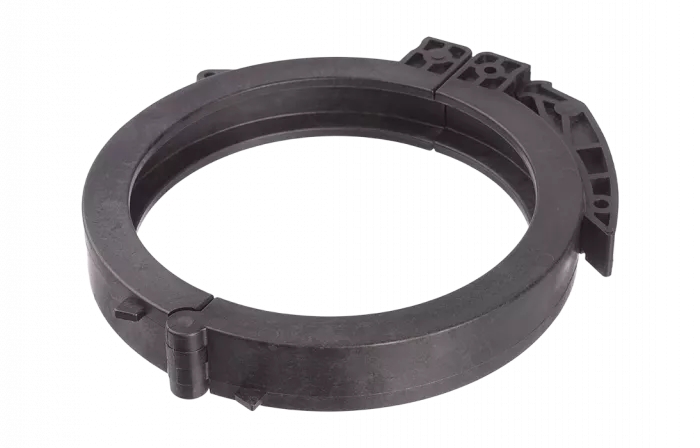

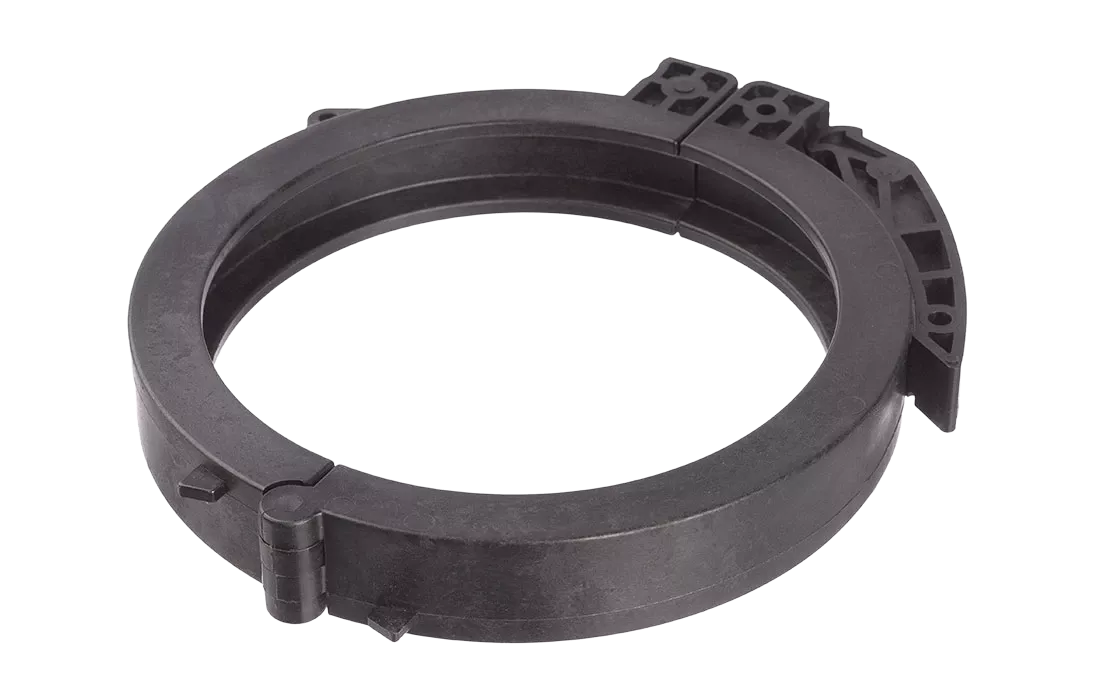

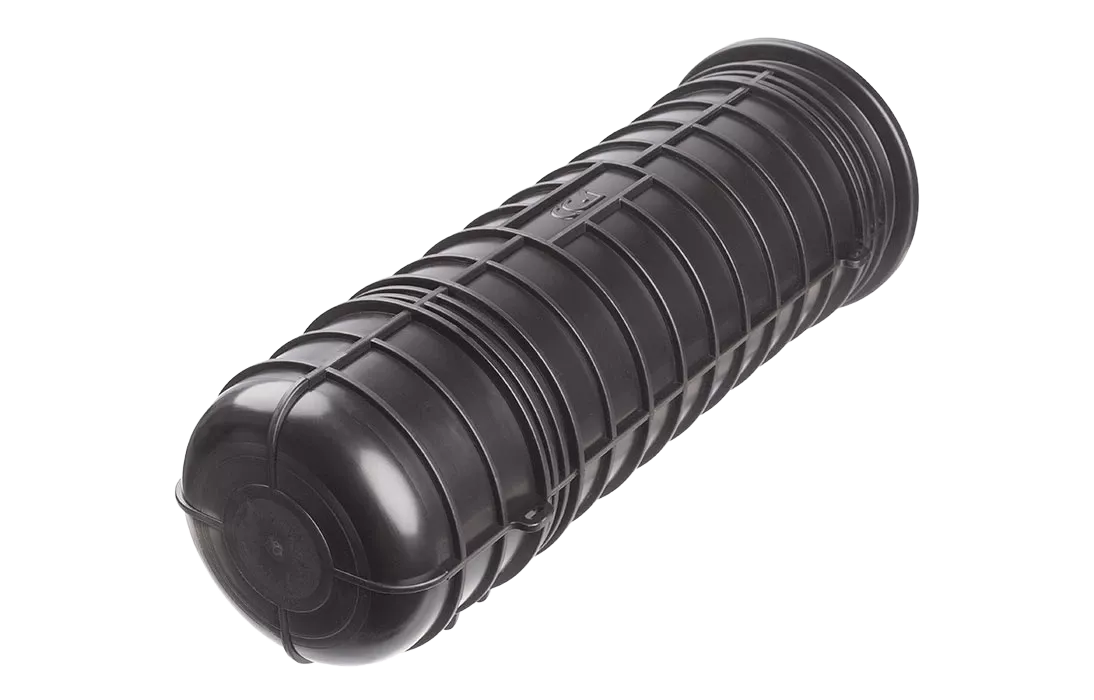

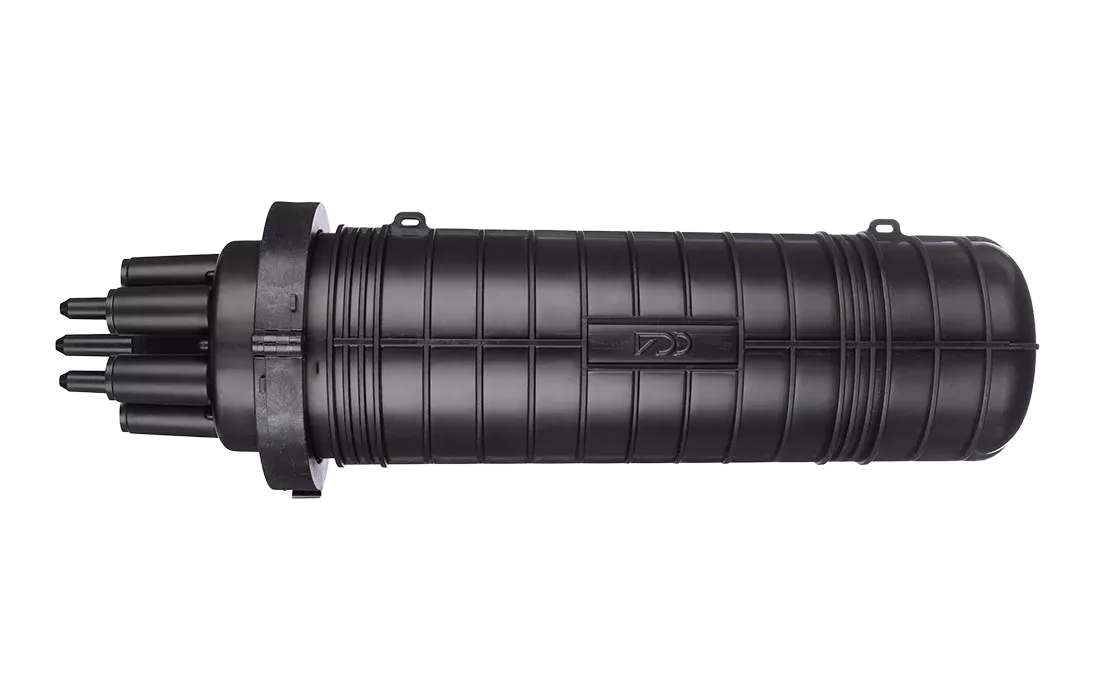

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

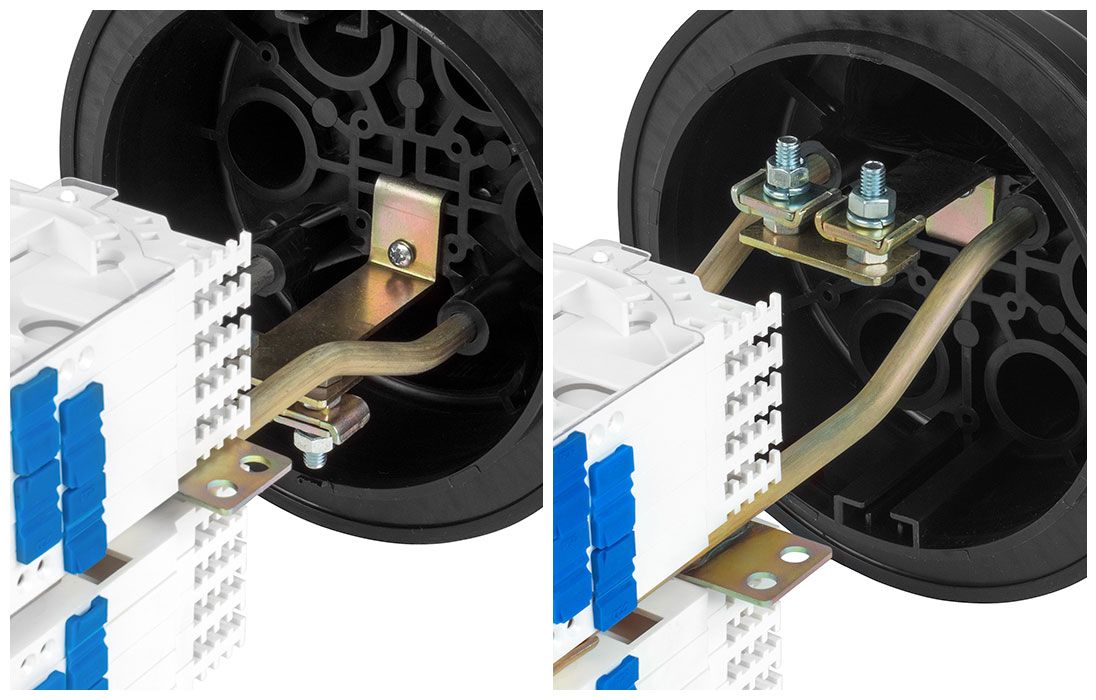

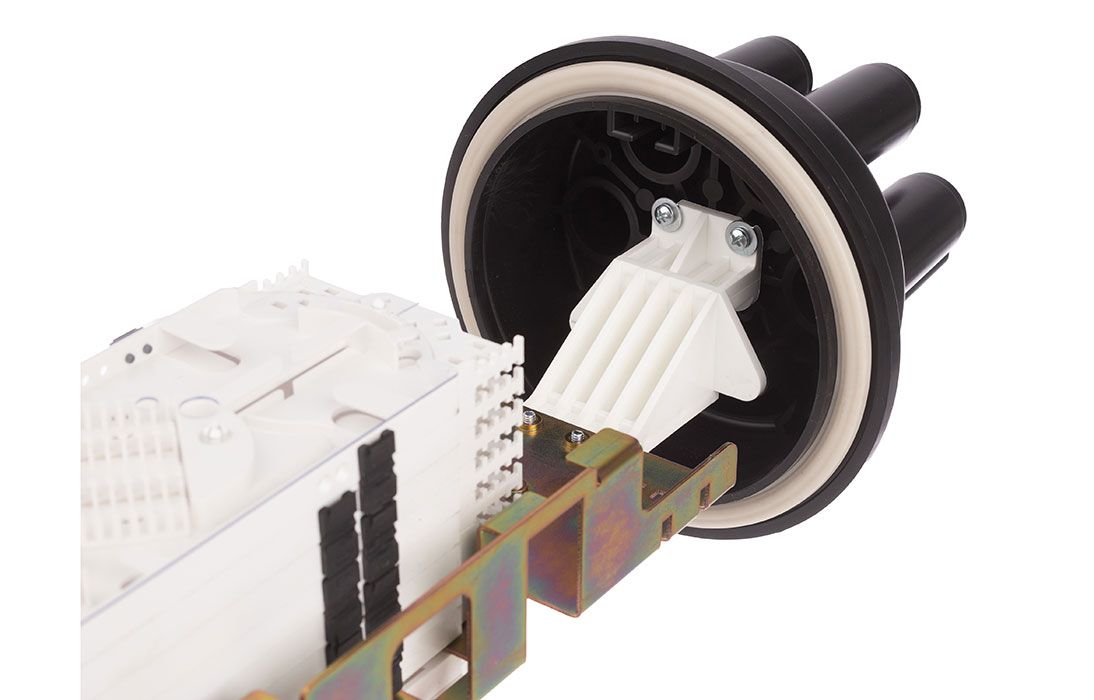

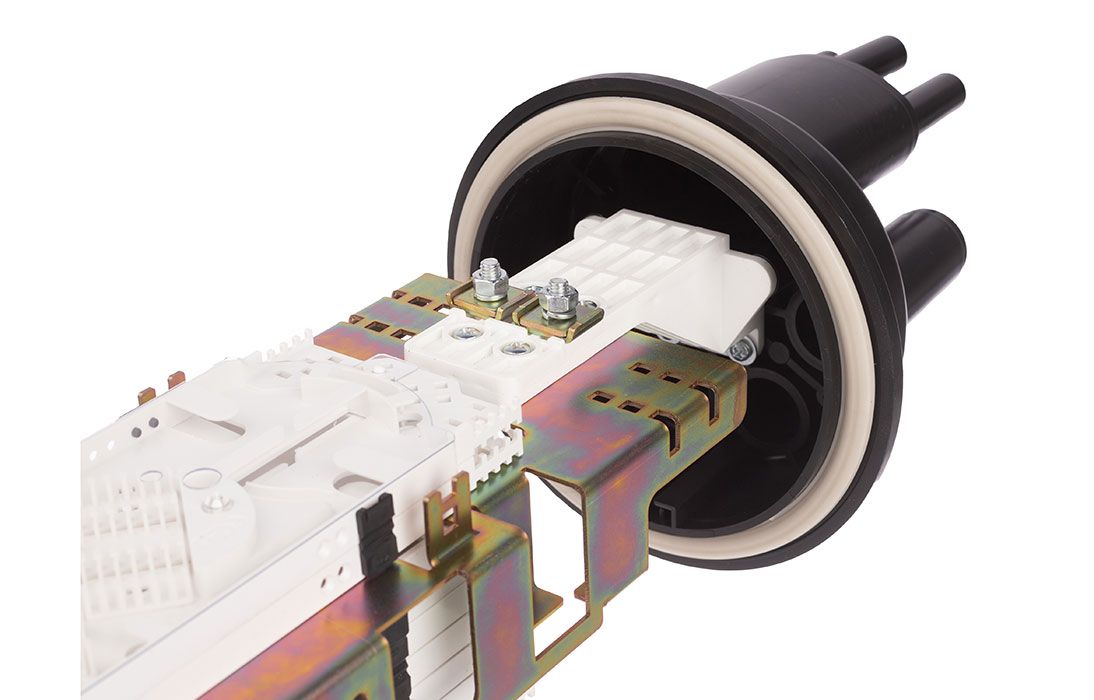

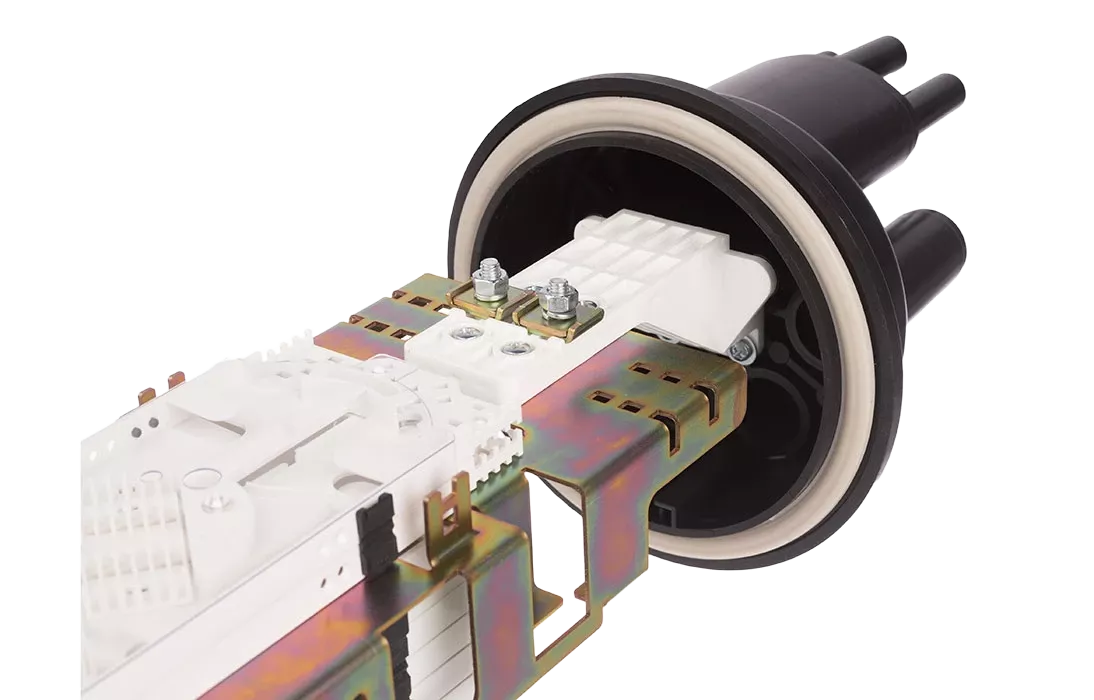

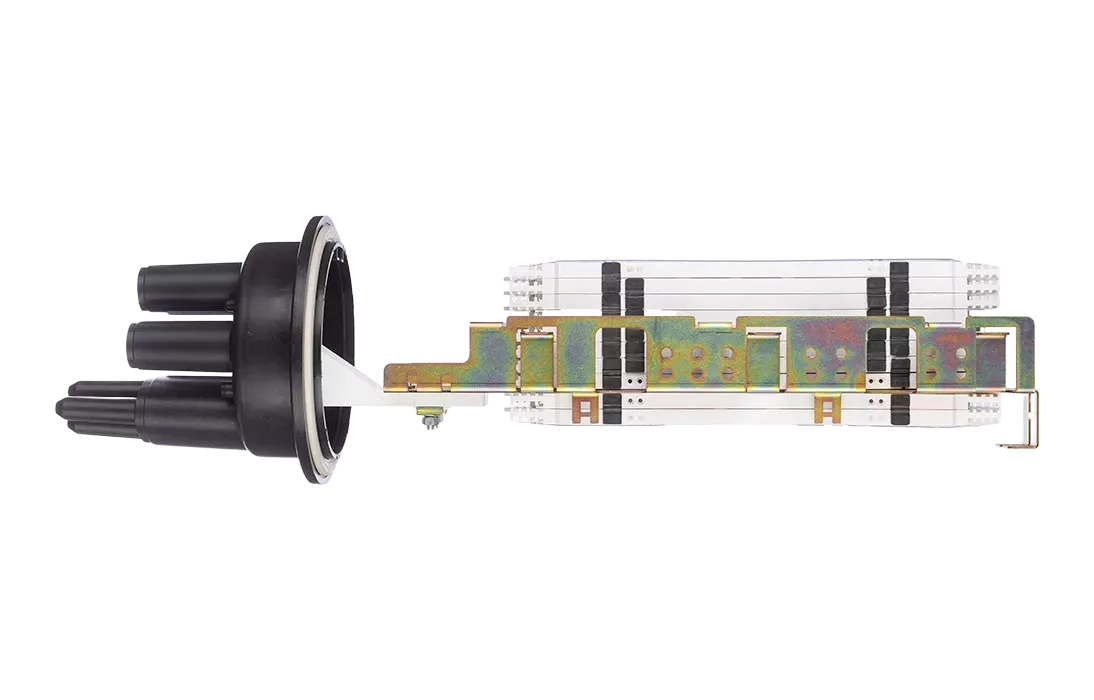

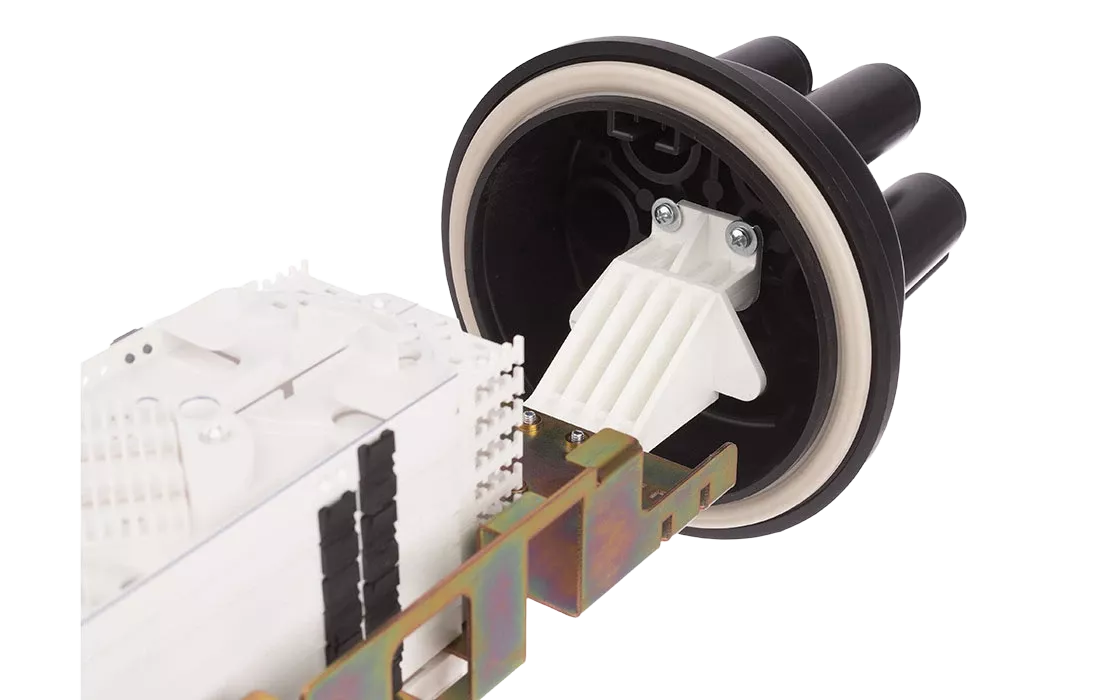

Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов. Кабельные вводы следует подбирать с учетом конструкции оптического кабеля. Использование специальных вводов позволяет значительно повысить механическую надежность крепления кабеля в муфте.

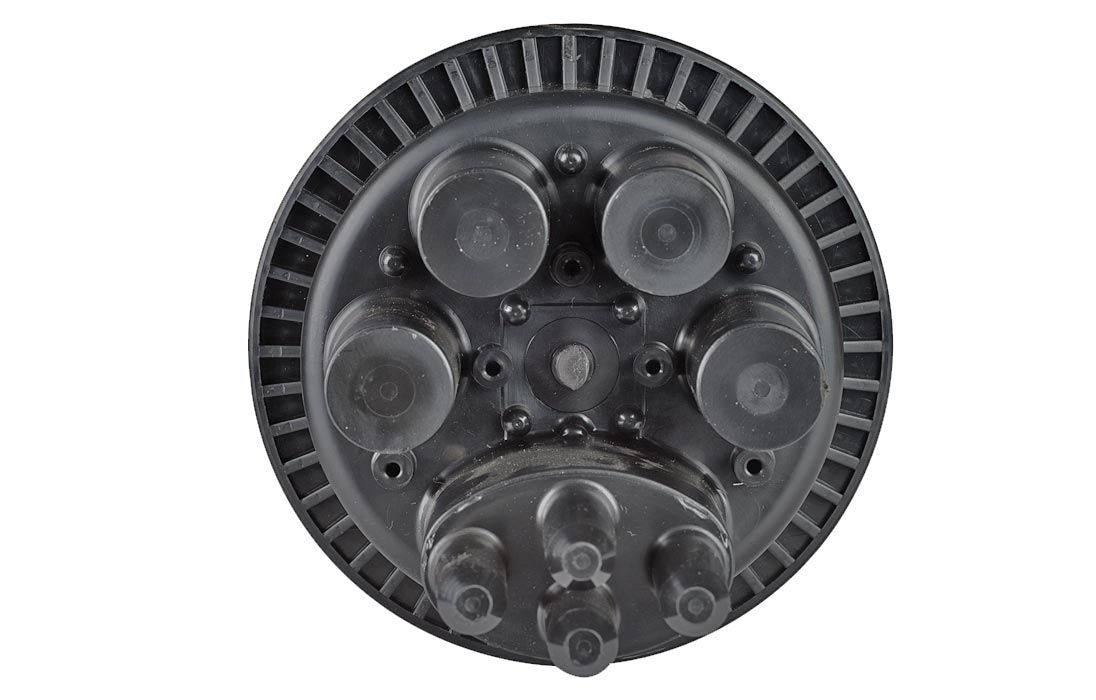

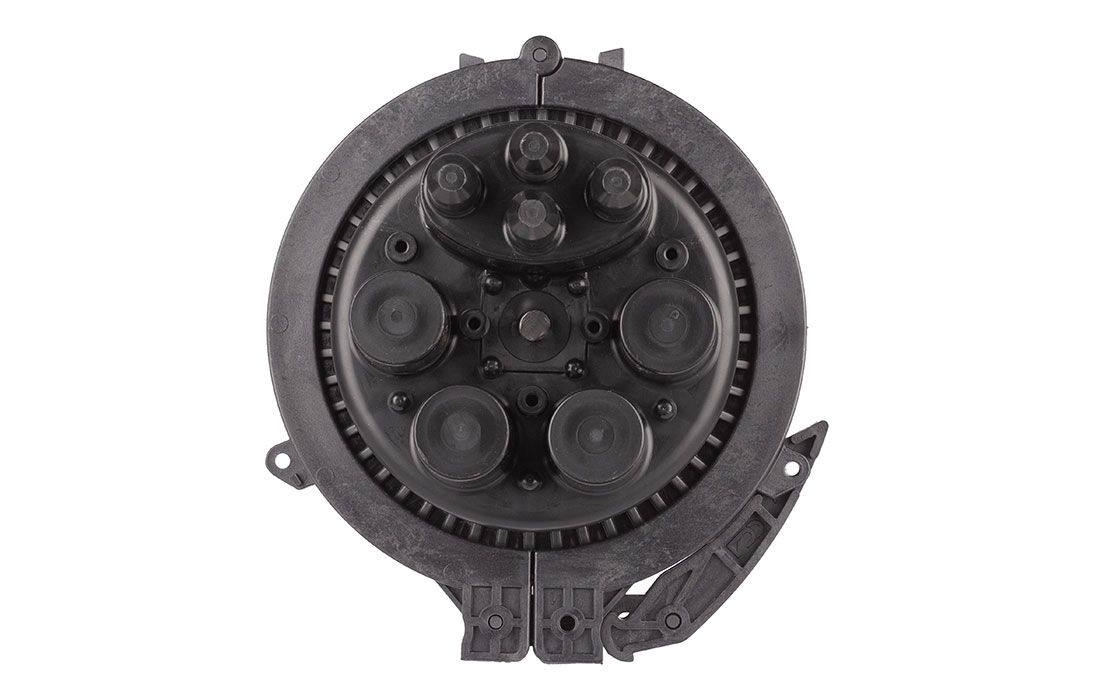

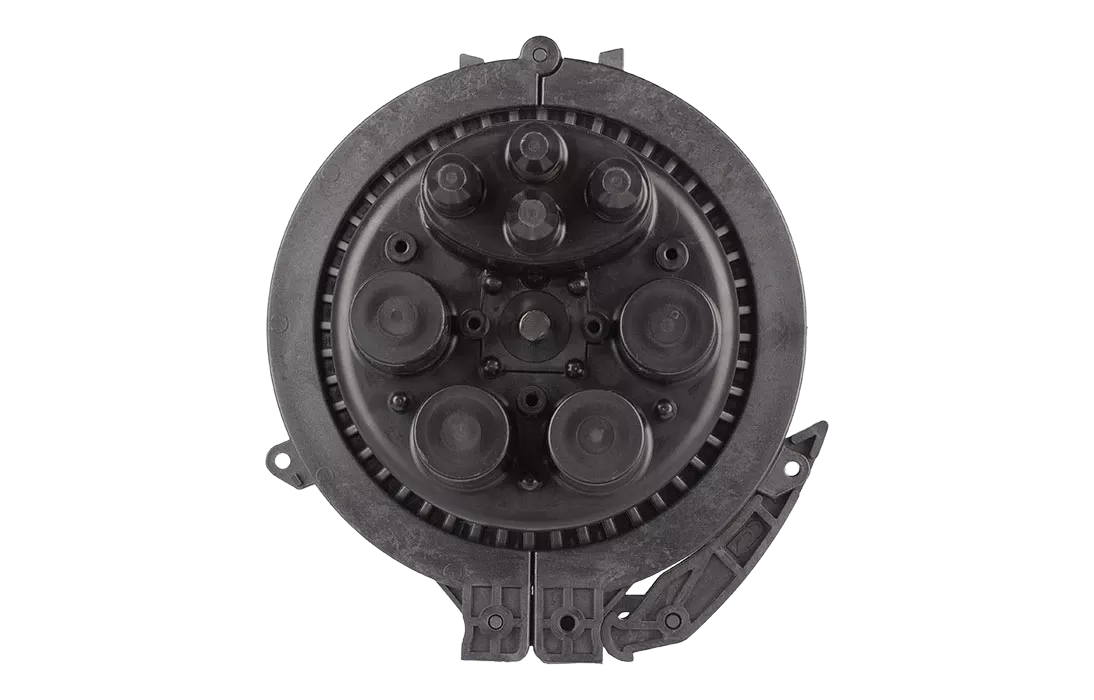

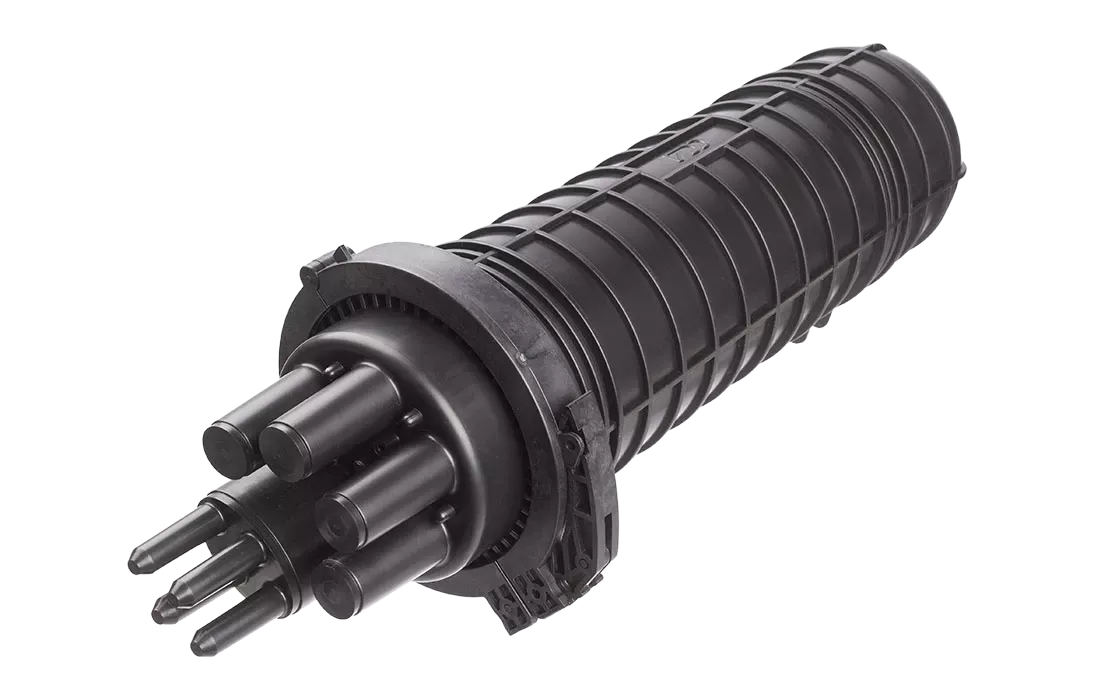

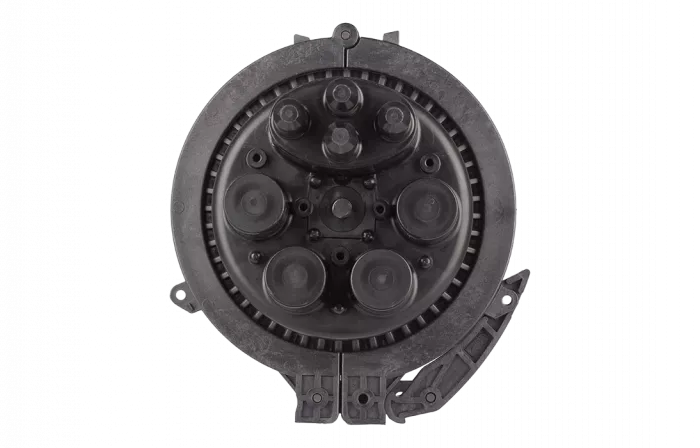

Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм или 2) ввода двух кабелей диаметром до 25 мм. Во втором случае для герметизации необходимо дополнительно приобрести «Ввод №6» или «Ввод №9», в зависимости от типа кабеля.

Общее число вводимых в муфту кабелей может достигать 8 ОК.

Кол-во сварных соединений 480

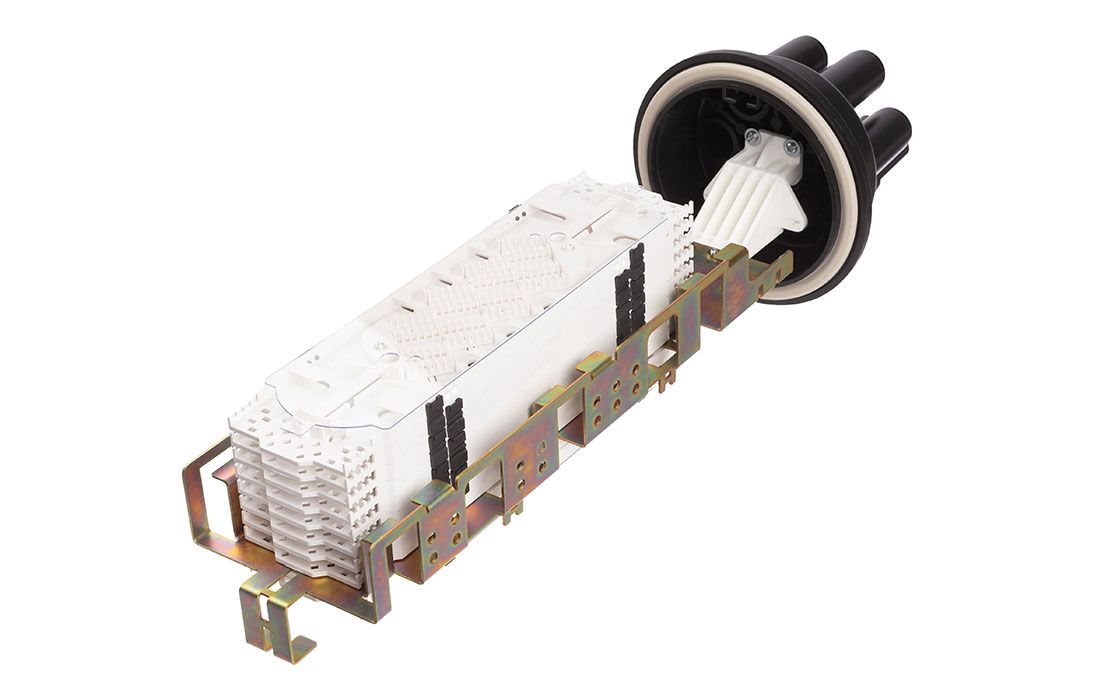

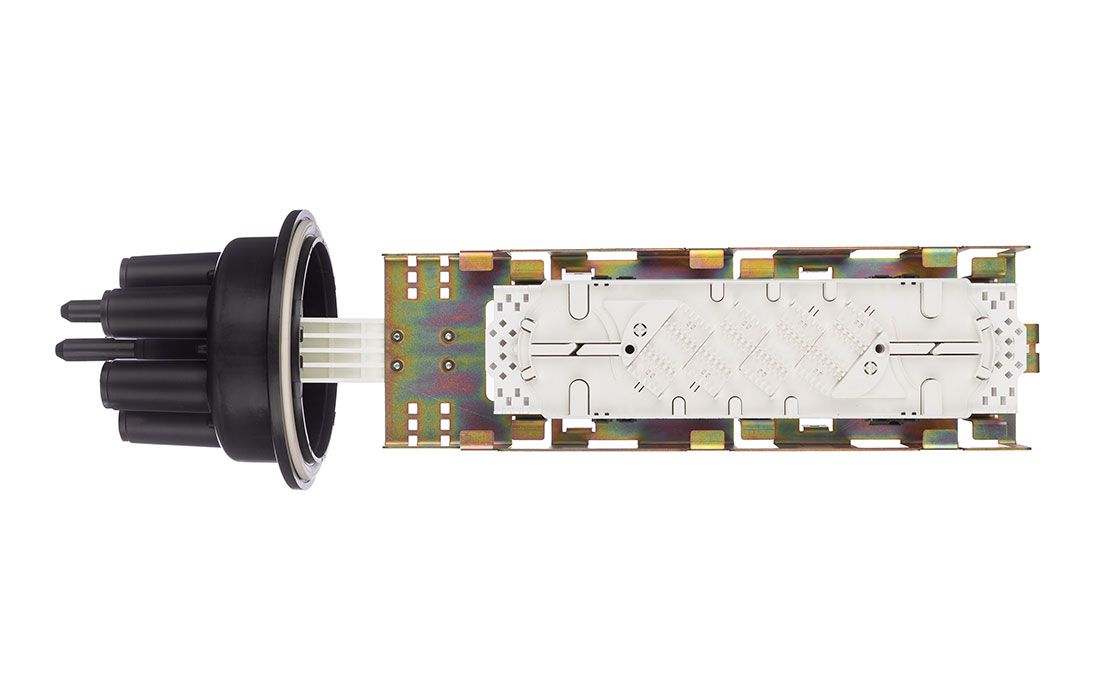

Тип кассет К48-4525

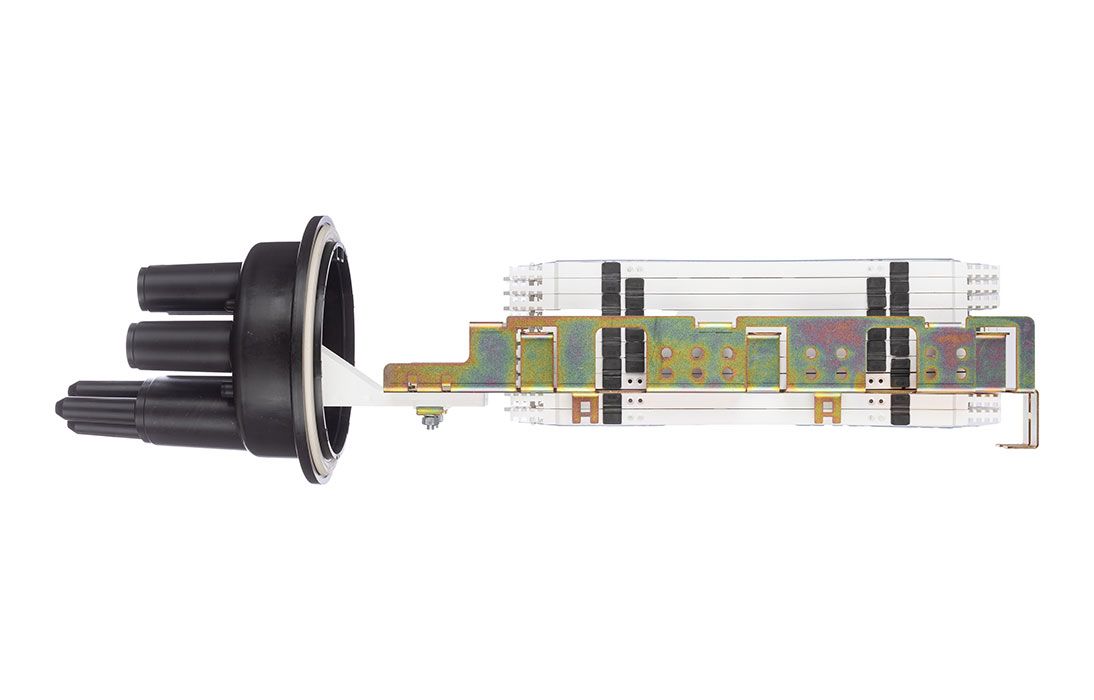

Макс. кол-во кассет 10
Кол-во вводов:
- круглый, до 16 мм4
- овальный, до 10 мм/до 25 мм 4/2
Возможность транзита нет
Герметизация корпуса Хомут
Герметизация вводов Спецвводы
Температура эксплуатации ?С от -60 до +70
Габаритные размеры:
- длина, мм624
- диаметр, мм215
Масса, кг5,2
