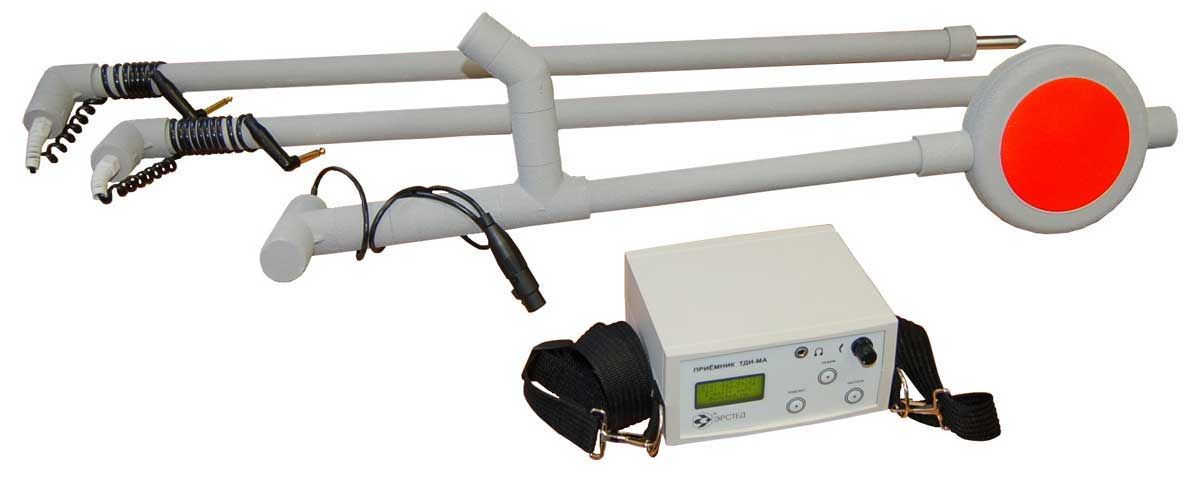

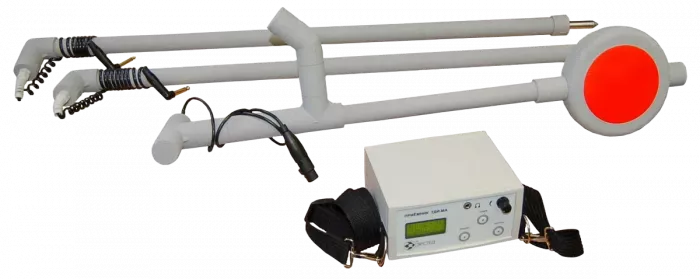

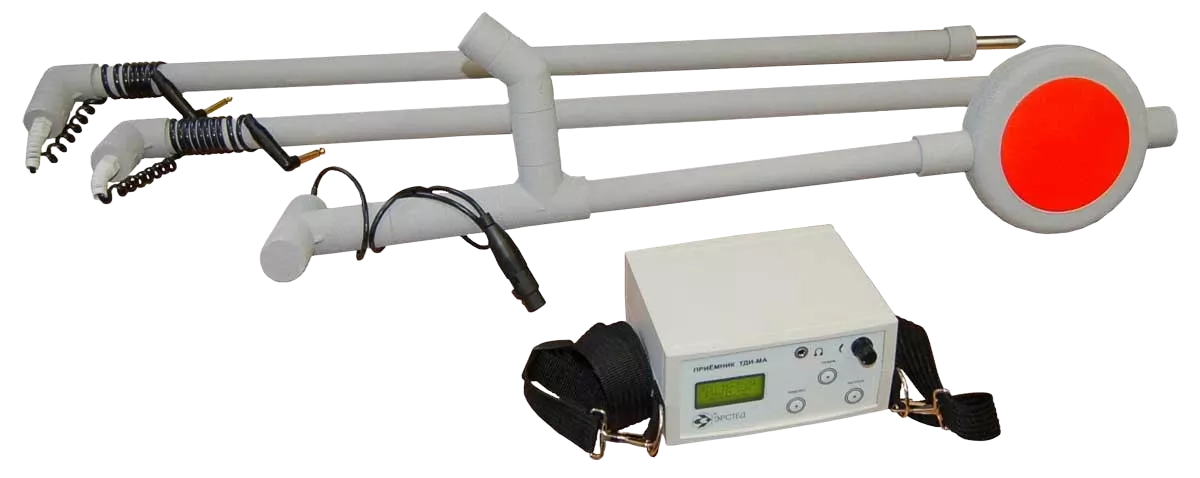

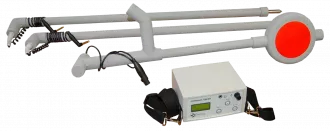

Приемник трассодефектоискателя ТДИ-МА

Трассодефектоискатель ТДИ-МА – это универсальный прибор, позволяющий на местности определять местоположение и направление кабельных линий и металлических трубопроводов, а также определять место их повреждения (обрыв, короткое замыкание, повреждение защитной оболочки, коррозия, понижение сопротивления изоляции).

Трассодефектоискатель ТДИ-МА заменяет приборы: ТИ-03М, ТИ-05, ТИ-05-2, ТИ-05-3, ТДИ-02М, ТДИ-05М, ТДИ-05М-2, ТДИ-05М-3, ТИ-05Ц.

Назначение:

Трассодефектоискатель ТДИ-МА предназначен для проведения следующих видов работ на кабельных линиях и металлических трубопроводах: определение места прохождения трассы; определение направления трассы; определение глубины прокладки трассы; определение места повреждения трассы (обрыв, короткое замыкание, повреждение изоляции и пр.).

Область применения:

Трассодефектоискатель ТДИ-МА применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий и трубопроводов:
• медножильные кабели связи (ТПП, МКС и т.п.);
• кабели сигнализации и управления (СБПЗАВпШп и т.п.);
• силовые кабели (АСБ, ВВГ и т.п.);
• телевизионные и радиочастотные кабельные линии (РК-75 и т.п.);
• оптические бронированные кабели (ДПС, СПС, ДАС, САС и т.п.);
• водопровод, газопровод, нефтепровод;
• в строительных организациях для предотвращения возможности повреждения коммуникаций при проведении земляных работ.

Особенности прибора:

• полностью электронное управление режимами;
• ЖК-дисплей, отображающий режимы работы;
• цифровая фильтрация сигнала – позволяет на порядок повысить помехозащищенность и избирательность приемника;
• дополнительное подавление индустриальных помех (50- 100Гц) допускает работу вблизи контактных линий железных дорог и в иных неблагоприятных условиях, в которых работа предыдущих моделей трассоискателей была невозможна;
• полностью автоматический выбор необходимого коэффициента усиления в пределах 5 декад;
• наличие 7 Гц канала, что делает возможным разделение ёмкостной и гальванической утечек и отфильтровать блуждающие токи;
• возможность работы как с использованием наушников или встроенного динамика, так и по показаниям на ЖК-дисплее;
• скоростное зарядное устройство в сочетании Li-Ion аккумулятором позволяет не только полностью зарядить аккумулятор за 2 часа, но и оперативно подзаряжать его за 15-20 минут без каких-либо неблагоприятных последствий (Li-Ion аккумулятор не имеет эффекта “памяти”);
• микропроцессорный контроль за состоянием аккумулятора позволяет своевременно отключить прибор в автоматическом режиме, предохраняя аккумулятор от разрушения перезарядом;
• брызгозащитная пленочная клавиатура.

Методы поиска	Индукционный и контактный
Рабочие частоты, индукционный метод, Гц	50, 893, 2430, 8930
Рабочие частоты, контактный метод, Гц	7, 50, 893, 2430, 8930
Активная фильтрация	Аналоговая, цифровая
Вывод информации	ЖК-дисплей 98х32, встроенный динамик, головные телефоны
Время работы от акб, ч	не менее 8
Диапазон рабочих температур, °С	-20…+40
Совместимые по параметрам сигнала генераторы	Источник зондирующих импульсов ИЗИ-6М или ИЗИ-100
Габаритные размеры, мм	350х850х260 и 300х400х250
Масса с акб, кг	не более 2,5
