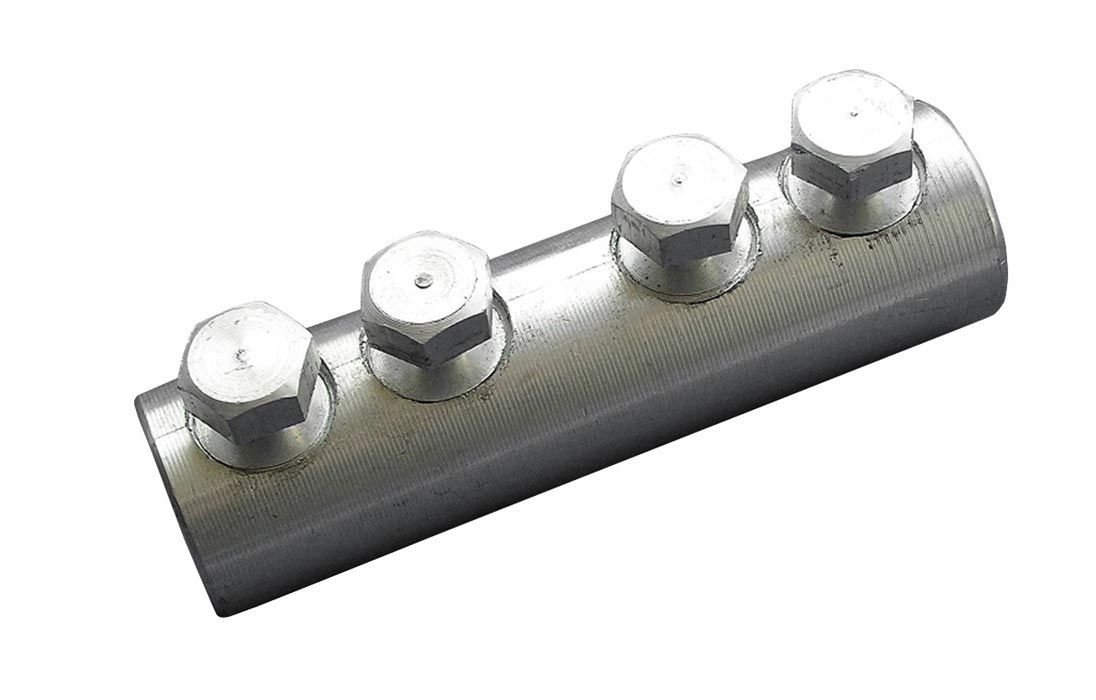

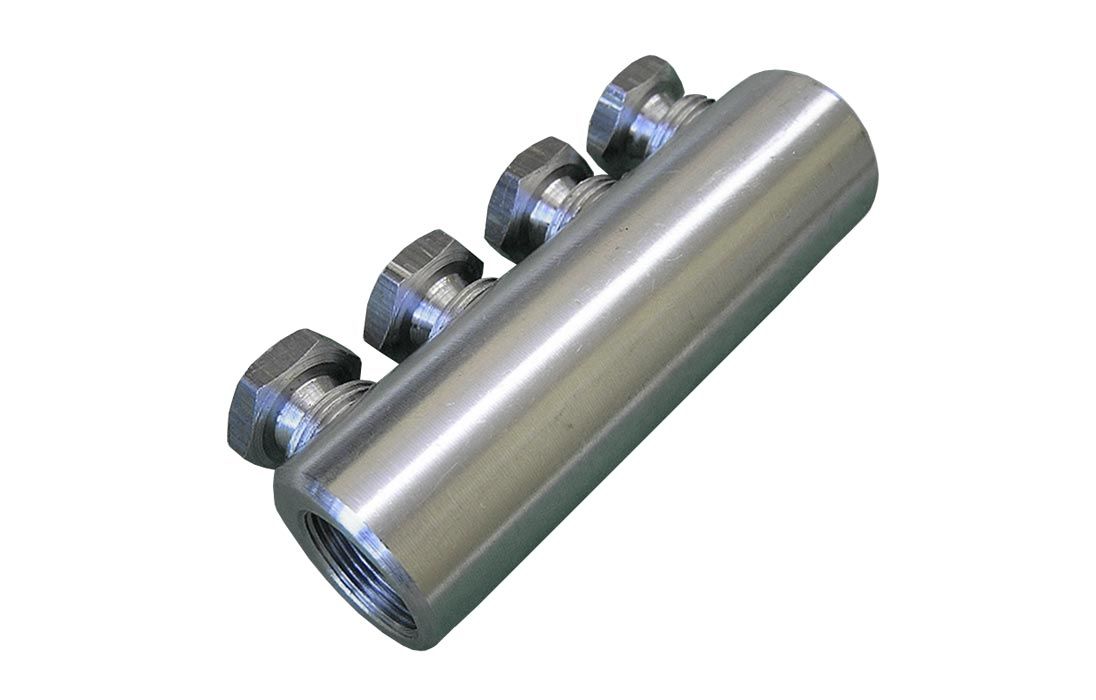

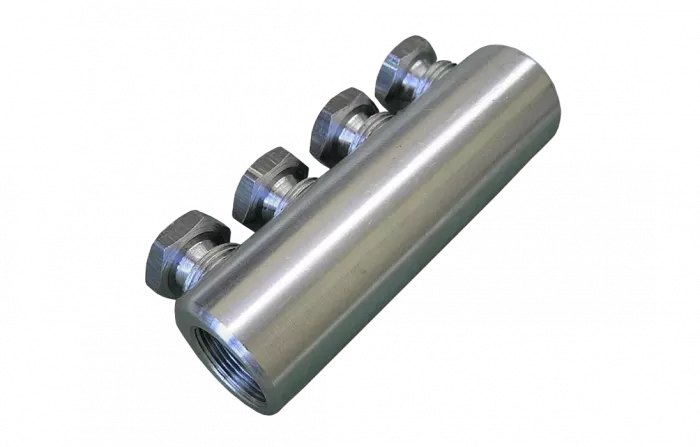

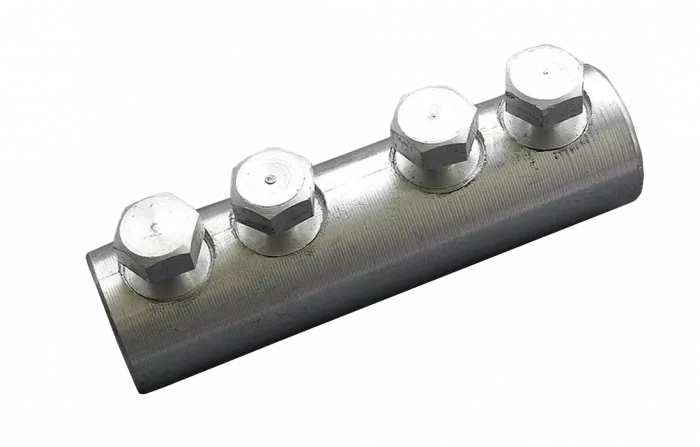

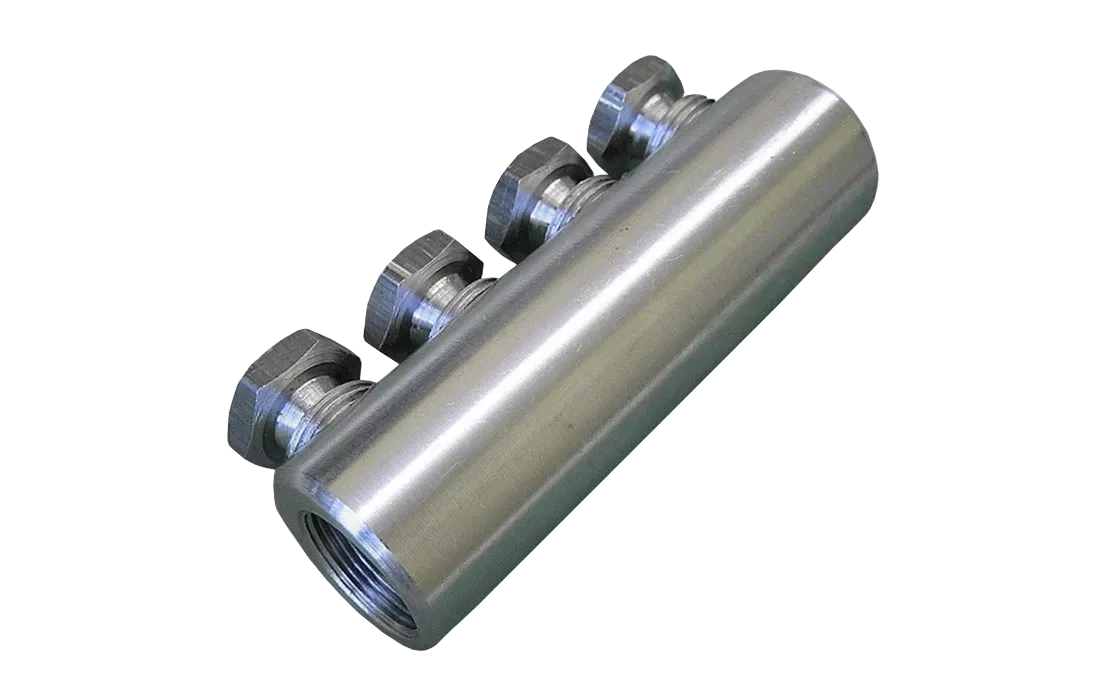

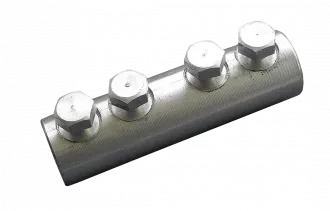

Соединитель болтовой рядный 4СБ-2 (70-120 мм2)
Доставка бесплатная* до 10000 - 500 рублей
- 14 дней возврат/обмен
- 2 года гарантия
Предназначен для соединения проводов и кабелей с алюминиевыми и медными жилами сечением от 25 до 240 мм? и рассчитанные на напряжение до 35 кВ.
Применяются в сетях и силовых магистралях.
Соединители кабельные имеют внутреннюю конструктивную перегородку, определяющую глубину захода жилы. Соединители болтовые изготавливаются из алюминиевого сплава.
Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения.
Продукция соответствует: ТУ 3449-014-99856433-2013.
Преимущества соединителей кабельных болтовых, со срывной головкой:
• не требует применения сложного и дорогостоящего инструмента;
• занимает меньше времени по сравнению с монтажом методом опрессовки или пайки;
• не требует наличия высокой квалификации у электромонтажника;
• соединитель одного типоразмера возможно использовать на несколько сечений жил кабеля;
• предназначены для соединения любого типа проводников: круглых и секторных, одножильных и многожильных;
• рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб.
| Сечение жил, мм? | от 70 до 120 |
| Напряжение, кВ | до 10 |
| Климатическое исполнение | УХЛ3 |
| Материал корпуса | Алюминиевый сплав B95 |
| Материал болтов | Алюминиевый сплав |
| Метод монтажа | Болтовой |
| Усилие на срыв болта, Н*м | 28-32 |

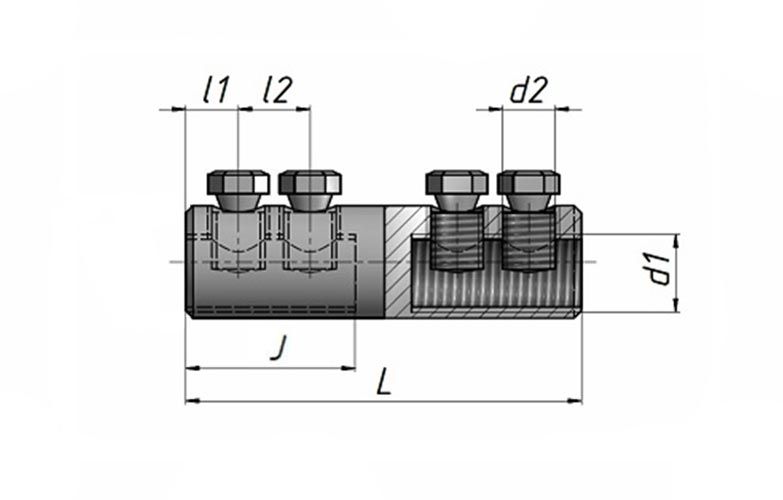

| Габаритные размеры, мм | |
| - d1 | M18x1 |
| - d2 | 26,5 |
| - L | 90 |
| - J | 42 |
| - L1 | 11 |
| - L2 | 22 |
