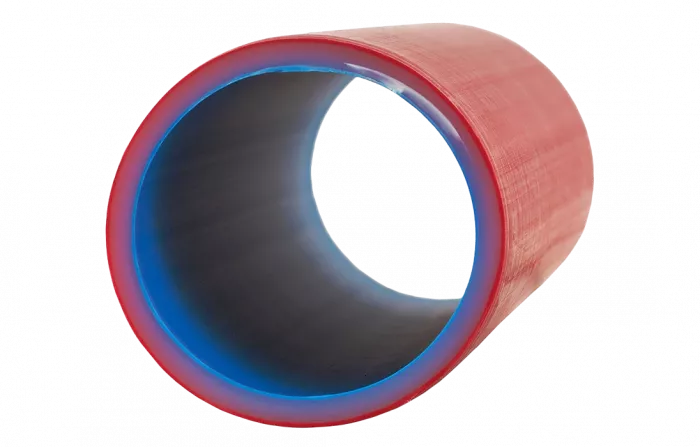

Труба ТЗК ЭНЕРГОПЛАСТ ТС DN110х6,1 SN 16 Fmax 42

Предназначена для строительства электрической кабельной канализации напряжением до 110 кВ, в качестве защитного футляра стойкого к высоким температурам, с повышенной износостойкостью и теплопроводностью.

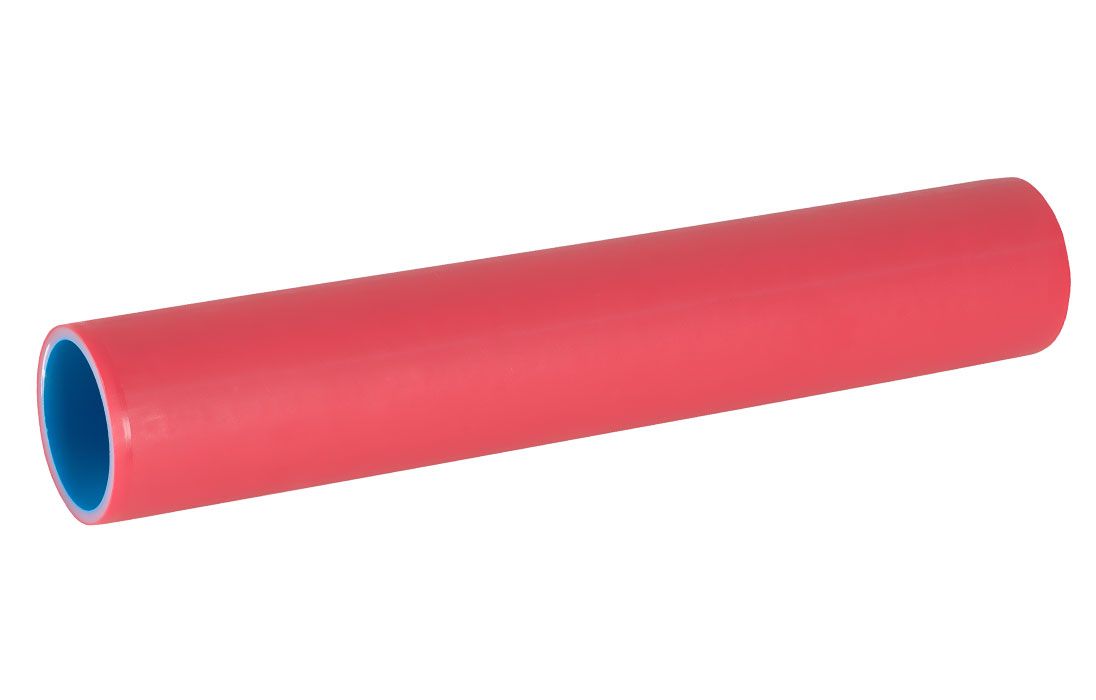

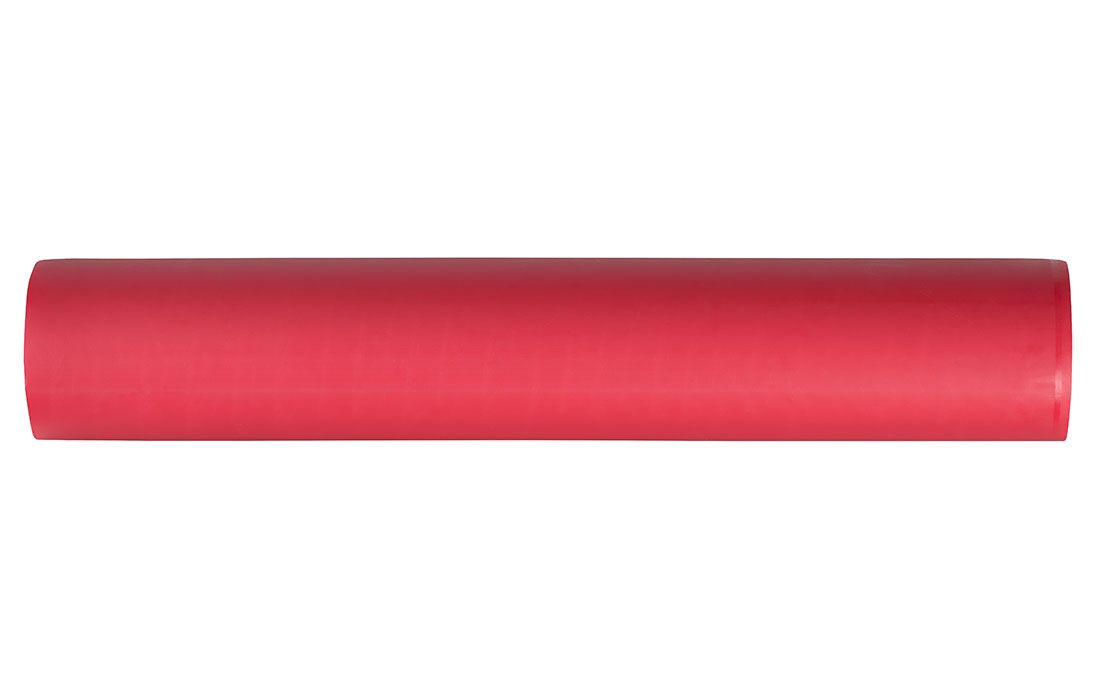

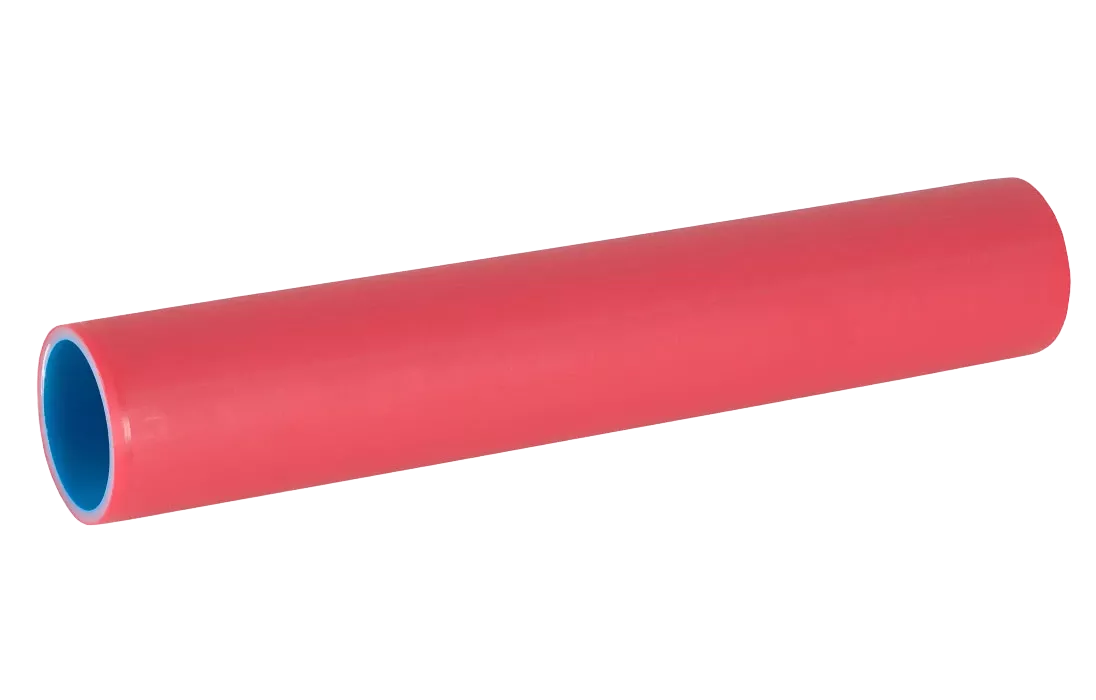

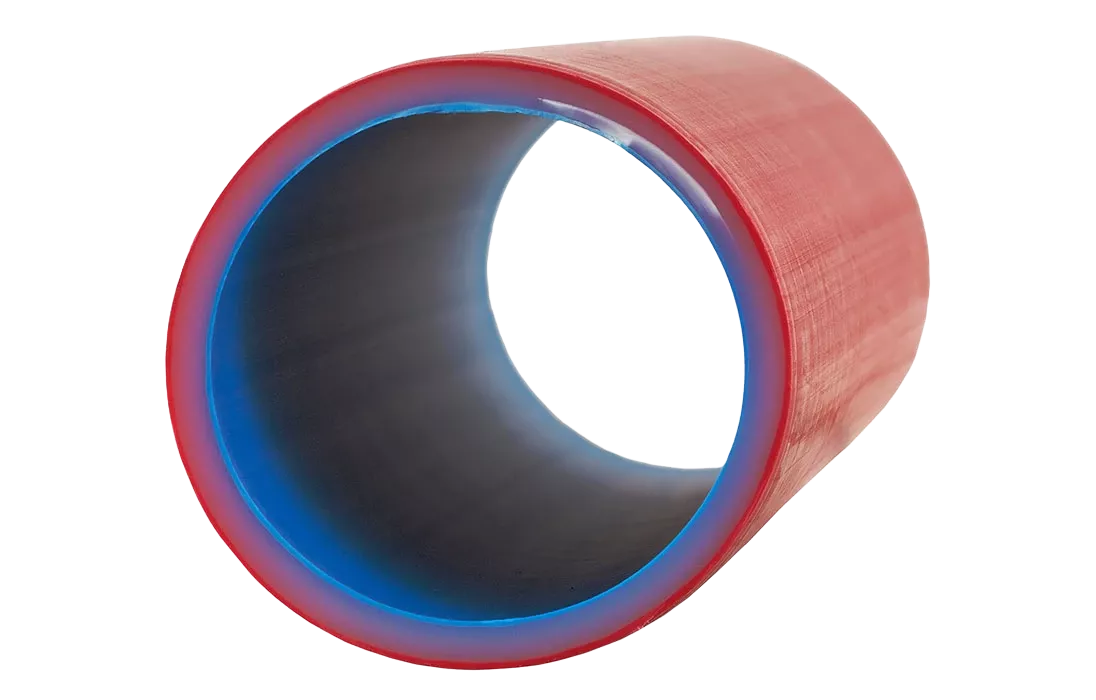

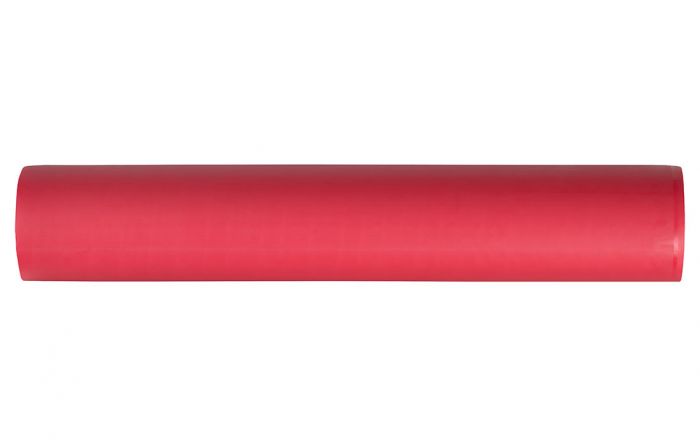

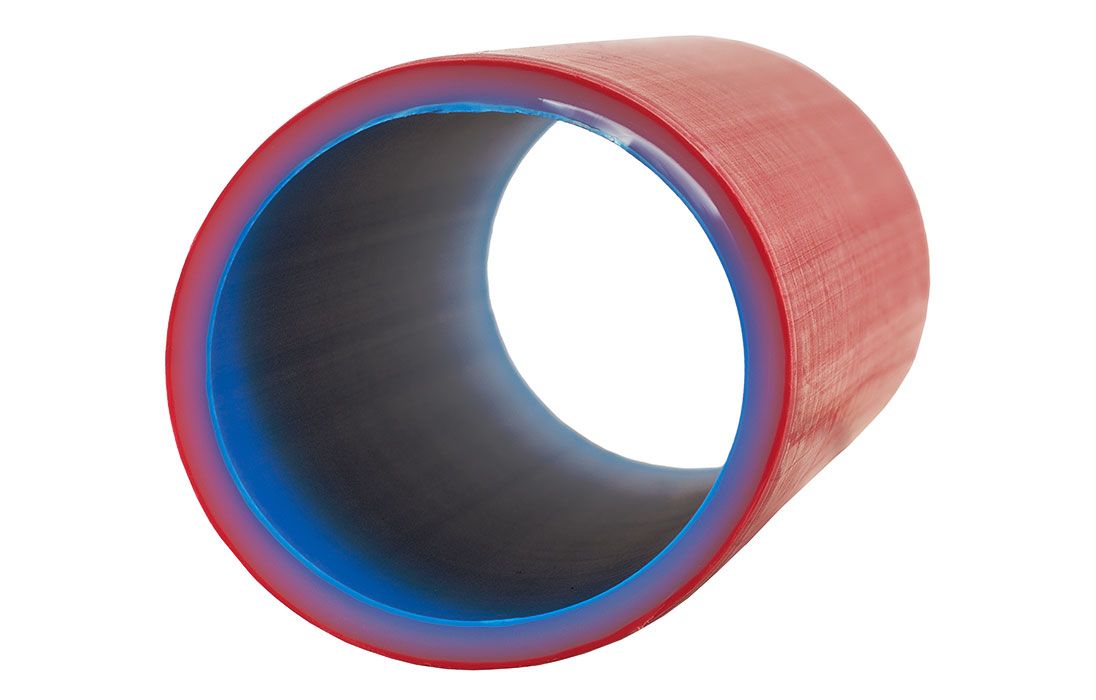

Труба безгалогенная трехслойная гладкая с улучшенными эксплуатационными характеристиками. Состоит из внешнего маркерного слоя красного цвета с синими полосами. Толщина этого слоя составляет до 10% от толщины стенки трубы. Наружный слой позволяет диагностировать значительные повреждения стенки трубопровода. Средний слой изготовлен из термостойкой полимерной композиции белого или черного цвета. Обладает улучшенными свойствами для сварки труб и прочностных характеристик сварного шва. Внутренний слой синего цвета изготовлен из композиции полимеров, стойких к воздействию короткого замыкания и предотвращающих адгезию кабеля с внутренней стенкой трубы. По запросу клиента возможно изготовление наружного слоя черного цвета, для осуществления прокладки трубы открытым способом по эстакадам и мостам.

Монтаж трубопровода осуществляется с помощью электросварных муфт, а также методом сварки труб встык. Прокладка трубы осуществляется траншейным и бестраншейным методами (методом горизонтально-направленного бурения).

Трехслойная труба имеет ряд преимуществ перед непосредственной прокладкой кабеля в грунт и другими типами труб:

- температурные режимы: tраб - 90°С; tдлит - 110°С; tmax - 130°С;
- повышенная термостойкость на протяжении всего срока службы кабельной канализации;
- возможность извлечения, модернизации, ремонта или замены кабеля;
- надежная защита кабеля от механических повреждений;
- повышенная теплопроводность стенки;
- возможности применения контактной сварки;
- комплектация расширительными воронками из термостойкой полимерной композиции (tmax - 130°С) для исключения перетирания оболочки кабеля (приобретаются дополнительно);
- комплектация термостойкими уплотнителями (tmax - 130°С; IP68) для герметизации пространства между кабелем и трубой, включая случаи групповой прокладки кабелей в трубе (приобретаются дополнительно);
- срок эксплуатации более 50 лет.

Труба производится отрезками по 13 метров. Возможно изготовление отрезков другой длины при заказе трубы от 200 метров. Изготавливается в соответствии с ТУ 22.21.21-002-16073610-2019.

Маркировка трубы соответствует СТО 34.01-2.3.3-037-2020 ПАО «Россети» от 05.02.2020 года.
