Труба ТЗК ЭНЕРГОПЛАСТ ТС DN250х14,8 SN 16 Fmax 230

Артикул: 110605-00711
Нет на складе
Есть в наличии
0
8 308
Оптовая цена: 8 059 (мин: 1000 шт.)
Наличие:
Москва: 0 шт.
Екатеринбург: 0 шт.
Условия доставки

Доставка бесплатная* до 10000 - 500 рублей

Условия оплаты
  • 14 дней возврат/обмен
  • 2 года гарантия
Описание

Предназначена для строительства электрической кабельной канализации напряжением до 110 кВ, в качестве защитного футляра стойкого к высоким температурам, с повышенной износостойкостью и теплопроводностью.

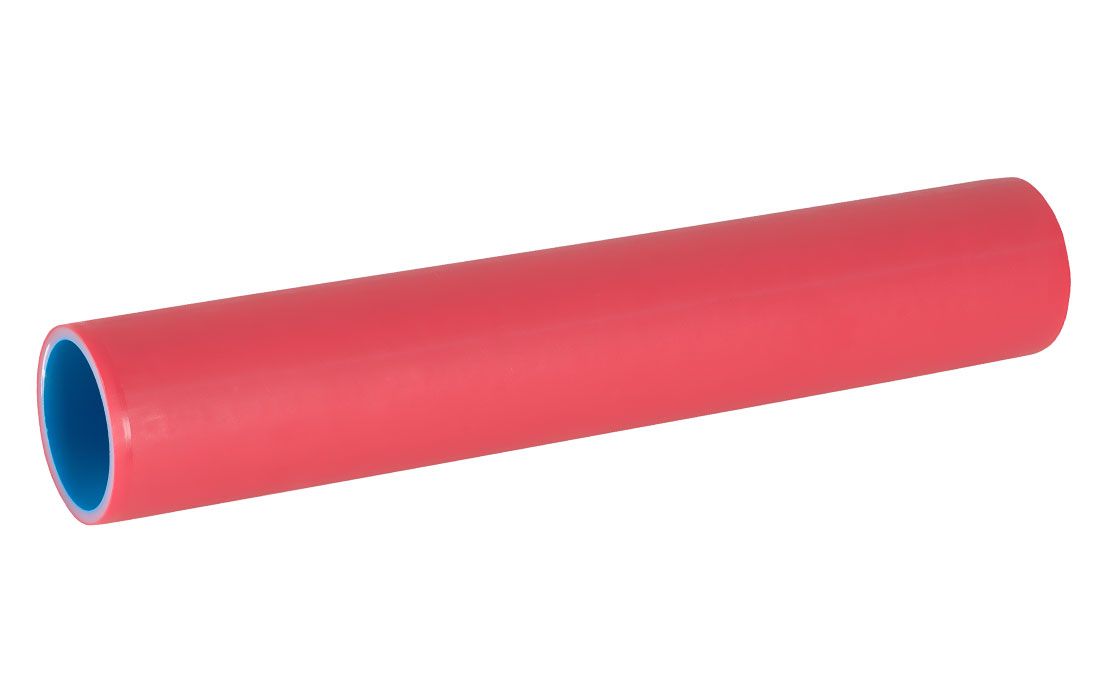

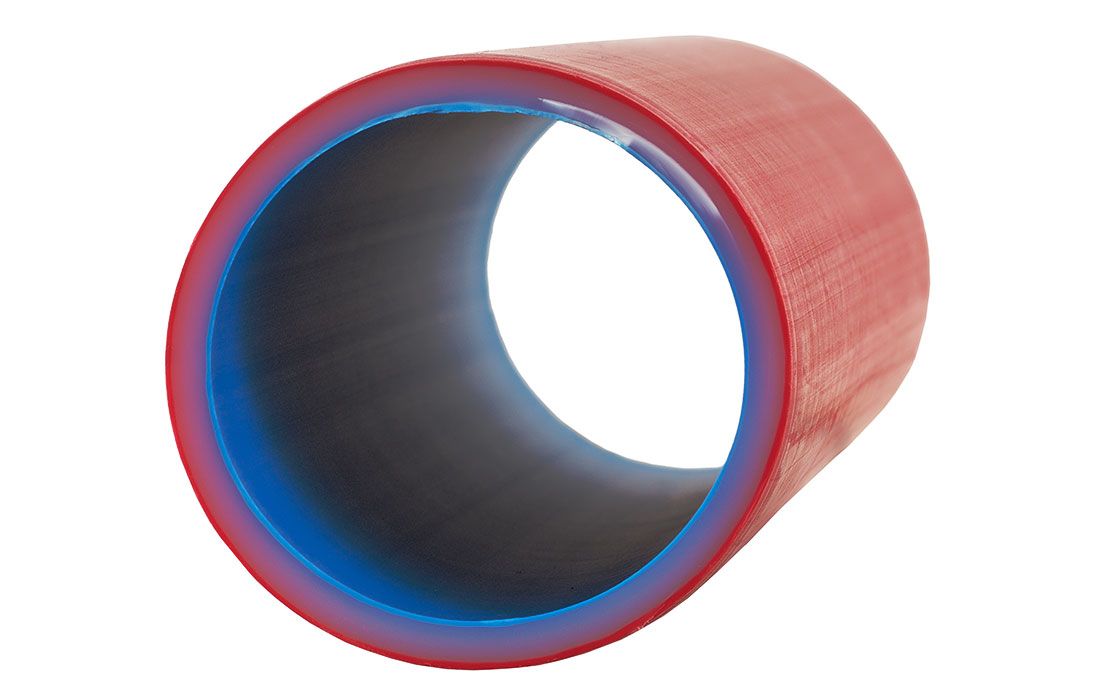

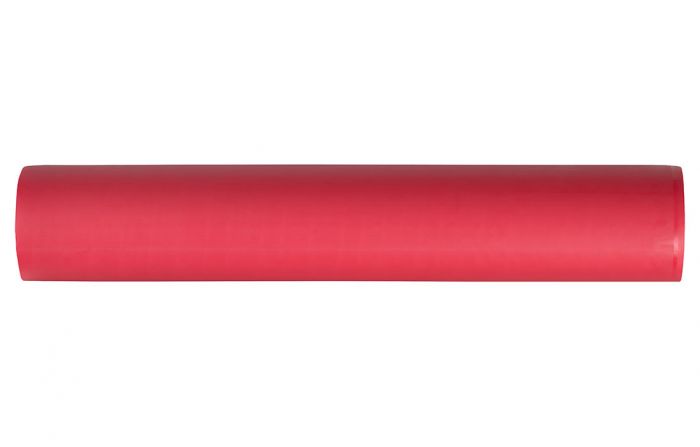

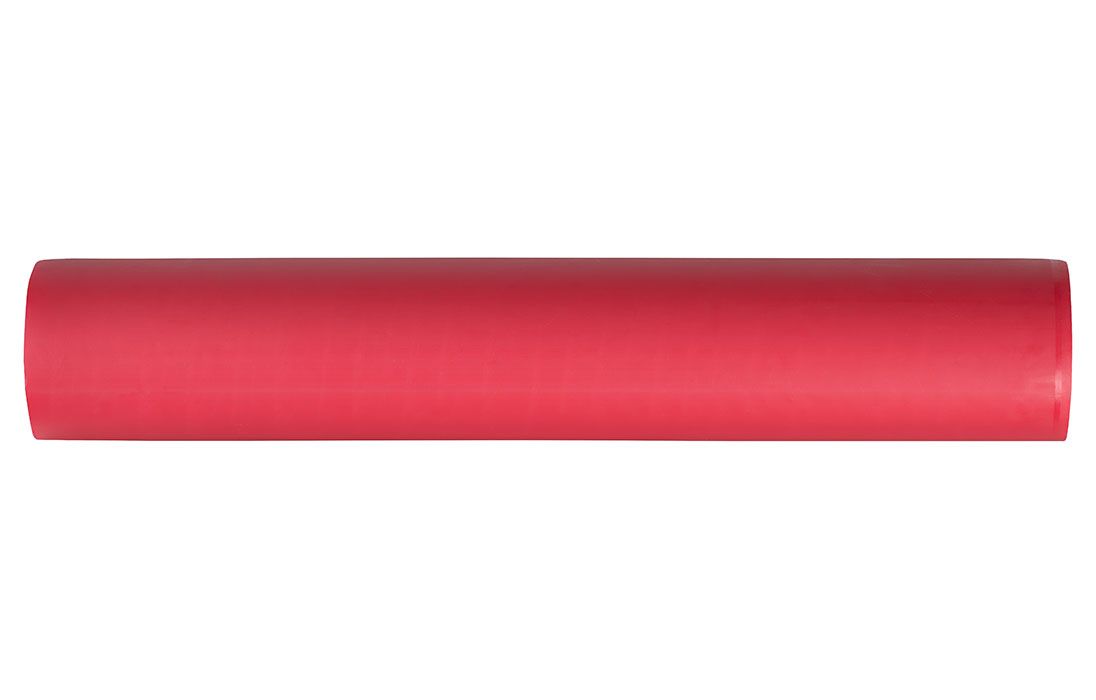

Труба безгалогенная трехслойная гладкая с улучшенными эксплуатационными характеристиками. Состоит из внешнего маркерного слоя красного цвета с синими полосами. Толщина этого слоя составляет до 10% от толщины стенки трубы. Наружный слой позволяет диагностировать значительные повреждения стенки трубопровода. Средний слой изготовлен из термостойкой полимерной композиции белого или черного цвета. Обладает улучшенными свойствами для сварки труб и прочностных характеристик сварного шва. Внутренний слой синего цвета изготовлен из композиции полимеров, стойких к воздействию короткого замыкания и предотвращающих адгезию кабеля с внутренней стенкой трубы. По запросу клиента возможно изготовление наружного слоя черного цвета, для осуществления прокладки трубы открытым способом по эстакадам и мостам.

Монтаж трубопровода осуществляется с помощью электросварных муфт, а также методом сварки труб встык. Прокладка трубы осуществляется траншейным и бестраншейным методами (методом горизонтально-направленного бурения).

Трехслойная труба имеет ряд преимуществ перед непосредственной прокладкой кабеля в грунт и другими типами труб:

- температурные режимы: tраб - 90°С; tдлит - 110°С; tmax - 130°С;
- повышенная термостойкость на протяжении всего срока службы кабельной канализации;
- возможность извлечения, модернизации, ремонта или замены кабеля;
- надежная защита кабеля от механических повреждений;
- повышенная теплопроводность стенки;
- возможности применения контактной сварки;
- комплектация расширительными воронками из термостойкой полимерной композиции (tmax - 130°С) для исключения перетирания оболочки кабеля (приобретаются дополнительно);
- комплектация термостойкими уплотнителями (tmax - 130°С; IP68) для герметизации пространства между кабелем и трубой, включая случаи групповой прокладки кабелей в трубе (приобретаются дополнительно);
- срок эксплуатации более 50 лет.

Труба производится отрезками по 13 метров. Возможно изготовление отрезков другой длины при заказе трубы от 200 метров. Изготавливается в соответствии с ТУ 22.21.21-002-16073610-2019.

Маркировка трубы соответствует СТО 34.01-2.3.3-037-2020 ПАО «Россети» от 05.02.2020 года.

Цвет (внешний слой) Красный с синими полосами
Цвет (внутренний слой) Натурального светлого цвета
Цвет (внутренний слой) Синего цвета
Кольцевая жесткость SN, кН/м? 16
Макс. усилие тяжения Fmax, кН 230
Сопротивление сжатию, Н 1250
Сопротивление удару N (нормая)
Сопротивление изгибу Жесткая
Код усилия протяжки F3
Радиус изгиба, ° не менее 20
Герметичность соединений, ГОСТ 14254-96 IP68
Стойкость к пробою электрической дугой, кВ более 20
Испытание раскаленной проволокой, °С 750
Сопротивление изоляции, МОм более 100
Электрическая прочность, мин не менее 15
Термостабильность при t 200 °С, мин не менее 120
Теплопроводность, Вт(м·К) 0,7 ± 0,2
Твердость по Шору D (наружный слой) 66
Наружный диаметр, мм 250
Внутренний диаметр, мм 220,4
Толщина стенки, мм 14,8
Длина отрезка, м 13
Масса трубы, кг 142,22
